Модуль сигнала KKMOON 20/60/100 МГц цифровой генератор сигналов DDS источник импульсного

Модуль сигнала KKMOON 20/60/100 МГц цифровой генератор сигналов DDS источник импульсного

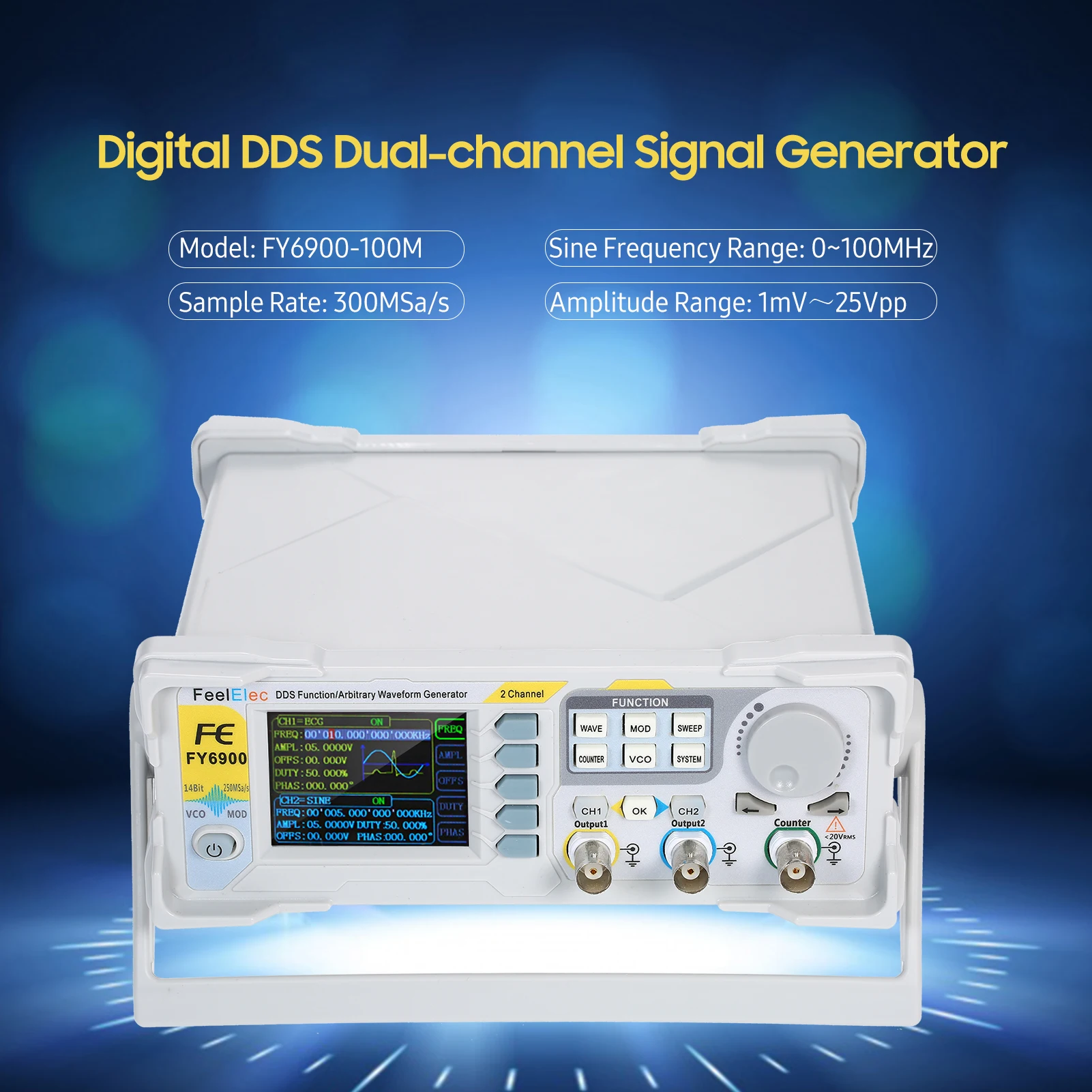

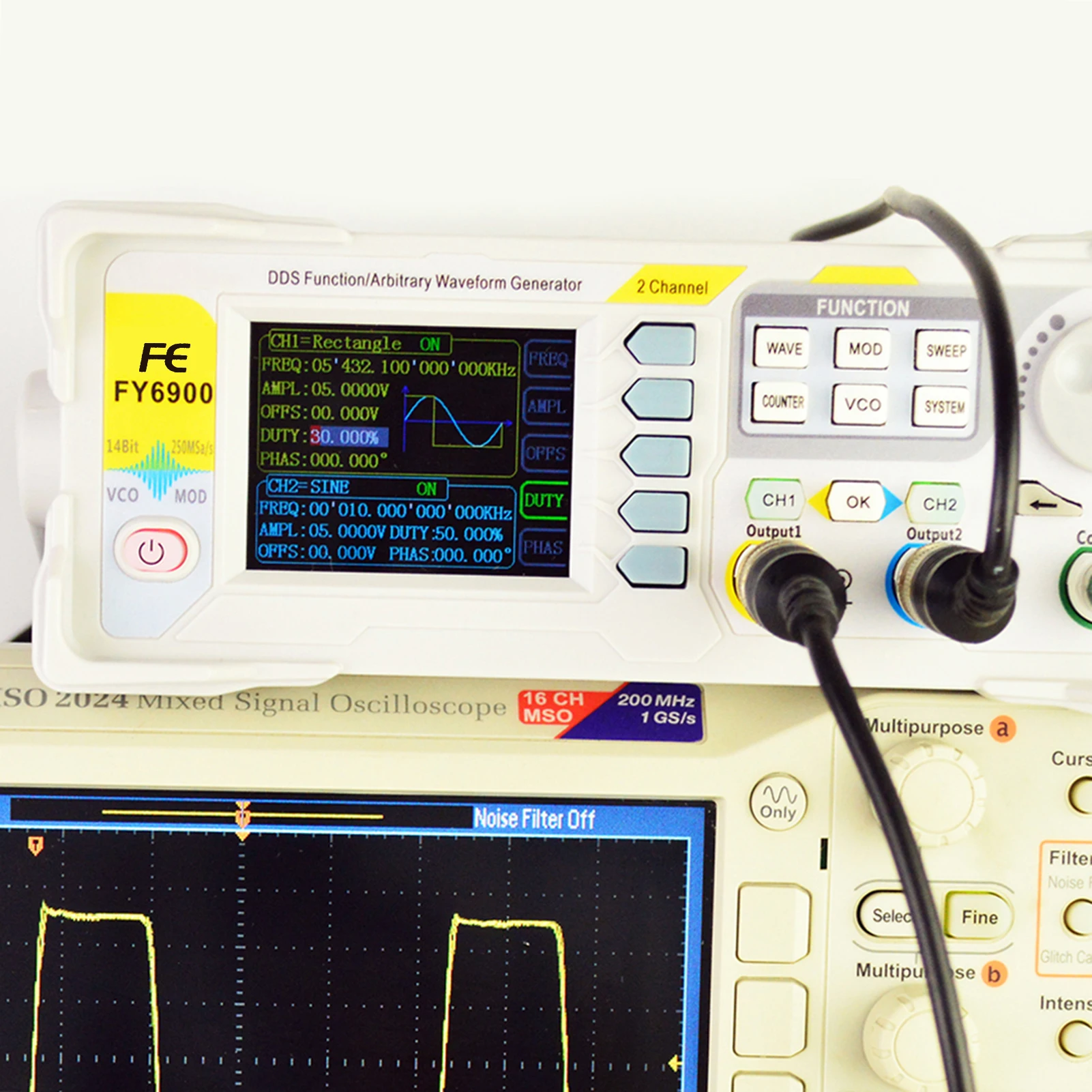

------ FY6900 ------

Особенности:
Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений.

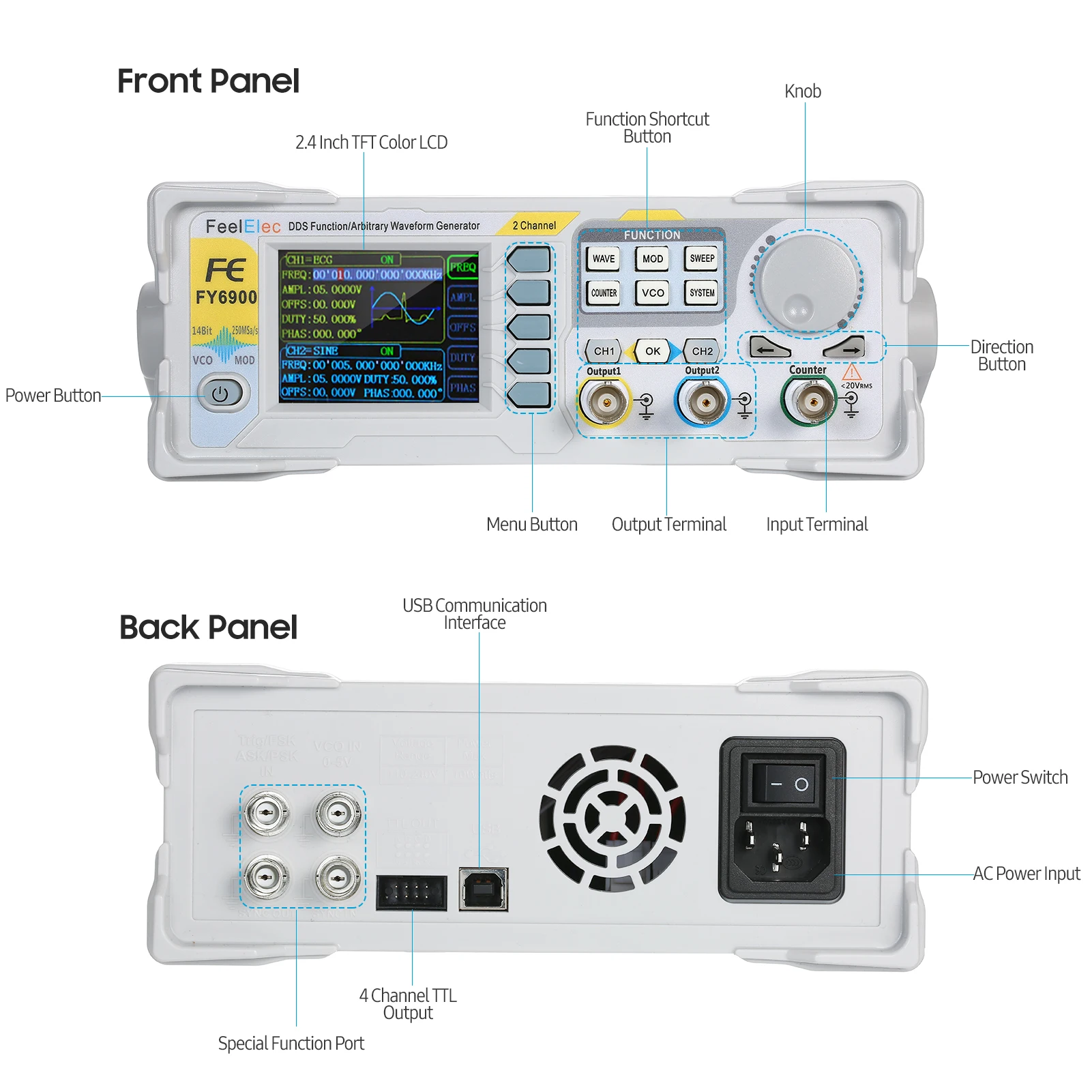

2,4 дюймов TFT цветной ЖК-дисплей с 320*240 Разрешение, одновременное отображение параметров и графикой CH1 и CH2.
Технология MagicPulse, низкое дрожание (RMS)<200ps.
В приборе используется 14-битный высокоскоростной чип конвертера D/A (ошибка квантования на выходе 5Vpp составляет менее 1 мВ), частота образцов 300MSa/s, 14 бит вертикального разрешения.
Может выводить до 99 групп функций/произвольной формы, содержит 35 групп предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Предустановленные формы сигнала: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, CMOS(0 ~ 12 В), четыре канала TTL, экстенциальный подъем, экстенциальное падение, шум, ЭКГ, постоянный ток и т. Д.
Позволяет хранить 64 файла данных произвольной формы, каждая из которых имеет глубину хранения сигналов 8192 точек * 14 бит; (чем дольше глубина хранения сигналов, тем больше деталей сохраняется Форма волны, И детали сигнала могут быть восстановлены с высокой точностью.)
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Развертки Функция: он может развертки 4 свойства сигналами, в том числе частота, амплитуда, смещение и длительным сроком службы; Он имеет линейный и логарифм два развертка типа; 0,01 S ~ 999,99 S Время развертки; Вверх, вниз и в круглую сторону.
Функция VCO (выход управления напряжением): может быть достигнуто внешним входным сигналом: частота управления напряжением, амплитуда регулирования напряжения, смещение управления напряжением, цикл управления напряжением и модуляция PWM.
Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
Функция счетчика: Он имеет 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока.
Стандартные двойные полнофункциональные каналы, которые эквивалентны двум независимым генераторам.
Функция синхронизации каналов: поддержка копирования сигналов и копии состояния между каналами.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, участок между каждый канал может быть отрегулировано.
Точно Отрегулируйте фазы двух каналов. Точность может быть 0,01 °.
Минимальное разрешение амплитуды может быть до 1 мВ. Амплитудный диапазон составляет 1МВ ~ 25Vpp.
Рабочий цикл каждого канала может регулироваться независимо 0.01%-99.99%, Регулируемое разрешение 0.01%.
-12 В ~ + 12 В постоянного тока функция смещения. Разрешение 0,001 в.
Функция сохранения: он может сохранить 20 наборов пользовательских параметров и может быть загружен в любое время.
Функция связи: все функции могут управляться программой ПК, а Протокол связи открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Обеспечивает мощное программное обеспечение ПК для редактирования сигналов. Пользователи могут загружать произвольные сигналы на этот инструмент после редактирования с помощью программы ПК, которая включена в пользовательский CD-диск.
Принять ABS пластиковый корпус с дизайном типа стола. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.

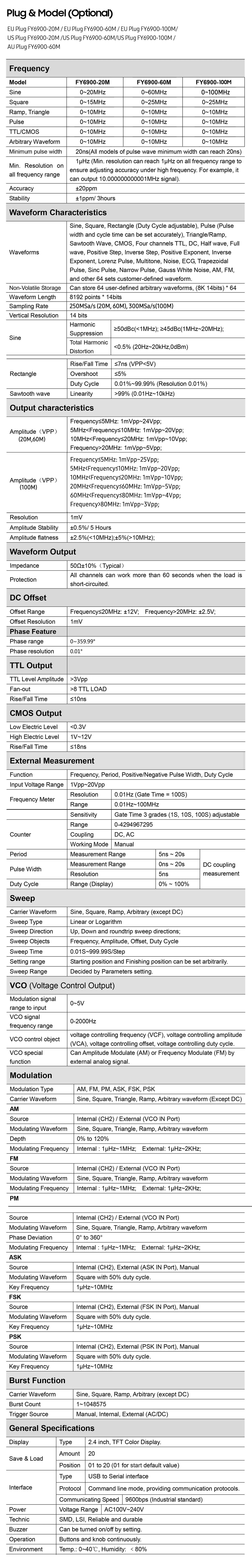

Спецификация:

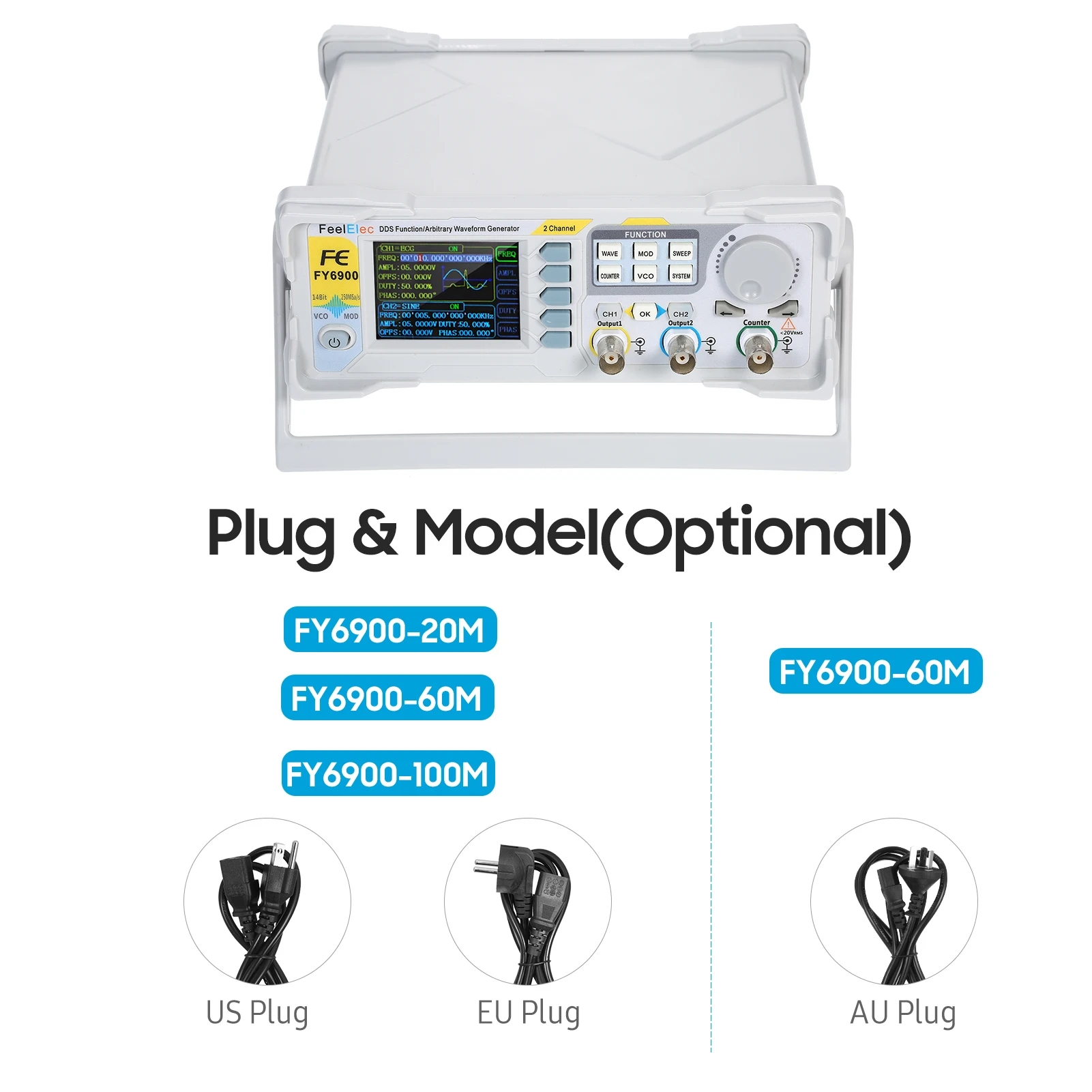

Plug & Модель: штепсельная вилка европейского стандарта на FY6900-20M/штепсельная вилка европейского стандарта FY6900-60M/штепсельная вилка европейского стандарта FY6900-100M/штепсельная вилка американского стандарта FY6900-20M/штепсельная вилка американского стандарта FY6900-60M/штепсельная вилка американского стандарта FY6900-100M/штепсельная вилка австралийского стандарта FY6900-60M (опционально)
Материал: АБС-пластик
Синус: 0 ~ 20 МГц (20 м), 0 ~ 60 МГц (60 м), 0 ~ 100 МГц (100 м)
Частота дискретизации: 250MSA/s(20 м, 60 м), 300MSA/s(100 м)
Диапазон выходной амплитуды: 1МВ ~ 24Vpp(20 м, 60 м), 1МВ ~ 25Vpp(100 м)
Вертикальное разрешение: 14 бит
Длина волны: 8192 точек * 14 бит
Минимальная ширина импульса: 20 нс
Тип модуляции: AM, FM, PM, ASK, FSK, PSK
Дисплей: 2,4 дюймов (320*240), на тонкопленочных транзисторах на тонкоплёночных транзисторах цвет Дисплей
Нелетучее хранилище: может хранить 64 произвольных формы сигналов, определенных пользователем (8K 14 бит) * 64
Мощность: AC100V ~ 240V

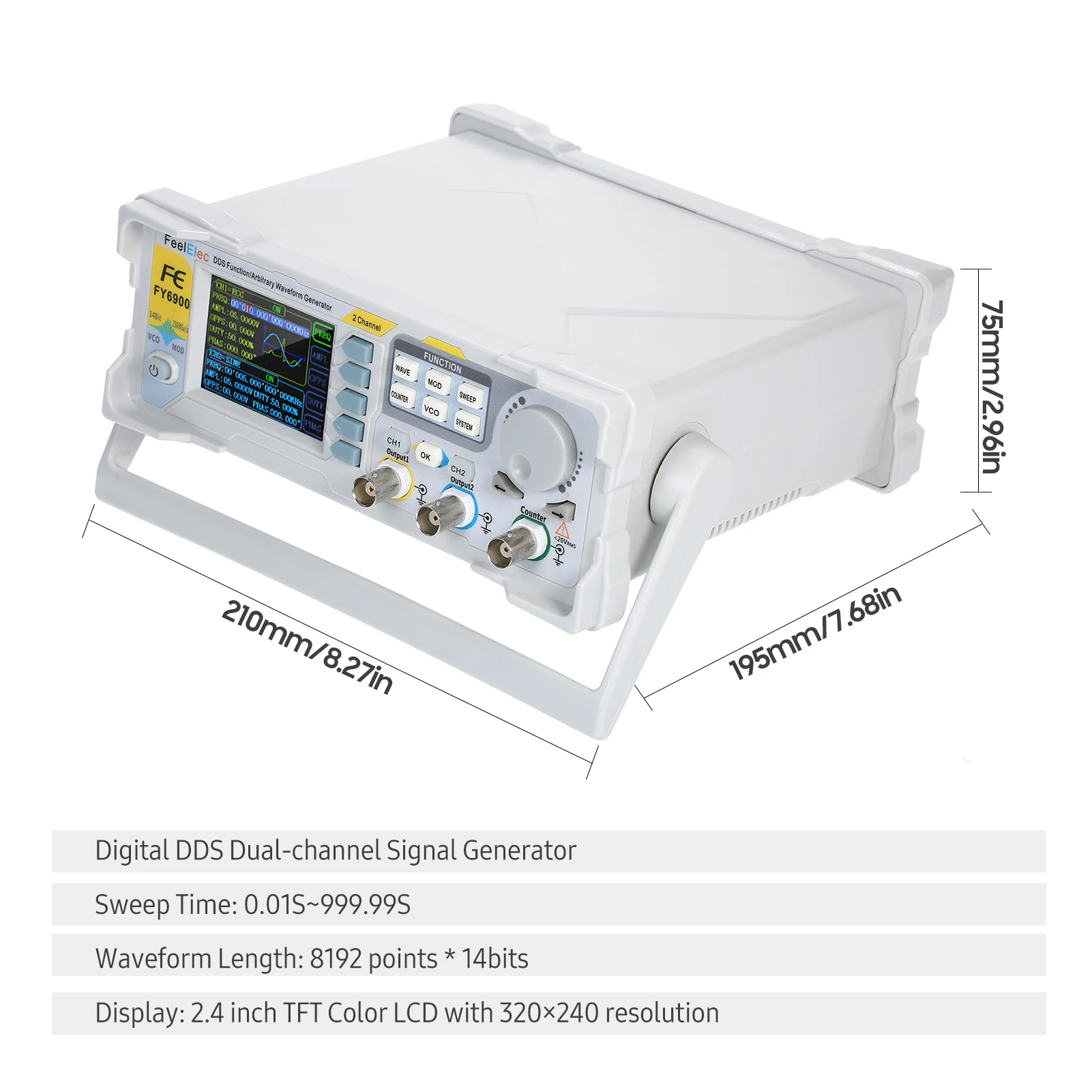

Размер изделия: 210*195*75 мм/8,27*7,68 * 2.96in (Д * Ш * В)
Вес изделия: 611 г/21,56 унций
Вес посылка: 1065 г/37,51 унций
Посылка: 27*21*9,5 см/10,63*8,27*3,75 дюймов

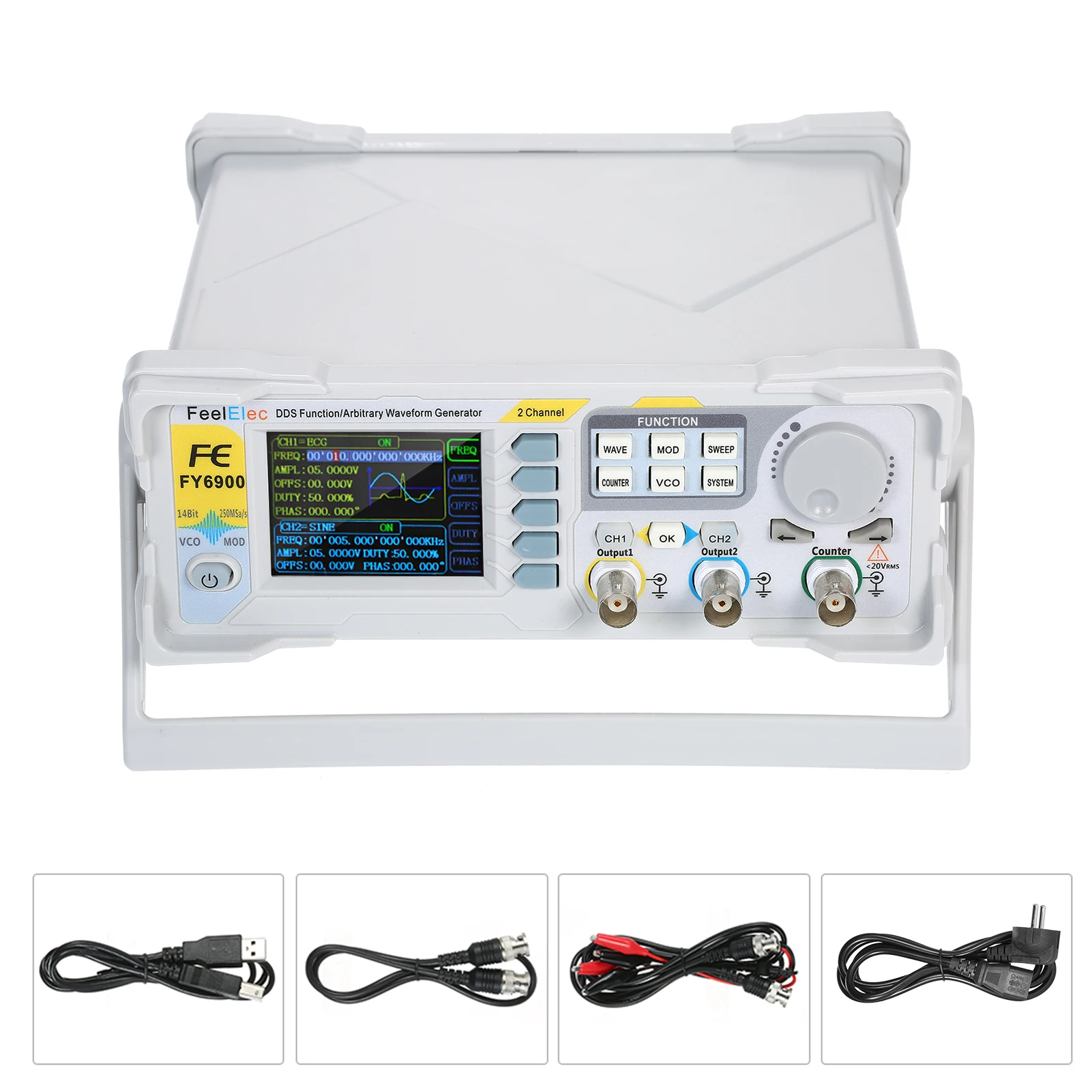

Посылка:
1 * DDS генератор сигналов
1 * кабель питания
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip

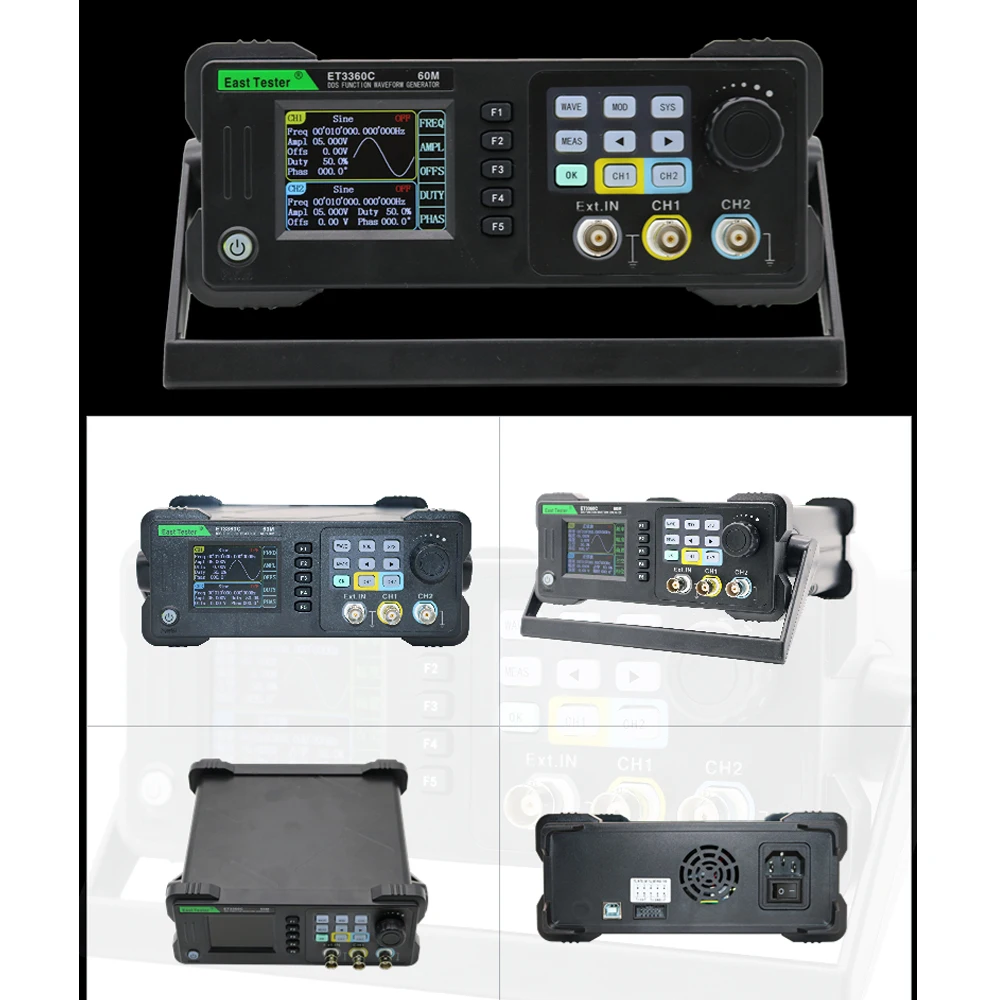

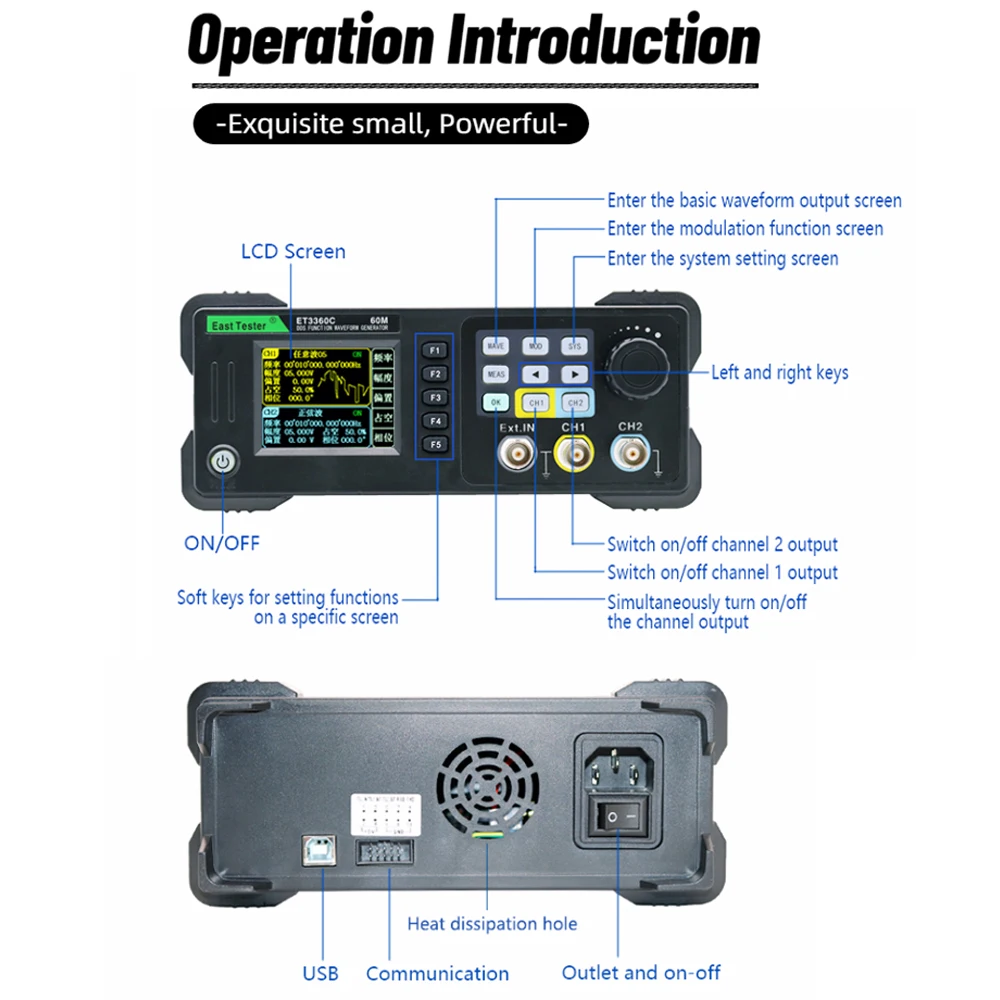

----- ET3360C/ET3340C/ET3320C ----

Этот двухканальный генератор произвольных волн использует технологию прямого цифрового синтеза частоты, которая может выводить сигналы с высокой точностью, стабильностью и низким искажением. 2,4-дюймовый TFT ЖК-дисплей дисплей, 320*240 Разрешение, с четкий графический интерфейс. Частота дискретизации 200MSa/S, 13-битное вертикальное разрешение и глубина хранения 8k. Режим измерения имеет 2 функции, один-частотомер (Измерение частоты), другой-счетчик (подсчет количества импульсов). С четырьмя режимами модуляции импульса/развертки/разрыва/модулированного выхода. 5 основных форм волны и 32 произвольных формы встроенных. Поддержка внутреннего хранения 50 групп пользовательских измененных форм сигналов.

Особенности:
Независимый канал:Оба канала независимы друг от друга и имеют функцию синхронизации фаз.
Основные параметры:Частота дискретизации: 200MSA/S, вертикальное разрешение: 13 бит и глубина хранения: 8k.

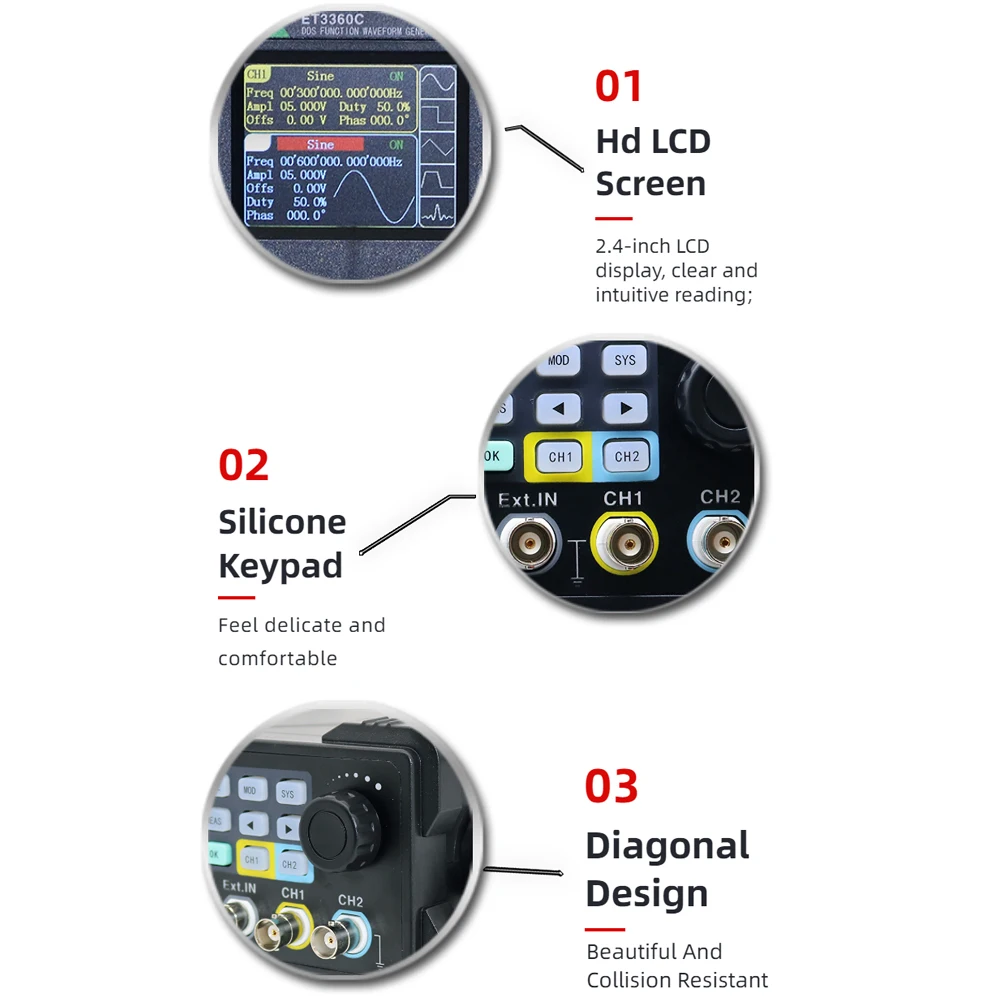

Цифровой дисплей:2,4-дюймовый TFT ЖК-дисплей дисплей, 320*240 Разрешение, с четкий графический интерфейс.
Режим измерения:Режим измерения имеет 2 функции, один-счетчик частоты, другой-счетчик. Они измеряют цифровые сигналы от внешнего входного порта.
Измеритель частоты:Измеритель частоты используется для измерения частоты. Частота измеряется при равном точном измерении. Можно установить время соединения и ворот.
Импульсный счетчик:С высокоточным частотным счетчиком 100 МГц и счетчиком 32 бит. Счетчик используется для подсчета количества импульсов и может быть установлен для включения соединения и функции, а также количества нулей.
Четыре режима модуляции дизайн:Поддержка импульсного/разрывного/модулированного выхода.
Системные настройки:На странице настроек системы отображается текущая версия программного обеспечения. Он может загружать и сохранять Системные параметры, устанавливать звуковой сигнал для открытия и закрытия, яркость экрана, переключение английского и китайского языков, а также редактировать, сохранять и загружать любую волну, откалибруйте и восстановите заводские настройки.
Типы сигналов:5 основных форм волны (sinewave, squarewave, rampwave, pulsewave, noisewave) и 32 произвольных формы встроенных.
Хранение формы волны:Поддержка внутреннего хранения 50 групп пользовательских измененных форм сигналов.
Настраиваемые края времени:Импульсный выходной набор в edgestime.
AM/FM/PM функция модуляции:Внутренняя AM, частотная модуляция, функция модуляции PM (внешняя AM, частотная модуляция, модуляция PM является необязательной).
Функция модуляции ASK/FSK/PSK:Внутренний/внешний ASK, FSK, PSK модуляционная функция.
60 м Выходная частота канала:Двухканальный выход, максимальная выходная частота 60 м.
Сигнал на выходе:Выход линейной/логарифмической развертки и всплеска (импульсный поезд) сигналов.
Стандартный интерфейс USB устройства:Дополнительный внешний аналоговый интерфейс модуляции.
Интерфейс расширения связи:10P интерфейс расширения связи ET33C расширяет TTL цифровой сигнал и Серийный сигнал.
Поддержка программного обеспечения:Оснащен многофункциональным программным обеспечением для редактирования произвольных сигналов.
Три модели в наличии:ET3320C, ET3340C, ET3360C, максимальная выходная частота составляет 20 МГц, 40 МГц и 60 МГц соответственно.

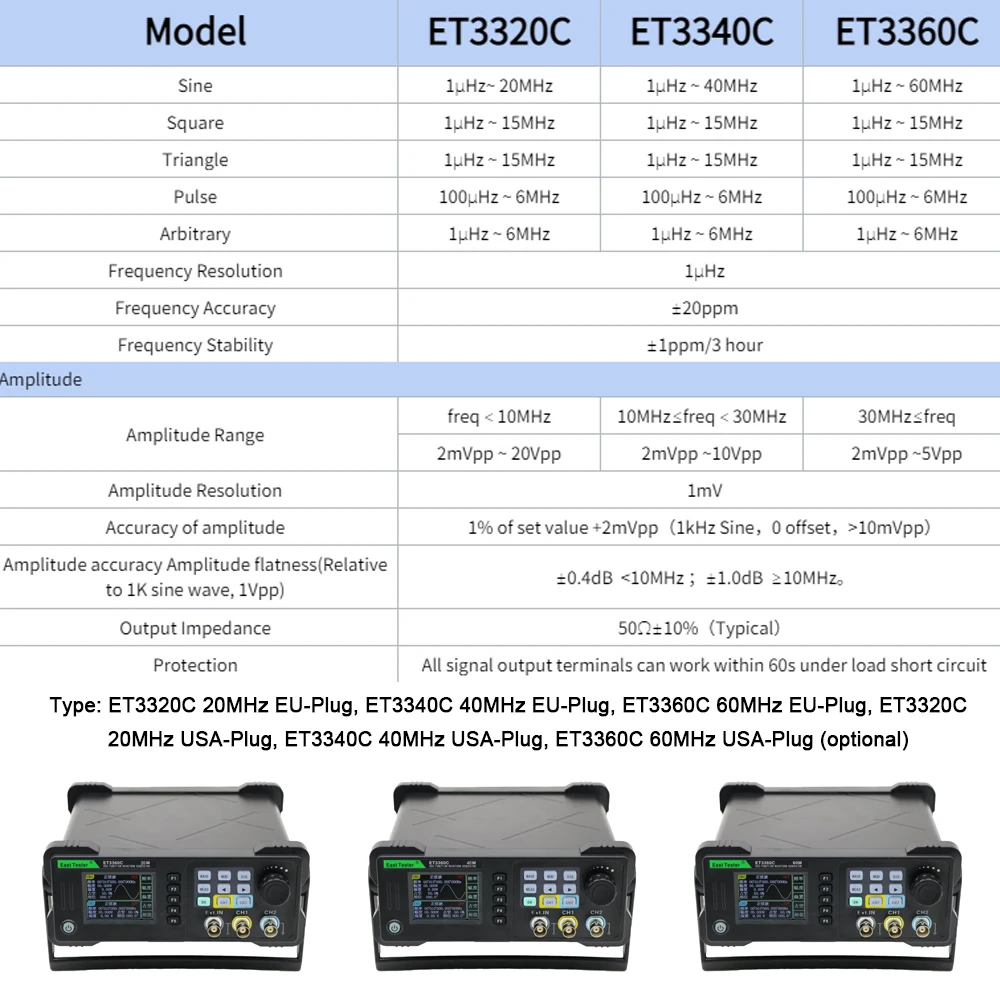

Характеристики:
Название: генератор сигналов
Материал: пластик
Тип: штепсельная вилка европейского стандарта ET3320C 20 МГц, штепсельная вилка европейского стандарта ET3340C 40 МГц, штепсельная вилка европейского стандарта ET3360C 60 МГц, штепсельная вилка европейского стандарта ET3320C 20 МГц, вилка стандарта США ET3340C 40 МГц, ET3360C 60 МГц США-вилка(Опционально)

ET3320C:
Sinewaves: 1μHz-20MHz
Прямоугольных импульсов: 1μHz-15MHz
Trianglewaves: 1μHz-15MHz
Pulsewaves: 100μHz-6MHz
Arbitrarywaves: 1μHz-6MHz

ET3340C:
Sinewaves: 1μHz-40MHz
Прямоугольных импульсов: 1μΗz-15MHz
Trianglewaves: 1μHz-15MHz
Pulsewaves: 100μHz-6MHz
Arbitrarywaves: 1μHz-6MHz

ET3360C:
Sinewaves: 1μHz-60MHz
Прямоугольных импульсов: 1μHz-15MHz
Trianglewaves: 1μHz-15MHz
Pulsewaves: 100μHz-6MHz
Arbitrarywaves: 1μHz-6MHz

Частота Разрешение: 1μHz
Точность частоты: ± 20ppm
Стабильность частоты: ± 1ppm/3 часа
Типы сигналов: Sinewaves, squarewaves, trianglewaves, pulsewaves, noisewaves и произвольные волны. Есть 32 вида произвольных волн и 50 видов пользовательских волн.
Длина волны: 8192 точек
Частота дискретизации формы волны: 200MSa/s
Разрешение волны: 13 бит
Размер изделия: 210*200*85 мм/8,27*7,87*3,35 дюймов
Размер посылка: 260*250*100 мм/10,24*9,84 * 3.94in
Посылка Вес: 1100 г/2.43lb

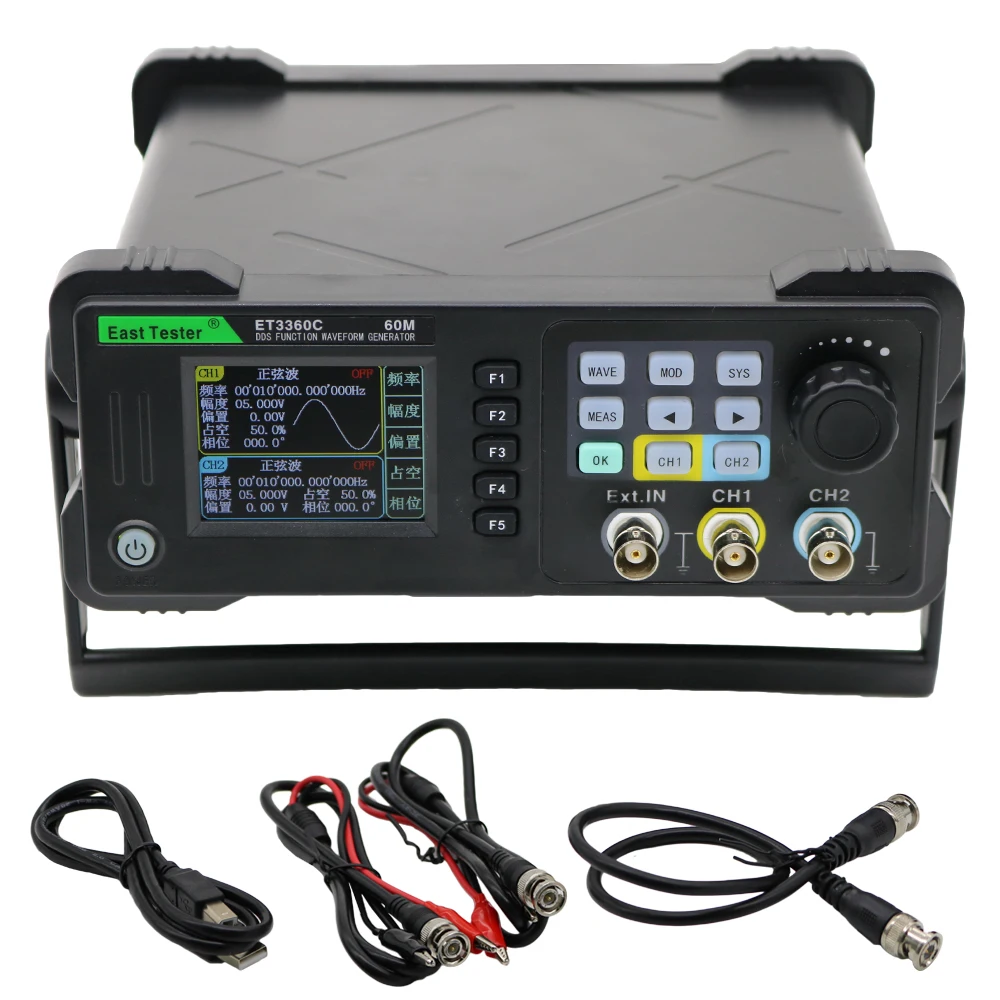

Упаковочный лист:
1 * генератор сигналов
1 * трехъядерный кабель питания
2 * BNC коаксиальные кабели
1 * USB кабель для передачи данных
1 * прямой сигнальный кабель
