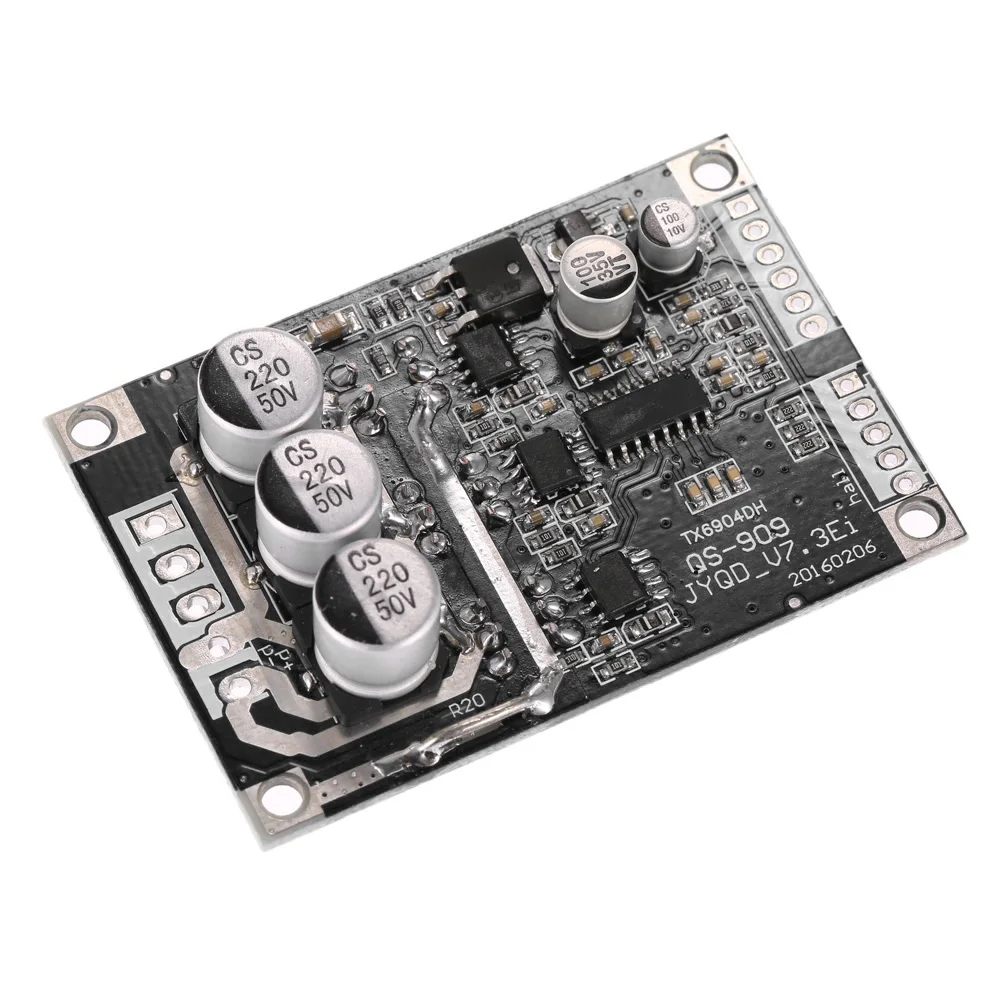

12 V-36V 500W бесколлекторный мотор контроллер Холла сбалансированный автомобиль

12 V-36V 500W бесколлекторный мотор контроллер Холла сбалансированный автомобиль

Особенности:
Процесс SMT, высокое качество.
DC бесщеточный мотор драйвер платы.
Рабочее напряжение: от 12 В до 36 В постоянного тока; Рабочий ток ≤ 15а.
С функцией регулирования скорости, 0,1 V-скорость 5V напряжения.
Защита стойла, защита от перегрузки по току, Включение управления, управление рулем и контроль скорости сигнала.

Характеристики:
Рабочее напряжение: DC12-36V
Рабочий ток: ≤ 15A
Мощность привода: ≤ 500 Вт
Напряжение скорости: 0,1-5 В
Рабочая температура: -40 ~ 85 °C
Влажность: ≤ 90% относительной влажности
Защита стойла: Да
Включение управления: Да
Защита от перегрузки по току: Да
Рулевое управление: Да
Сигнал контроля скорости: Да

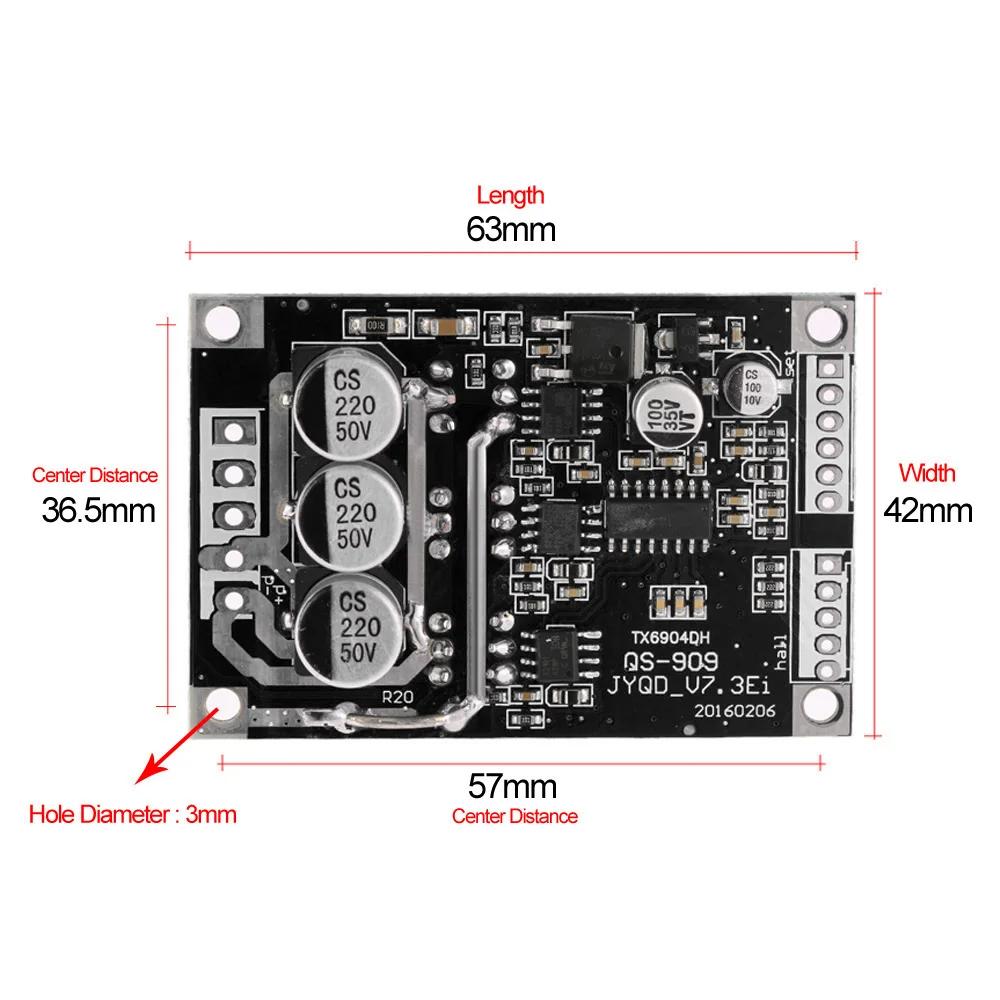

Размер печатной платы: 63*42*17 мм
Вес: 30 г

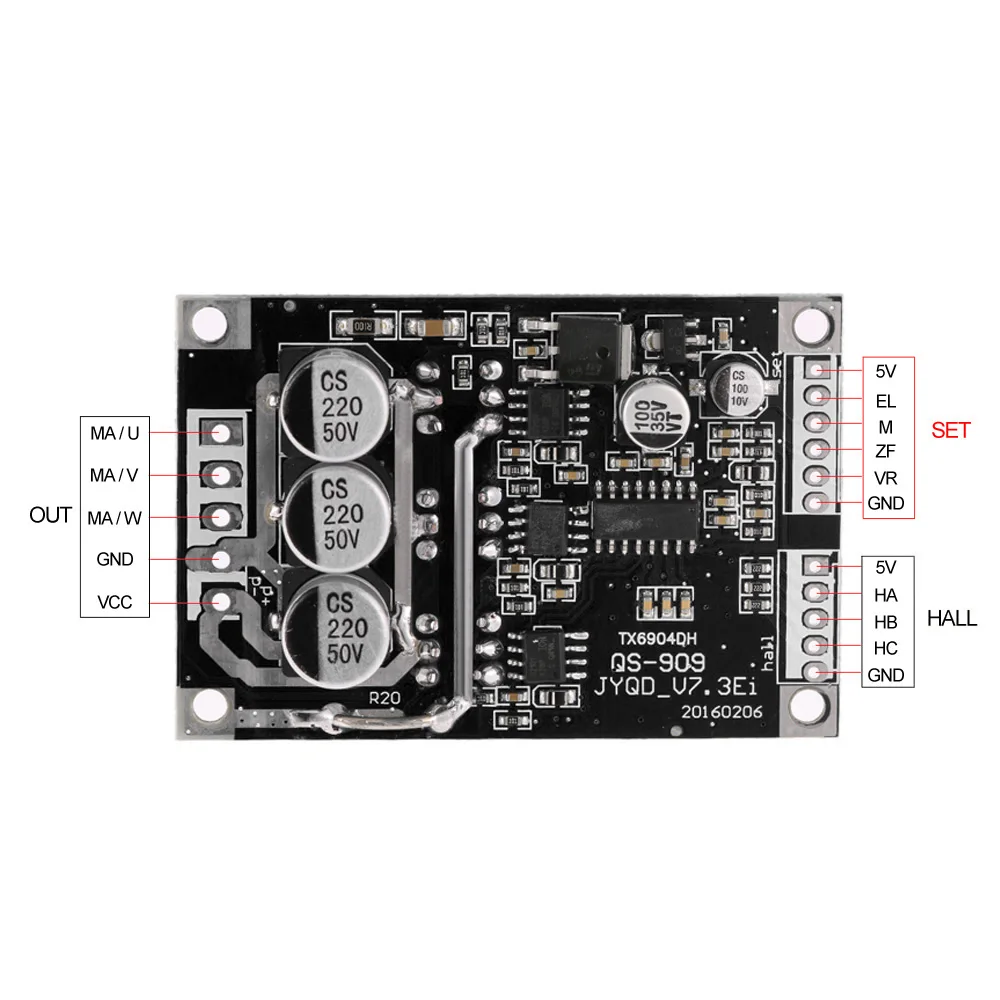

Выход клеммы питания:
VCC (положительный источник питания)
GND (отрицательный)
MC (фазы двигателя W)
МБ (фазы двигателя V)
МА (фазы двигателя U)

Набор для стороны управления:
GND терминал управления заземлением
VR the governor end 0-5 в (соответствует 10% скорости двигателя-100%)
ZF управление задним ходом (подключено к 5V или земле может изменить направление вращения двигателя)
M Тахометр импульсный выход (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов за оборот выходного числа)
EL включить терминал управления (подключен к 5V или заземления, затем 5V, Заземление двигателя останавливается)

Зал для терминалов зала:
5 В, мощность зала положительная
Ха, сигнал зала
НВ, сигнал зала
Hc, сигнал Холла
GND, зал отрицательный

Примечание:
Из-за различных производителей холла, заказ линии Холла может показать разницу от изображений, вам нужно отрегулировать порядок.
Если последовательность линий неверна, она не будет работать так, как ожидалось, например, запуск нормально, с большим током или даже сжечь плату драйвера.

Советы:Если вы используете менее60 Вт, Без дополнительного теплоотвода; Пожалуйста, не забудьте добавить радиатор при превышении 60 Вт.

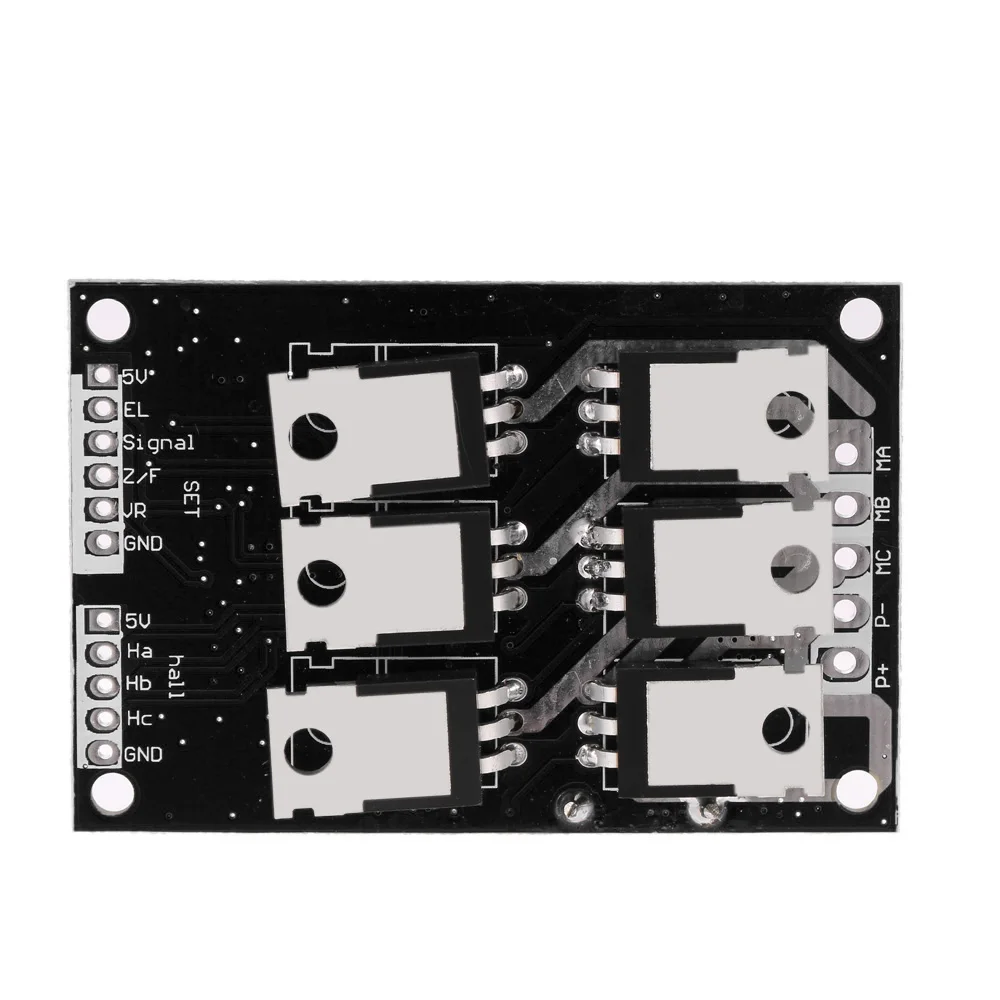

При установке теплоотвода, вы должны обратить внимание на изоляцию для 6 шт MOS на задней части модуля. Он навсегда повредит водительскую доску без изоляции.

Посылка:
1 * бесщеточный контроллер двигателя
