Тестер графических транзисторов измеритель частоты и емкости ESR PWM генератор с TFT



Графический Транзистор тестер емкость ESR измеритель напряжения ШИМ DIY TFT ЖК-генератор набор транзисторов тестер DIY наборы

Особенности:

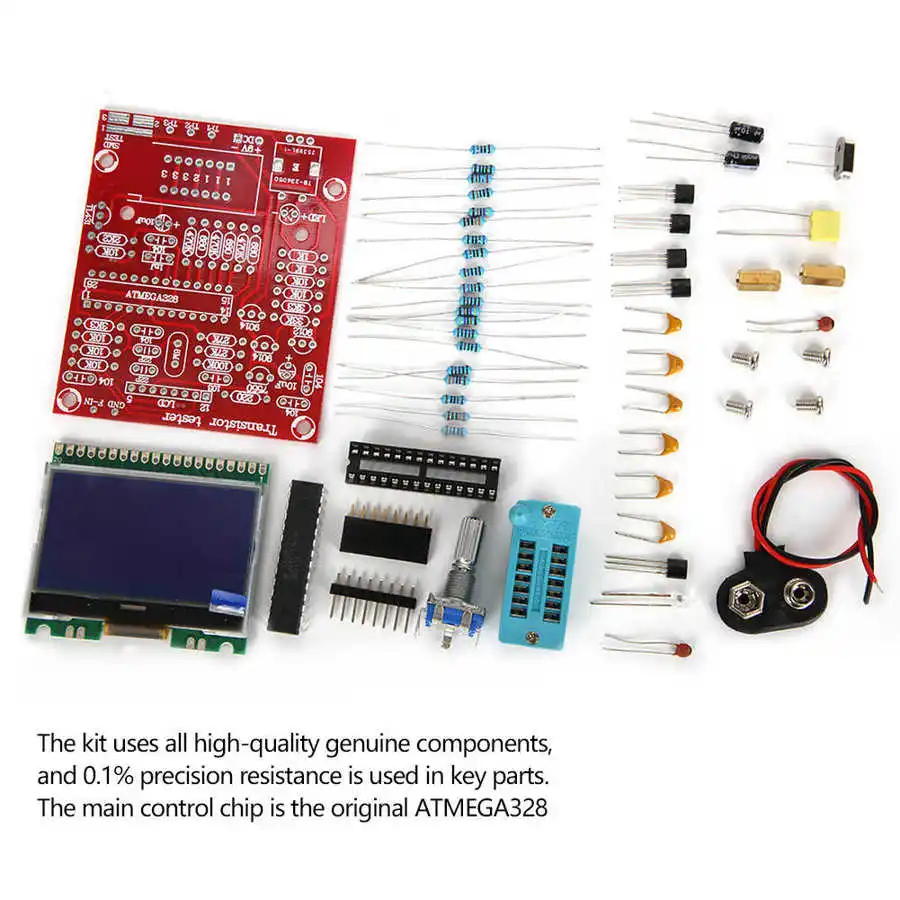

1. В комплекте используются все высококачественные компоненты, а 0.1% прецизионное сопротивление Используется в ключевых частях.
2. Основным чипом управления является оригинальный ATMEGA328, который является совершенно новым. Программа была написана и протестирована на компьютере во время отправки.
3. Если машина сварена правильно, она может работать нормально без отладки. Вы можете выбрать функцию самопроверки в меню, чтобы самостоятельно проверить инструмент, чтобы улучшить точность измерения.
4. Измерение одной кнопкой, автоматическая задержка отключения питания. Выключите ток 20nA, поддерживая работу аккумулятора.
5. Автоматическое обнаружение биполярных транзисторов PNP и NPN, N, P канала MOSFET, JFET полевой эффект транзисторов, диодов, двойных диодов, тиристоров, резисторов, конденсаторов, индукторов.
6. Определение штифта автоматического обнаружения и коэффициента усиления тока (B) и напряжения ВКЛ-ВЫКЛ (Uf) транзистора и транзистора Дарлингтона могут быть идентифицированы высоким пороговым напряжением и коэффициентом усиления высокого тока.
7. Биполярные транзисторы и защитные диоды MOSFET могут быть обнаружены и отображены на экране. Пороговое напряжение и емкость затвора MOSFET могут быть измерены.
8. Он поддерживает измерение двух резисторов, и потенциометр также может измерять. Максимальное разрешение измерения сопротивления составляет 0,1 Ом, а максимальное значение измерения-50 мОм.
9. Измерение емкости варьируется от 25pf до 100mF (100000 мкФ) с разрешением 1pF. Эквивалентного последовательного сопротивления (ЭПС) конденсаторов выше 0,09 мкФ может быть обнаружены с разрешением 0.01Ω.
10. Он может отображать значение потери напряжения конденсатора и добавить отдельный конденсатор в режиме онлайн Функция измерения ESR. Он может непосредственно измерять емкость и ESR on-line (в цепи), поэтому его удобно ремонтировать и находить конденсатор неисправности.
11. Диапазон измерения индуктивности является 0,01 MH-20H, в противном случае он будет показан по мере того, как устойчивость, и если сопротивления постоянного тока значение индуктивности если сумма вашего заказа превышает 2100 евро, он также будет показан как сопротивление.
12. Символы в правильном направлении могут отображаться как для диодов, так и для положительного падения напряжения может отображаться одновременно. Светодиодный индикатор обнаружен как диод, и падение напряжения вперед выше, чем нормальное значение. Двойной светильник-излучающий диод-это двойной диод, который очень интуитивно понятен, чтобы обнаружить, что светильник одновременно светит.
13. Каждый тест занимает около двух секунд, и большие измерения емкости и индуктивности занимают длительное время.
14. Генератор сигналов квадратных волн, 100 Гц, 10 кГц, 100 кГц, 500 кГц, вы можете выбрать встроенный Диапазон сигналов квадратных волн 1 Гц-2 МГц.

Параметры:

Состояние на 100% абсолютно новый
Тип товара: тестер транзисторов
Материал: Пластик
Микроконтроллер: ATMEGA328
Разрешение измерения сопротивления: 0.01Ω
Измерение сопротивления: до 50 мОм
Диапазон измерения емкости: 25pf - 100mF
Разрешение измерения емкости: 1pF
Диапазон измерения индуктивности: 0,01 MH-20 ч
Квадратные волны: 1 Гц-2 МГц
Питание Напряжение AC/DC 5,5-12V (предназначен для Применение 9V 6F22 Батарея)
Рабочий ток: 24 мА при 9 в
Размер печатной платы: прибл. 75x63 мм/3,0 x 2.5in

. W-e-text table,.w-e-text table th,.wang-edit-text table,. Wang-edit-text table th{border: .5pt #000; w-e-text table,.wang-edit-text table{border: 1px #000! Важно;} долл. США

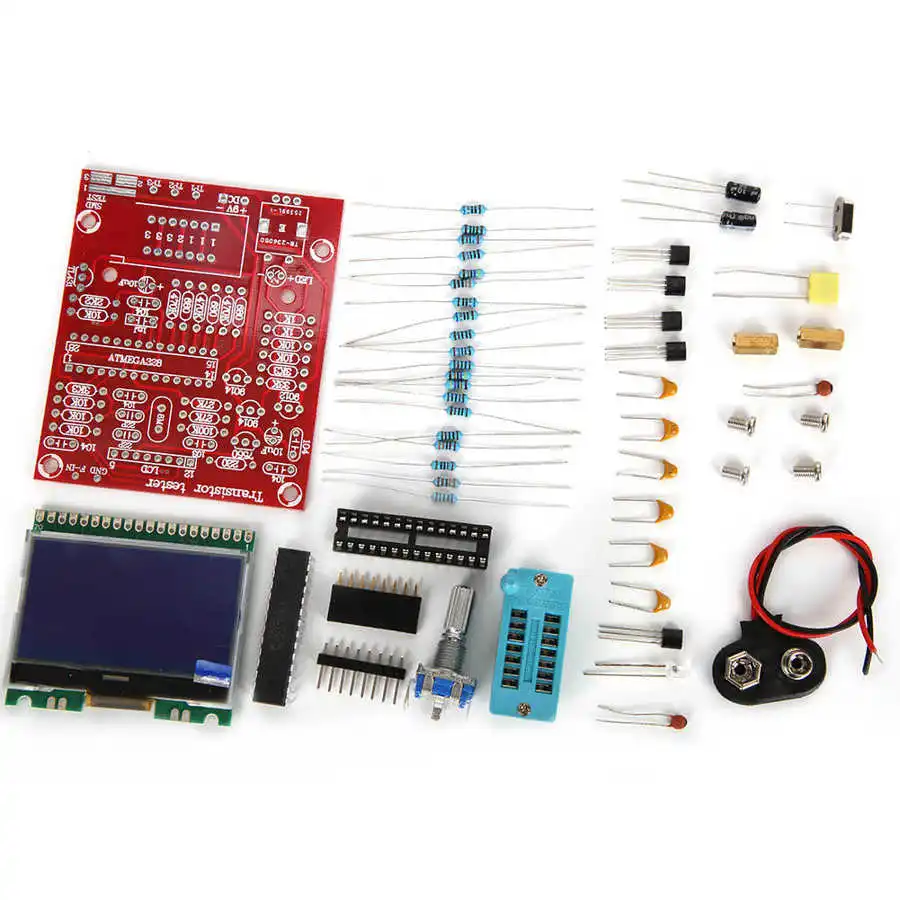

Посылка список:

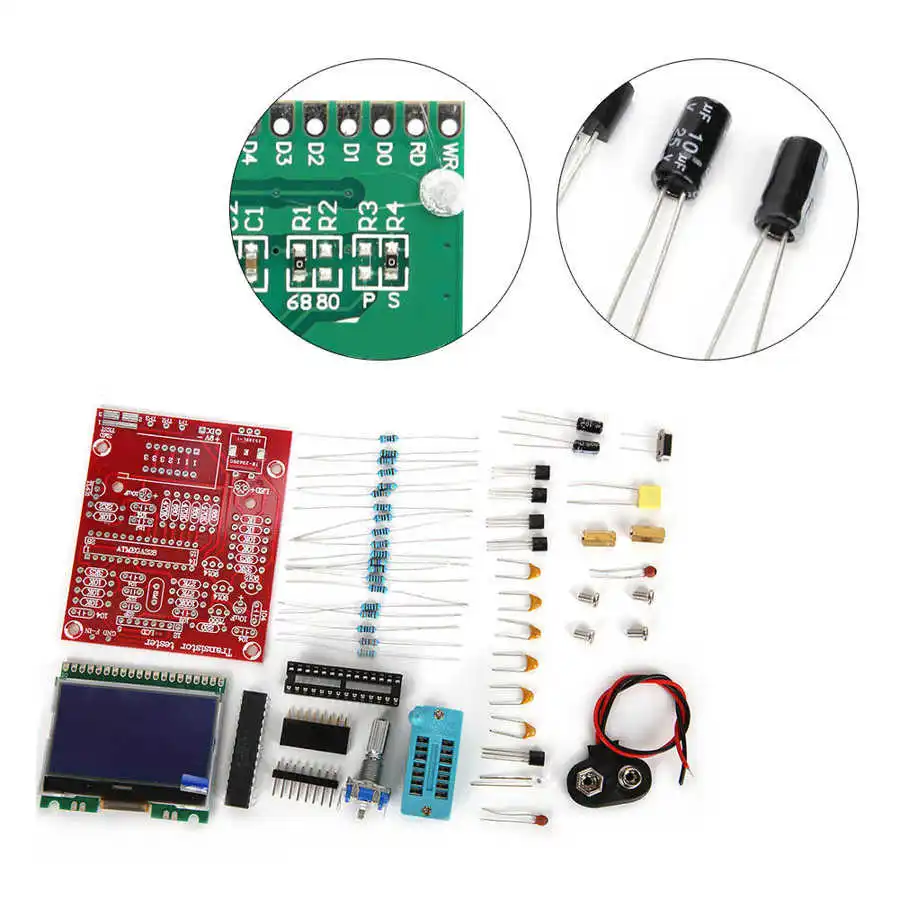

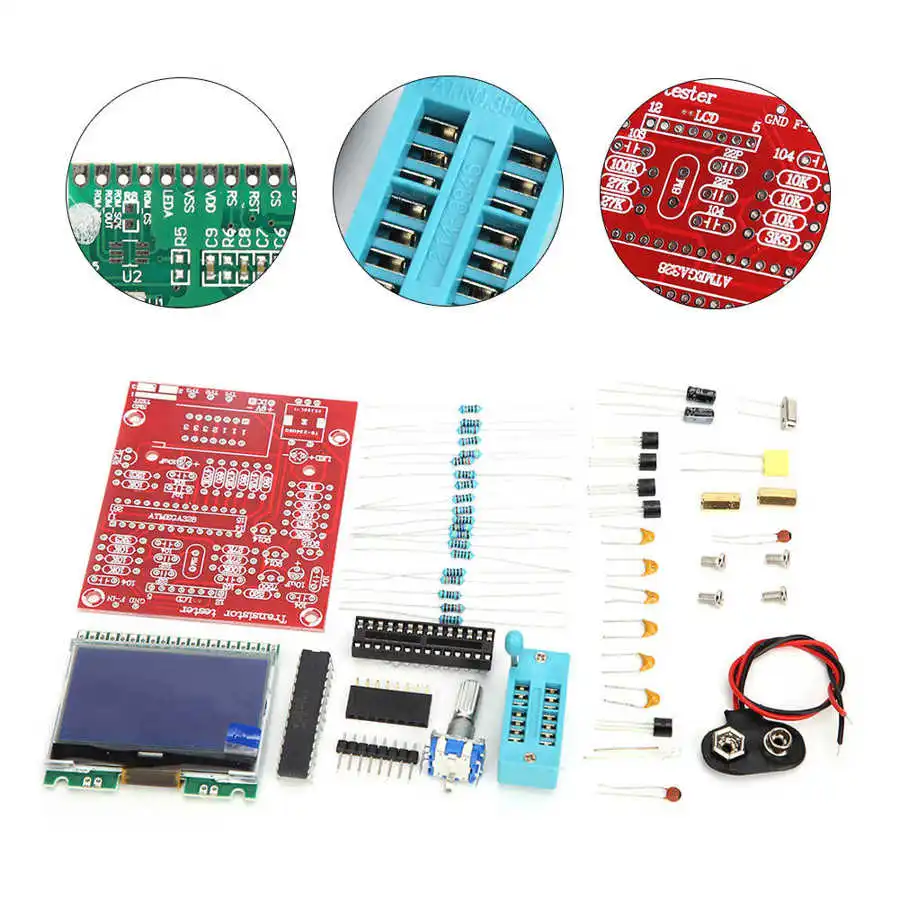

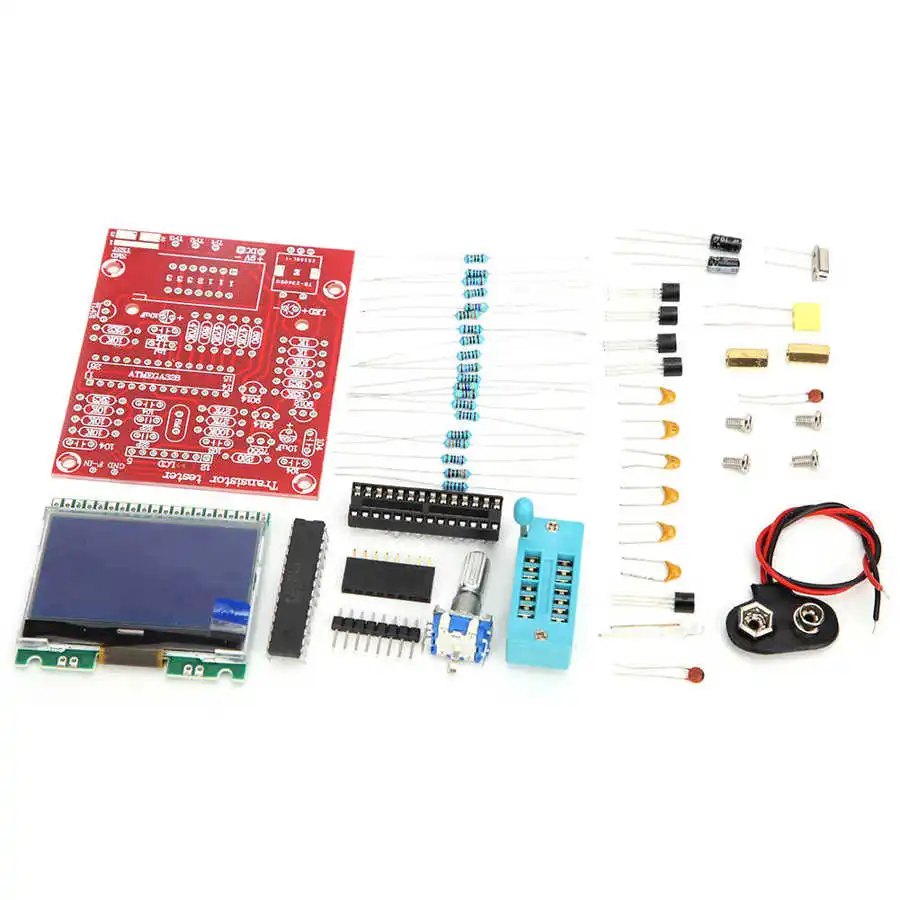

1 Набор тестер транзисторов DIY наборы
