Панель управления доступом к сети TCP / IP

Технические характеристики изделия:

Кардридер USB 125 кГц

Тип карты: 125 кГц EM или EM совместимая карта
USB к ПК: Windows 2000/xp/7/8
Выход Формат: во-первых 10 цифр или последних 8 цифр (по выбору)

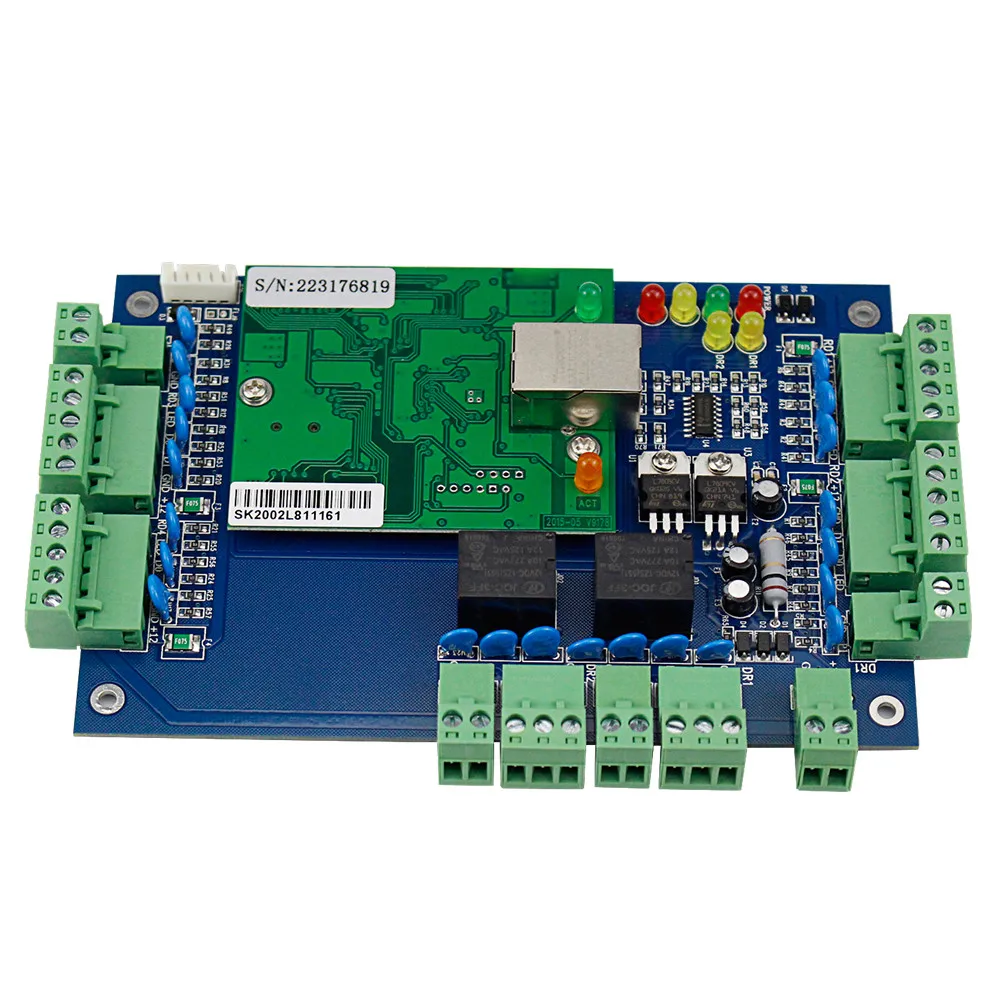

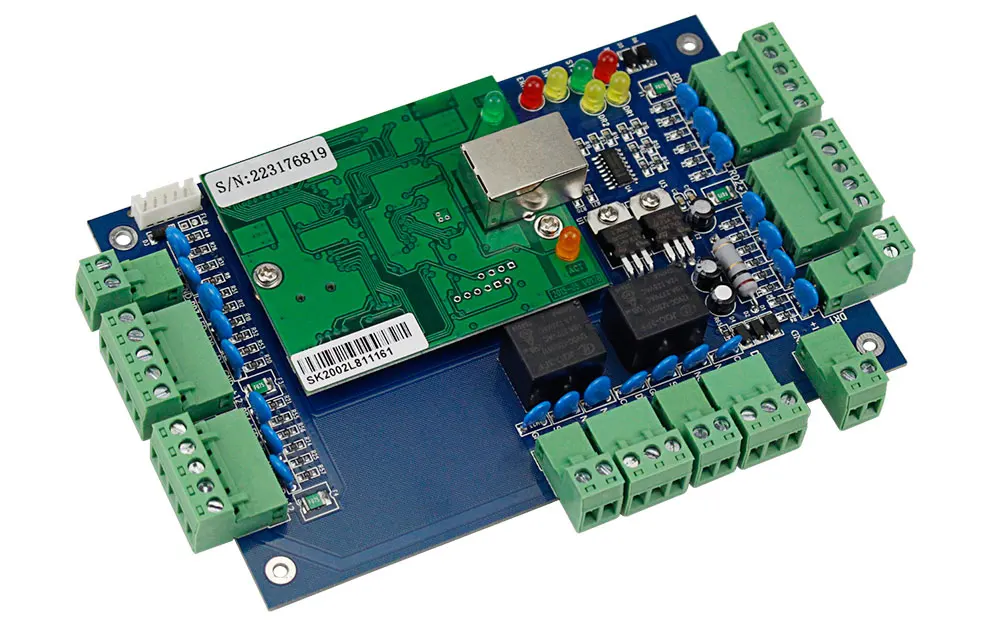

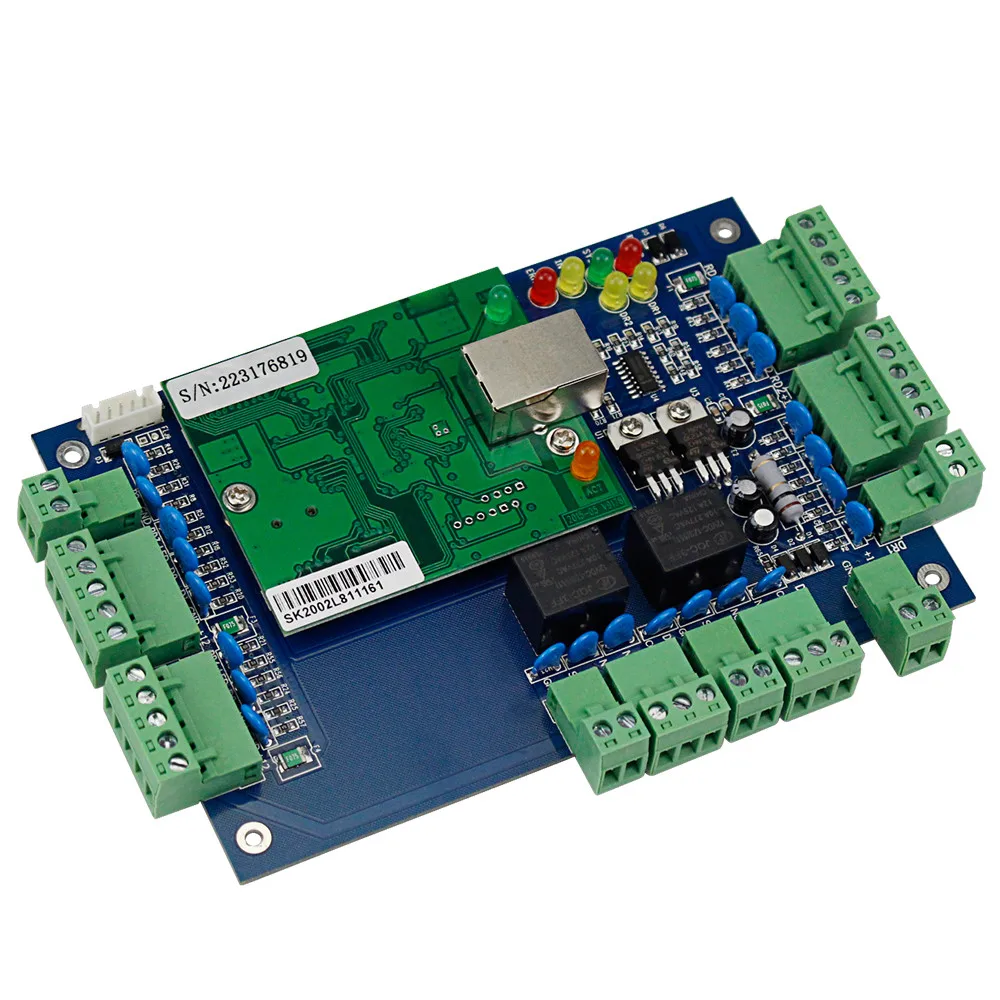

Доступа Управление доска Панель

Связь: TCP/IP
Поддерживаемая база данных программного обеспечения: доступ и sql-код
Количество элементов управления: 1 дверь/2 двери/4 двери (входите и выходите из двери по проводящей карте или входите по проводящей карте и вынимайте дверь по кнопке)
Количество читателей: 2/ 4 читателя
Время открытия двери: Настройка: 1 ~ 600 секунд (регулируется)
Количество контроллеров: неограниченное (Примечание: N означает количество последовательного порта компьютера или количество порта 485hub, поддержка портов 256 шт.)
Количество пользователей: 20000 пользователей
Кол-во буферы событий (в автономном режиме): 100000 буферы событий
Входная мощность: 12 В постоянного тока, 4 ~ 7A
Потребляемая мощность печатной платы: менее 100 мА
Поддерживаемая база данных программного обеспечения: доступ и sql-код
Входной Формат считывателя: Wiegand 26 бит (все картридеры с совместимым протоколом, таким как HID, EM, M1 и т. д.)
Максимальное расстояние от считывателя до контроллера: 100 м (расстояние по умолчанию 80 м)
Будильник для длительного открытия двери, незаконный вход, интимная Дата
Связь пожарной сигнализации: если нет подключения к расширительной карте, есть только программный интерфейс сигнализации и управления динамиком компьютера.
При подключении к расширительному автомобилю
Модуль дистанционного управления: Да
Анти-подводная лодка назад и анти-хвост: Да
Многокарточная открытая дверь: Да долгое время в определенное время: Да
Электронная карта: Да
Блокировка при аварийных ситуациях: Да
Разблокировка первой карты: Да
Разблокировка на основе внутренней и внешней проверки: Да

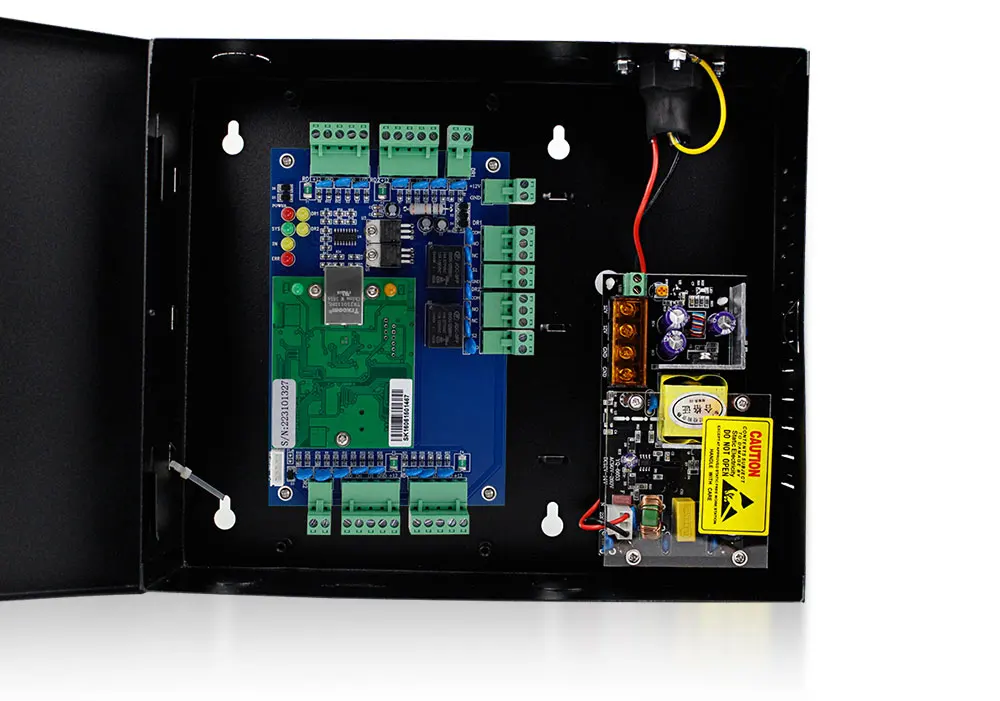

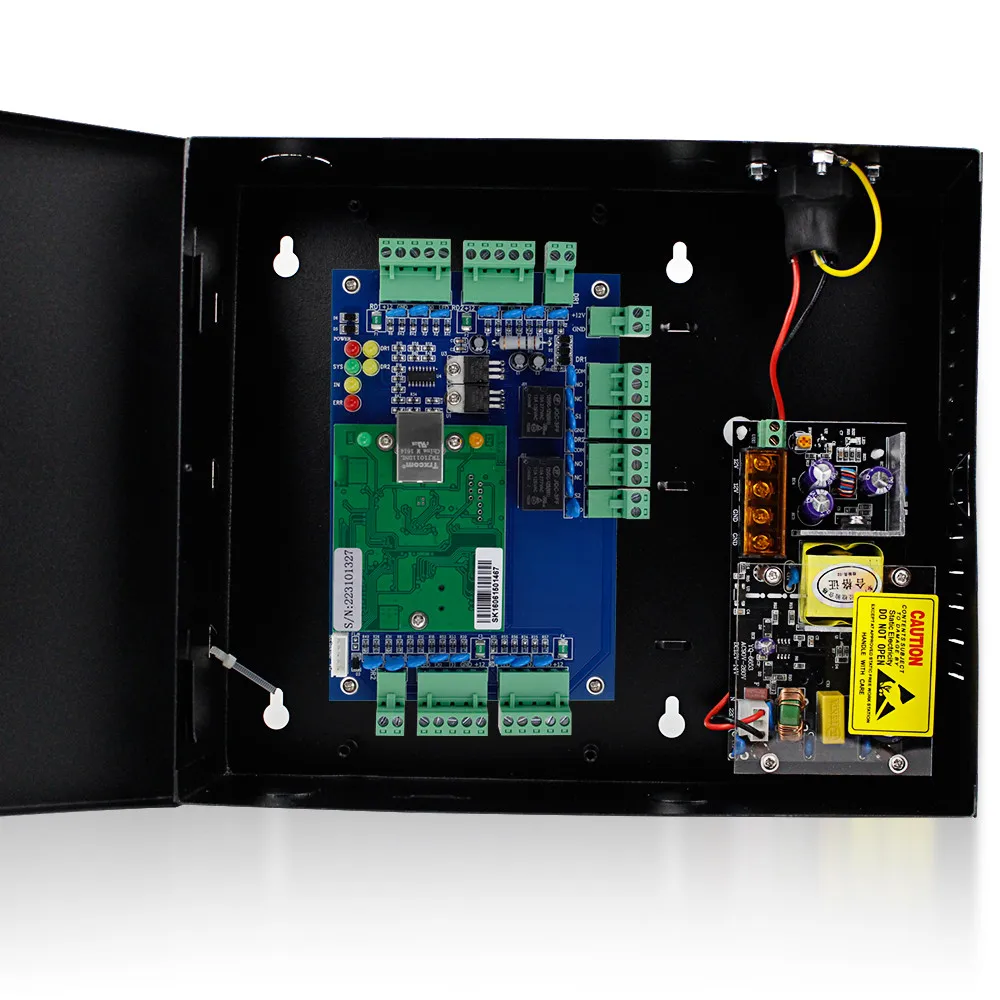

Источник питания с контролем доступа

Мощность: 50 ~ 60 Вт
Мощность: Вход: AC90V / 260V
Выход: DC 12V-14V, 5A
Функция автоматической защиты, в случае неожиданной ситуации, такой как Короткое замыкание в источнике питания,
Источник питания будет временно отключен или предохранитель будет автоматически защищен.
Поддерживает до 2-4 карт и 1 панель управления доступом
Поддерживает до 4 шт. электрических врезных замков или 3 шт. 280 кг магнитных замков

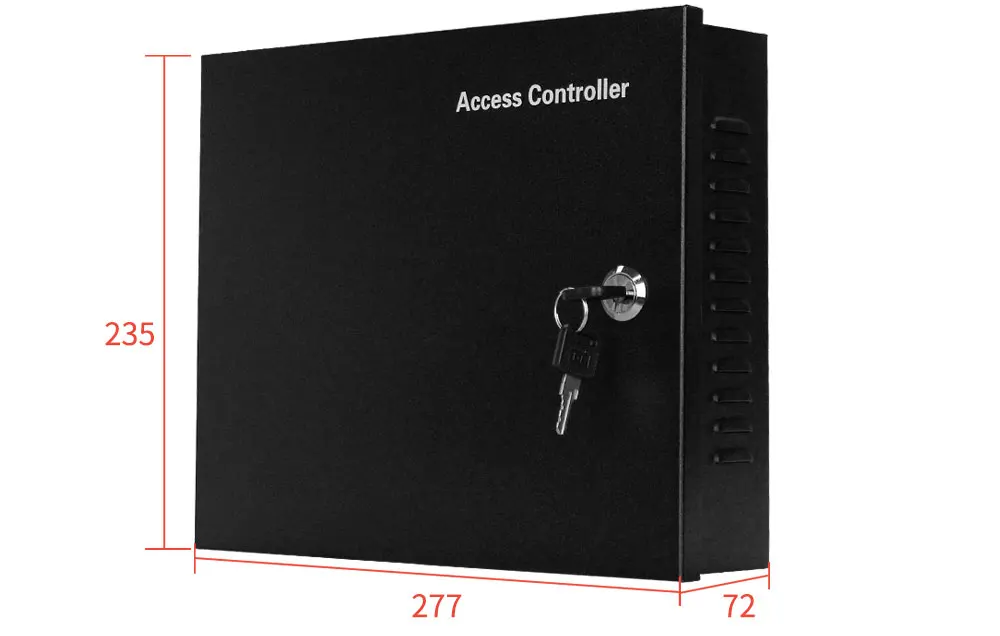

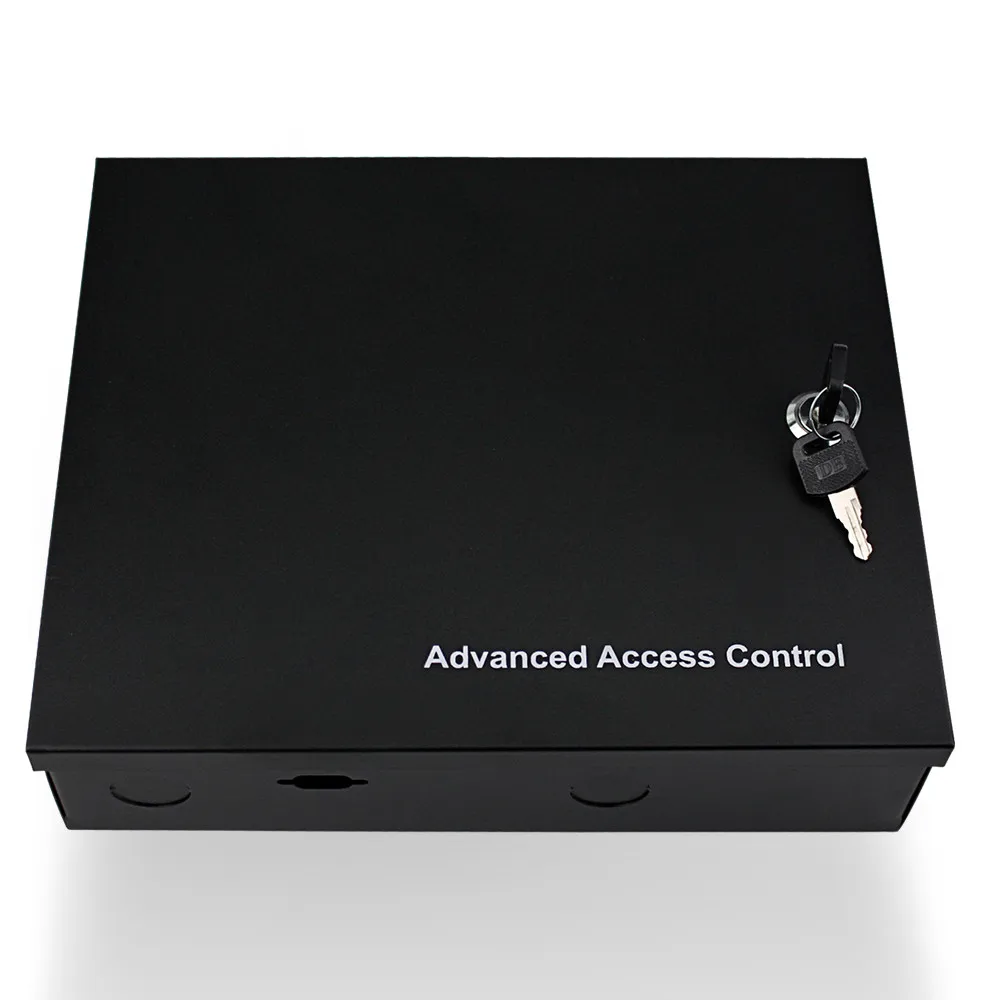

Размеры: 235x277x72mm

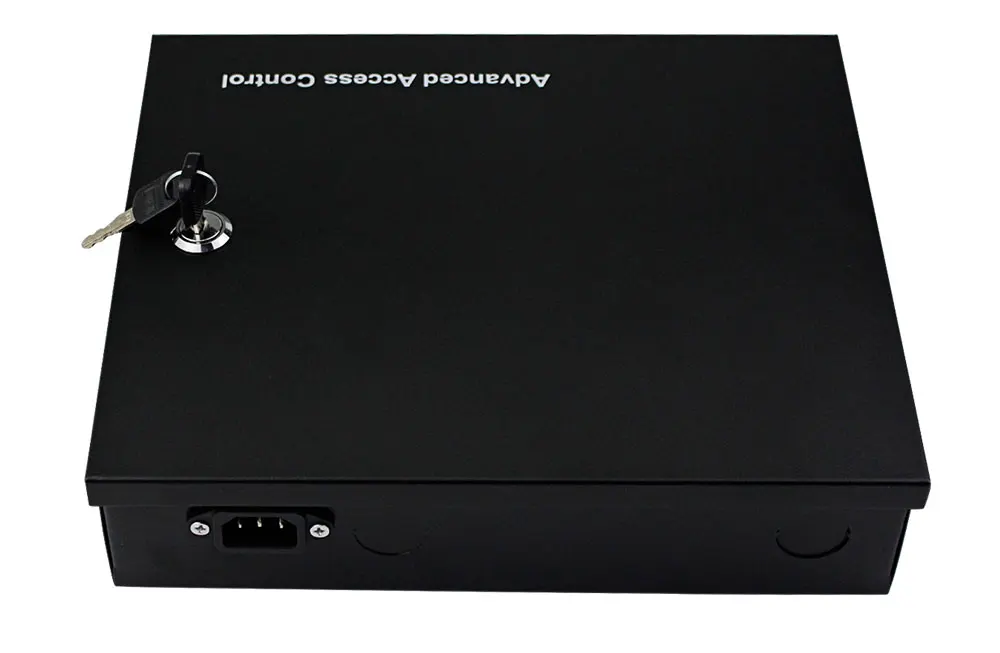

Пожалуйста, смотрите ниже изображение, у нас есть только такой разъем питания для этого устройства. Если вам нужен другой тип штепсельной вилки, вы должны купить его дополнительно.

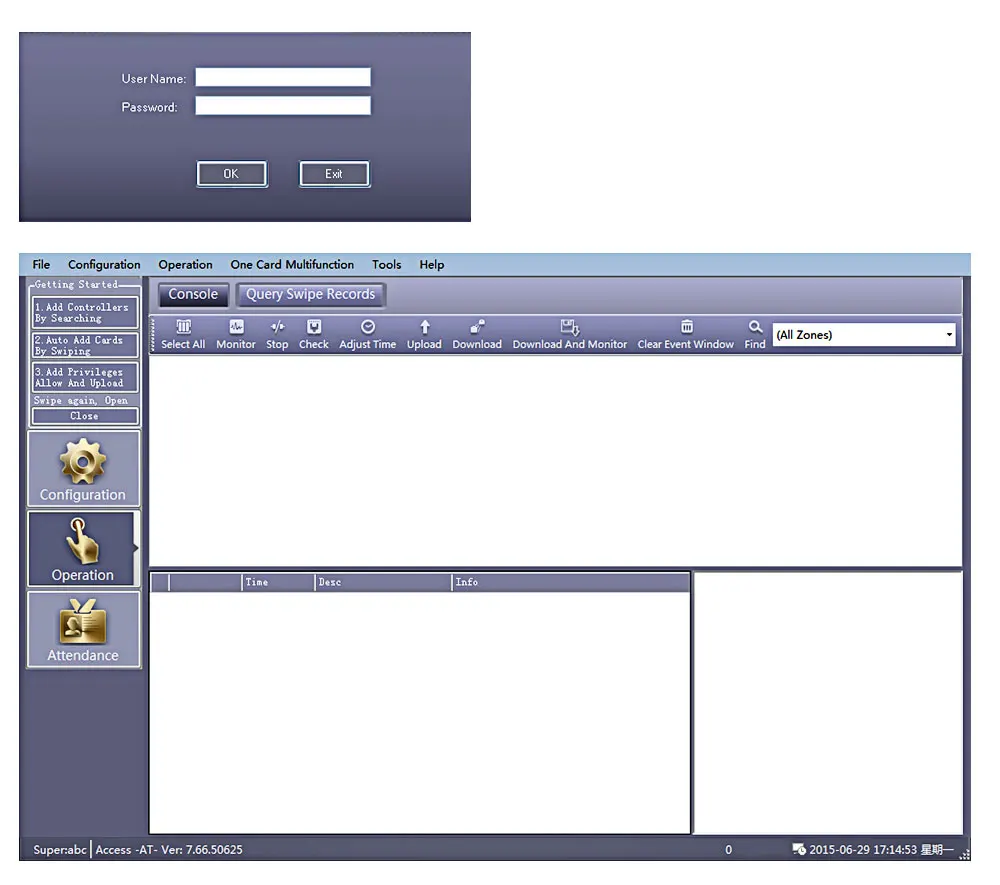

Бесплатное программное обеспечение:

Будет оснащен CD-диском. Программное обеспечение и руководство пользователя на английском языке включены в CD-диск.

Операционная система, поддерживаемая по:
Windows XP SP3
Windows 7
Сервер Windows 2003 SP2
Сервер Windows 2008
Сервер Windows 2008 R2

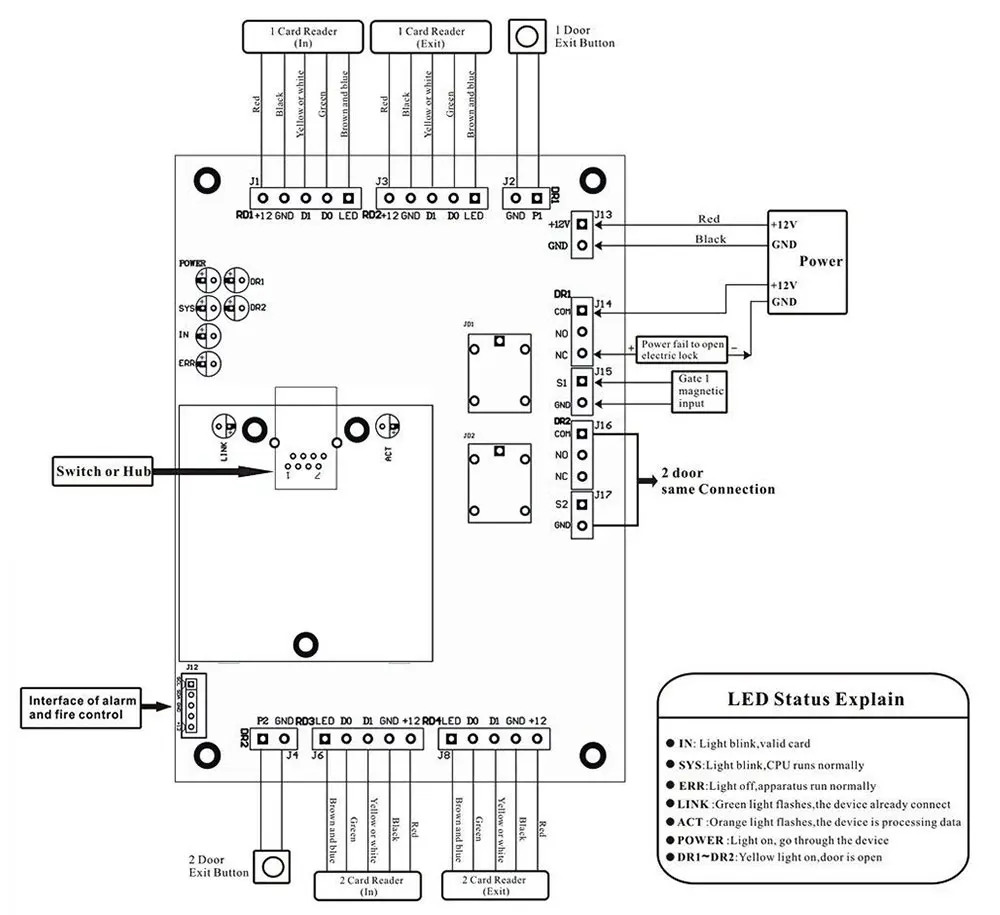

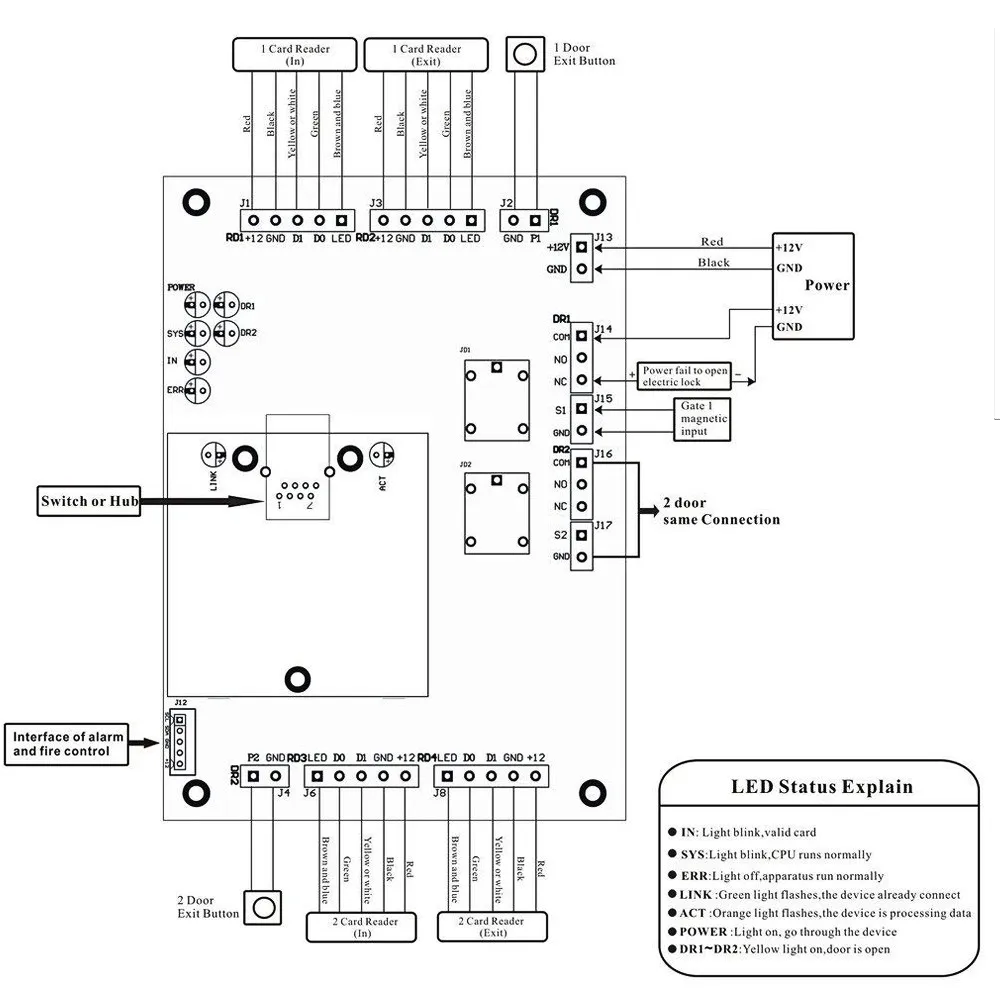

Схема подключения:

Светодиодный статус объяснить

Электрические стандарт

(Даже Расстояние соединения очень короткое. Он должен быть выполнен в соответствии со следующим требованием)

+ 220 В кабель питания переменного тока:
Источник питания из проволоки, площадь поперечного сечения 1,0 мм ² или более.
Требуется, чтобы источник питания был заземлен для предотвращения помех питания.

+ Линия электрического замка к контроллеру:
Рекомендуется использовать двухпроводную линию электропередачи, площадь поперечного сечения 1,0 мм ² или более.
Если расстояние более 50 метров, считается использование более толстой линии или нескольких параллельных линий.

+ TCP/IP линия связи:
Сетевой кабель

+ Кардридер, датчик двери и кнопка линии:
Можно использовать сетевой кабель или другие

Больше изображений

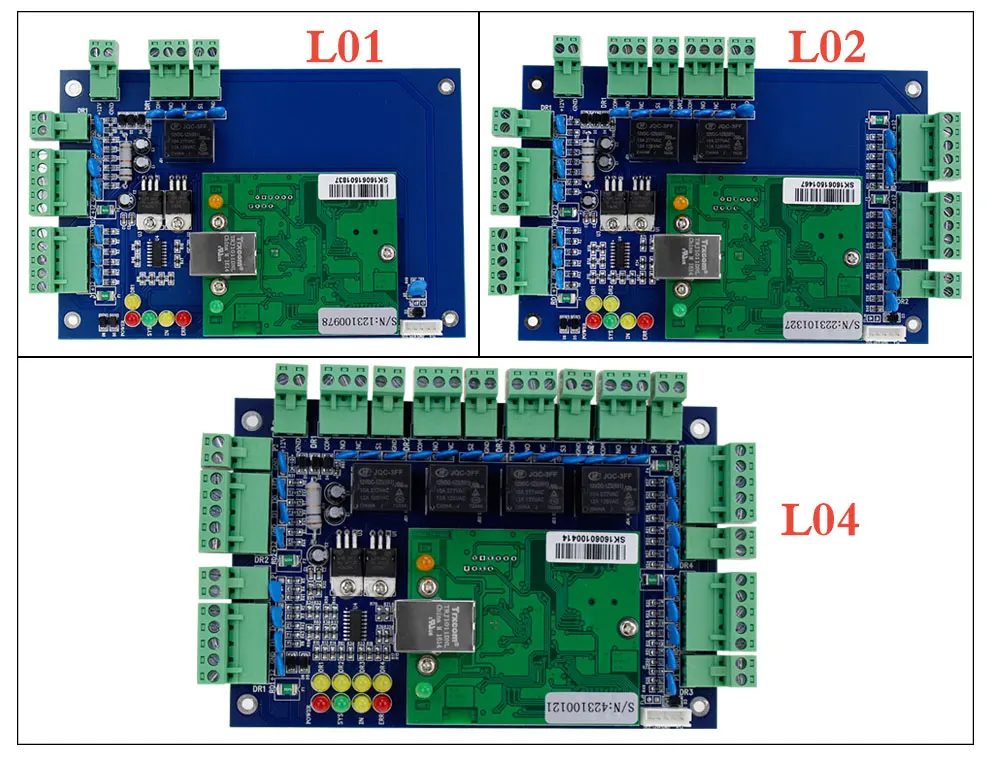

L01 панель управления доступом (для одной двери)

L02 панель управления доступом (для двойной двери)

Панель управления доступом L04 (для четырех дверей)
