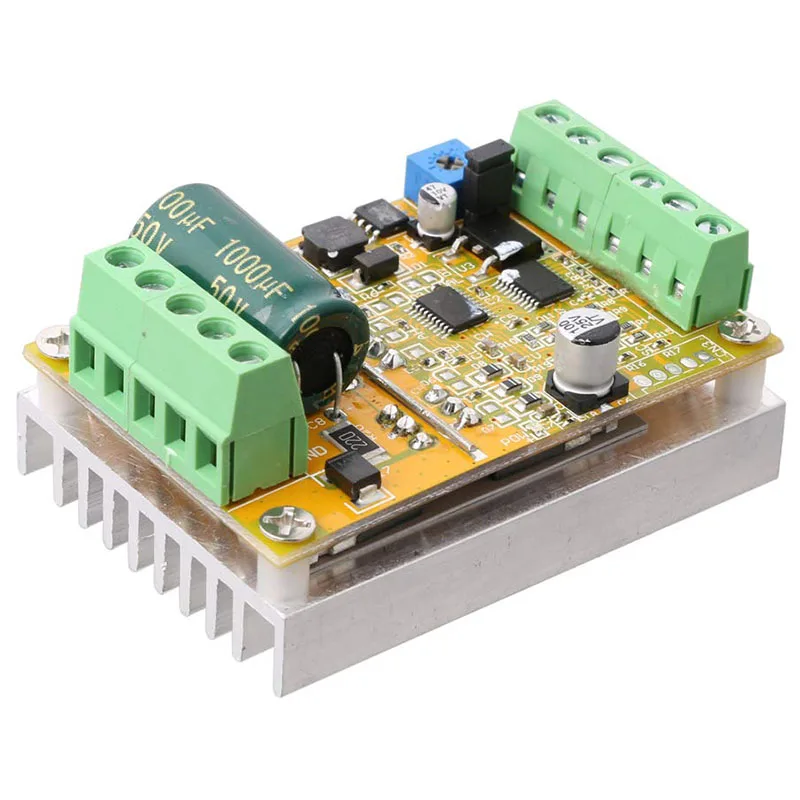

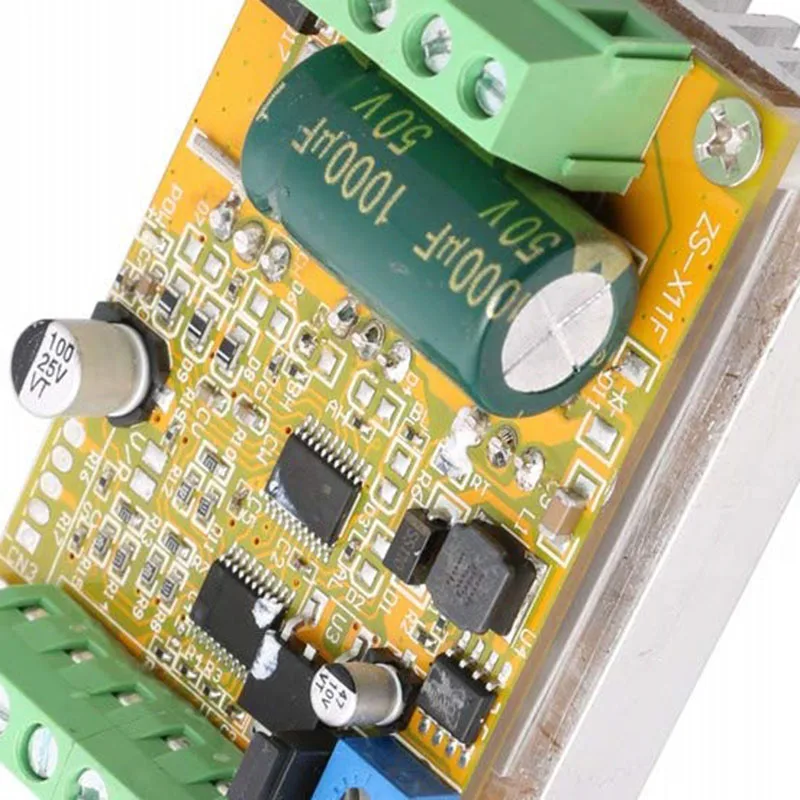

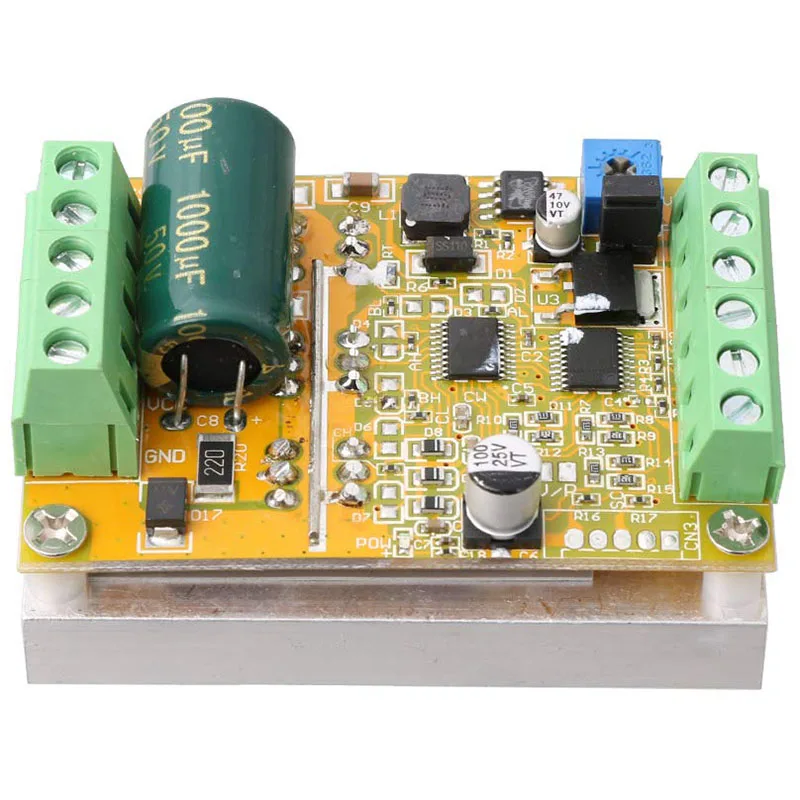

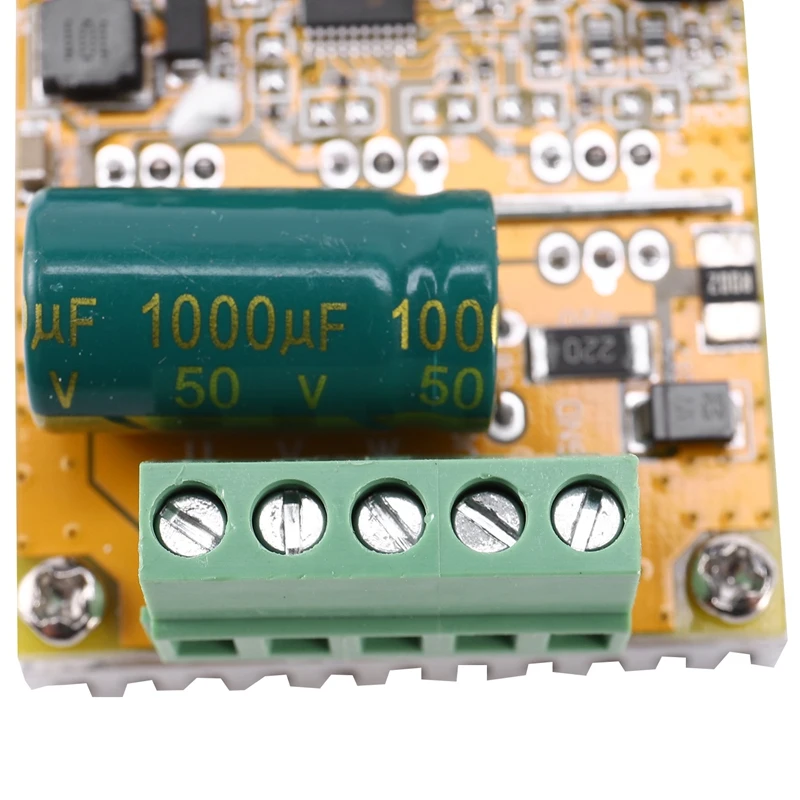

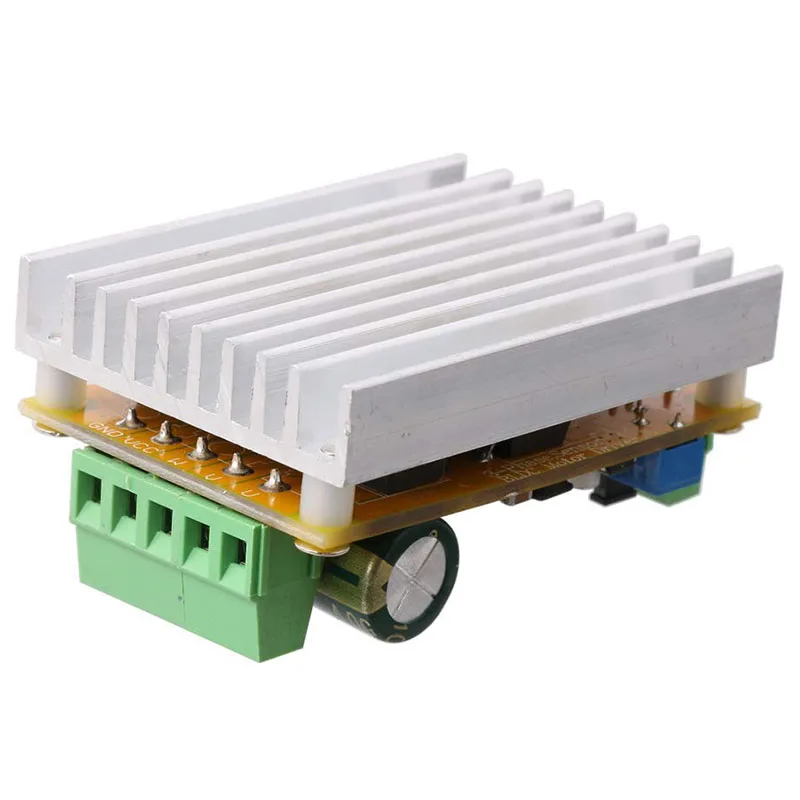

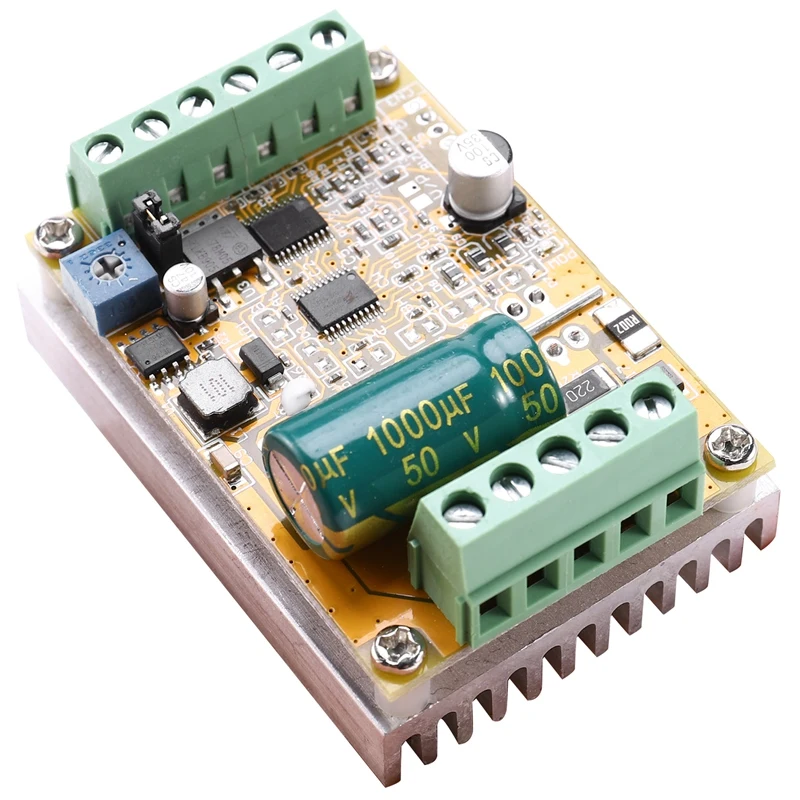

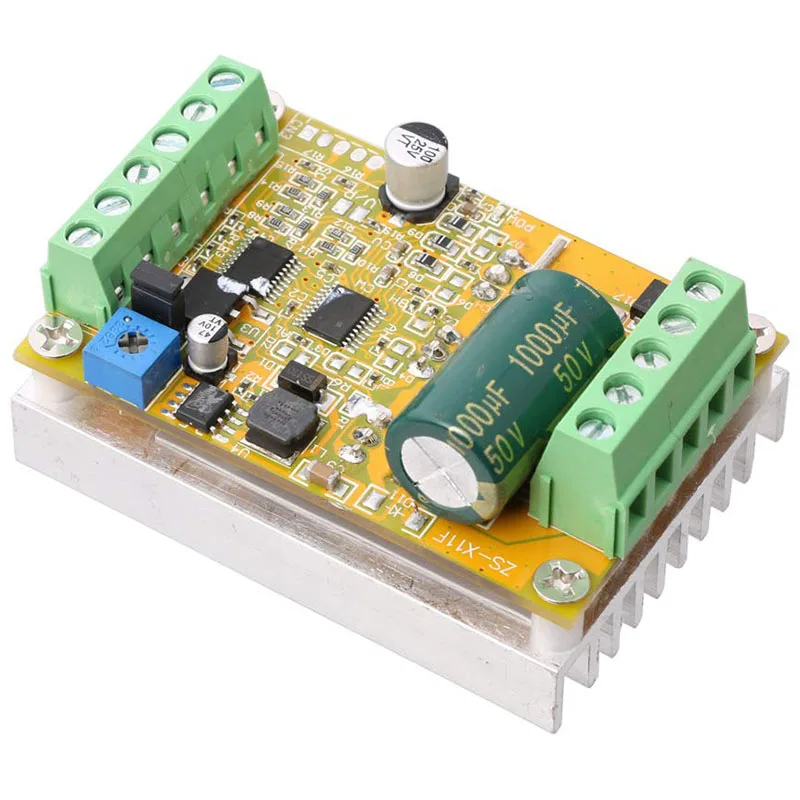

Плата контроллера бесщеточного двигателя (без/без датчика Холла) BLDC PWM PLC 3-фазная

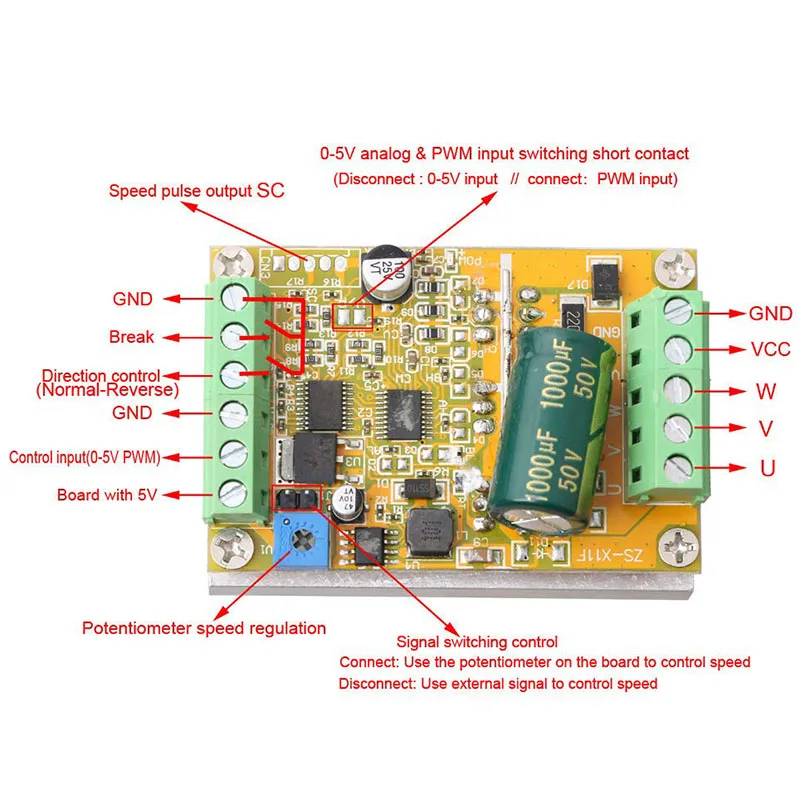

Описание интерфейса: MA MB MC phase line мощность двигателя; 5В GND материнская плата с собственным блоком питания (ток не превышает 30мА);VDC GND источник питания главного двигателя (внешний блок питания постоянного тока);SC Скоростной импульсный выход сигнала; Интерфейс управления вперед и назад (также может управлять внешним переключателем); Вход сигнала скорости VR (встроенный регулятор скорости потенциометра также может быть подключен к внешней скорости 0-5 В Управление; Тормоз
Защита от перегрева: Да (более 100, в два раза меньше мощности)
Максимальная скорость: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсный двигатель), 40000 об/мин (12-полюсный двигатель), 35000 об/мин (14-полюсный двигатель)
Характеристики материнской платы:
Название продукта: бесщеточный двигатель постоянного тока 380 Вт
Рабочее напряжение: 6,5-50 в
Максимальный ток: Номинальный пик от 16 до 20А
Максимальная мощность: 380 Вт
Защита от перегрузки по току: нет (требуется внешний предохранитель)
Защита от блокировки: Да (ток будет понижен автоматически после блокировки)
Цвет: желтый
Материал: пластик
Размер: длина 63 мм * ширина 45 мм * высота 30 мм
Посылка
1 * плата контроллера двигателя
Меры предосторожности:
1. Цепь питания основной платы не имеет предохранителя, а встроенное самостоятельное дополнение приведет к постоянному датированию чипа платы (даже если это 2 секунды).
2. Во время нормальной работы на выходе двигателя есть защита от перегрузки по току выборки. Поскольку мощность и ток модуля очень большие, не допускайте короткого замыкания, когда модуль не работает нормально. Как только короткое замыкание имеет возможность сжигания линии, первый испытательный аппарат проводки использует низкий ток и низкое напряжение, после ок, проходит высокий ток и высокое напряжение, поскольку это неизолированный модуль платы для продажи, обратите внимание на изоляцию проводки, Сильное напряжение не допускается прикасаться к частям платы.
3. Не подключайте двигатель, который явно не соответствует напряжению и току приводного модуля или находится далеко друг от друга.
Только вышеуказанное содержимое упаковки, другие товары не включены.
Примечание светильник вая съемка и различные дисплеи могут привести к тому, что цвет товара на изображении немного отличается от реального. Допустимая погрешность измерения составляет +/- 1-3 см.
