NRF24L01P 2 4 ГГц 27 дБм радиочастотный модуль дальнего действия GFSK SPI CDSENET E01-2G4M27SX IPEX

NRF24L01P 2 4 ГГц 27 дБм радиочастотный модуль дальнего действия GFSK SPI CDSENET E01-2G4M27SX IPEX

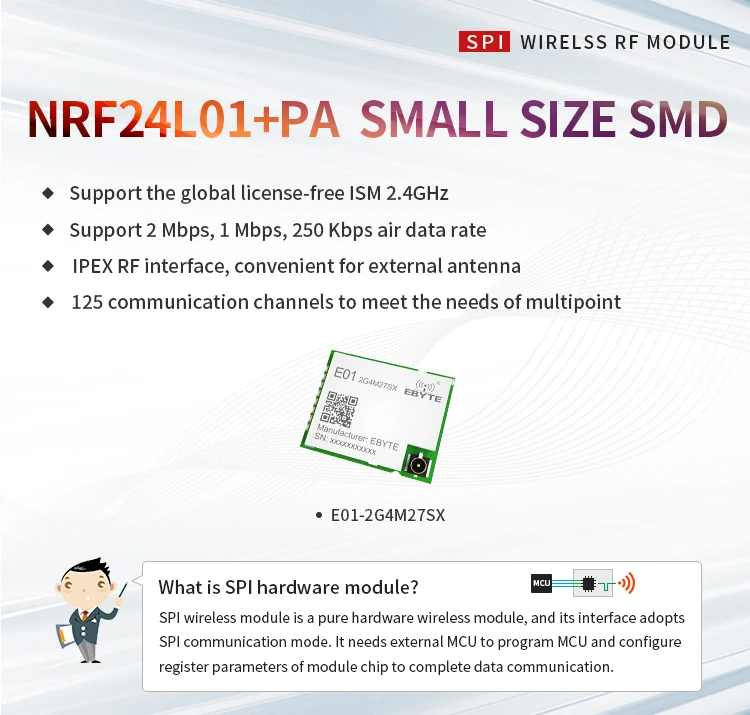

NRF24L01P 2,4 ГГц 27dBm длинный диапазон RF модуль GFSK SPI CDSENET E01-2G4M27SX антенна IPEX SMD Беспроводной передачи данных приемник

Предельные параметры

Основные параметры

Значение

Примечания

Мин.

Макс.

Источник питания (В)

2,3

3,6

Напряжение более 3,6 V приведет к необратимому повреждению модуль

Рабочая температура (℃)

-40

+ 85

Промышленный Класс

Операционный параметр

Основные параметры

Значение

Примечания

Мин.

Типичный

Макс.

Рабочее напряжение (В)

2,3

3,3

3,6

≥ 3,3 V обеспечивает выходная мощность

Уровень связи (V)

-

3,3

-

Для TTL 5 В может быть риск горения

Рабочая температура (℃)

-40

-

+ 85

Промышленный дизайн

Рабочая частота (МГц)

2400

-

2525

Поддержка ISM band

Ток TX (мА)

-

720

-

Мгновенное энергопотребление

Ток RX (мА)

-

23

-

-

Ток сна (μA)

-

-

-

Не поддерживает режим низкой мощности

Максимальная мощность Tx (дБм)

26

27

27

-

Чувствительность приема (дБм)

-113

-114

-115

Скорость передачи данных по воздуху составляет 250 кбит/с

Скорость передачи данных по воздуху (bps)

250 k

-

2 м

Контролируется с помощью программирования пользователя

Основной параметр

Описание

Примечания

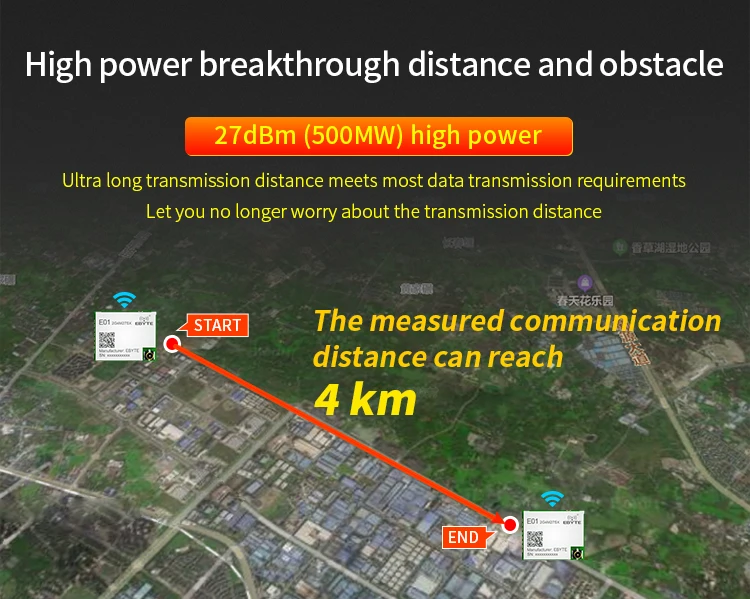

Расстояние для справки

4 км

Тесты состояние: четкий и открытой местности, коэффициент усиления антенны: 5dBi, антенна, высота: 2,5 м, скорость передачи данных: 250 кбит/с

FIFO

32 байта

Максимальная длина, передаваемая каждый раз

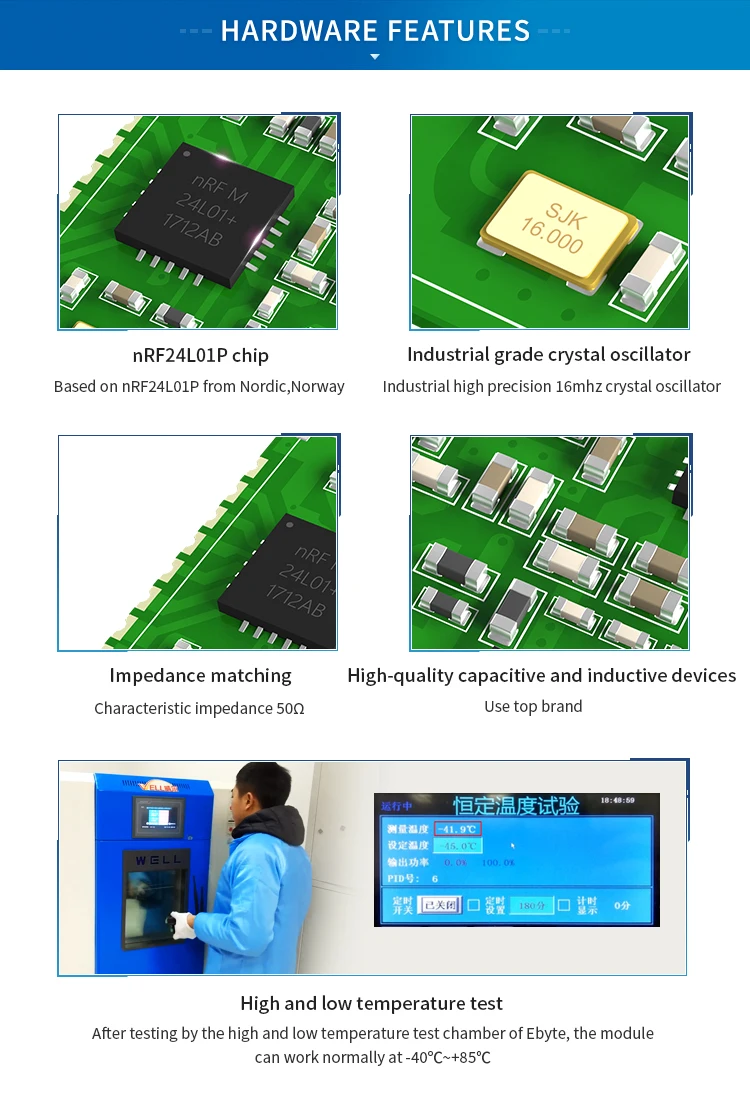

Кристальная частота

16 МГц

-

Модуляция

GFSK

-

Посылка

SMD

-

Соединитель

Штырь 1,27 мм

-

Интерфейс связи

SPI

0 ~ 10 Мбит/с

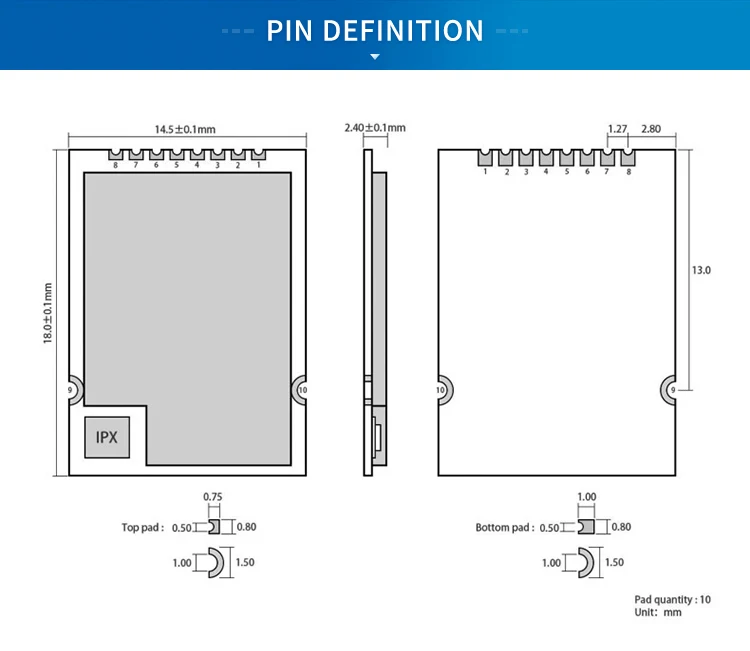

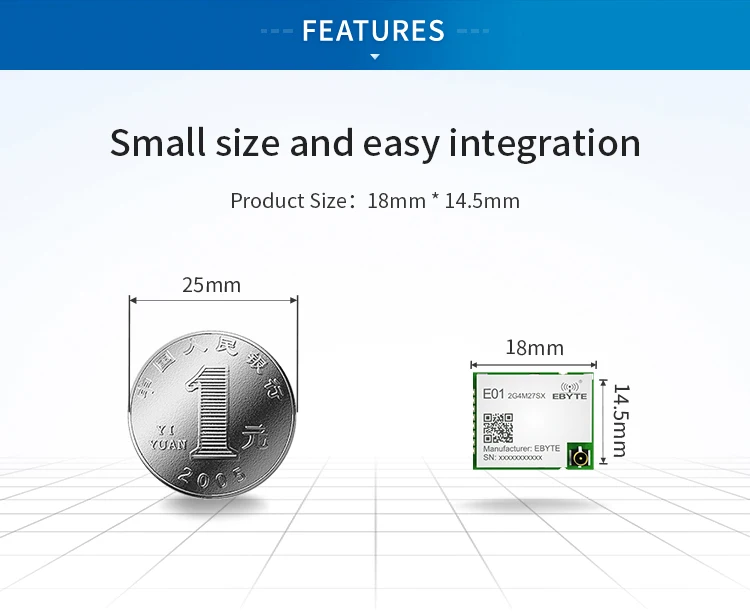

Размеры

18*14,5 мм

-

RF интерфейс

IPEX

Сопротивление 50 Ом

Вес

1,0 ± 0,1 г

-

Приемник
