А.Введение

ETCR2800KCОткрытый заземляющий резистор on-Line Detector разработан и изготовлен специально для онлайн-мониторинга состояния соединения, резистора заземления цепи и сопротивления соединения металлической цепи заземления. Продукт имеет открывающуюся и закрывающую структуру, которая удобна и быстра, не отключая заземляющий нисходящий провод во время установки. Онлайн-тестирование, Бесконтактное измерение, пирсинг заземленной проволоки, никогда не влияет на защиту молнии и эффект заземления и нормальную работу объектов, без самопроверки, обнаружения в реальном времени, принятияRS232,RS485Проводная связь илиGSMБеспроводная связь передает данные для реализации удаленного онлайн-мониторинга. Детектор имеет встроенные датчики и печатные платы, которые полностью закрыты, водонепроницаемы и пыленепроницаемы, обеспечивая высокую точность, высокую стабильность и высокую надежность долгосрочного онлайн-мониторинга в этой области, под шахтой, в помещении и т. Д.

ETCR2800KCОткрытый-закрытый наземный резистор он-лайн детектор подходит для передачи линии заземления башни; Подземное шахтное оборудование заземления; Защита от метеомолний заземления; Нефтехимическое заземление; Коммуникационное заземление; Станция распределения заземления; железнодорожные объекты заземления; Здание заземления склада; Значение сопротивления цепи металла; Электрическое оборудование заземления и т. Д.

ETCR2800KCВы можетеЖК-дисплейНемедленное отображение измеренного значения, пороговое значение сигнала тревоги также может быть установлено через детектор, который имеет Acousto-оптический сигнал тревоги, И очень подходит для самостоятельной установки и использования, когда нет необходимости устанавливать сеть. Он также может быть использован путем создания сетевой системы.

Проводная сетевая системаRS232,RS485Протокол связи передает данные, которые являются Walkie-Talkie Master(Концентратор), Snoopware, адаптер питания, компьютер и другие компоненты, подходит для близкого расстояния или подземного мониторинга земного резистора. Беспроводная сетевая системаRS232,RS485,GSM/GPRSПротокол связи передает данные, которые являются Walkie-Talkie Master(Концентратор),GSM/GPRSОптические приемопередатчики,SIMКарта связи, Snoopware, адаптер питания, компьютер и другие компоненты, подходит для удаленного или подземного мониторинга земного резистора. Проводная сетевая система подходит1500ММониторинг на расстоянии и беспроводная сетевая система не ограничиваются расстоянием. Snoopware может отображать измеренное значение сопротивления заземления время от времени, и может быть установлен автоматический мониторинг и время записи. Время записи интервала1~200Часов, записи данных и автоматического хранения отчетов, что удобно для истории запроса и анализа изменений в значение сопротивления заземления точек мониторинга.

ETCR2800KB,ETCR2800KCПрошел взрывозащищенную сертификацию, соответствуетGB3836-2000Требования к электрическому оборудованию для взрывоопасной газовой среды. Его взрывозащищенный знакEx iaⅡB T3 Ga. Взрывозащищенный номер сертификата:CE13.2262X. Он может быть применен к соответствующей огнеопасной и взрывоопасной среде.

Класс модели

-Нет

КТСтруктура

Диапазон

Разница между описанием

ETCR2800B

Интеграл

0,01Ω ~ 200Ω

Детектор без дисплея, светильник индикатора, необходимо настроить сеть для использования

ETCR2800C

Интеграл

0,01Ω ~ 200Ω

Детектор имеет свой собственный экран дисплея, настройки сигнализации и Acousto-оптический сигнал тревоги.

ETCR2800KB

Открытие

0,01Ω ~ 200Ω

Нет необходимости отключать заземляющий провод для установки. Детектор без дисплея, звуковой сигнал и светильник

ETCR2800KC

Открытие

0,01Ω ~ 200Ω

Нет необходимости отключать заземляющий провод для установки. Детектор имеет свой собственный экран дисплея, настройки сигнализации и Acousto-оптический сигнал тревоги.

II. Технические характеристики

Функция

Автоматический наземный резистор, онлайн-мониторинг, металлический контурный сопротивление подключения, онлайн-мониторинг, мониторинг состояния заземления

КТСтруктура

Открытие

Питание

Детектор: 6vdc ~ 9vdc, 50mA Макс.

Проводная сетевая рация: 6 В постоянного тока, 30 мА макс.

Беспроводная сеть Walkie-Talkie: 9vdc, 150mA Макс. (Встроенный GSM модуль)

Диапазон электронного сопротивления

0,01Ω ~ 200Ω

Разрешение

0,001Ω

Точность

± 2% RDG ± 3dgt(20 ℃ ± 5 ℃, ниже 70% RH)

КТВ Размеры»

56 мм× 26 мм

Индикация перелива

Когда значение дисплея больше 200 Ом, системное программное обеспечение и ЖК-дисплей символ «Ol Ω».

Соединительный источник питания коммуникационная проводка

1Полоса, длина 1 м (5 ядер)

Идентификация проводки

Красный/коричневый --- положительная мощность; Черный --- Мощность Входной земли;

Синий --- сигнал RS485 положительный; Серый --- сигнал RS485 отрицательный;

Белый --- Экранирование земли;

(Мощность входного и экранированного заземления может быть короткой)

Средства связи

Проводная сеть: RS232, RS485 протокол связи; Беспроводная сеть: RS232, RS485, GSM протокол связи

Сетевые точки

Проводная сеть: 1 ~ 255 сенсорная, масштабируемая; Беспроводная сеть: 1 ~ 100 сенсорная, масштабируемая

Расстояние связи

Проводная сеть: около 1500 м, масштабируемая; Беспроводная сеть: неограниченная

Индикатор сигнализации

ETCR2800KB: Программное обеспечение системы сигнализации

ETCR2800KC: Звуковой и светильник, сигнализация детектора и сигнальная индикация программного обеспечения системы

Настройки сигнализации

ETCR2800KB: Настройки программного обеспечения системы

ETCR2800KC: Настройки панели детектора, настройки программного обеспечения системы

Отображение данных

ETCR2800KC: 4-Bit ЖК-дисплей немедленно Дисплей, Системы программное обеспечение Дисплей

ETCR2800KB: Дисплей программного обеспечения системы

ЖК-дисплейВ Размеры»

47 мм× 28,5 мм

Размеры

Детектор: 119 мм × 118 мм × 76 мм

Проводная сетевая рация: 140 мм × 105 мм × 75 мм

Беспроводная сетевая рация: 230 мм × 160 мм × 105 мм

Качество

Детектор: 1000G; Проводная сеть Walkie-Talkie: 650G; Беспроводная сеть Walkie-Talkie: 1300G

Рабочая влажность

-20℃~ 55 ℃;20% RH ~ 90% RH

Ошибка температуры и влажности

Не более 50%

Сдвиг

Автоматический сдвиг

Ток заземления

Следует избегать

Внешнее магнитное поле

<40А/м

Внешнее электрическое поле

<1 В/м

Единое время измерения

Около 0,5 секунд

Энергопотребление

Детектор: 50 мА Макс; Проводная сеть Walkie-Talkie: 30 мА макс; Беспроводная сеть Walkie-Talkie :150 мА Макс.

Взрывозащищенные отметки

Ex iaⅡB T3 Ga

Уровень защиты

IP56

Питание

Внешний источник питания

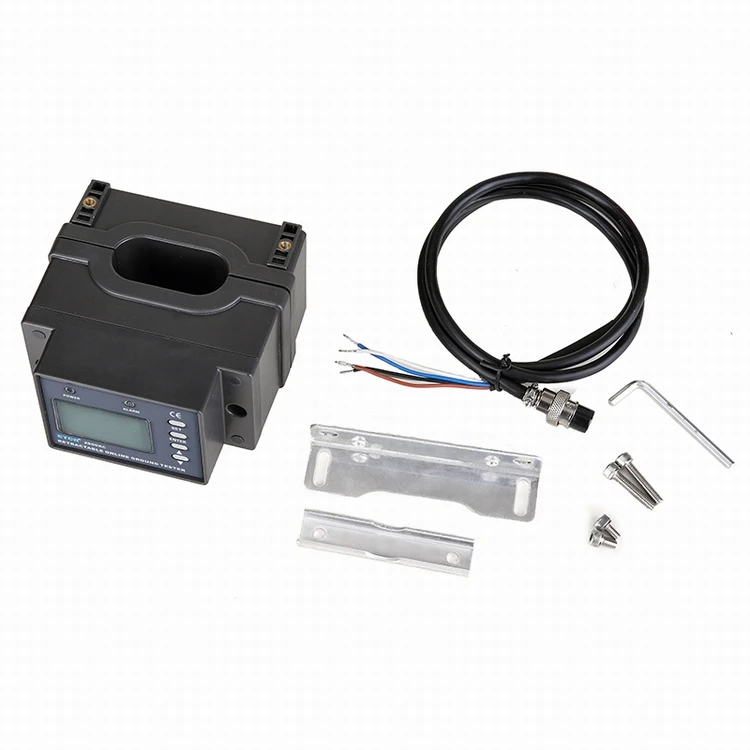

Разные аксессуары

Детектор: 1; Алюминиевый монтажный элемент: 2; 1 м соединительная линия связи: 1

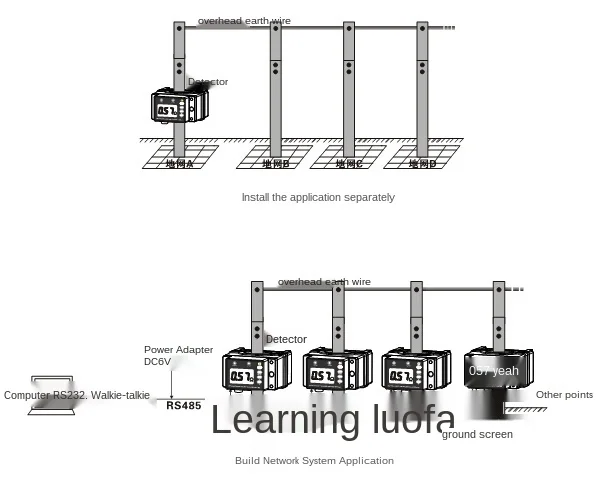

III. Полевое применение
