Micro Snow Extra с подходящей проводкой от ISP-6pin до ISP-10pin Описание продукции

[Представитесь в одном предложении]

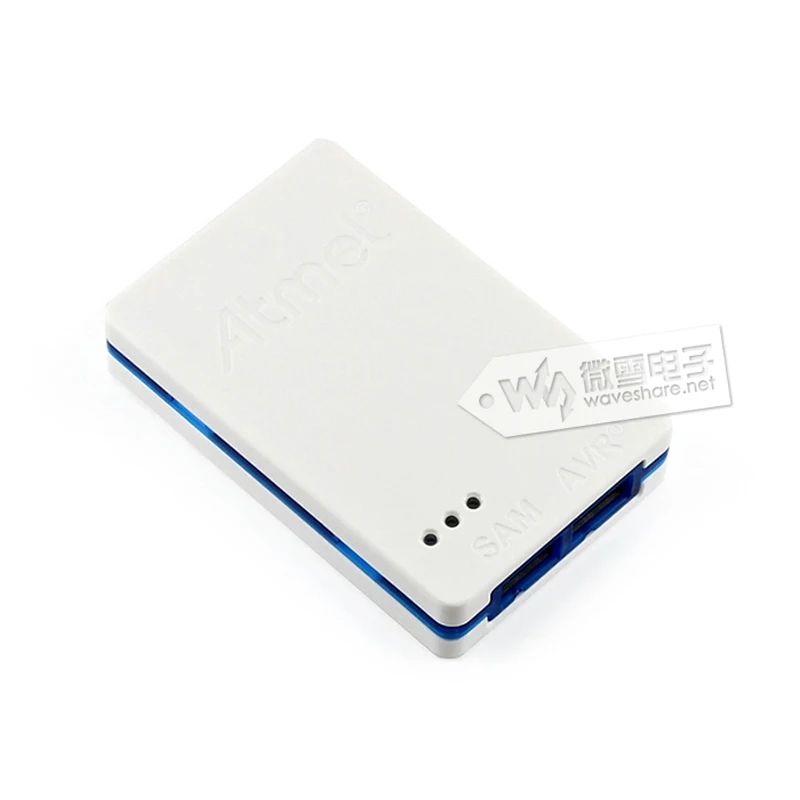

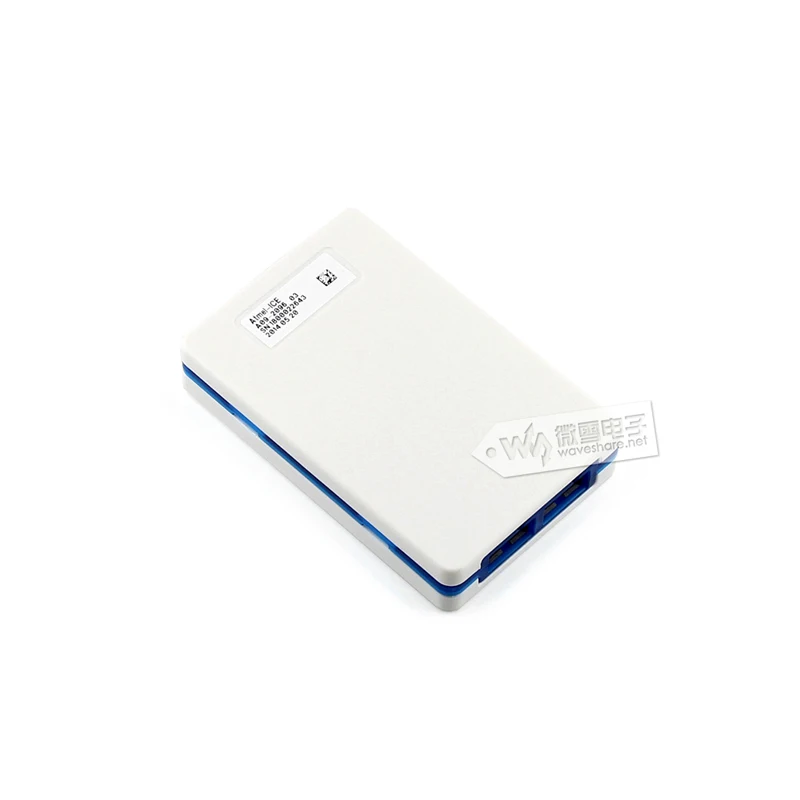

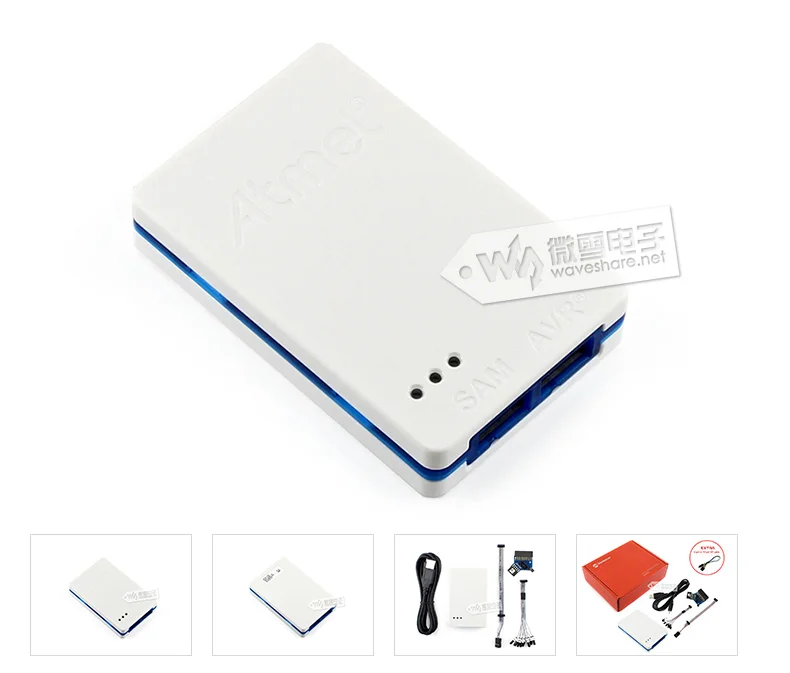

Atmel-ICE-это мощный инструмент для отладки и программирования, выпущенный микрочипом, который подходит для Atmel ARM®Кортекс®-M Atmel SAM и AVR®Серийный чип.

[Программное обеспечение, которое я поддерживаю]

Поддерживается Atmel Studio 6,2 или более поздняя версия Поддерживаются Icc8avr и более поздние версии Поддерживает шестигранные файлы горелки, генерируемые Iccavr, Cvavr и alibaba.com.

[Устройства, которые я поддерживаю]

Моделирование программирования интерфейсов JTAG и Awire с поддержкой 32-битного MCUs AVR Поддержка AVR XMEGA®Моделирование программирования 2-проводных интерфейсов серии JTAG и PDI Поддерживает программирование интерфейсов JTAG и GUI 8-битного MCUs AVR, а также имитацию интерфейсов JTAG или Segwire. Поддерживает моделирование программирования интерфейсов SWD и JTAG MCUs на базе Atmel SAM Arm Cortex-M Поддержка Atmel tinyavr®Программирование интерфейса TPI 8-битного MCUs

Нажмите, чтобы просмотреть подробный список поддерживаемых устройств: UC3, Mega, Sam, Крошечный, Xmega

[Мои особенности]

Напряжение интерфейса 1,62 в ~ 5,5 В Часы JTAG 32 кГц ~ 7,5 МГц Часы Power Doppler Imaging (PDI) 32 кГц ~ 7,5 МГц Скорость отладки 4 кбит/с ~ 0,5 Мбит/с Скорость передачи awire 7,5 кбит/с ~ 7 Мбит/с Часы SPI 8 кГц ~ 5 МГц Часы SWD 32 кГц ~ 2 МГц Интерфейс ПК Высокоскоростной интерфейс USB 2,0

[Сравнение моих сопутствующих товаров]

Atmel-ICE: он включает в себя все аксессуары полного комплекта Atmel-ICE и адаптер ISP-10pin, предоставленный Weixue, что удобно для прямого подключения к стандартному 10-контактному интерфейсу ISP.
Atmel-ICE-B2: он включает в себя все аксессуары базового набора Atmel-ICE, а также многофункциональный коммутатор al, разработанный с помощью Micro Snow и различных адаптерных кабелей. Функция такая же, как у Atmel-ICE, а цена ниже. Изображение продукта

Аппаратный интерфейс

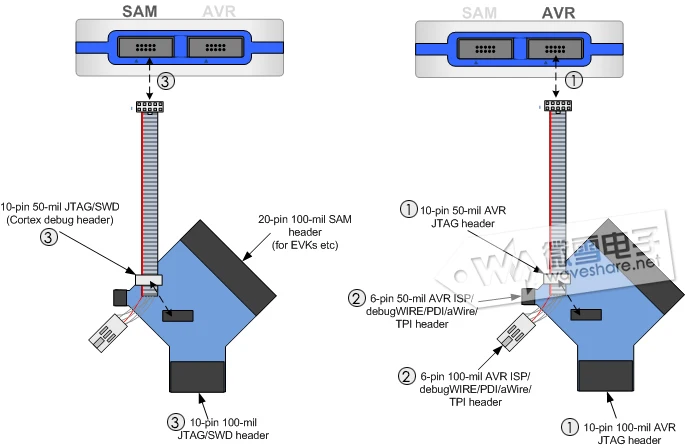

[Многофункциональная схема интерфейса коммутатора Atmel-ICE]

①. 10-контактный интерфейс с шагом 1,27/2,54 мм: может получить доступ к AVR JTAG

②. 6-контактный интерфейс с шагом 1,27/2,54 мм: может получить доступ к ISP/отладному проводу/PDI/Awire/TPI

【 ISP/отладный провод 】 【 PDI 】 【 AWire 】 【 TPI 】

[Дополнительная поддержка]:Стандартный 10-контактный интерфейс AVR ISP, специальный Переходный кабель Micro Snow, 6-контактный терминал вставляется в 6-контактный интерфейс ISP, другой конец может быть преобразован в 10-контактный:

③. 10-контактный интерфейс с шагом 1,27/2,54 мм: Sam JTAG / SWD доступен

Примечание:При подключении к соответствующему интерфейсу обязательно направьте штифт на коммутаторе (см. Белый круглый шелкографический экран или квадратный паяльный шов на печатной плате). Информация об Atmel-ICE

Информация включает:

Руководство пользователя Программное обеспечение для разработки Соответствующие учебные материалы

Путь загрузки:Www.wavesharenet/Здравствуйте/atmel-ice

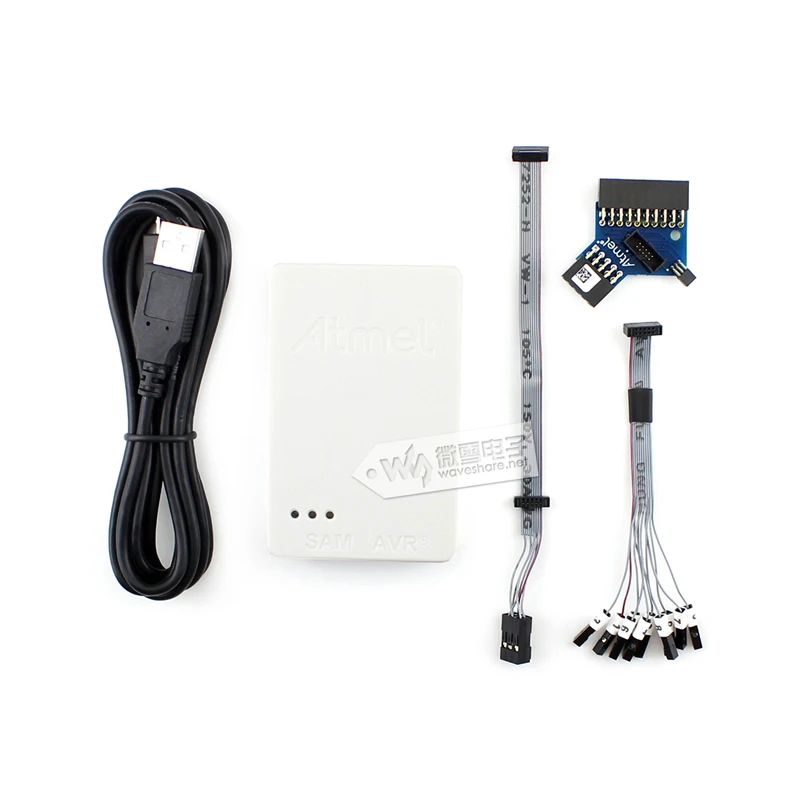

Список конфигурации Atmel-ICE Host X 1 Кабель USB (1,8 м, высокая скорость, Micro-B) X 1 10pin 100mil Go 10pin 50mil и 6pin 100mil Fit Line X 1 Многофункциональный адаптер X 1 10pin 100til свободный фитинг X 1 Подходящая проводка от ISP-6pin до ISP-10pin (дополнительный подарок для микро снега) X 1 1 2 3 4 5 6
