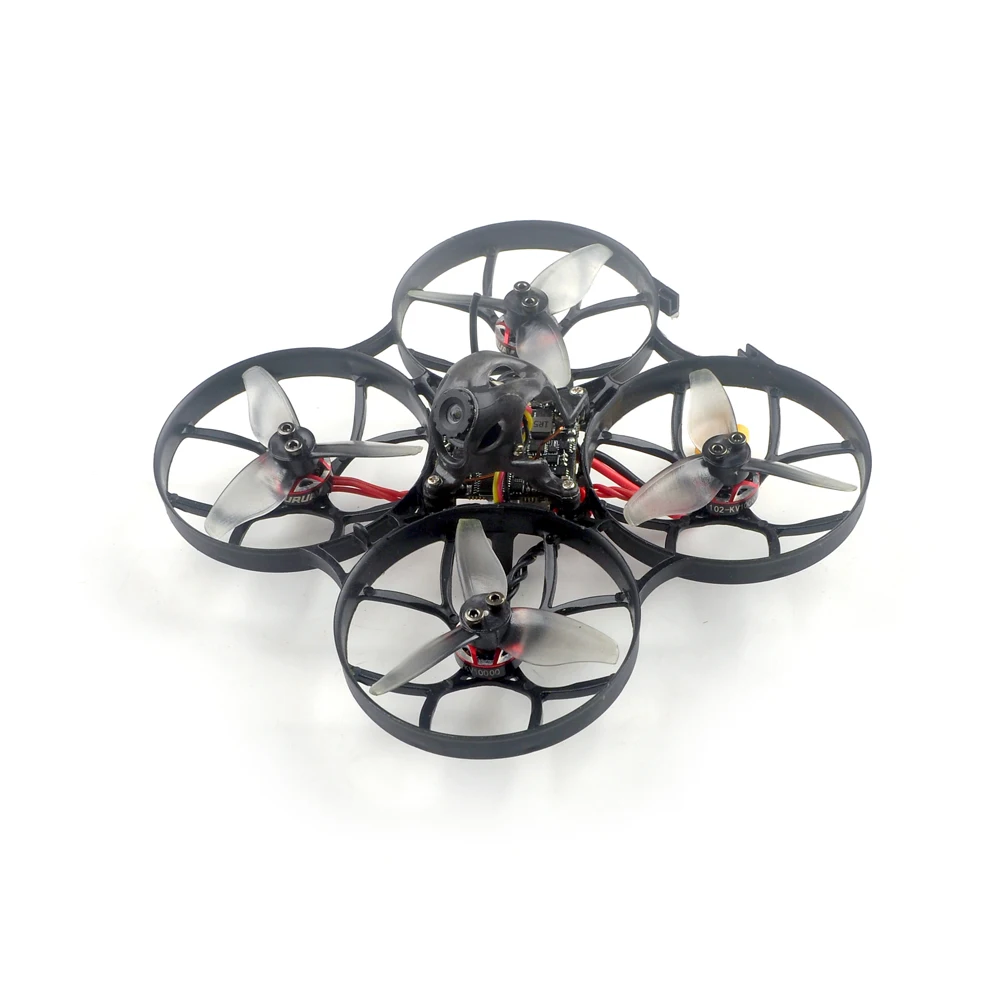

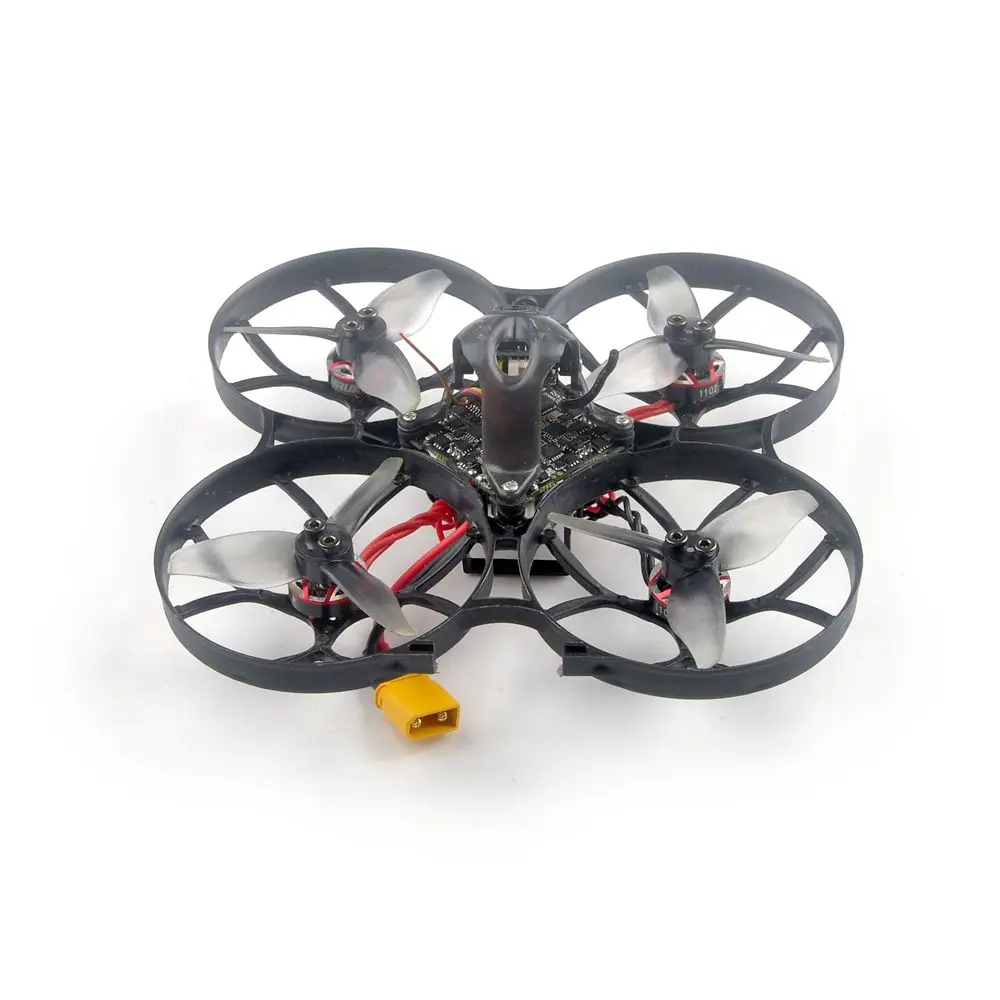

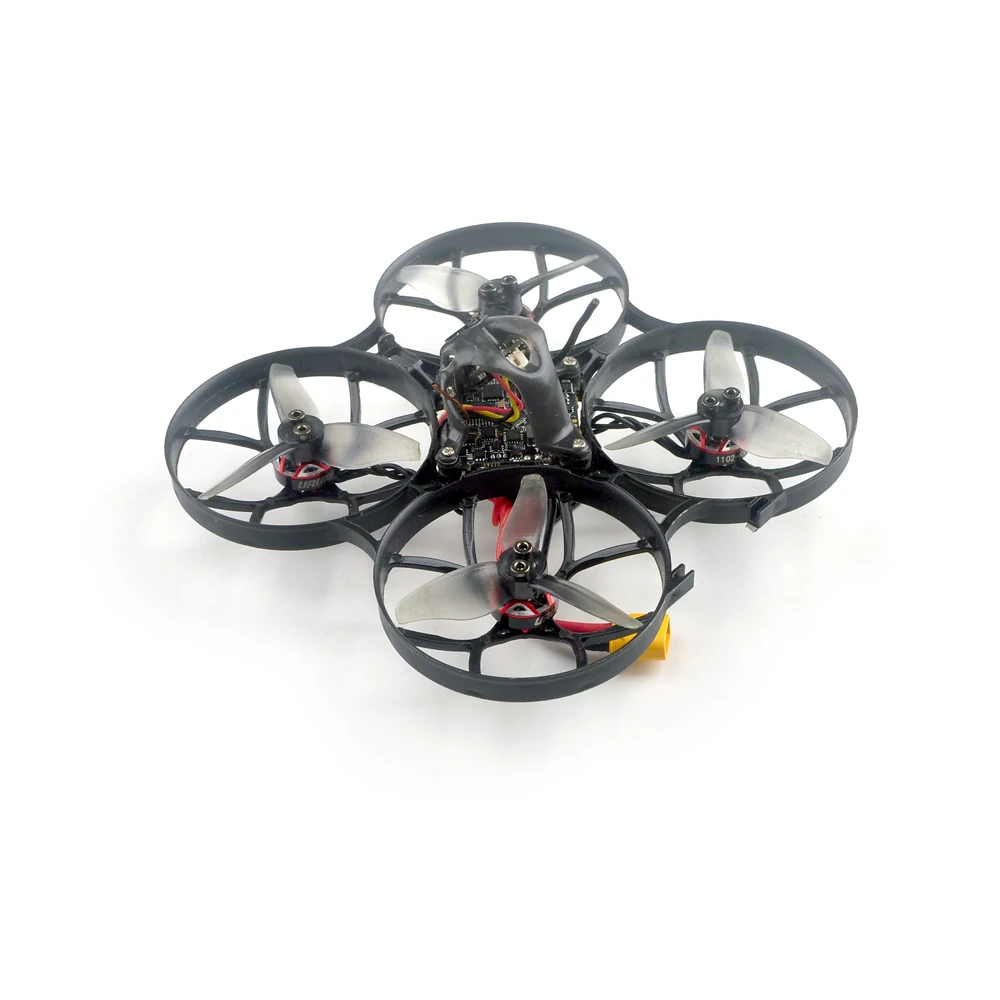

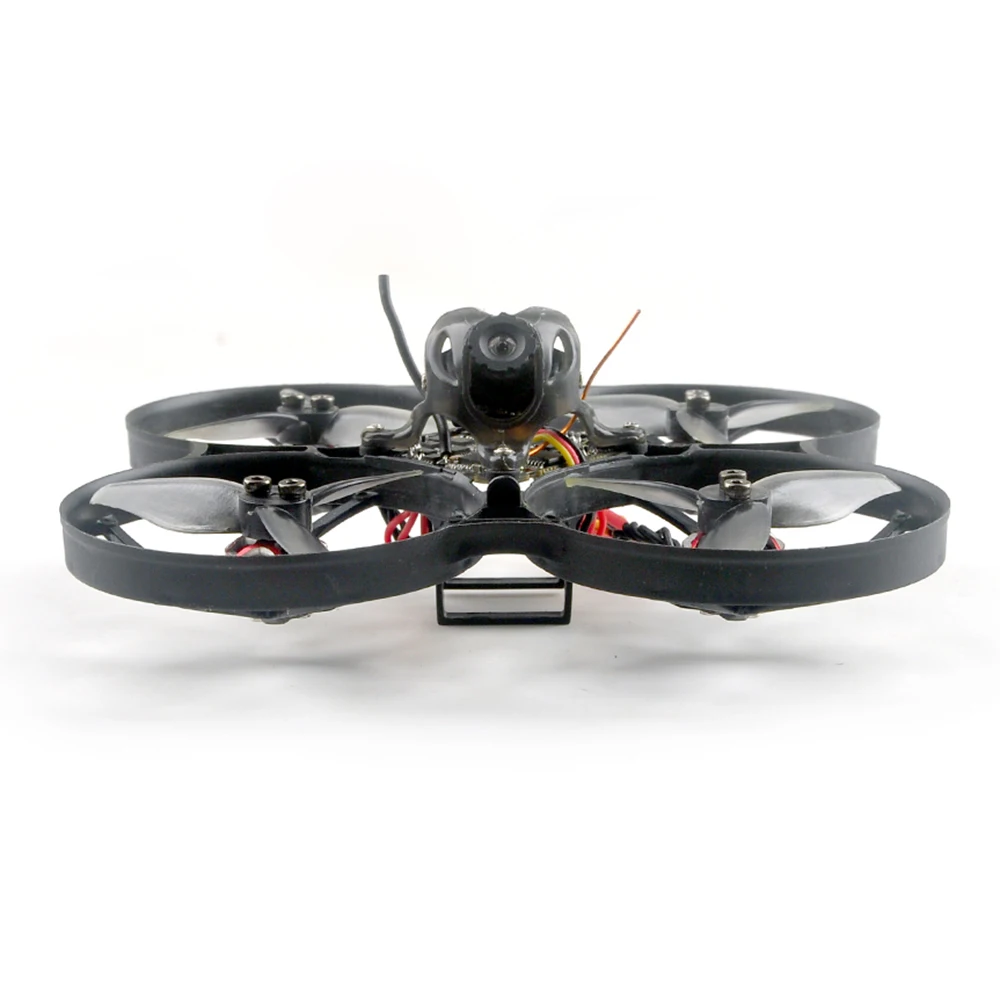

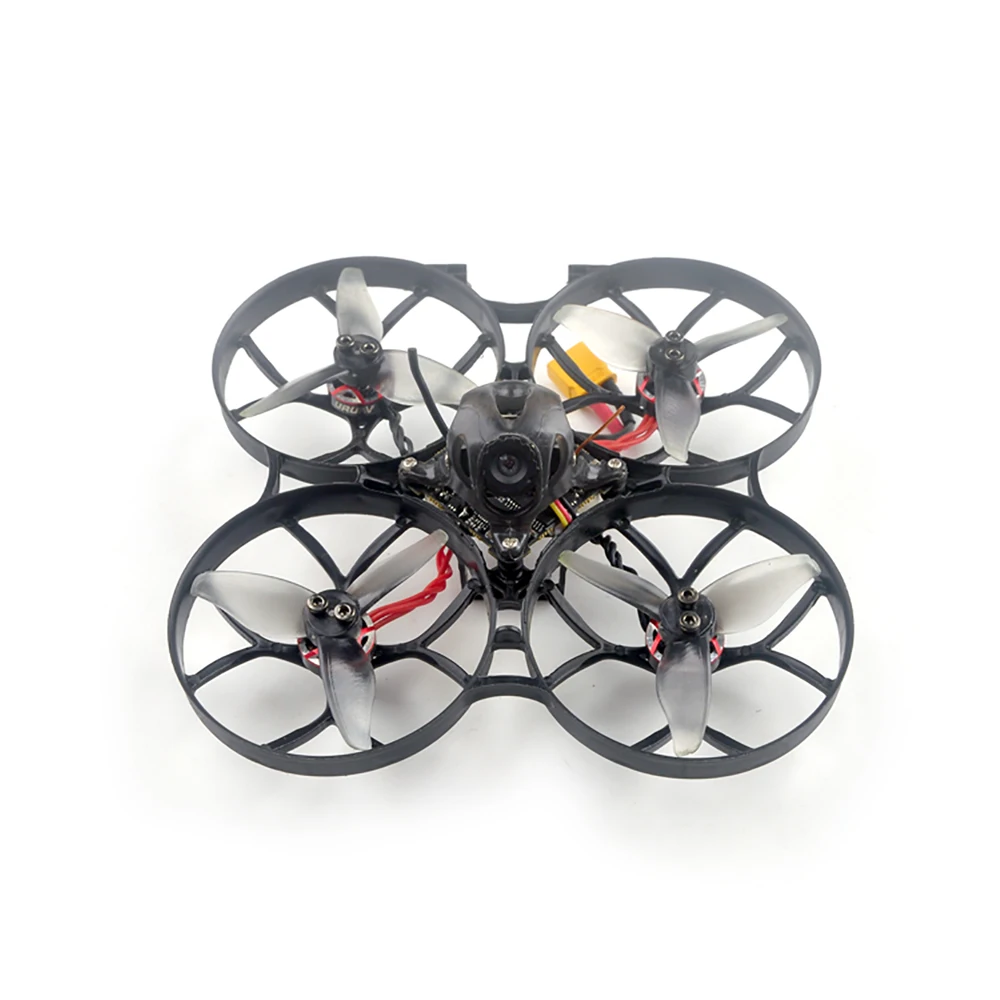

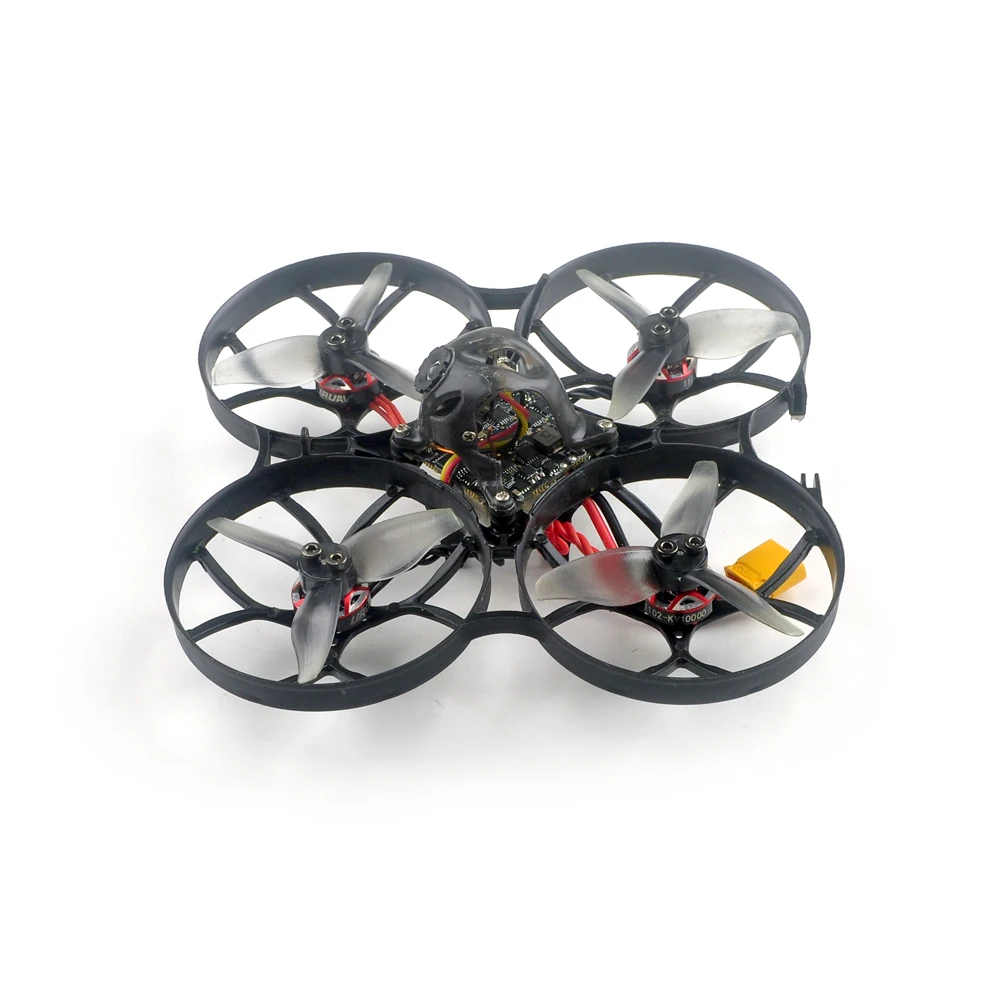

Дрон для самостоятельного FPV квадрокоптера Оди 85 мм 2S гоночный PNP/BNF с камерой Caddx

Дрон для самостоятельного FPV квадрокоптера Оди 85 мм 2S гоночный PNP/BNF с камерой Caddx

Уведомление

1. Это версия DIY, которая поставляется в разобранном виде.
2. Поставляется без аккумулятора и зарядного устройства.

Технические характеристики

Название бренда: URUAV
Наименование товара: UZ85
Колесная база: 85 мм
Размер: 115 мм x 115 мм x 45 мм

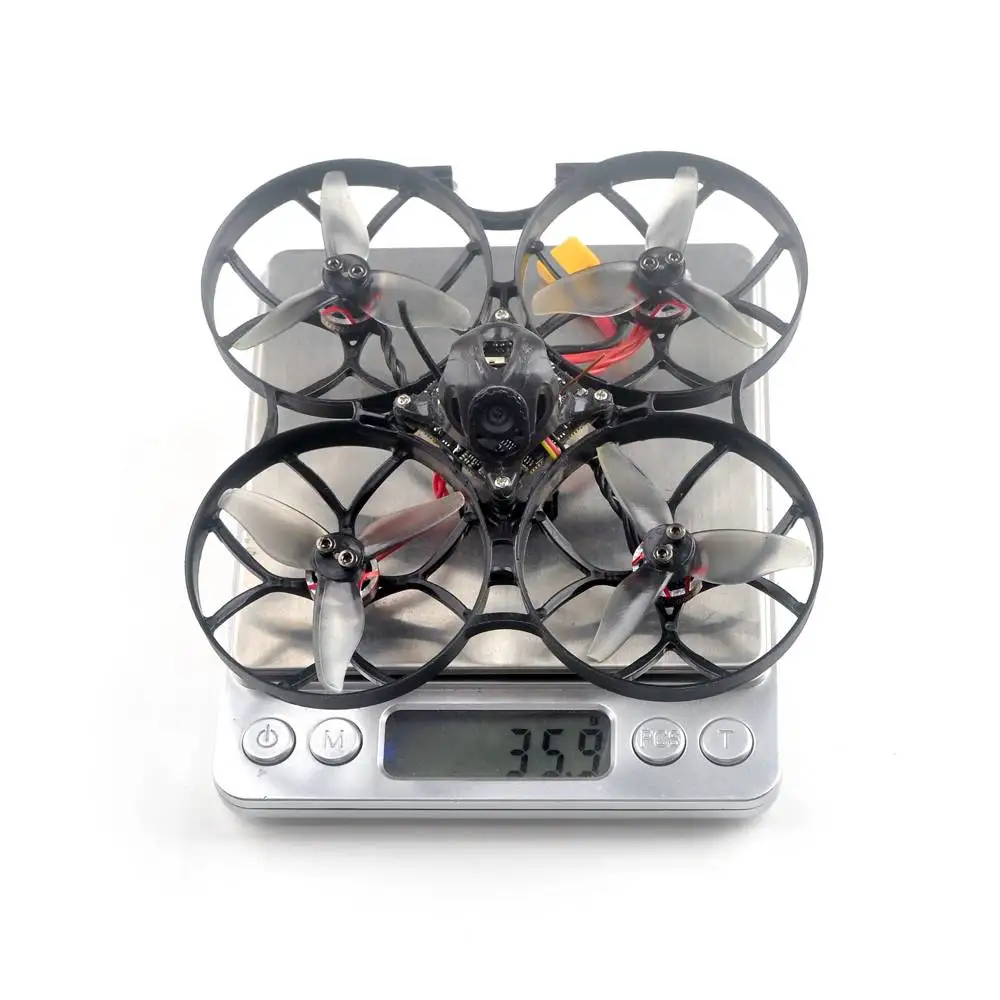

Вес: 36 г (без аккумулятора)
Совместимый аккумулятор: 2S 300mAh/350mAh/450mAh/520mAh

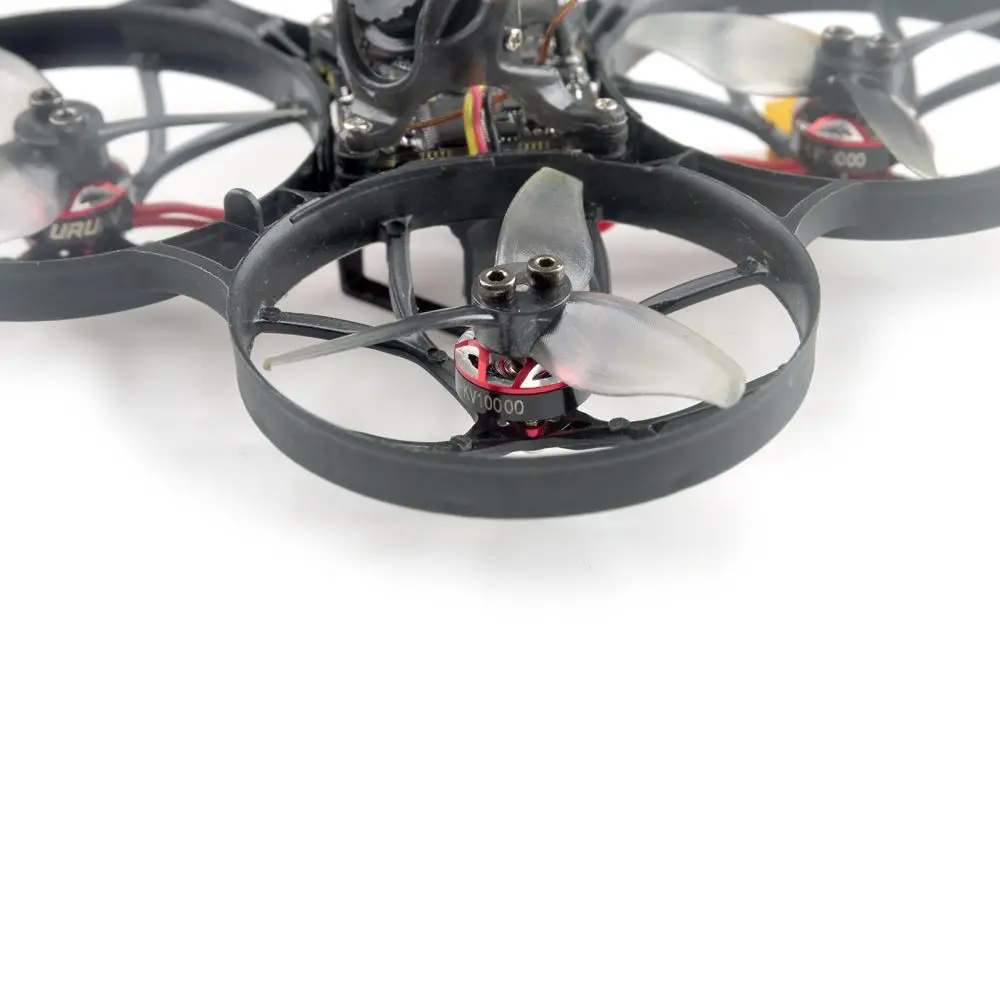

Двигатель

Режим: 1102 10000кв
Configu-ration:9N12P
Диаметр статора: 11 мм
Длина статора: 2 мм
Диаметр вала: 1.51.5 мм
Размер (диаметр * лен): Φ13.5мм * 16 мм
Вес (г): 2,8 г
Количество ячеек (Lipo):1-2S

Пропеллеры

Лезвия: 3
Материал: Поликарбонат
Шаг: 2,3 дюймов
Диаметр опорного диска: 52,17 мм
Толщина центра: 5 мм
Внутренний диаметр центрального отверстия: 1/1.5 мм
3 отверстия
Максимальная ширина опоры: 8,94 мм
Вес: 0,88 г

Контроллер полета

(Frsky SPI RX версия) CRAZYBEEX FR V1.0 контроллер полета прошивка цель: CrazybeeF4FR

(Flysky SPI RX версия) CRAZYBEEX FS V1.0 контроллер полета прошивка цель: CrazybeeF4FS

(Версия без приемника) CRAZYBEEX PNP

Цель прошивки V1.0: CrazybeeF4DX

MCU:STM32F411CEU6 (100 МГц, 512K вспышка)
Датчик: MPU-6000(SPI соединение)
Доска Размеры: 28,5*28,5 мм
Источник питания: 1-2S вход батареи (DC 2,9 V-8,7 V)
Встроенный 5A (каждый) Blheli_S 4in1 ESC Dshot600 готов
Встроенный Betaflight OSD (управление SPI)
Встроенный 5,8G VTX
Встроенный SPI Frsky/Flysky приемник или без приемника
Встроенный 5V 1A BEC
Встроенное Обнаружение напряжения

Бортовой 4в1 ESC

MCU обновлен до EFM8BB21
Источник питания: 1S LiPo/LiPo HV
Ток: 5А непрерывный, пик 6А (3 секунды)
Поддержка blhelisuit Programmable
Заводская Прошивка: S_H_50_REV16_7.HEX
Протокол по умолчанию: DSHOT600

Бортовой Frsky SPI D8 версия приемника

Совместимый приемник шины SPI Frsky D8
Совместимая модель передатчика D8, не входящего в ЕС
Каналы: 8 каналов
Поддержка Failsafe
Нет заземления помех (передатчик и приемник 1 м от земли): 100 м ~ 200 м

Бортовой Flysky SPI приемник версия

Совместимый приемник шины SPI
Протокол: Переключение AFHDS и AFHDS-2A
Каналы: 8CH(AFHDS) или 14CH(AFHDS-2A)
Поддержка Failsafe
Нет помех кургана (передатчик и приемник 1 м от земли): 100 ~ 200 м

Версия без приемника

Поддержка sbus/ibus/spectrum/tbs crsf приемник

Бортовой 5,8g VTX

Выходная мощность: 25 МВт
Частота: 40CH
Вход Напряжение: 3,3 V 5,5 V
Потребление тока: 300 мА (тип)
Частота: 5,8 ГГц 5 полос 40 каналов
С гоночной лентой
Smartaudio Ready

Камера Caddx ANT lite 1200tvl

Датчик изображения: 1/3 "CMOS сенсор
Горизонтальное разрешение 1200 ТВЛ
Переключаемая ТВ система NTSC/PAL
Поддержка меню
Изображение: 16:9
Внутренняя Синхронизация
Электронный затвор PAL: 1/50 ~ 100000; NTSC: 1/60 ~ 100000
Отношение S/N> 52 дБ (AGC OFF)
Видеовыход: CVBS
Объектив: 2,1 мм
Мин. 0.001Lux@F1.2 освещения
Автоматическое управление коэффициентом усиления: Да
BLC: Да
WDR: Global WDR
DNR: 2 DNR
Размеры 14 мм * 14 мм
Широкий Мощность Вход AC/DC 3,7-18V
Рабочая температура: -20 ℃ ~ + 60 ℃
Рабочая влажность: 20% ~ 80%
Вес: 1,5g (Н. В.)

Особенности:

1. Лучшая стоимость 2S whoop PNP Kit на рынке
2. 36 грамм 2s бесщеточный 85 мм whoop
3. Новый Контроллер полета AIO 4in1 CrazybeeX
4. Гладкий и мощный
5. CADDX ANT Lite камера

Вариант приемника:

Внутренняя версия SPI Frsky (совместима с ACCST D8/D16, рекомендуется режим D8)

Внутренняя версия SPI Flysky (совместима с AFHDS и AFHDS-2A передатчиком Flysky)

Нет внутренней версии приемника

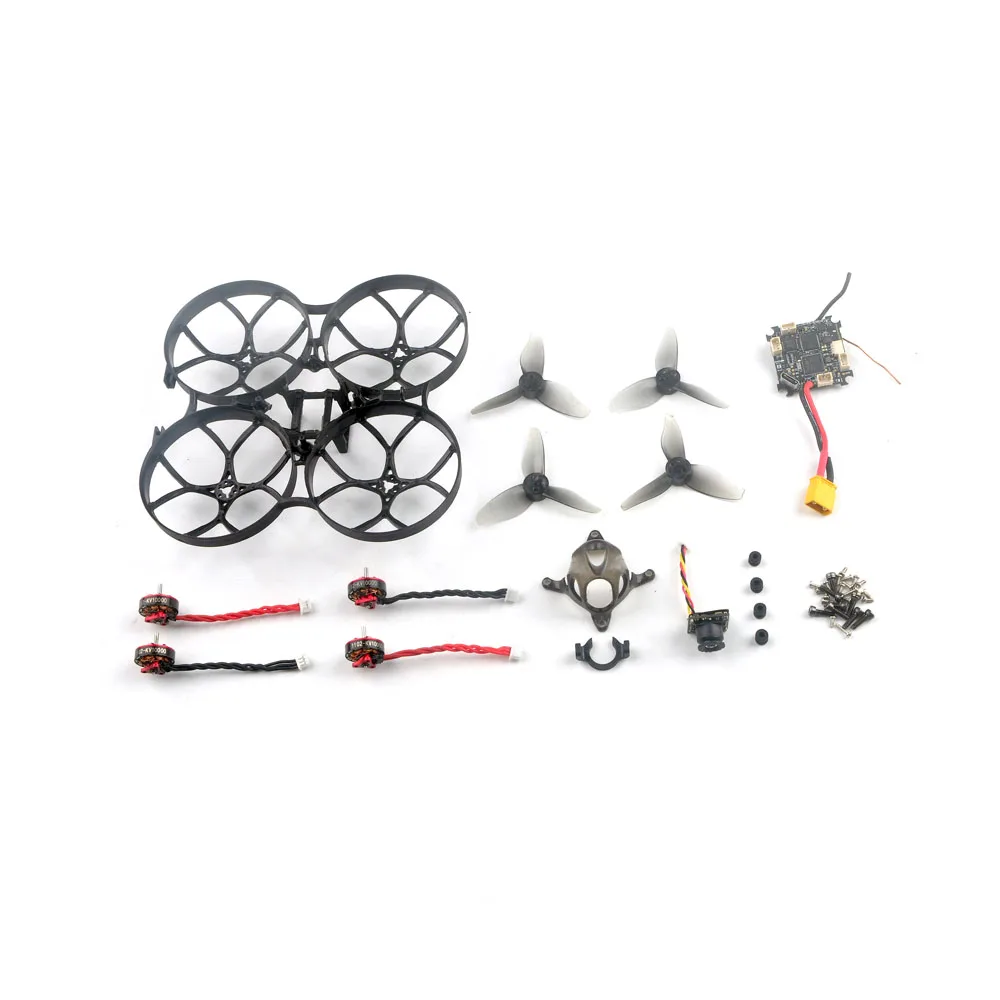

Посылка включает в себя:

Рама 1X85 мм
Option1: CrazybeeX FR V1.0 встроенный Frsky SPI D8/D16 приемник
Option2: CrazybeeX FS V1.0 Встроенный приемник Flysky SPI
Option3:CrazybeeX PNP V1.0 версия без приемника
4 X URUAV 1102 KV10000
1 X зубочистка Gemfan 2023 пропеллеры (2cw + 2ccw)
1 X Caddx Ant Lite 1200TVL Global WDR Nano FPV камера
1X5,8G 25 МВт 40ch vtx (система управления полетом встроенный)
