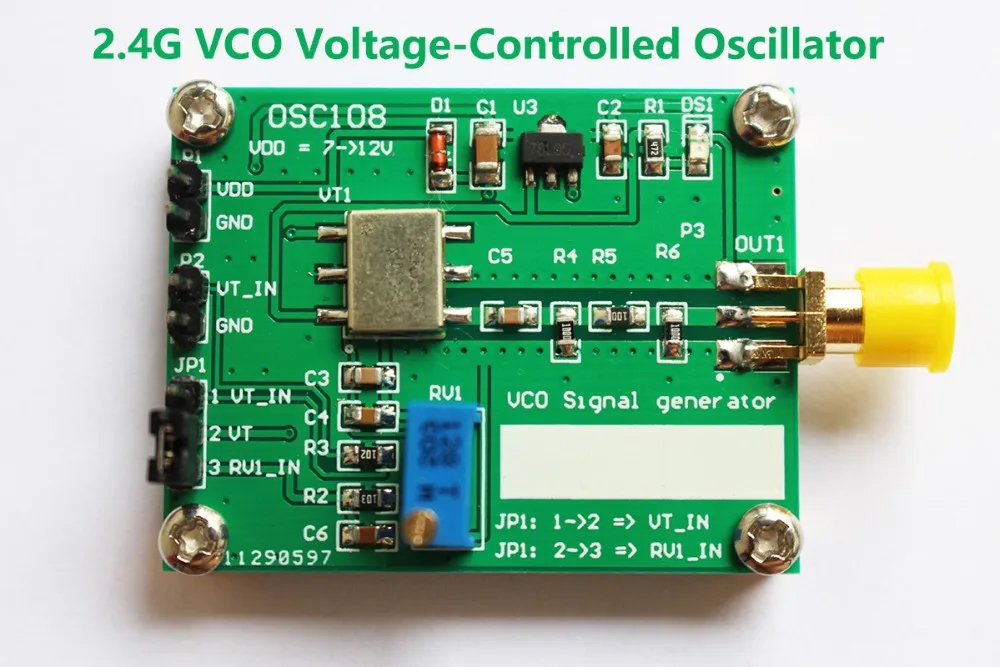

1pcs  RF Microwave VCO voltage controlled oscillator 2.4G

1.1 Module parameters

                                                  Parameter          Unit
Output frequency range           2300~2485          MHz
Maximum output amplitude         <5dBm           dBm
Working voltage                           7~12                V
Size                                              45*35              mm
Weight:                                          12                    g


2.0 P1 interface: VDD: positive power supply;
              GND: negative power supply;

      P2 interface: VT_IN: Input tuning voltage (VCO) signal (0~9V).
              GND: negative power supply.

      P3 interface: output signal. (RP SMA KE KHD outer screw inner hole)

      JP1 jumper: select external or internal (potentiometer) input tuning voltage,
               JP1: 1->2 => VT_IN;
               JP1: 2->3 => RV1_IN;

      RV1: internal (potentiometer) input tuning voltage;
