GPS HUD Дисплей на лобовом стекле C800 Многофункциональный OBD автоматический

GPS HUD Дисплей на лобовом стекле C800 Многофункциональный OBD автоматический

Примечание:

1. Модель OBD не может поддерживать некоторые машины, пожалуйста, свяжитесь с нами перед покупкой

2. Модель GPS для всех автомобилей

3. Пожалуйста, сообщите нам ваш адрес электронной почты, если вам нужен автомобильный список

C800 Head-Up Display OBD II GPS измеритель скорости Функция сигнализации практичный 2 в 1 HD C800 бортовой компьютер скоростной проектор Автомобиль HUD

Обратите внимание: Рабочее напряжение: 11 В ~ 18 В постоянного тока (12 В постоянного тока/200 мА), пожалуйста, используйте usb-кабель при напряжении выше 24 В.

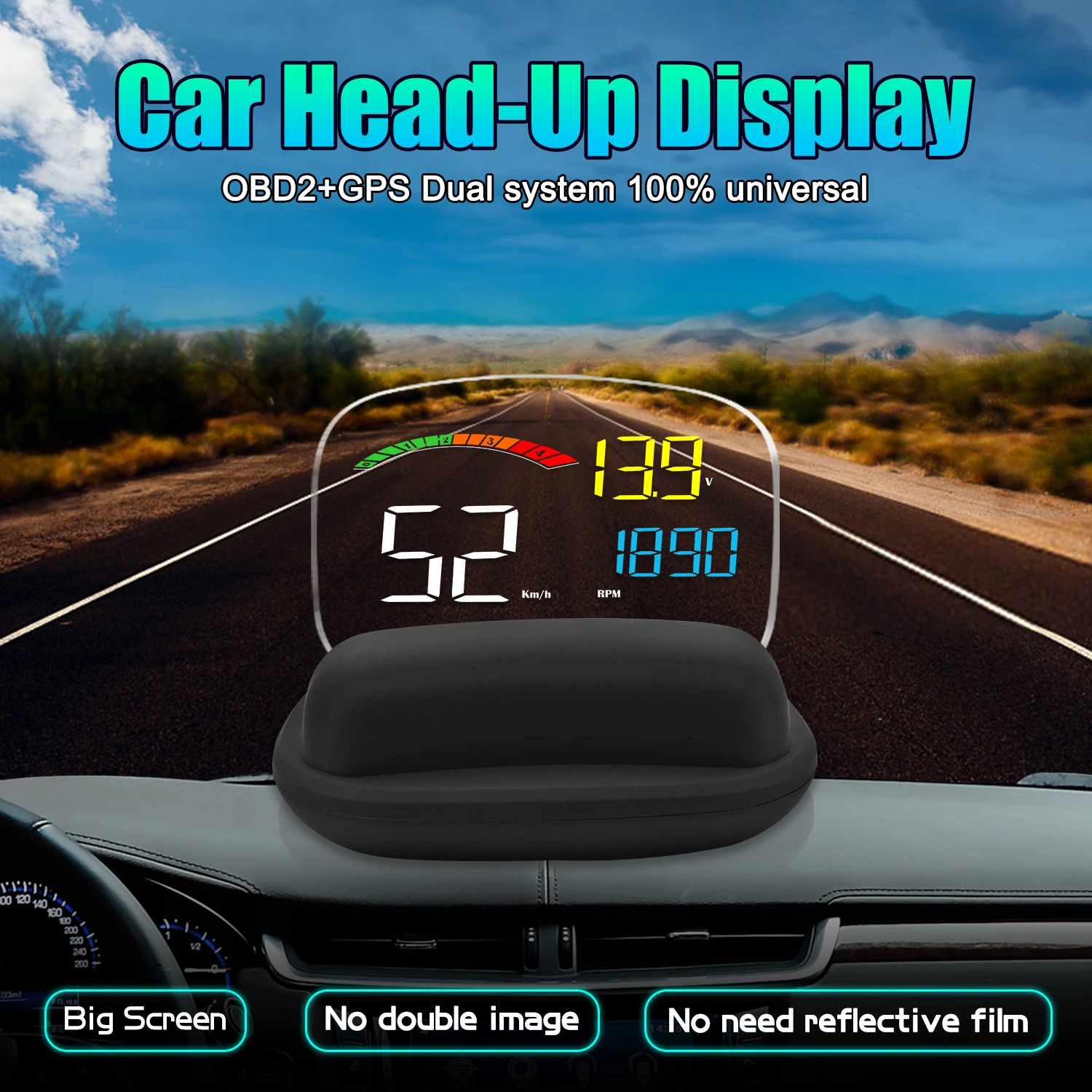

Введение продукта

HUD короткий для дисплея головы вверх. Он отображает данные вождения на лобовом стекле автомобиля, такие как скорость, об/мин, температура воды, расстояние поездки и т. Д.; Избегая водителей небезопасно из-за просмотра инструмента во время вождения. Водители могут мгновенно считывать информацию о вождении и всегда держать лучшее состояние на пути с HUD.

Технические параметры

1. Температура окружающей среды: - 40 °C- + 120 °C

Барометрический пресс: 86-106 кПа

Относительная влажность: 10%-95%

Голос окружающей среды:<= 60 дБ

2. Рабочее напряжение: 11 В ~ 18 В постоянного тока (12 В постоянного тока/200 мА)

3. Ток сна:<= 30 мА

4. Способ отображения: отражение виртуального изображения

5. Канал отображения: светодиодный дисплей

6. Коэффициент пропускания отражателя: 98%

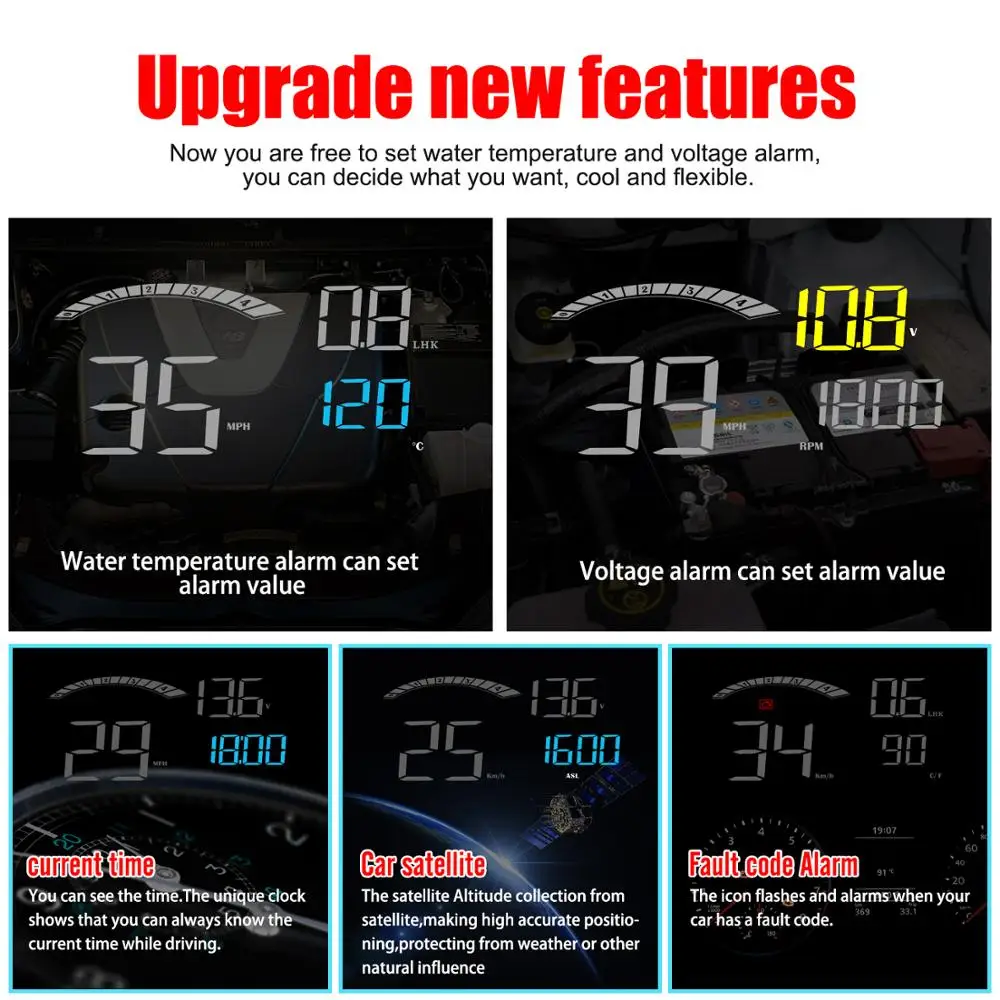

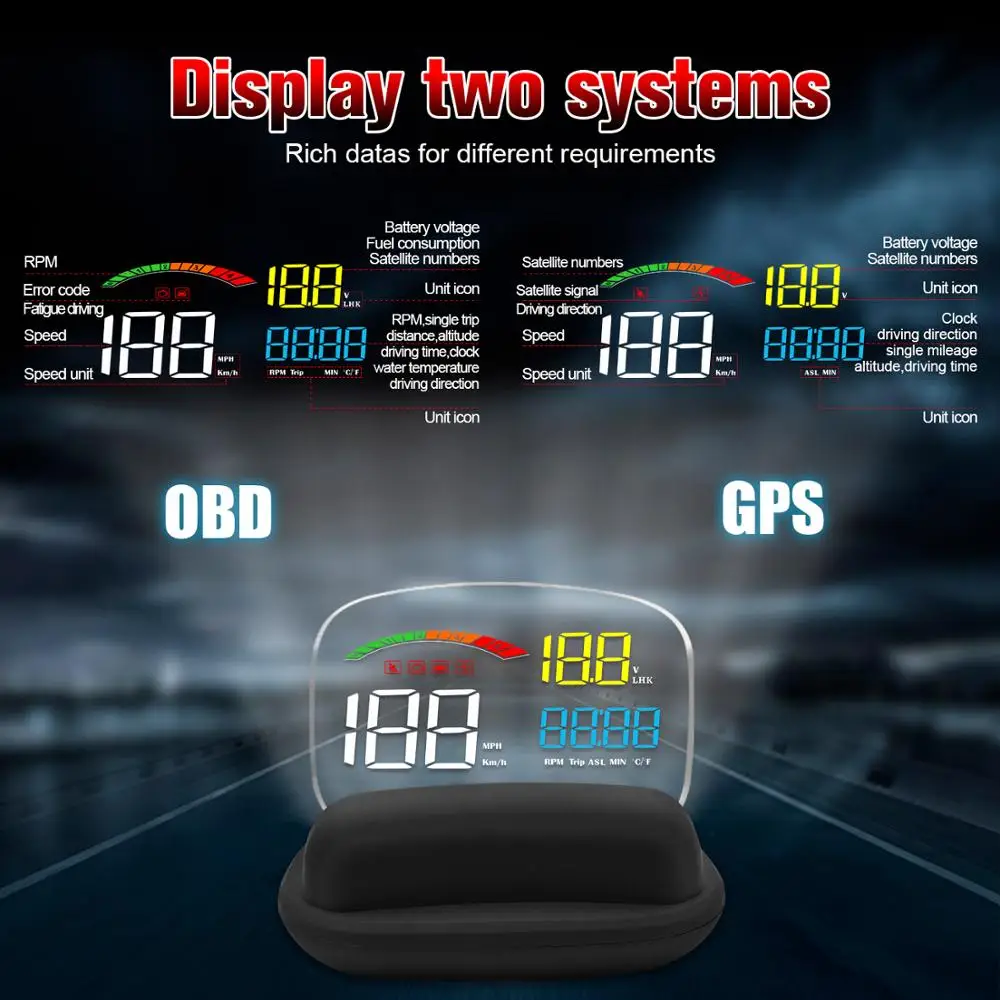

Функции отображения

1. Об/мин (режим OBD), спутниковые номера (режим GPS)

2. Режим OBD: напряжение батареи/расход топлива/спутниковые номера

Режим GPS: напряжение батареи/номера спутника

3. Значки: спутниковый сигнал/код ошибки/Усталость вождения/направление движения

4. Скорость

5. Единица скорости: км/ч = километр/час, миль/час

6. V = единица напряжения, LKH = единица расхода топлива, включая мгновенный расход топлива (скорость холостого хода),100 км мгновенный расход топлива (при вождении), средний расход топлива (после вождения)

7. Многофункциональный дисплей:

Режим OBD: об/мин, расстояние одной поездки, высота, время вождения, часы, температура воды, направление движения

Режим GPS: часы, направление движения, один пробег, высота, время вождения

8. Единицы измерения: об/мин = скорость двигателя, поездки = расстояние поездки, ASL = высота, мин = время вождения, ℃/F = температура воды

Устранение неисправностей OBD

1. Экран без дисплея и без питания

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если все еще нет дисплея, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. При включении HUD показывает только напряжение автомобиля и автоматическое отключение после нескольких секунд вождения.

HUD доступен только для автомобилей с OBD2 и EU-OBD соглашения (Европейский регион: после 2003 года, другие регионы: после 2007 года)

Продукты HUD не поддерживают протокол JOBD и OBDI.

3. Машина застревает или застревает во время вождения

(1) Пожалуйста, проверьте интерфейс OBD при подключении другого устройства (одна точка и две линии, позиционер, контроль давления в шинах, складной замок окна, ELM27 и т. Д.)

(2) модифицированные и модифицированные автомобили (навигация Центрального управления, электронный ускоритель дроссельной заслонки, круиз с фиксированной скоростью, компьютерная система была почищена, Пуск одной кнопкой, вход без ключа, удаленный запуск) вызовут крушение

Удалите другие устройства OBD и Выполните сброс заводской настройки.

4. Неточная скорость

(1) сначала проверьте правильность блока скорости или нет, блок скорости включает км/ч и MPH

(2) Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1, и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После настройки, вертикально нажмите в течение 5 секунд, чтобы сохранить его. (пример: если панель приборов показывает 100, и HUD показывает 103, затем измените значение HUD по умолчанию от 107 до 104)

5.Неточный расход топлива

Блок для расхода топлива L/100 км, HUD Дисплей является одним приводом расхода топлива, в то время как дисплей автомобиля интегрирован средний расход топлива вождения, так что это нормально, если есть разница.

HUD Дисплей три вида расхода топлива

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (L/H), это означает, что HUD может понять, сколько масла будет потребляться автомобиль после запуска двигателя в течение одного часа

B. Режим вождения: дисплей HUD мгновенный расход топлива 100 км

C. Завершение вождения: дисплей HUD является средним расходом топлива в 100 км, при выключении автомобиля HUD автоматически выключается в 10 с.

6. Калибровка часов

Когда HUD включен, удерживайте в течение 5 секунд, чтобы войти в меню настройки, короткое нажатие в наборе кнопок в меню 15, потяните вверх, чтобы добавить время GMT, потяните вниз, чтобы уменьшить время GMT, после завершения, удерживайте кнопку в течение 5 секунд, чтобы сохранить и выйти.

7. Автомобили стоп-звезды

Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 14 раз в меню 14, по умолчанию параметр 20, вверх или вниз изменить его на 180, затем время выключения будет 3 минуты, затем вертикальное нажатие в течение 5 секунд для сохранения и выхода, HUD отключится в течение 3 минут.

8. HUD не может автоматически ВЫКЛЮЧАТЬСЯ (RPM и скорость не выключены)

Вертикальный пресс за 5 секунд, чтобы ввести в меню настройки, короткое нажатие 13 раз в меню 13, параметр по умолчанию 0, вверх или вниз, измените его на 13,2 V или выше, вертикальный пресс в течение 5 секунд для сохранения и выхода.

GPS Устранение неполадок

1.Экран без дисплея, без питания

1. OBD соединении линии Чехол: запуск двигателя автомобиля, HUD для того, чтобы предотвратить потребеление энергии, Начальное напряжение Набор для 13,2 вольт, до тех пор, пока автомобиль после того, как напряжение достигли 13,2 вольт, чтобы автоматически загрузиться, проверьте, что линия OBD или линия зарядки автомобиля подключена к эластичному, Потяните вниз несколько раз, с usb-кабелем в сигаретное устройство дыма

2.HUD не может автоматически включаться или повторно гаснуть во время вождения

В соответствии с OBD линии связи: HUD будет выключить вай-Фай, когда напряжение ниже 13,2 v. Вертикально нажмите кнопку в (5s), чтобы войти в меню 11, отрегулировать по умолчанию параметр 13,2 до 12,8 или 12,6.

Если вы все еще не можете решить проблему, пожалуйста, используйте USB и Подключайтесь к автомобильному прикуривателю светильник

3. HUD не выключается автоматически после пламени

OBD линии связи: по умолчанию поворота напряжение 13,2 v.HUD автоматически включится в тех случаях, когда напряжение выше, чем 13,2, противоположности, он будет автоматически выключается. Пожалуйста, введите в меню 11 и изменения параметров до 13,5 в тех случаях, когда ваш HUD не может автоматически выключается.

Если вы все еще не можете решить проблему, пожалуйста, используйте USB и Подключайтесь к автомобильному прикуривателю светильник

4. Неточная скорость

Включите чехол, вертикально удерживайте клавишу набора в течение 5 секунд, чтобы войти в меню, отобразить меню 0, значение параметра 107, в зависимости от разницы между вами и приборной панелью, на циферблате или выделении, увеличение и уменьшение, разница в скорости. После регулировки Кнопка набора нажимается вертикально в течение 5 секунд для выхода.

5. Неточное время

Проверьте время GMT (по умолчанию GMT + 8). В соответствии с вашим часовым поясом для регулировки HUD. Вертикальное нажатие 5 секунд, чтобы войти в настройки меню, короткое нажатие 15 раз в меню 15, параметр показывает 8 или GMT + 8 раз (означает GMT + 8) кнопка «вверх» или «вниз» подстраивается под часовой пояс вашей страны.

После завершения настройки, нажмите на кнопку в течение 5 секунд, чтобы сохранить и выйти.
