Синусоидальный пропорциональный бесщеточный контроллер двигателя постоянного

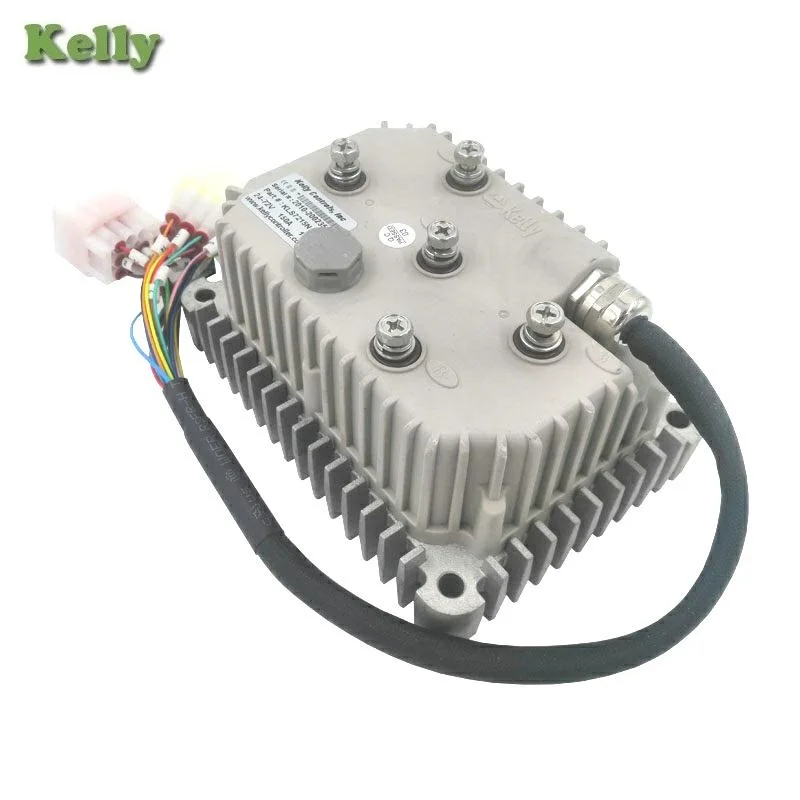

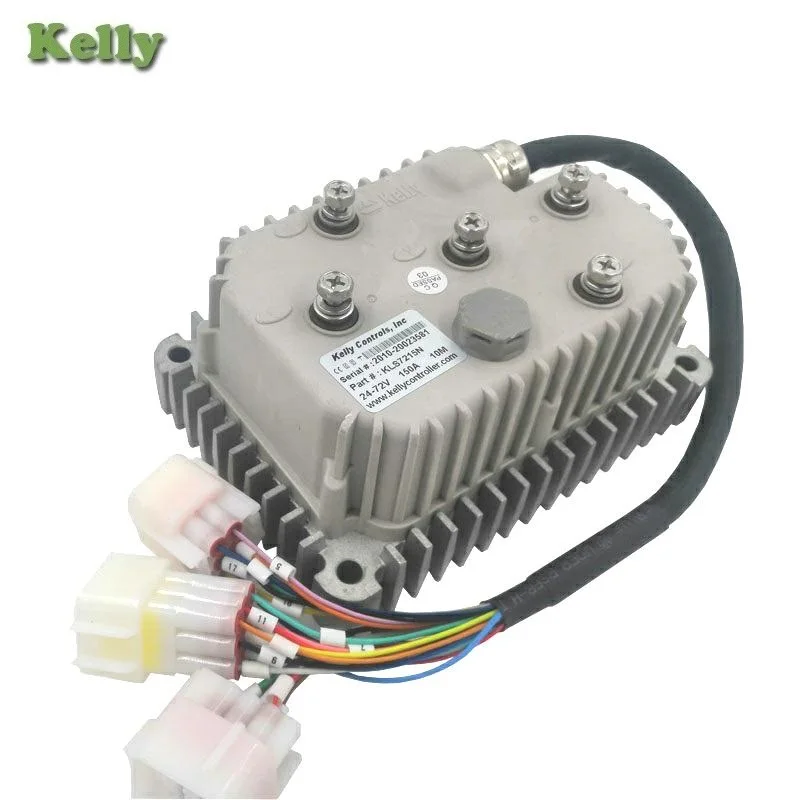

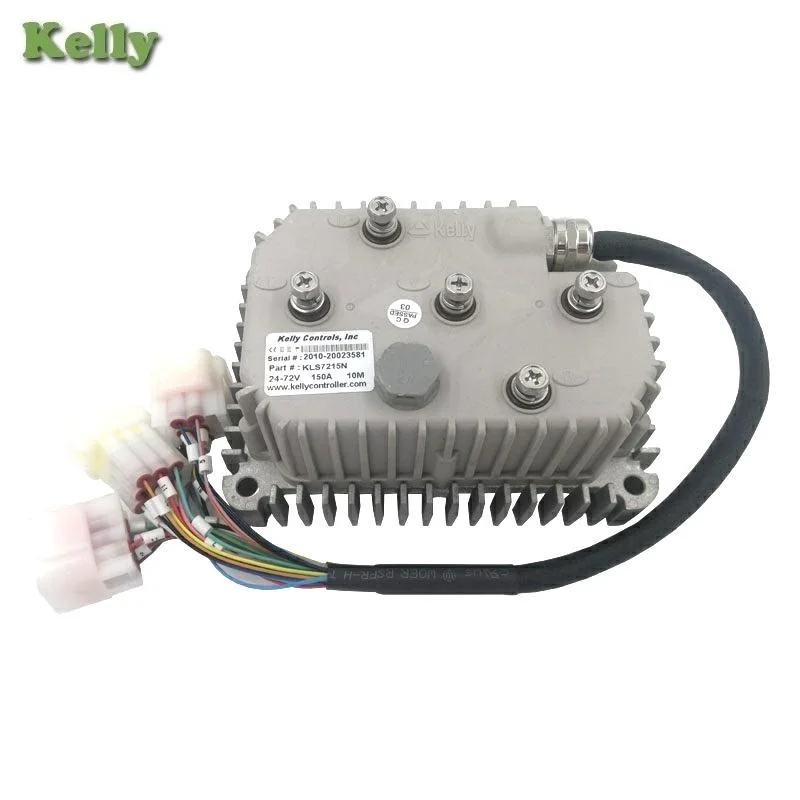

Синусоидальный бесщеточный контроллер двигателя KLS7215N,30-72 в, 1500 Вт



Ключевые особенности: Подходящий двигатель Тип: двигатель BLDC с датчиком Холла Подходящий Двигатель мощность: 1500 Вт Диапазон напряжения: 30-72 в Поддержка функции регенерации Поддержка программирования с помощью различных функций через Bluetooth или компьютер

Контроллер KLS должен снизить шум двигателя BLDC, особенно для двигателя концентратора. Двигатель BLDC должен основываться на 3 датчиках Холла. Клиенты могут запрограммировать контроллер KLS на программном обеспечении для ПК или Android App

Перед запуском контроллеров KLS вам необходимо выполнить функцию угла идентификации. И его можно выполнить с помощью программы ПК или приложения Andriod (с помощью адаптера с голубыми зубьями).

Подробная информация о ходе работы будет указана в руководстве контроллера KLS.

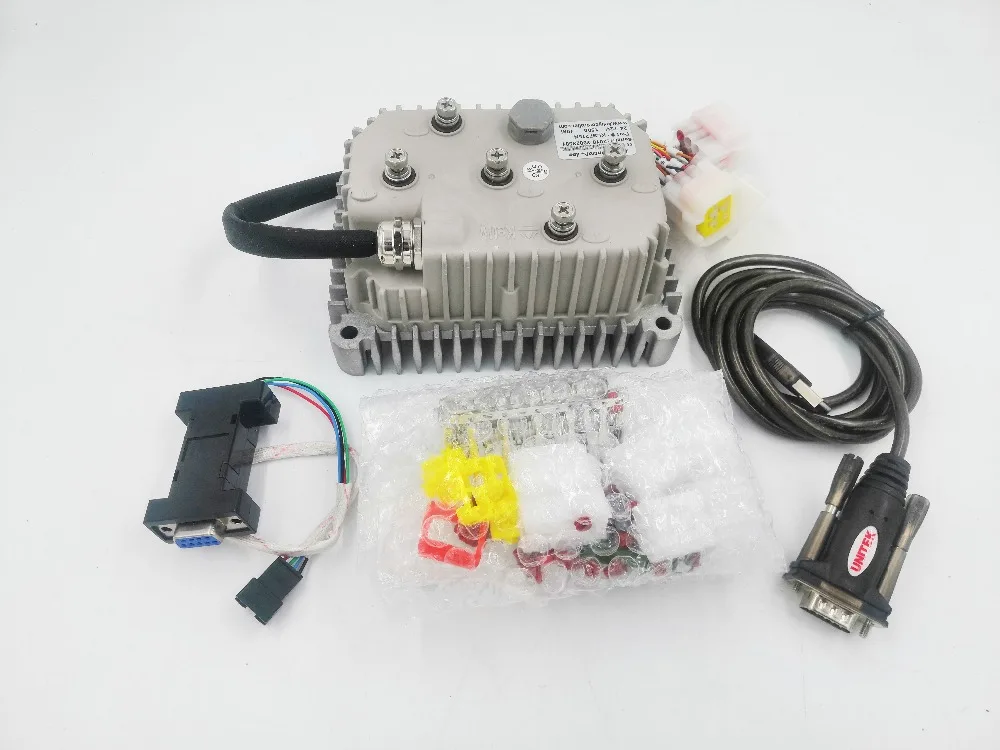

Примечание: посылка поставляется с программным кабелем, в комплект не входит Bluetooth

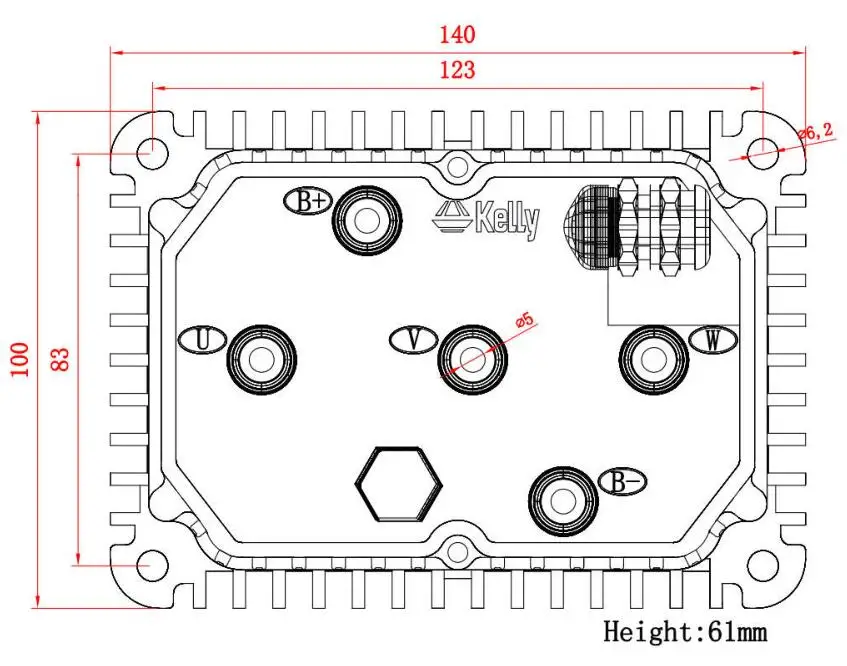

Размеры:

Основные функции: (1) Расширенное Обнаружение неисправности и защита. Светодиодный мигающий рисунок указывает на источники неисправностей. Клиенты также могут считывать код ошибки в программном обеспечении ПК или планшете Android. (2) контроль напряжения аккумулятора. Он прекратит работу, если напряжение аккумулятора слишком высокое, и он постепенно отрежет мощность привода двигателя при падении напряжения аккумулятора до тех пор, пока он полностью не отключится при предустановленной настройке «низкого напряжения аккумулятора». (3) Встроенный контур тока и защита от перегрузки по току. (4) регулируемый диапазон защиты температуры двигателя. (5) Резка тока при низкой и высокой температуре для защиты аккумулятора и контроллера. В настоящее время начинает пандус вниз под углом 90 ℃ чехол температуры, отключается при температуре не выше 100 ℃. (6) контроллер продолжает контролировать напряжение перезарядки аккумулятора во время торможения. (7) Максимальная обратная скорость и прямая скорость могут быть настроены отдельно от 20% до 100% соответственно. (8) 4pin разъем для RS232 порт и Z-TEK USB к RS232 кабель позволяет для конфигурации, программирование и обновление программного обеспечения, используя планшет, который должен быть на базе ОС Android. Люди могут делать то же самое на программном обеспечении ПК, используя стандартный кабель USB-RS232. (9) Возможность вывода a + 5 вольт и + 12 вольт для поставки различных видов датчиков Холла. (10)5 входов переключателя, которые активируются подключением к 12 В. По умолчанию для переключателя дроссельной заслонки, переключателя тормоза, переключателя заднего хода, переключателя вперед и переключателя повышения мощности. (11)2 аналоговых входа 0-5 В, которые по умолчанию используются для входа дроссельной заслонки и входа температуры двигателя. (12) копия сигнала одного из датчиков Холла. (13) настраиваемый переключатель повышения мощности. Позволяет достичь максимальной выходной мощности, если переключатель включен. (14) вход переключателя тормоза 12 В используется в разных портах от датчика температуры двигателя. В последней версии вы можете одновременно использовать как переключатель тормоза, так и датчик температуры двигателя. Контакт 25-это входной порт переключателя тормоза 12 В. Pin1-это входной порт датчика температуры двигателя. (15) дополнительная дроссельная заслонка джойстика. Бисимметричный сигнал 0-5 в как для переднего, так и для заднего хода. (16) настраиваемый мотор Защита от превышения температуры обнаружения и защиты с рекомендуемым термистор KTY84-130 или KTY84-150. (17)3 входа датчика положения холла. Открытый коллектор, подтягивание вверх. (18) Тормозной аналоговый регенератор. Этот регенерационный режим больше не нуждается в переключателе тормозов. Доступно только из программного обеспечения версии 0106.KLS, контроллер не поддерживает отражение. (19) Улучшенная функция торможения. Новая техника ABS обеспечивает мощное и плавное восстановление. Сигналаж может происходить на любой скорости до нуля скорости. Особенности: 1) интеллект с мощным микропроцессором. 2) Синхронное исправление, сверхнизкое падение, быстрый SVPWM и FOC для достижения очень высокой эффективности. 3) электронный реверсивный. 4) контроль напряжения на 3 фазах двигателя, шине и источнике питания. 5) контроль напряжения на источнике напряжения 12 В и 5 В. 6) Чувствительность тока на всех 3 фазах двигателя. 7) регулятор тока. 8) аппаратная защита от перегрузки по току. 9) защита оборудования от перенапряжения. 10) настраиваемый предел тока двигателя и тока аккумулятора. 11) низкая ЭМС. 12) светодиодный код неисправности. 13) Защита аккумулятора: резка тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора. 14) Прочный алюминиевый корпус для максимального отведения тепла и жестких условий окружающей среды. 15) прочные высоковольтные клеммы и прочные авиационные разъемы для сигнала малого размера. 16) термозащита: снижение тока, предупреждение и отключение при высокой температуре. 17) настраиваемые датчики положения Холла на 60 или 120 градусов. Контроллер может выполнять угол автоидентификации для различных градусов датчиков Холла. 18) настраиваемая высокая защита педали: контроллер не будет работать, если при включении будет обнаружена Высокая дроссельная заслонка. 19) умножение тока: Возьмите меньше тока с аккумулятора, выводите больше тока в двигатель. 20) Легкая установка: 3-проводной потенциометр будет работать. 21) Стандартный ПК/ноутбук для выполнения программирования. Клиентам есть еще один выбор для программирования контроллера KLS. Стандартный планшет с ОС Android для выполнения программирования. Нужен Z-TEK USB к RS232 кабель для подключения устройства управления для того, чтобы приложение в планшете. 22) предоставляется пользовательская программа. Прост в использовании. Без затрат для клиентов. 23) Поддержка двигателей с любым количеством полюсов. 24) до 70000 об/мин стандарт. (Электрические об/мин = механические об/мин * пары моторных полюсов; Пары моторных полюсов = моторные полюсы/2). Общие характеристики: • Частота работы: 20 кГц. • Ток батареи в режиме ожидания: <0,5 мА. • Ток питания датчика 5 В или 12 В: 40 мА. • Диапазон напряжения питания контроллера: PWR, от 18 до 90 в для контроллеров с номинальным или меньше 72 в. • Питание тока, PWR, 30 мА (стандарт). • Регулируемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: от 18 В до 1,25 * Номинальное напряжение. • Стандартный дроссельной заслонки Вход: 0-5 вольт (3-резистивный горшок), 1-4 года вольт (зал активный дроссельной заслонки). • Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-проволочный горшок для того чтобы произвести 0-5V сигнала. • Основной драйвер катушки контактора <2 А. • Диапазон рабочих температур полной мощности: от 0 ℃ до 70 ℃ (температура МОП-транзистора). • Диапазон рабочих температур: от-40 ℃ до 100 ℃ (температура МОП-транзистора). • Максимальный ток батареи: Настройка. Различные модели для KLS-N контроллера:
