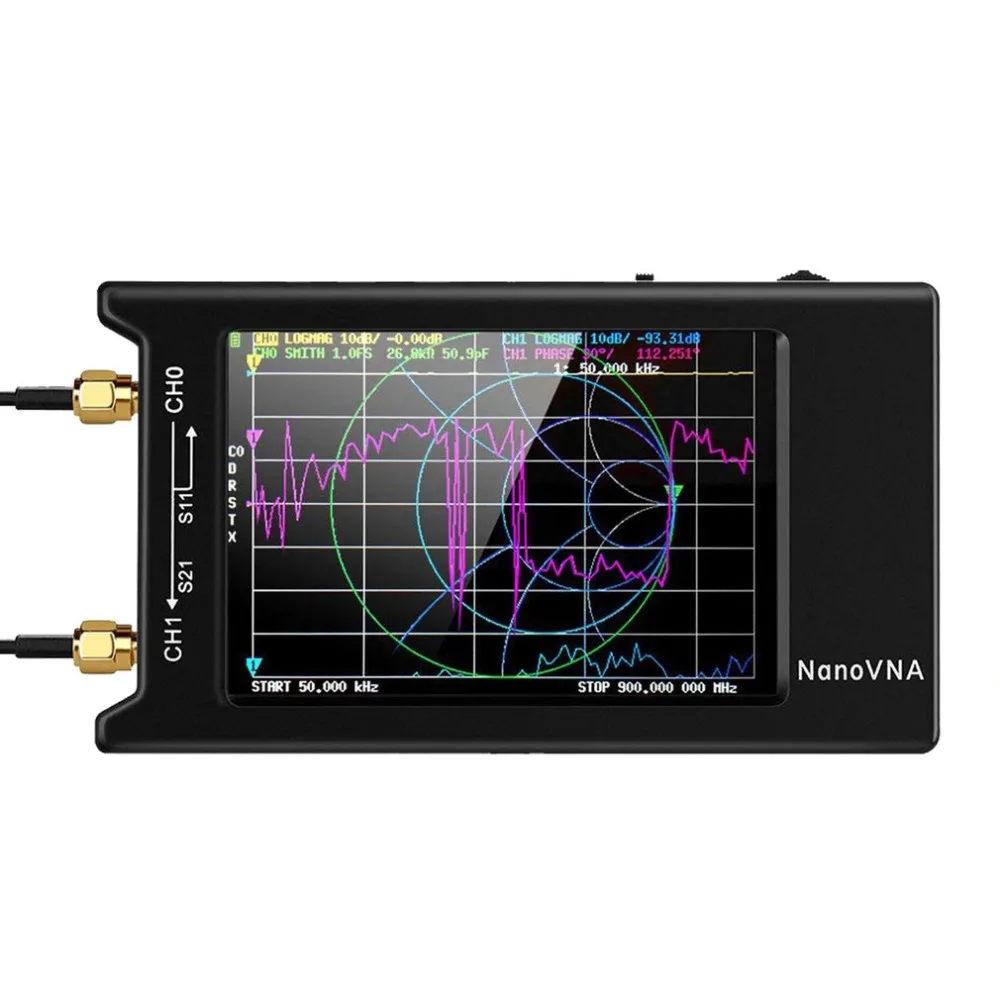

Векторный анализатор сети NanoVNA-H4, HF VHF UHF 1,5 ГГц, антенный анализатор с цифровым ЖК-дисплеем, стоячий волновой измерительный прибор

Особенности:

1. 4-дюймовый полноэкранный ЖК-экран добавляет регулировку постоянного тока, что делает его более четким при использовании на улице и более удобным для использования в помещении.
2. Электрический мост оптимизирован для полного использования гармоник Si5351, и теперь 5-я гармоника может использоваться для измерения до 1,5 ГГц.
3. При использовании основной волны выходной уровень CH0 увеличивается до 0 дБм, а измерение отражения более точное.
4. Устранить аномалию нановны-н до 6 МГц.
5. Воспроизводите разработанную схему управления питанием, еще больше снижая шум блока питания, уменьшая помехи блока питания USB, уменьшая ток зарядки и защищая аккумулятор.
6. Оптимизированная схема PCB, вмещающая батарею 1950 мАч, используется более 8 часов; Защищенный интерфейс UART для легкого самостоятельного расширения.

Спецификация:
Корпус из АБС-пластика: около 75 мм x 133 мм x 18 мм/2,95*5,24*0,71 дюйма (без исключения выступов)
Частота измерения: 50 кГц ~ 1,5 ГГц
Радиочастотный выход: 0 дБм (± 2 дБ, фундаментальная волна)
Точность частоты: <2ppm
Стабильность частоты: <0,5 ppm

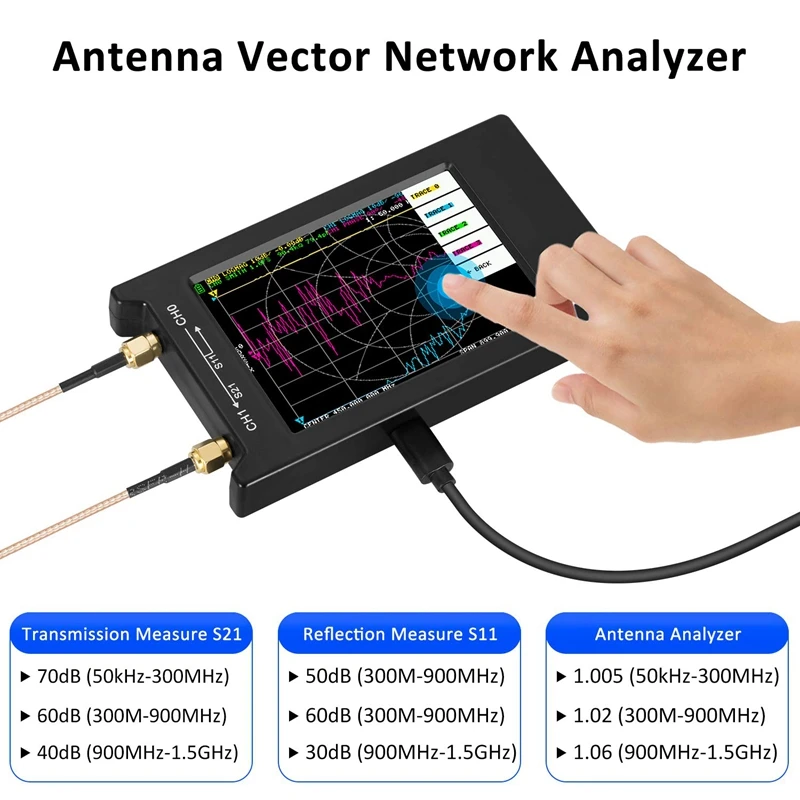

Диапазон измерения: 70дБ (50 кГц-300 МГц), (60дБ (300 м-900 МГц), 40дБ (0,9 г-1,5 ГГц) включить расширенную прошивку);
(При использовании гармонического измерения необходимо обращать внимание на ошибку, вызванную нелинейным преобразованием фундаментальной волны)
Порт SWR: <1,1
Показ: 3,95 "TFT (320x480)
Интерфейс USB: режим связи USB type-C: CDC (последовательный)
Питание: USB 5V 200mA, встроенный аккумулятор 1950mAh, максимальный зарядный ток 1A
Количество точек калибровки: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, отметка: 4, Сохранение настроек: 5
Измерение параметров S, соотношение стоячих волн напряжения, фазы, задержки, диаграммы Смита, анализа временных доменов.
Размер подарочной коробки: около 24x14x3 см/9,45*5,51*1,18 дюйма
Вес набора: около 0,37 кг

Комплектация:
Хост NanoVNA * 1 (включая 4-дюймовый сенсорный экран, аккумулятор 1950 мАч)
15 см SMA штекер-штекер RG316 RF кабель * 2

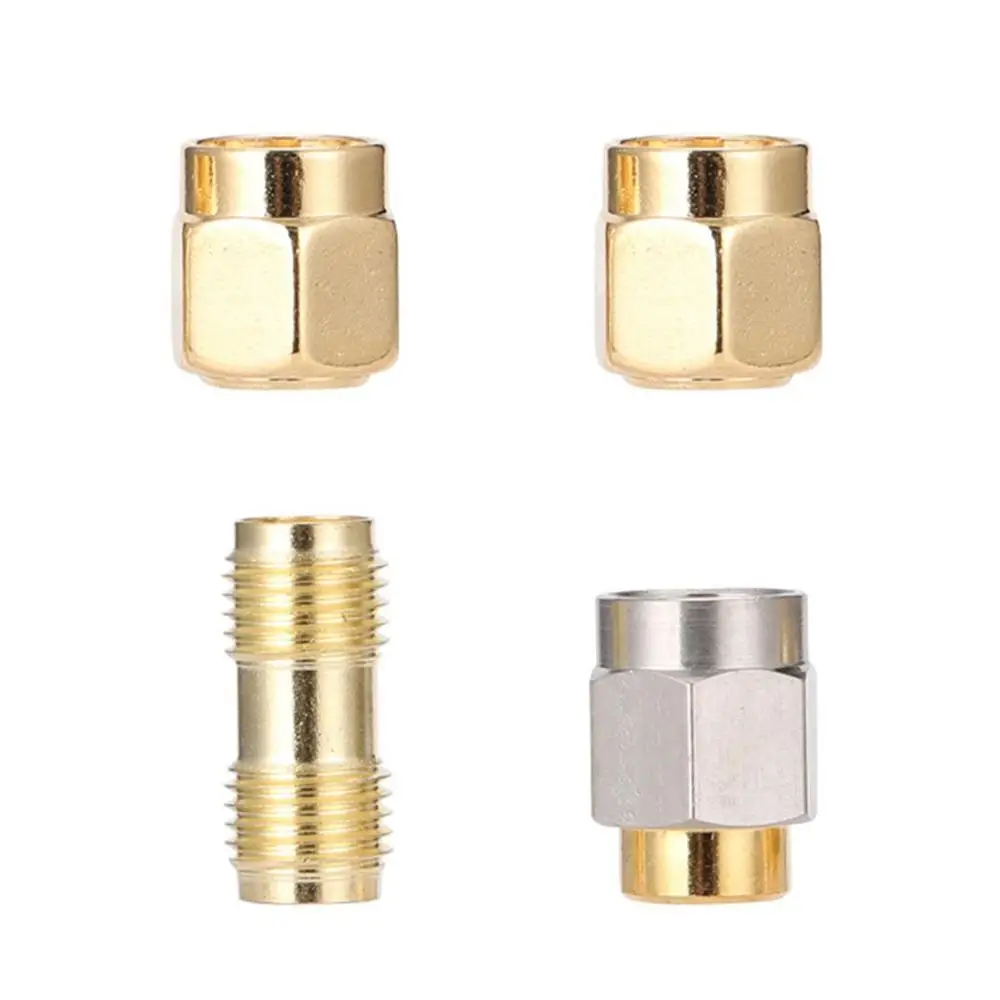

Разъем SMA «Мама-мама» * 1
Простой калибровочный набор SMA короткий * 1
Простой калибровочный набор SMA OPEN * 1
Простая Калибровочная установка SMA нагрузка * 1
Кабель USB Type-C для передачи данных * 1
Type-C к Type-C * 1 (поддерживает подключение к телефонам Android)
