Келли контроллер KLS14401 8080I оптоизолированный синусоидальный бесщеточный

KLS14401-8080I,24-144 в, 400А, синусоидальный бесщеточный контроллер двигателя
Ключевые особенности:

Подходящий Двигатель: двигатель BLDC с датчиком Холла

Подходящий Двигатель: 1000 Вт-12000 Вт

Диапазон напряжения: 144 в (макс. V)

Пиковый фазовый ток: 400A

Поддержка нескольких функций Regen

Поддержка программируемых с различными функциями через Bluetooth или компьютер

Связь CAN-BUS доступна

KLS8080I/IPS разработан с оптоизолированной технологией. Мы указываем 8-30 в для источника питания, который должен быть изолирован от основной аккумуляторной батареи B +/B-. Для источника питания можно использовать изолированный конвертер DCDC или отдельный аккумулятор 12 В.

Перед запуском двигателя для контроллеров KLS вам необходимо выполнить идентификационный угол. И это может быть сделано с помощью программы PC или приложения Andriod (хотя адаптер Blue-tooth).

Информация о ходе работы будет показана в руководстве контроллера KLS.

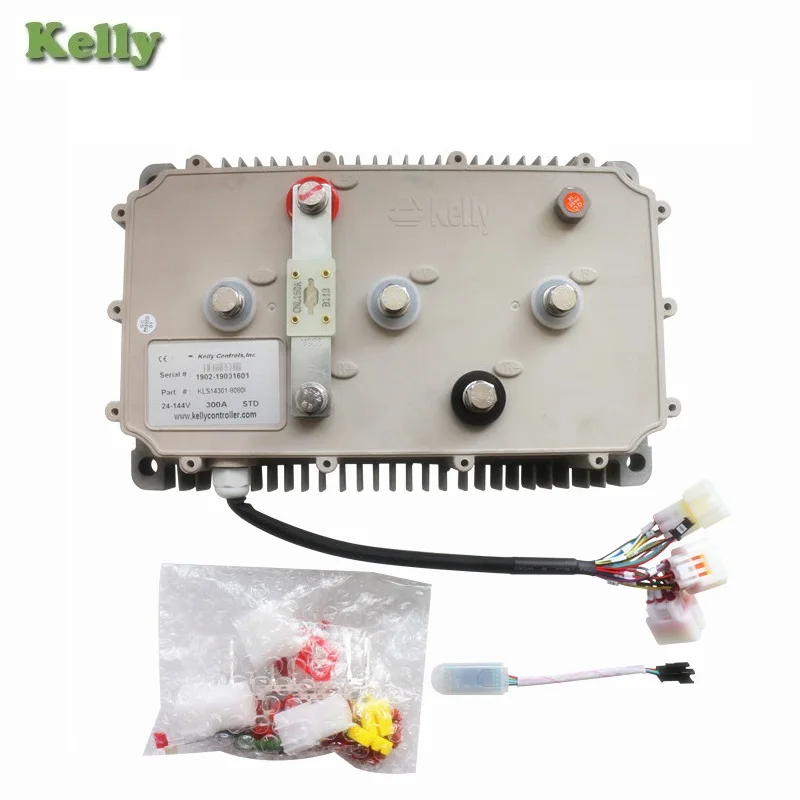

Примечание: посылка поставляется с программным кабелем, не включает Bluetooth

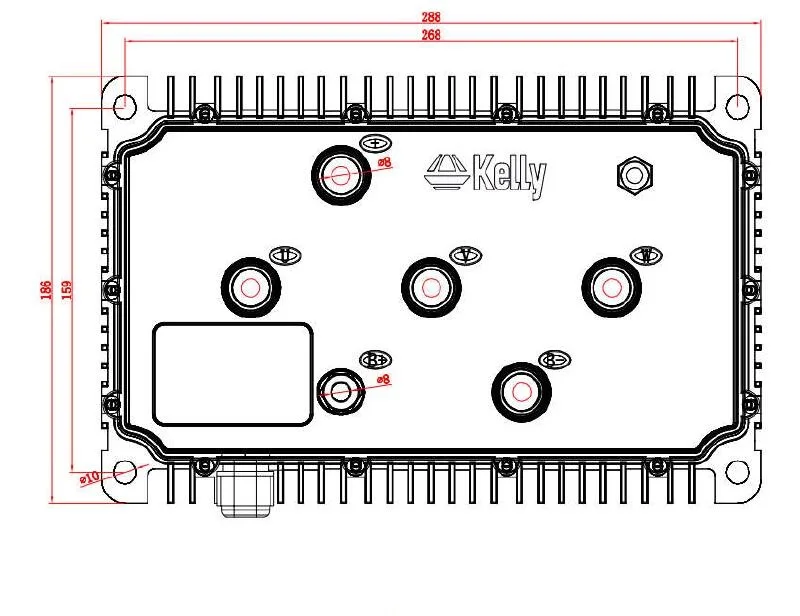

Размеры:

Общие функции:Расширенное Обнаружение и защита неисправностей. Клиенты также могут прочитать код ошибки в программном обеспечении ПК или планшете Android.Мониторинг напряжения батареи. Это остановит вождение, если напряжение батареи слишком высокое, и он будет постепенно сокращать питание двигателя, так как напряжение батареи падает, пока он не выключается полностью при заданном «низком напряжении батареи».Встроенная петля тока и защита от перегрузки по току.Настраиваемый диапазон защиты температуры двигателя.Уменьшение тока при низкой температуре и высокой температуре для защиты аккумулятора и контроллера. Ток начинает скатываться при температуре 90 ℃ чехол, выключается при 100 ℃.Контроллер отслеживает напряжение подзарядки аккумулятора во время торможения regen.Максимальная обратная скорость и скорость вперед могут быть настроены между 20% и 100% соответственно и отдельно.4-контактный разъем в порт RS232 и Z-TEK usb-кабель RS232 позволяют конфигурировать, программировать и обновлять программное обеспечение с помощью планшета, который должен быть основан на ОС Android. Люди могут делать то же самое на ПК программного обеспечения, используя вместо этого стандартный кабель USB к RS232.Обеспечение выхода a + 5 вольт и + 12 вольт для подачи различных видов датчиков Холла.5 входов переключателя, которые активируются при подключении к 12 В. По умолчанию используется переключатель дроссельной заслонки, переключатель тормоза, переключатель заднего хода, переключатель переднего хода и переключатель повышения.3 аналоговых 0-5 в входов, которые по умолчанию для дроссельной заслонки, тормозного аналогового входа и ввода температуры двигателяКопия сигнала одного из датчиков.Настраиваемый переключатель boost. Обеспечивает максимальную выходную мощность, достижимую, если переключатель включен. Эффект такой же, как и полное положение дроссельной заслонки, даже если вы не поверните дроссельную заслонку.12 В тормозной переключатель вход используется в разных портах от датчика температуры двигателя. Вы можете использовать функции тормозного выключателя и датчика температуры двигателя одновременно на последней версии. Штырь 25 12V Тормозной переключатель входной порт. Pin1-входной порт датчика температуры двигателя.Дополнительный джойстик дроссельной заслонки. Двусимметричный сигнал 0-5 в для движения вперед и назад.Настраиваемый Датчик температуры двигателя и защита с рекомендуемым термистором KTY84-130/150 или KTY83-122.3 входа датчика положения холла. Открытый коллектор, вытяните вверх. Sin/Cosin датчики скорости входы.Тормозной аналоговый режим regen. Этот режим regen больше не требует тормозного переключателя для поддержки. Доступно только в версии программного обеспечения 0106 или расширенной версии.Улучшенная Тормозная функция regen. Новая технология ABS обеспечивает мощный и гладкий regen. Реген может происходить на любой скорости до нулевой скорости.Круизный контроль. Можно активировать только в прямом направлении.KLS-8080I/IPS поддерживает функцию can bus. Это 250 кбит/с. По умолчанию KLS-8080I/IPS контроллер включает функцию CAN bus.Функция Bluetooth. Требуется небольшой преобразователь Bluetooth, который необходимо приобрести в дополнение к нашему веб-сайту. Этот маленький конвертер полезен только для контроллера KLS.Может поддерживать три функции скорости на последней версииОсобенности:Интеллект с мощным микропроцессором.Синхронное исправление, сверхнизкое падение, быстрое SVPWM и FOC для достижения очень высокой эффективности.Электронный реверсивный механизм.Мониторинг напряжения на 3 фазах двигателя, шине и источнике питания.Мониторинг напряжения на источнике напряжения 12 В и 5 В.Сила тока на всех 3 фазах двигателя.Цикл управления током.Защита от перегрузки по току.Защита от перенапряжения.Настраиваемый лимит для тока двигателя и тока батареи.Низкий уровень ЭМС.Защита аккумулятора: уменьшение тока, предупреждение и выключение при настраиваемом высоком и низком напряжении батареи.Прочный алюминиевый корпус для максимального рассеивания тепла и суровых условий.Прочные терминалы с высоким током и прочные авиационные разъемы для малого сигнала.Тепловая защита: отключение тока, предупреждение и выключение при высокой температуре.Контроллер может сделать auto_Identification угол для различных синусоидальных/косиновых датчиков скорости. Может регулировать точку нулевого перехода и амплитуду сигнала в соответствии с различными датчиками скорости синуса/косина.Настраиваемая высокая защита педали: контроллер не будет работать, если высокий уровень дроссельной заслонки будет обнаружен при включении.Умножение тока: отнимает меньше тока от батареи, выводит больше тока к двигателю.Простая установка: 3 проводной потенциометр будет работать.Стандартный компьютер/ноутбук для программирования. Есть еще один выбор для клиентов, чтобы программировать KLS контроллер. Стандартный планшет с ОС Android для программирования. Нужен Z-TEK usb-кабель RS232 для подключения контроллера к программе приложения в планшете.Предоставляется пользовательская программа. Прост в использовании. Без затрат для клиентов.Поддержка двигателей с любым количеством полюсов.До 70000 электрических оборотов в минуту. (Электрические об/мин = механические об/мин * пары полюсов двигателя; Пары полюсов двигателя = полюсы двигателя/2).Характеристики:Частота работы: 10 кГц или 20 кГц.Ток батареи в режиме ожидания: <0,5 мА.Ток подачи датчика 5 В или 12 В: 40 мА.Диапазон напряжения питания контроллера: ШИМ, от 8 в до 30 В для pin7 и pin6, которые должны быть изолированы от основной аккумуляторной батареи B +/B-.Ток подачи, PWR, 30mA типичный.Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: 18V до 1,25 * Номинальное напряжение.Стандартный вход дроссельной заслонки: 0-5 вольт (3 провода резистивный горшок), 1-4 вольт (зал активной дроссельной заслонки).Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-проволочный горшок для того чтобы произвести 0-5V сигнала.Полный рабочий диапазон температур: 0 ℃ до 70 ℃ (температура MOSFET).Диапазон рабочих температур: от-40 ℃до 100 ℃ (температура MOSFET).Максимальный ток батареи: настраивается.Различные модели контроллеров KLS-8080I:
