Разъем FGG металлический разъем для яиц 2Pin 3Pin 4Pin Push-Pull самоблокирующийся авиационный разъем 00B 0B 1B сварочный автомобильный Кабельный разъем

Нажмите и потяните самоблокирующийся прецизионный разъем авиации введение.:

Коннектор широко используется в авиации, аэрокосмической, корабельной, Оружейной, коммуникационной, железной дороге, медицинском оборудовании, автомобилях, нефтеразведке и других областях.

1. Нажимайте и нажимайте самозамок, быстро вставляйте, прост в использовании.

2. Высокая точность, экономит место, красиво и изысканно.

3, вилка имеет прямой и локоть.

4. Метод установки:
Фиксируется внутренними и внешними двойными гайками, плавающим стыковым соединением.

Типы штифта:Тип соединения проволоки, длинная изогнутая игольчатая печатная плата типа, короткая прямая игольчатая печатная плата типа, угловой пластиковое покрытие печатная плата типа, и т. Д.;

5, в зависимости от установки гнезда разного размераРазмер отверстия, Количество ядер:

7 мм отверстия (B 00): 2 3 4 5 Pin

Отверстие 9 мм(0B):2 3 4 5 6 7 9 Pin

12МмОтверстия(1B):2 3 4 5 6 7 8 10 12 14 16 Pin

15 ммОтверстия(2B):2 3 4 5 6 7 8 10 12 14 16 18 19 pin

Отверстия 18 мм (3 B):2 4 5 6 8 10 12 14 16 18 20 26 30 Pin

6. Разъем имеет следующий размер хвостового зажима для выбора, пожалуйста, оставьте сообщение, какой размер вы хотите, когда вы размещаете заказ:

00B: 3,0

0B: 3,0, 4,0, 5,0

1B: 4,0, 5,0 6,0, 7,0

2B: 5,0, 6,0, 7,0, 8,0, 9,0

3B: 7,0,8,0,9,0,10,0,11,0

Примечание: Если вы не оставили сообщение или примечание, мы отправим фрагмент следующим образом:
0B 5,0 мм
1B 6,0 мм
2B 10 Pin или менее 8,0 мм
10-19 Pin 9,0 мм
3B 2-7 Pin 9,0 мм
8-12 Pin 10,0 мм

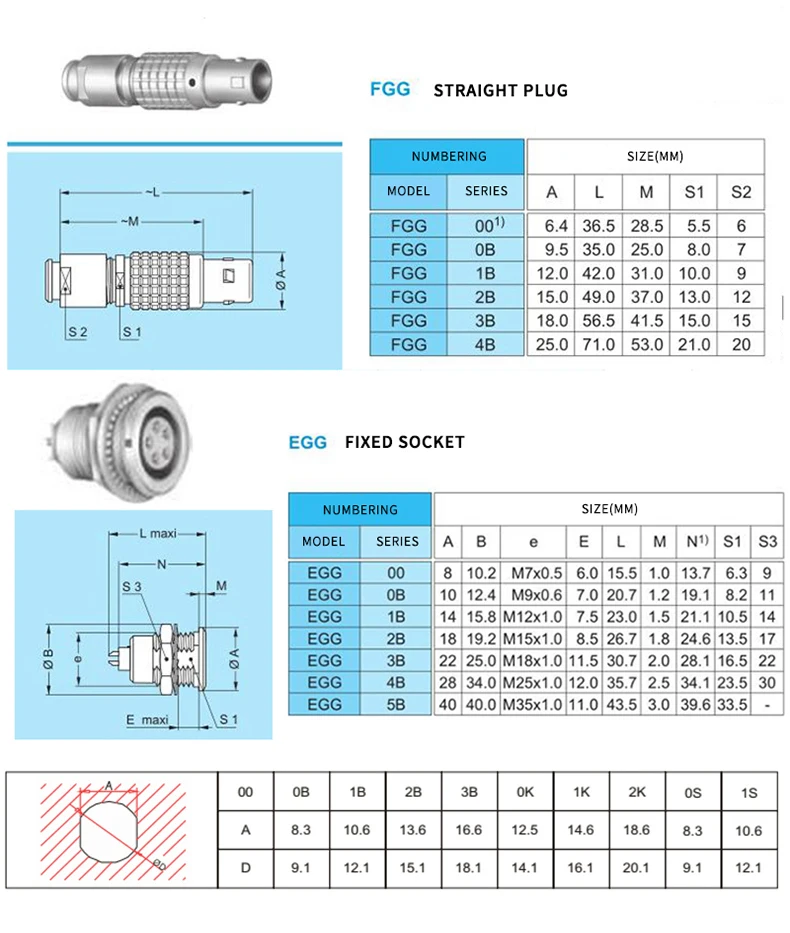

Чертеж размеров штепсельной вилки и розетки:

(См. A. Наружный диаметр резьбы гнезда, то есть размер отверстия, см. E.)

Размер открывания панели:

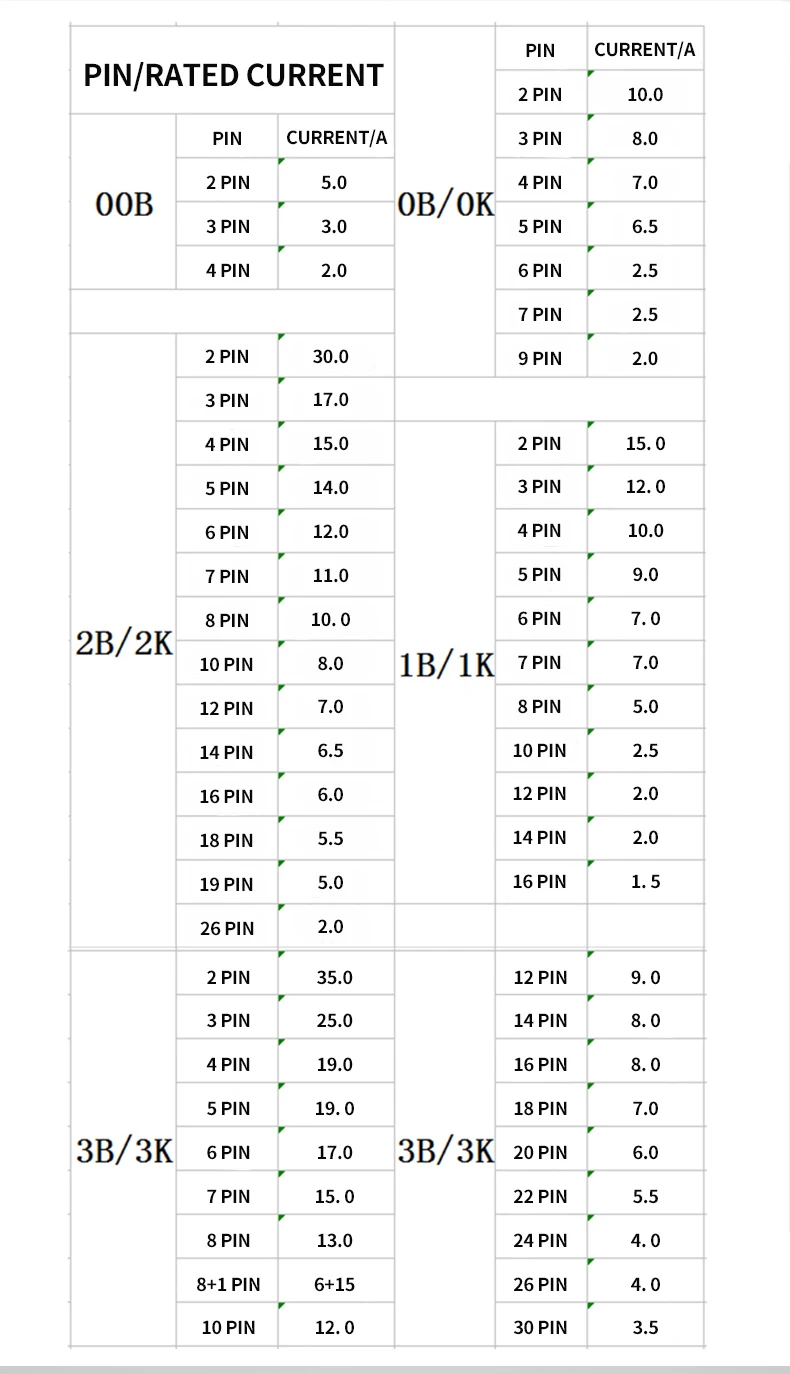

Максимальный перегрузки по току сердечника иглы:
