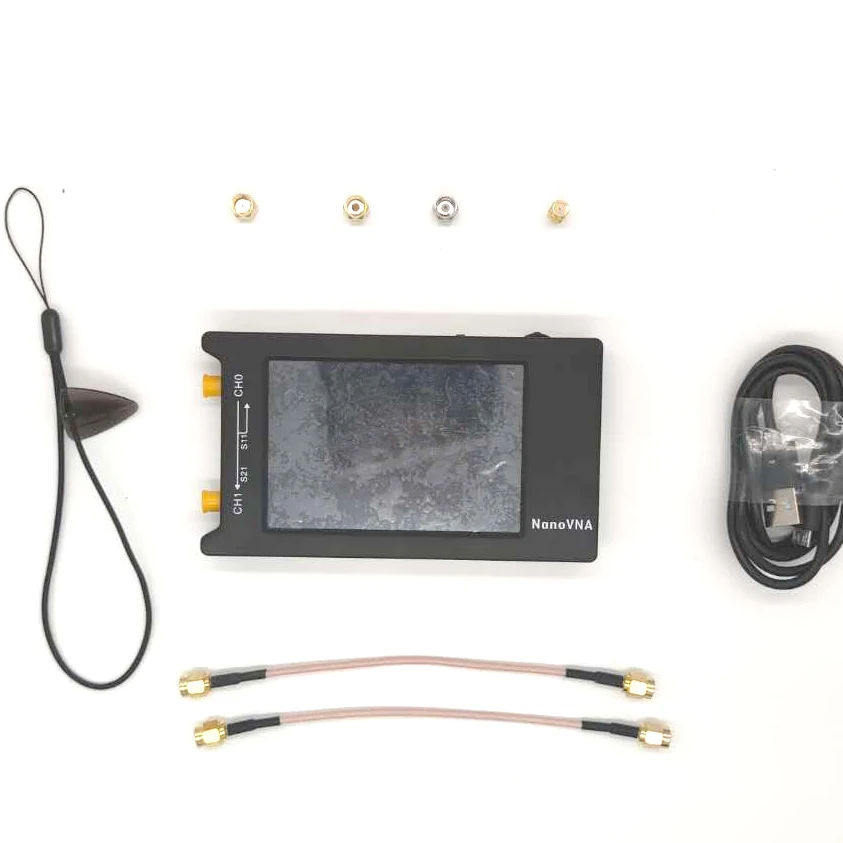

Новый NanoVNA-H4 4-дюймовый ЖК-дисплей 50 кГц-1,5 ГГц VNA HF VHF UHF UV Векторный анализатор сети антенный анализатор

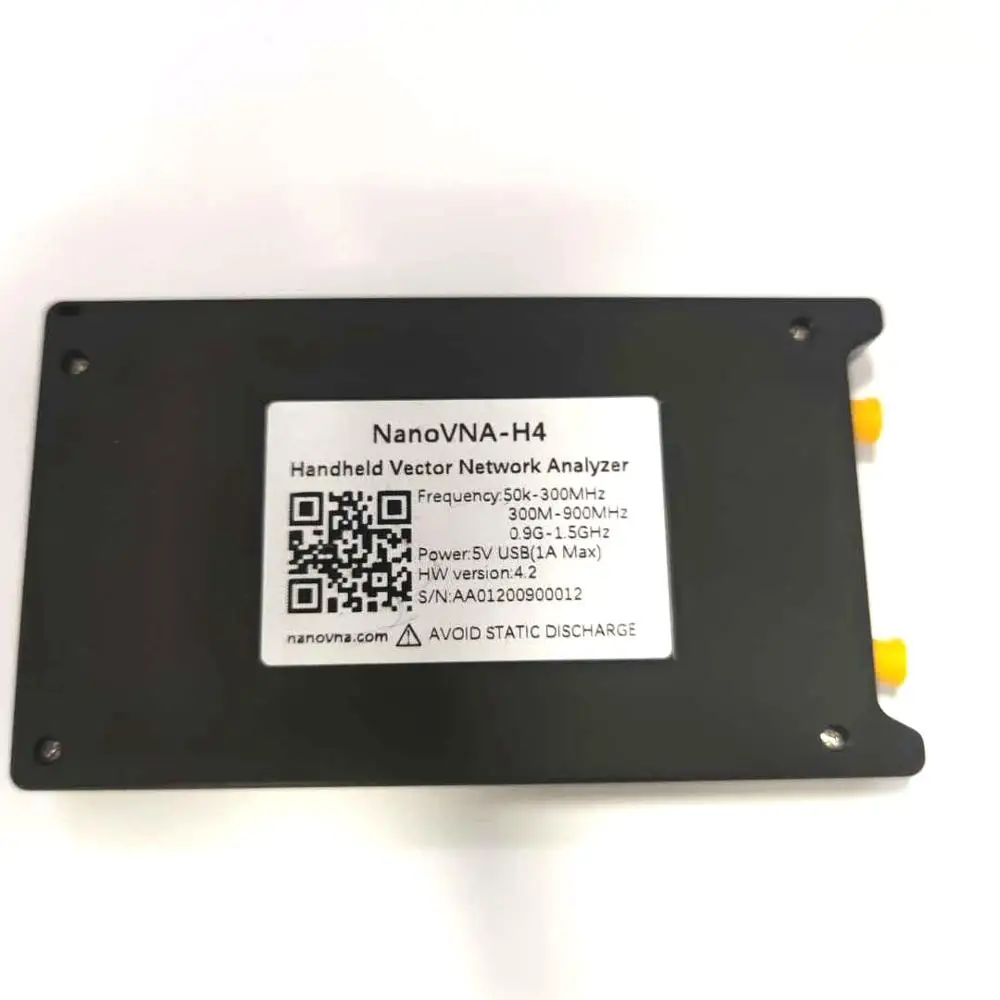

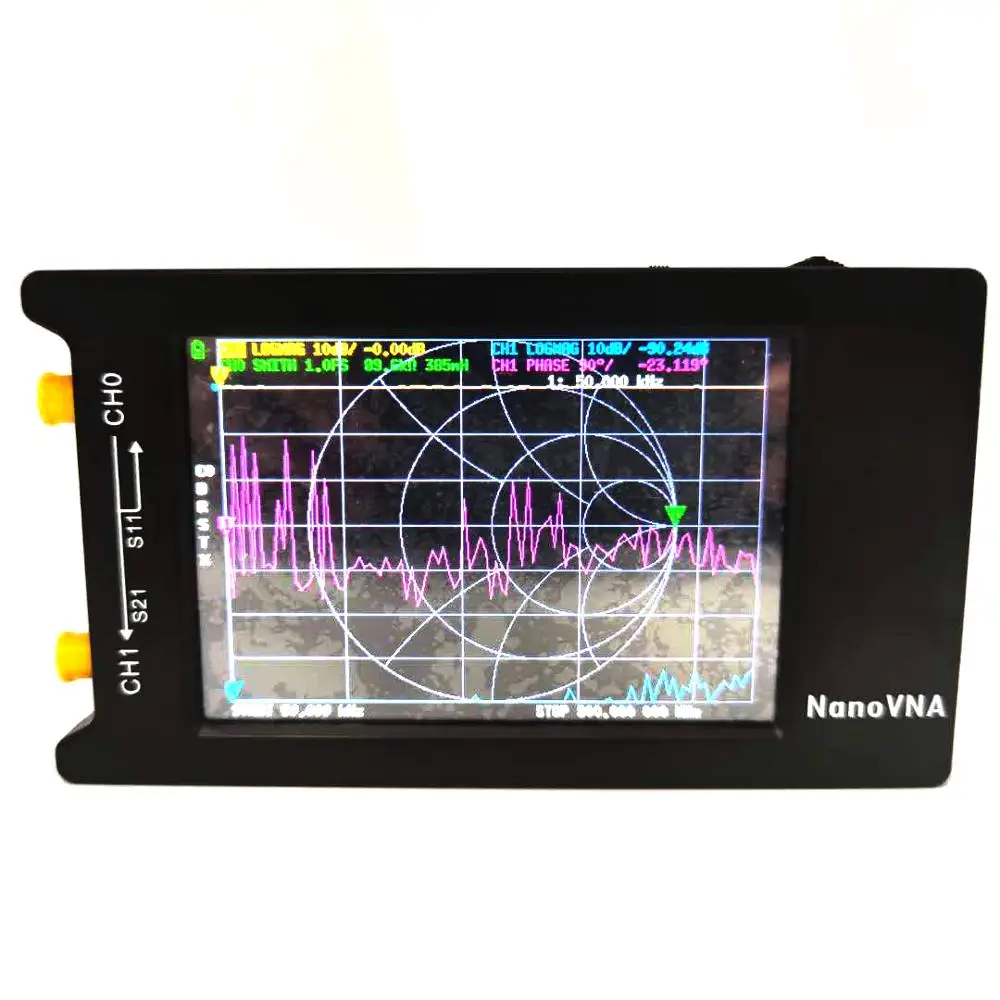

DIY продукт, который обеспечивает идеальные векторные возможности измерения сети, крошечные и ручные, автономный с 4-дюймовым ЖК-дисплеем, портативный с аккумулятором 1950mAh или питанием от USB Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 1,5 ГГц. Частотный диапазон 50K-300MHz прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ, расширенный диапазон 300M-900MHz обеспечивает лучшую, чем 60 дБ Динамики, И диапазон 900 м-1,5 ГГц лучше, чем 40 дБ Динамики Основная функция прошивки по умолчанию используется для измерения производительности антенны. Метод TX/RX может измерять полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера Используя программное обеспечение для ПК NanoVNASaver, он может подключаться к NanoVNA и извлекать данные для отображения на компьютере, а также для сохранения файлов Touchstone. Мы можем экспортировать файлы Touchstone (snp) для различного дизайна радио и программного обеспечения моделирования через программное обеспечение ПК Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений Дисплей: 2,8 дюйма TFT (320x240) Выход RF: 0dbm (+/-2dbm) Порт SWR: менее 1,1 Размер: 54 мм x 85,5 мм x 11 мм Вес: 63 г PCB: 50 мм x 68 мм x 10 мм (без разъема, рычажный переключатель) Частота измерения: 10 кГц ~ 1,5 ГГц Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-900 МГц, 40 дБ (900 м-1,5 ГГц Интерфейс USB: режим связи USB tyoe-C: CDC (серийный) Питание: USB 5 в 120 мА, можно использовать питание от аккумулятора ed, максимальный зарядный ток 300 мА (батарея входит в комплект) Количество точек сканирования: 101 (фиксированное) Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Цвет: черный Материал: металл + пластик Посылка: 1 * NanoVNA-H4 mainframe 1 * USB Type-C кабель для передачи данных 1 * USB кабель для передачи данных 2 * SMA Штекерный кабель RG174 RF 1 * SMA набор калибровки 1 * SMA Гнездовой разъем Только вышеуказанная посылка, другие товары не включены. Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
