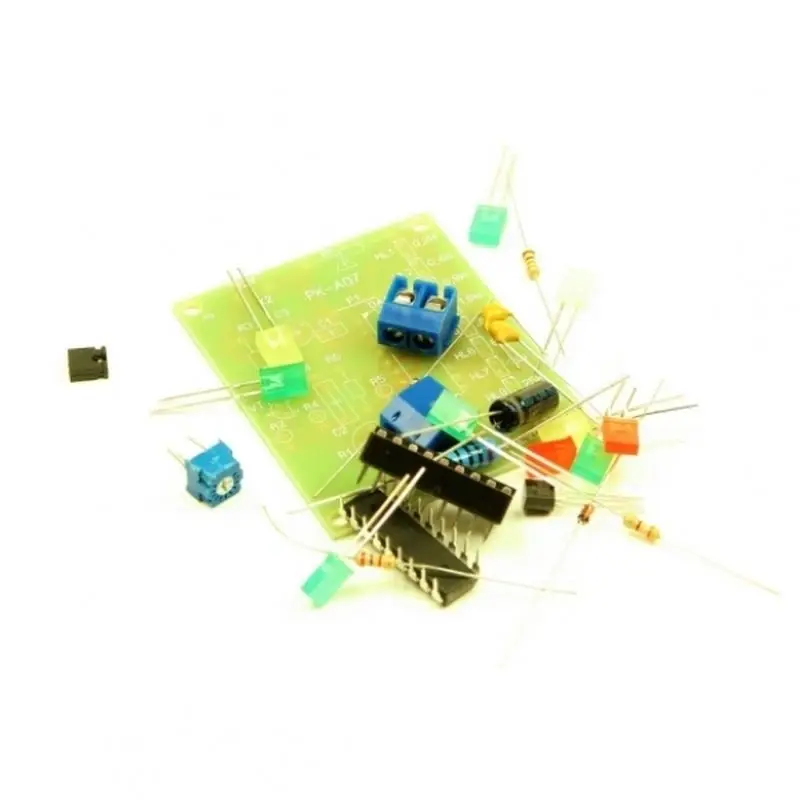

Набор для сборки индикатора выходной мощности УНЧ NM0107 Мастер Кит | Игрушки и
Описание товара
Светодиодный индикатор выходной мощности УМЗЧ. Устройство позволяет примерно оценивать выходную мощность усилителя при его работе. А если каналов несколько, то и выявить возможный дисбаланс в их работе. Кроме того, это оживит переднюю панель вашего усилителя. Радиоконструктор предназначен для детей старшего школьного возраста, а так же радиолюбителей любой квалификации.
Количество отображаемых градаций мощности
10
Минимальная величина отображаемого сигнала, дБ
-27
Максимальная величина отображаемого сигнала, дБ
0
Напряжение питания, В
12
Потребляемый ток в режиме молчания
10
Входное сопротивление, кОм
100
Габритные размеры, ДxШxВ, мм
46x56x20
Инструкции
Инструкция
Принцип работы
Принцип работы микросхемы основан на сравнении величины входного сигнала с внутренним источником опорного напряжения.
Конструкция устройства

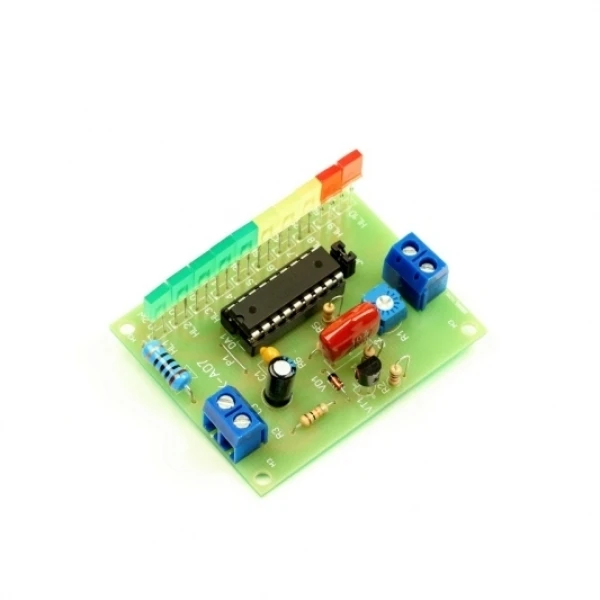

Индикатор выполнен на специализированной микросхеме LM3915N, которая представляет собой светодиодный драйвер с внутренним буферным усилителем, компаратором и источником опорного напряжения.
Дополнительная информация
Для расширения диапазона входных напряжений микросхема оснащена программируемым делителем R5, R6.
Резистор R7 ограничивает ток, проходящий через светодиоды и таким образом облегчает тепловой режим работы микросхемы.
На транзисторе VT1 собран пиковый детектор, который позволяет повысить точность измерения входного сигнала и предотвратить мерцание светодиодов при переходных значениях величины сигнала.
Резистором R1 можно подстраивать в небольших пределах чувствительность индикатора и учитывать сопротивление нагрузки УНЧ.
Джампер JP1 переключает режим отображения микросхемы — точка или линейка. В первом случае, величина входного сигнала отображается одним светодиодом, во втором, микросхема формирует светящийся столбик из светодиодов.
Настройка
Правильно собранное устройство в настройке не нуждается и начинает работать сразу после включения.
Меры предосторожности
Для сборки конструктора используйте паяльник мощностью не более 40Вт.
Время контакта жала паяльника и выводов транзистора и диодов не должно превышать 5 секунд. В противном случае возможен перегрев полупроводниковых компонентов и выход их из строя.
