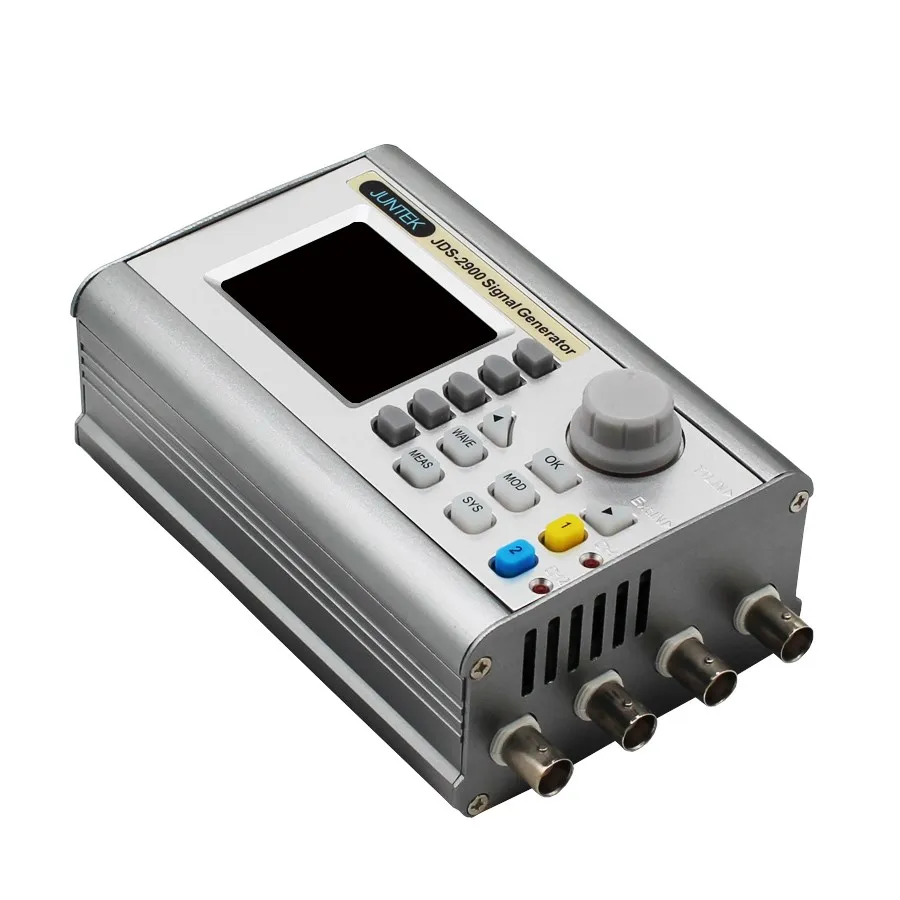

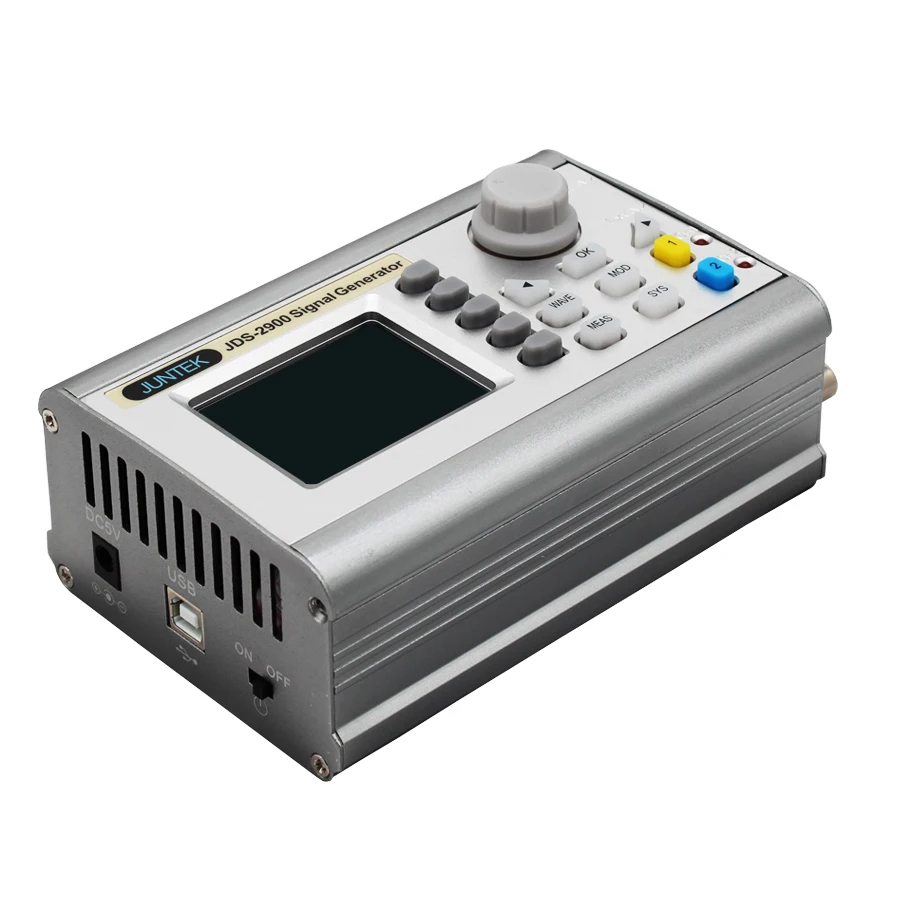

Портативный высокоточный цифровой двухканальный DDS генератор JDS2900 60 м/генератор

Портативный высокоточный цифровой двухканальный DDS генератор JDS2900 60 м/генератор

Двухканальный генератор сигналов серии JDS2900 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы волны, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

► 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображающие параметры CH1 и CH2.

►Может воспроизводить узоры пользовательской формы волны.

►Используйте Мягкие силиконовые клавиши с высокой чувствительностью и удобством в эксплуатации.

►Полностью независимый выход с двумя каналами, синхронизация работы

• 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.

►Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

►Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp.

• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение-0.1%.

►Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Вперед, назад и направления круговой развертки.

►С импульсными поездами функция всплеска выходного сигнала: позволяет выходу блока 1 ~ 1048575 произвольных импульсных поездов.

►Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

►С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

►Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

►Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

►Функция связи: ПК может использоваться для управления прибором.

►С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

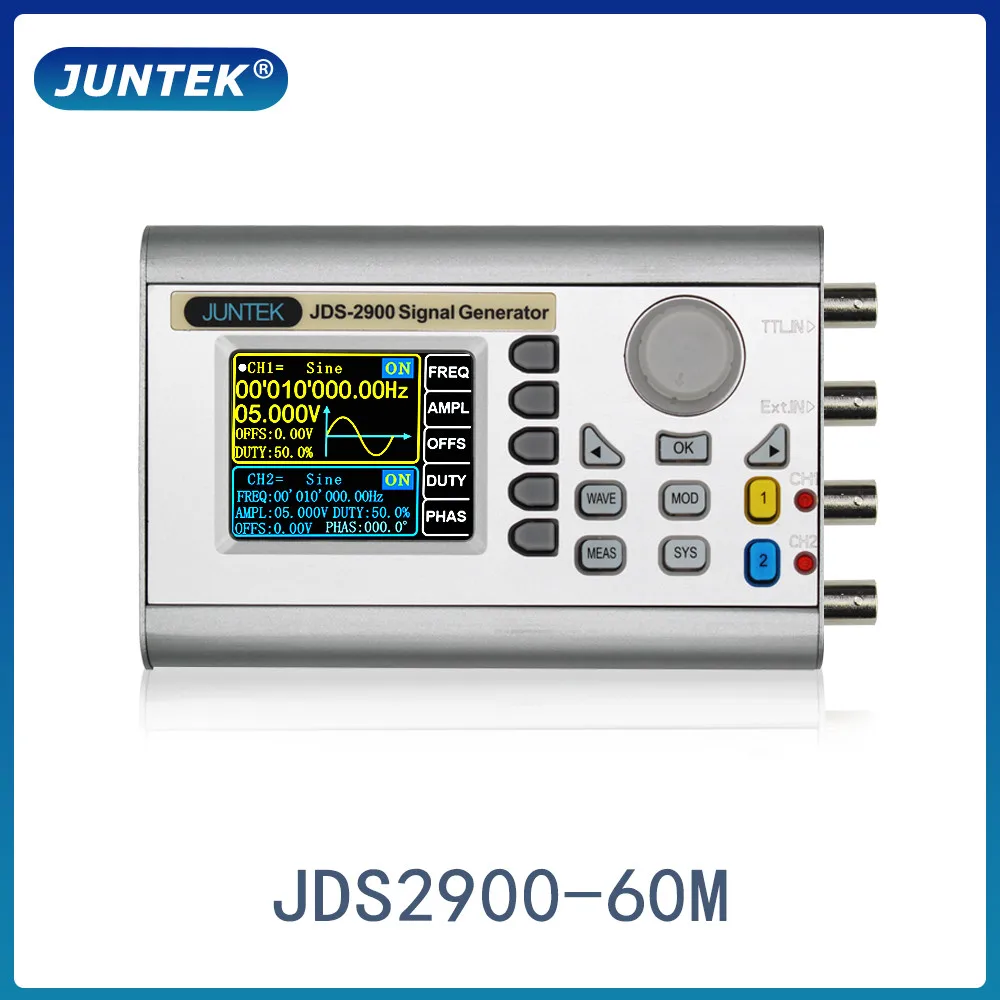

►Модель, продаваемая по этой ссылке, JDS2900-60M, максимальная частота синусоидальной волны 60 МГц, максимальная квадратная волна 25 МГц, частота дискретизации 266MSa/s и 14 бит вертикального разрешения.

Частотные характеристики

JDS2900-15 м

JDS2900-30М

JDS2900-40 м

JDS2900-50 м

JDS2900-60 м

Диапазон частот синусоидальной волны

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Частотный диапазон квадратных волн

0 ~ 15 МГц

0-25 МГц

0-25 МГц

0-25 МГц

0-25 МГц

Частотный диапазон треугольной волны

Частотный диапазон импульсной волны

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

TTL цифровой волновой Частотный диапазон

Произвольный Частотный диапазон

Диапазон регулировки ширины импульса

100nS ~ 4000S

50nS ~ 4000S

40nS ~ 4000S

30nS ~ 4000S

25nS ~ 4000S

Квадратное время подъема волны

≤ 25 нс

≤ 15 нс

≤ 10 нс

≤ 10 нс

≤ 10 нс

Минимальное разрешение частоты

0,01 Гц(0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3 часа

Характеристики формы волны

Тип формы волны

Синус SQuare、Пульс (ADjustable рабочий цикл, точная регулировка ширины импульса иПериод), Треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (установленная амплитуда постоянного тока путем регулировки смещения), полуволна, полная волна, положительная волна лестницы, анти-лестница волна, шум волны, геометрической подъем, геометрической падение, мультизвуковая волна,SИмплектический пульс и Lorenz pulse И 60Произвольный Волновые формы.

Длина волны

2048 точек

Форма волны Частота дискретизации

266MSa/s

Вертикальное разрешение формы волны

14 битS

Квадратная волна и импульсная волна

Overshoot

≤ 5%

Импульсная волна

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Частичная синусоида

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Синусоидальная волна

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Полное гармоническое искажение

<1%(20 Гц ~ 20 кГц, 0dBm)

Пила-зубВолна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Диапазон амплитуды синусоидальной волны

Частота <11 МГц

11 МГц ≤ частота <31 МГц

31 МГц ≤FТребования

2mVpp ~ 20Vpp

2mVpp ~ 10Vpp

2mVpp ~ 5Vpp

Квадратный  Волна/Треугольная волна

Амплитудный диапазон

Частота ≤ 10 МГц

10 МГц ≤частота ≤ 25 МГц

2mVpp ~ 20Vpp

2mVpp ~10ВПП

Амплитуда Разрешение

1МВ

Амплитуда Стабильность

± 0.5%/5 часов

Плоскостность Амплитуда

± 5%(<10 МГц); ± 10%(>10 МГц)

Сигнал на выходе

Выход Сопротивление

50Ω ± 10% (Типичный)

ПRotection

Все выходы сигнала могут работать в течение 60 секунд, когда нагрузка коротка.

Смещение постоянного тока

Смещение Диапазон регулировки

| Смещение | ≤ 10-ампилитус/2

Офсетное разрешение

0,01 V

Фазовые характеристики

Фаза Диапазон регулировки

0 ~ 359,9°

Разрешение фазы

0,1°

TTL/CMOS выход

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20 нс

Функция внешнего измерения

Частота Функция счетчика

Диапазон измерения частоты

1 Гц ~ 100 МГц

МТочность easurement

Время ворот 0,01 S ~ 10s постоянно регулируется

Функция счетчика

Диапазон подсчета

0-4294967295

Метод соединения

Методы соединения постоянного и переменного тока

Метод подсчета

Вручную

Вход Диапазон напряжения сигнала

2Vpp ~ 20Vpp

Измерение ширины импульса

Разрешение 0.01us, измерение до 20s

ПериодИзмерение

Разрешение 0.01us, измерение до 20s

Функция развертки

Канал развертки

CH1 или CH2

Тип развертки

ЛинейныйРазвертка, Логарифмический сПлакать

Время подметания

0,1 s ~ 999,9 s

Диапазон установки

Каких-либо настроек между Максимальная выходная частота соответствующего модель отправная точка (0,01 Гц) и конечная точка

Направление развертки

Вперед, назад и круглый ход

Функция разрыва

Количество импульсов

1-1048575

Режим разрыва

Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)

Общие характеристики

DIsplay

Тип дисплея

2,4 дюймов TFT цветной ЖК-дисплей дисплей

Хранение и загрузка

Количество

100

ПУстановка

От 00 до 99 (00 параметров места памятиЗагружается по умолчанию в качестве питания)

Произвольная волна

Количество

От 1 до 60 всего 60 групп (15 групп по умолчанию в качестве включения питания)

INterface

Режим интерфейса

USB к последовательному интерфейсу

УдлинениеИнтерфейс

СРежим уровня TTLSМатериал интерфейса для вторичного развития пользователя

Скорость связи

Стандарт 115200bps

Протокол

С помощью командной строкиПRotocol Является публичным

ПБлок питания

VШирокий диапазон

DC5V ± 0,5 V

Технология производства

Технология поверхностного монтажа, крупномасштабные интегральные схемы, высокая надежность, длительный срок службы

Быстрый тон

Пользователи могут включить или выключитьОт setting pRogram

Рабочие характеристики

Все ключевые операции, непрерывная Регулировка ручки

Условия окружающей среды

Температура: 0 ~ 40℃Влажность: <80%

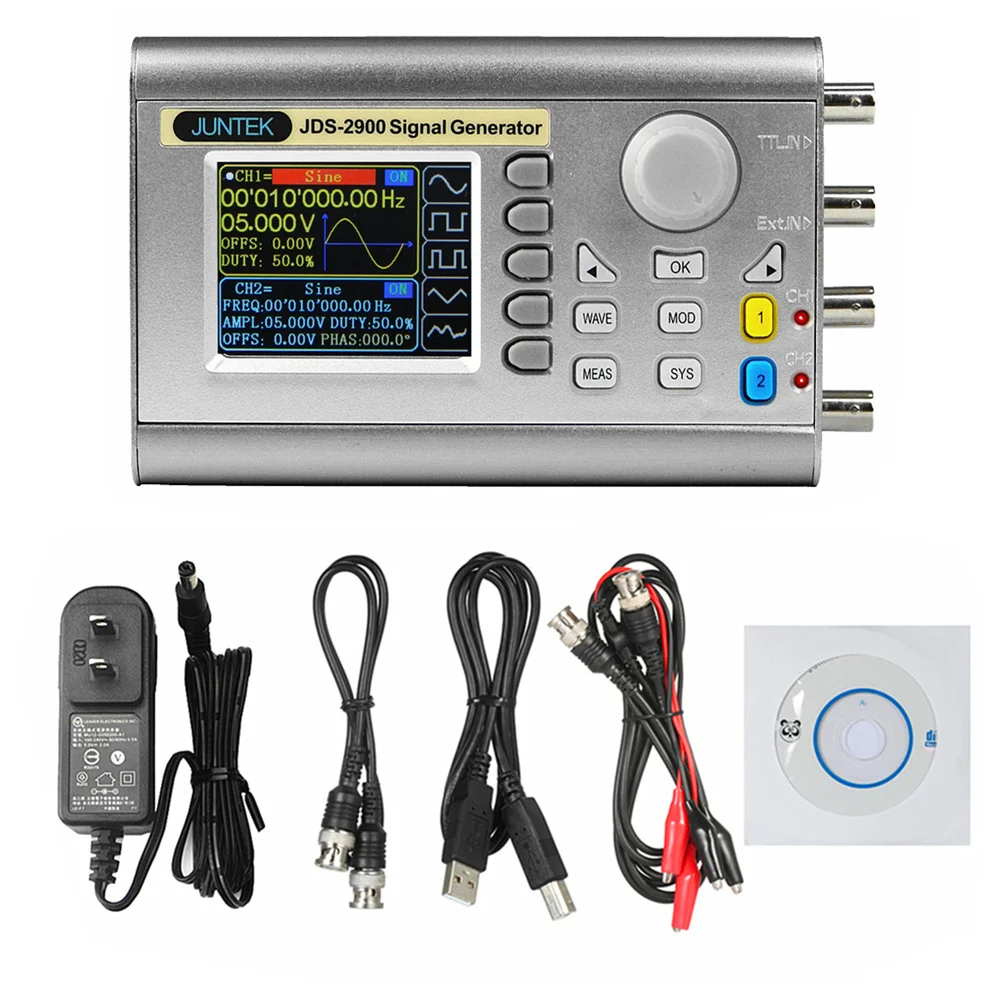

                         1. DDS генератор сигналов * 1

                      2.Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-0.2A)* 13.BNC-BNC кабель * 1

4. Usb-кабель для передачи данных * 15.Кабель BNC-Clip * 2
