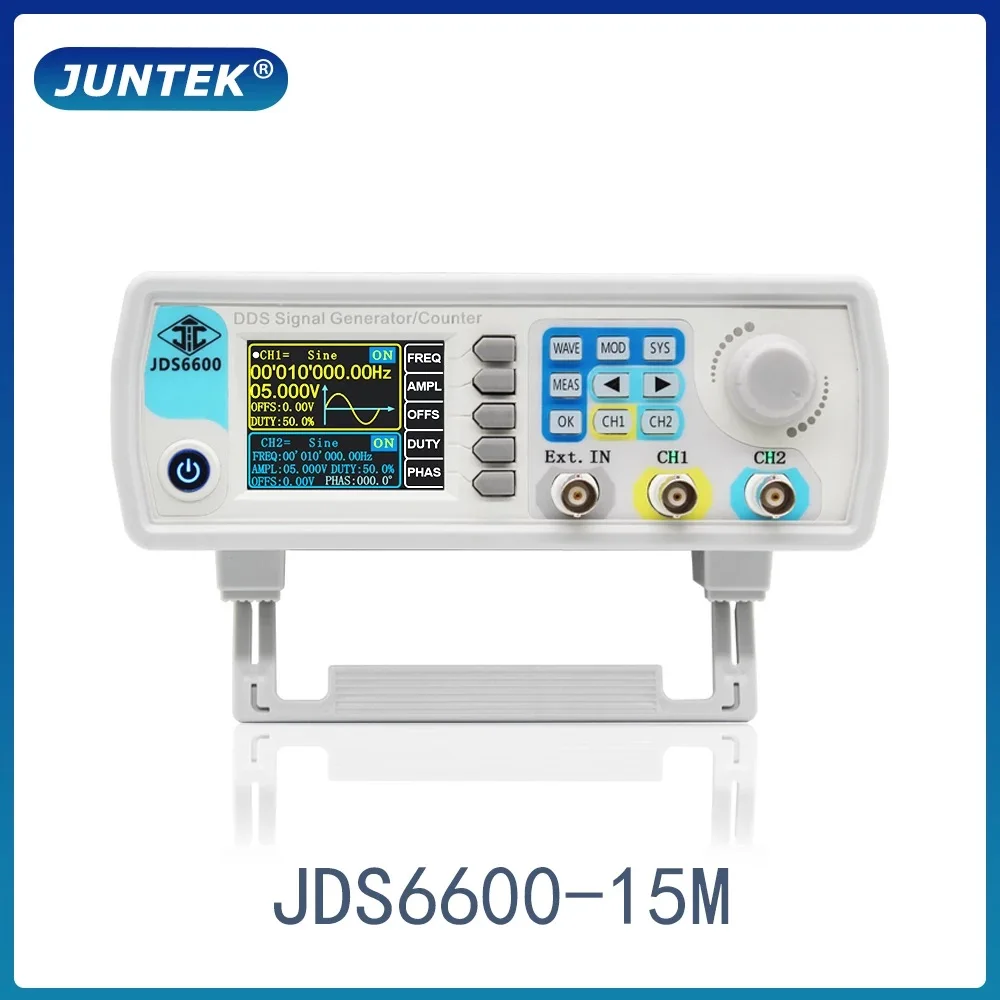

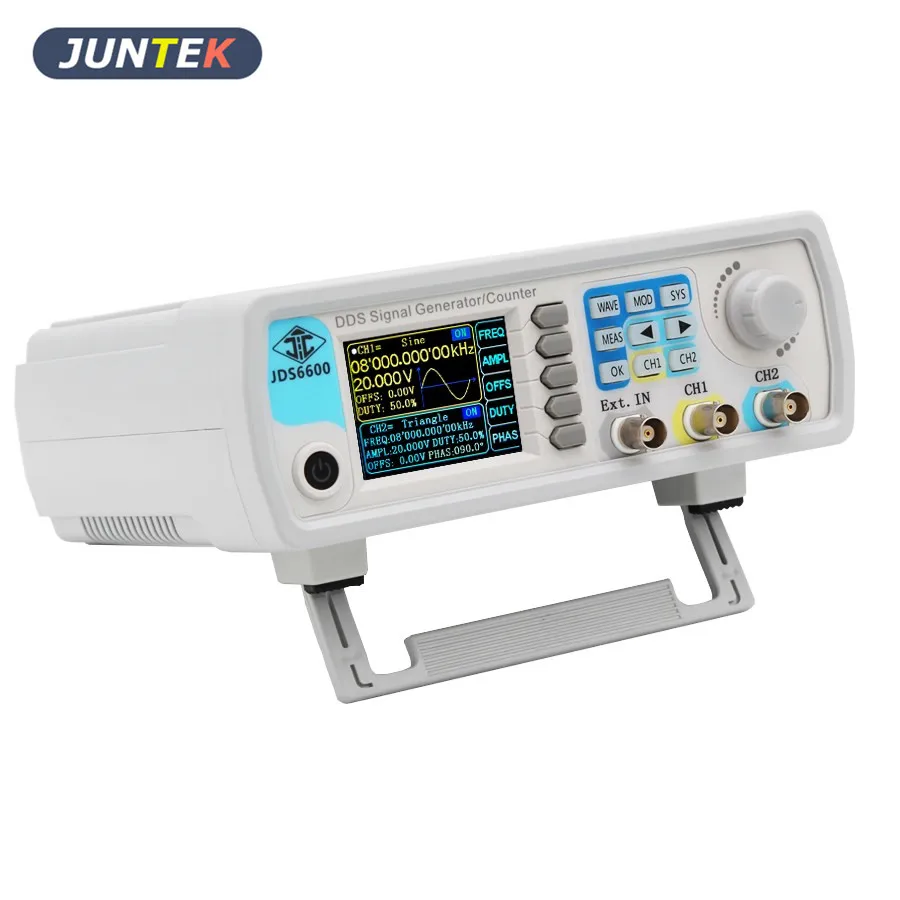

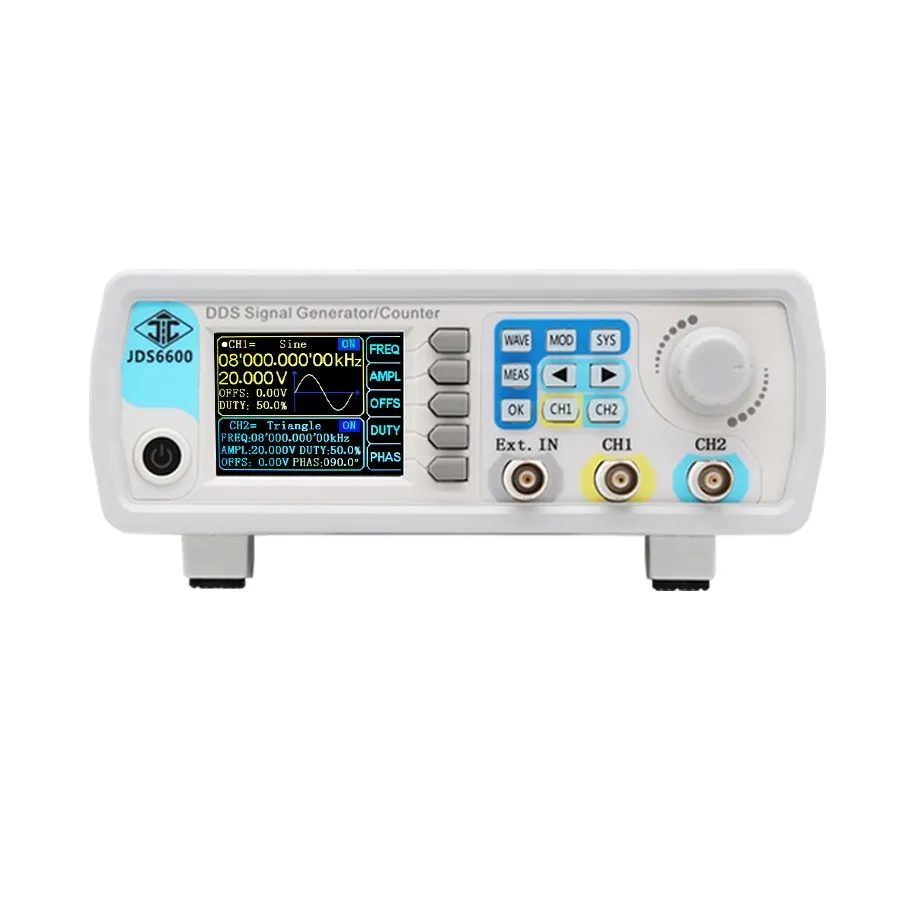

JDS6600 15M двухканальный цифровой DDS функциональный генератор сигналов/произвольный

JDS6600 15M двухканальный цифровой DDS функциональный генератор сигналов/произвольный

Двухканальный генератор сигналов серии JDS6600 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы волны, генератор импульсов, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

► 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображающие параметры CH1 и CH2

►Возможность воспроизводить узоры пользовательской формы волны

►Использование мягких силиконовых клавиш вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации

• 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит

• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение 0.1%

►С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 в

►Модели, которые продаются на эта ссылка не JDS6600-15M, максимальная синусоида частоты 15 МГц, а максимальная прямоугольную волну составляет 15 МГц, 266MSa/s частота дискретизации и 14 бит в вертикальном направлении

►Эквивалентная производительность-Разница в фазе 360 ° постоянно регулируется.Эквивалентная производительность, два канала могут одновременно выводить одинаковые или различные функциональные сигналы или сигналы произвольной формы, все параметры могут регулироваться независимо, а разница в фазе между двумя каналами постоянно регулируется от 0-359,9 °.

►TРеггерФункцияS-Четыре режима запуска.Вы можете использовать синусоидальную волну, квадратную волну,Пила-зубВолна или произвольная волна для создания импульсного поезда. Количество импульсных периодов постоянно регулируется от 0 до 1048575.

►Ширина импульса-Точно регулируемая. С независимым операционным интерфейсом, функция четкая; С независимым переключателем управления, удобно управлять. Диапазон регулировки: 25ns-4000s; По часовой стрелке офсетная печать с плавной регулировкой между 0% -120%; Амплитуда импа Ульс может непрерывно отрегулировать в диапазоне 0-10V, и с точностью до 0,01 V.

►Произвольные формы сигнала можно нарисовать.Предоставляем бесплатное компьютерное программное обеспечение и протокол связи, используйте программное обеспечение хоста для рисования произвольных сигналов; Используйте протокол связи для вторичного программирования разработки; все функции инструмента могут управляться с помощью программного обеспечения хост-компьютера.

Частотные характеристики

JDS6600-15 м

JDS6600-30М

JDS6600-40 м

JDS6600-50 м

JDS6600-60 м

Диапазон частот синусоидальной волны

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Частотный диапазон квадратных волн

0 ~ 15 МГц

0-25 МГц

0-25 МГц

0-25 МГц

0-25 МГц

Частотный диапазон треугольной волны

Частотный диапазон импульсной волны

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

TTL цифровой волновой Частотный диапазон

Произвольный Частотный диапазон

Диапазон регулировки ширины импульса

100nS ~ 4000S

50nS ~ 4000S

40nS ~ 4000S

30nS ~ 4000S

25nS ~ 4000S

Квадратное время подъема волны

≤ 25 нс

≤ 15 нс

≤ 10 нс

≤ 10 нс

≤ 10 нс

Минимальное разрешение частоты

0,01 Гц(0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3 часа

Характеристики формы волны

Тип формы волны

СинусSQuare、Пульс (ADjustable рабочий цикл, точная регулировка ширины импульса иПериод), Треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (установленная амплитуда постоянного тока путем регулировки смещения), полуволна, полная волна, положительная волна лестницы, анти-лестница волна, шум волны, геометрической подъем, геометрической падение, мультизвуковая волна,SИмплектический пульс и Lorenz pulseИ 60ПроизвольныйВолновые формы.

Длина волны

2048 точек

Форма волныЧастота дискретизации

266MSa/s

Вертикальное разрешение формы волны

14 битS

Синусоидальная волна

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Полное гармоническое искажение

<1%(20 Гц ~ 20 кГц, 0dBm)

Квадратная волна и импульсная волна

Overshoot

≤ 5%

Импульсная волна

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Частичная синусоида

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Пила-зубВолна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Диапазон амплитуды синусоидальной волны

Частота <11 МГц

11 МГц ≤ частота<
31 МГц

31 МГц ≤FТребования

2mVpp ~ 20Vpp

2mVpp ~ 10Vpp

2mVpp ~ 5Vpp

КвадратныйВолна、Треугольная волна

Амплитудный диапазон

Частота ≤ 10 МГц

10 МГц ≤частота ≤ 25 МГц

2mVpp ~ 20Vpp

2mVpp ~ 5Vpp

АмплитудаРазрешение

1МВ

АмплитудаСтабильность

± 0.5%/5 часов

ПлоскостностьАмплитуда

± 5%(<10 МГц); ± 10%(>10 МГц)

Сигнал на выходе

ВыходСопротивление

50Ω ± 10% (Типичный)

ПRotection

Все выходы сигнала могут работать в течение 60 секунд, когда нагрузка коротка.

Смещение постоянного тока

СмещениеДиапазон регулировки

| Смещение | ≤ 10-ампилитус/2

Офсетное разрешение

0,01 V

Фазовые характеристики

ФазаДиапазон регулировки

0 ~ 359,9°

Разрешение фазы

0,1°

TTL/CMOS выход

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20 нс

Функция внешнего измерения

ЧастотаФункция счетчика

Диапазон измерения частоты

1 Гц ~ 100 МГц

МТочность easurement

Время ворот 0,01 S ~ 10s постоянно регулируется

Функция счетчика

Диапазон подсчета

0-4294967295

Метод соединения

Методы соединения постоянного и переменного тока

Метод подсчета

Вручную

ВходДиапазон напряжения сигнала

2Vpp ~ 20Vpp

Измерение ширины импульса

Разрешение 0.01us, измерение до 20s

ПериодИзмерение

Разрешение 0.01us, измерение до20s

Функция развертки

Канал развертки

CH1 или CH2

Тип развертки

ЛинейныйРазвертка, Логарифмический сПлакать

Время подметания

0,1 s ~ 999,9 s

Диапазон установки

Каких-либо настроек между Максимальная выходная частота соответствующего модель отправная точка (0,01 Гц) и конечная точка

Направление развертки

Вперед, назад и круглый ход

Функция разрыва

Количество импульсов

1-1048575

Режим разрыва

Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)

Общие характеристики

DIsplay

Тип дисплея

2,4 дюймов TFT цветной ЖК-дисплей дисплей

Хранение и загрузка

Количество

100

ПУстановка

От 00 до 99 (00 параметров места памятиЗагружается по умолчанию в качестве питания)

Произвольная волна

Количество

От 1 до 60 всего 60 групп (15 групп по умолчанию в качестве включения питания)

INterface

Режим интерфейса

USB к последовательному интерфейсу

УдлинениеИнтерфейс

СРежим уровня TTLSМатериал интерфейса для вторичного развития пользователя

Скорость связи

Стандарт 115200bps

Протокол

С помощью командной строкиПRotocolЯвляется публичным

ПБлок питания

VШирокий диапазон

DC5V ± 0,5 V

Технология производства

Технология поверхностного монтажа, крупномасштабные интегральные схемы, высокая надежность, длительный срок службы

Быстрый тон

Пользователи могут включить или выключитьОт setting pRogram

Рабочие характеристики

Все ключевые операции, непрерывная Регулировка ручки

Условия окружающей среды

Температура: 0 ~ 40℃Влажность: <80%

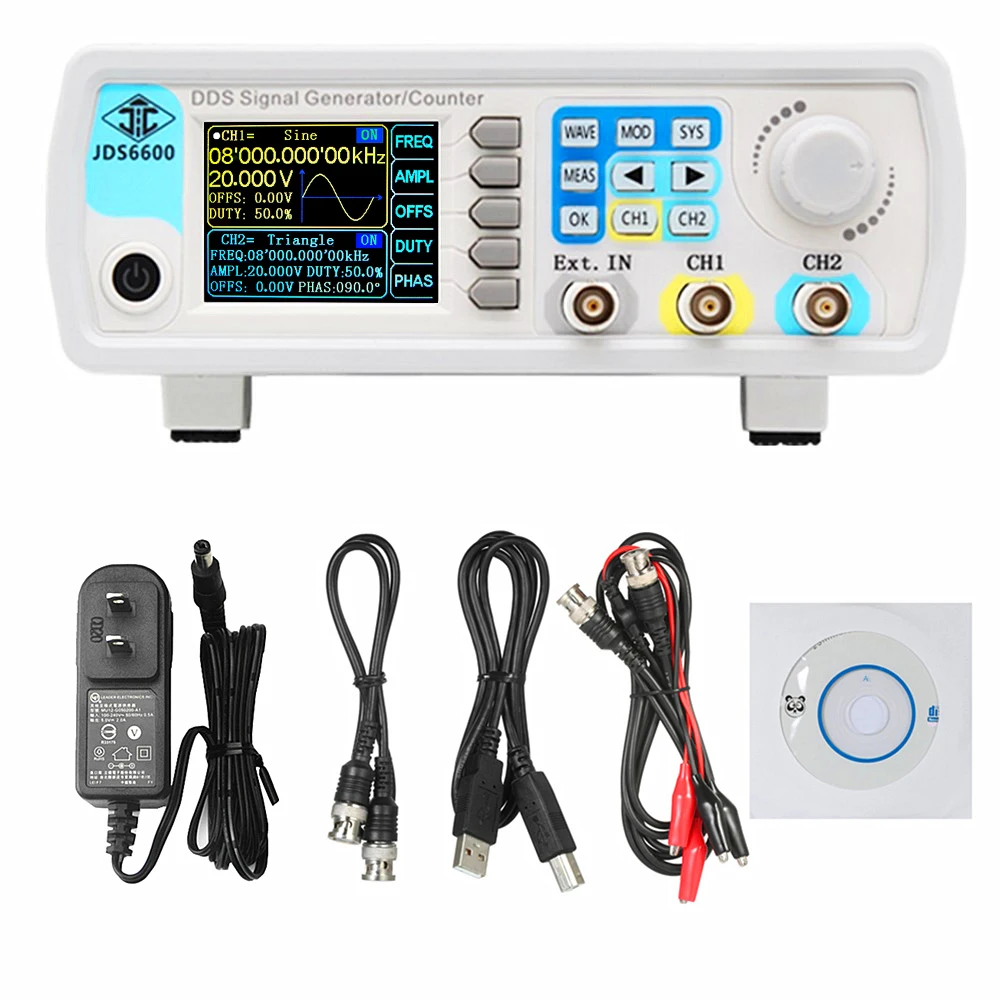

1. DDS генератор сигналов * 1

2.Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-0.2A)* 13.BNC-BNC кабель * 1

4. Usb-кабель для передачи данных * 15.Кабель BNC-Clip * 2
