JDS2800 15M Цифровая двухканальный DDS генератор Функция/генератор сигналов

JDS2800 15M Цифровая двухканальный DDS генератор Функция/генератор сигналов

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

► 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображающие параметры CH1 и CH2;

►Может воспроизводить узоры пользовательской формы волны;

►Использование мягких силиконовых клавиш, высокая чувствительность и удобство в эксплуатации;

►Полностью независимый выход с двумя каналами, может работать одновременно

► 60 Группы функций хранения произвольных волн, Глубина памяти каждой группы составляет 2048*14 бит;

►Высокое разрешение амплитуды, минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp;

• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение 0.1%;

►Функции измерения, может измерять частоту сигнала, Цикл, Ширина положительного/отрицательного импульса и рабочий цикл, частотный диапазон 1 Гц ~ 100 МГц;

►С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 в;

Функция хранения, может хранить 100 групп параметров, установленных пользователем и извлекать в любое время;

►Функция связи, ПК может быть использован для управления прибором;

►С защитой от короткого замыкания на выходе, все выходы сигнала могут работать 60 с при нагрузке короткого замыкания;

►  Модель, продаваемая по этой ссылке, JDS2800-15M.The Максимальная частота синусоидальной волны составляет 15 МГц, максимальная квадратная волна-15 МГц, частота дискретизации 266MSa/s и 14 бит вертикального разрешения

►Эквивалентная производительность-фаза разницы 360 ° постоянно регулируется. Эквивалентная производительность, два канала могут одновременно выводить одинаковые или различные функциональные сигналы или сигналы произвольной формы, все параметры могут регулироваться независимо, а разница в фазе между двумя каналами постоянно регулируется от 0-359,9 °.

►Функции триггера-четыре режима триггера. Вы можете использовать синусоидальную волну, квадратную волну, волну зуба пилы или произвольную волну для создания импульсного поезда. Количество импульсных периодов постоянно регулируется от 0 до 1048575.

►Ширина импульса-точно регулируется. С независимым операционным интерфейсом, функция четкая; С независимым переключателем управления, удобно управлять. Диапазон регулировки: 25ns-4000s; По часовой стрелке офсетная печать с плавной регулировкой между 0% -120%; Амплитуда импа Ульс может непрерывно отрегулировать в диапазоне 0-10V, и с точностью до 0,01 V.

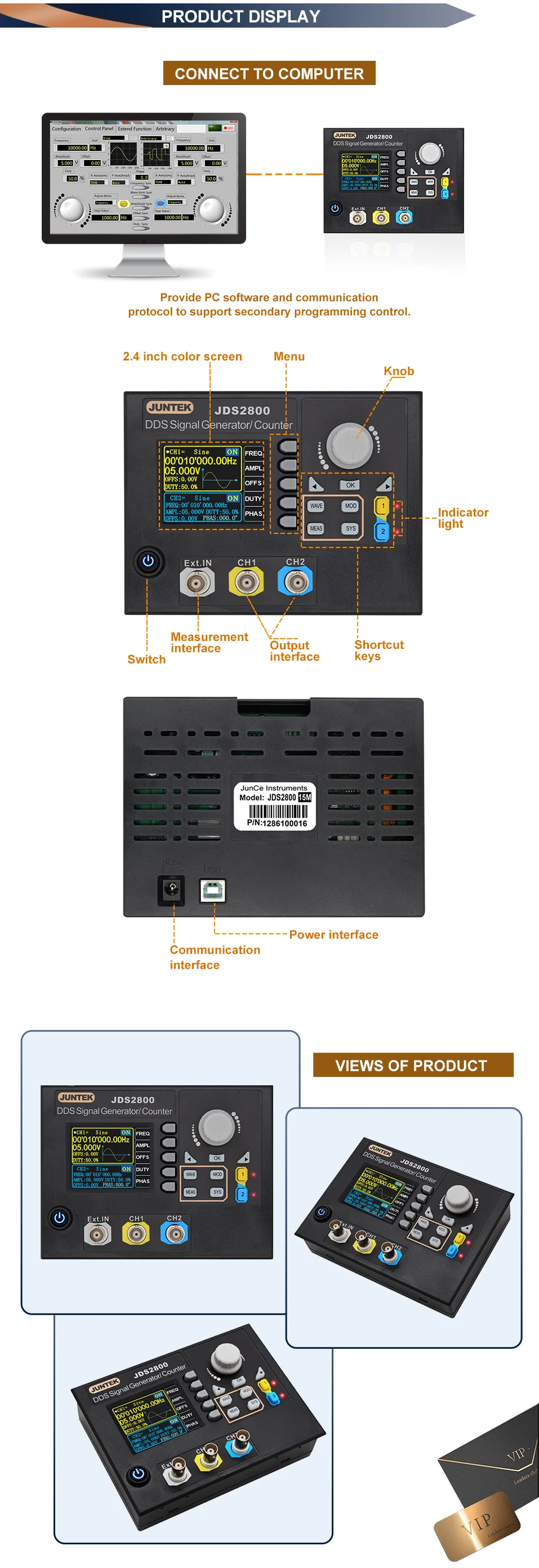

►Произвольная Форма волны может быть нарисована. Предоставьте бесплатное программное обеспечение хоста и протокол связи, используйте программное обеспечение хоста компьютера, чтобы рисовать произвольноВолновой формы; Используйте протокол связи для вторичного программирования разработки; Все функции инструмента могут управляться с помощью программного обеспечения хост-компьютера.

Частотные характеристики

JDS2800-15 м

JDS2800-40 м

JDS2800-60M

Синусоидальная волна Частотный диапазон

0 ~ 15 МГц

0 ~ 40 МГц

0 ~ 60 МГц

Прямоугольная волна Частотный диапазон

0 ~ 15 МГц

0-25МГц

0-25МГц

Треугольники волны Частотный диапазон

Пульсовой волны Частотный диапазон

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

TTL цифровая частота волныE

Произвольных Частотный диапазон

Длительность импульса: диапазон регулировки

100nS ~ 4000S

40nS ~ 4000S

25nS ~ 4000S

Прямоугольная волна времени нарастания импульсов

≤ 25ns

≤ 10Ns

≤ 10Ns

Минимальная частота Разрешение

0.01uHz(0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1 мг/3HУ нас

± 1ppm/3 часа

Характеристик формы волны

Сигналов типа

Синуса、SQuare、Импульса (АDjustable рабочий цикл, точная регулировка ширины импульса иПериод), Треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (установленная амплитуда постоянного тока путем регулировки смещения), полуволна, полная волна, положительная волна лестницы, анти-лестница волна, шум волны, геометрической подъем, геометрической падение,SИмплектический пульс и Lorenz pulse И 60Произвольный Волновой формы

Длина волны

2048 точек

Сигналов Частота дискретизации

266MSa/s

Сигналов в вертикальном направлении

14 битS

Синусоида

Гармоническая Подавление

≥ 45 дбк (<1 МГц);

≥ 40 дбк (1 МГц ~ 20 МГц)

В общей сложности Коэффициент гармонических искажений

<1%(20 Гц ~ 20 кГц, 0dBm)

Квадратная волна и импульсная волна

Выброс

≤ 5%

Пульсовой волны

Рабочий цикл диапазон регулировки

0.1% ~ 99.9%

Частичное синусоида

Рабочий цикл диапазон регулировки

0.1% ~ 99.9%

ПилообразнаяВолна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Синусоидальная волна диапазон амплитуды

Частота<10 МГц

11 МГц ≤FRequency<30 МГц

31 МГц ≤FRequency

2mVpp ~ 20Vpp

2mVpp ~ 10Vpp

2mVpp ~ 5Vpp

Квадратной формы  Волна/Треугольники волна

Диапазон амплитуды

Частота ≤ 10 МГц

10 МГц ≤FRequency ≤25МГц

2mVpp ~ 20Vpp

2mVpp ~ 5Vpp

Амплитуда Разрешение

1mV

Амплитуда Стабильность

± 0.5%/5 часов

Ровность Амплитуда

± 5%(<10 МГц); ± 10%(>10 МГц)

Выходного сигнала

Выход Импеданс

50Ω ± 10% (Типичный)

PЗащита

Все выходы сигнала могут работать в течение 60 секунд, когда нагрузка коротка.

DC офсетная печать

Офсетная печать Диапазон регулировки

| Смещение | ≤ 10-ампилитус/2

Офсетная печать Разрешение

0,01 V

Фазы характеристики

Фазы Диапазон регулировки

0 ~ 359,9°

Фазы разрешение

0,1°

TTL/CMOS выход

Низкий уровень

<0,3 V

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20ns

Измерение наружных размеров функция

Частота Функция метра

Диапазон измерения частоты

1 Гц ~ 100 МГц

МИЗМЕРЕНИЯ точность

Время ворот 0,01 S ~ 10s непрерывная регулировка

Функции счетчика

Диапазон измерений

0-4294967295

Способ связи

Методы соединения постоянного и переменного тока

Метода подсчета

Вручную

Вход Сигнал диапазон напряжения

2Vpp ~ 20Vpp

Длительность импульса: измерение

Разрешение 0.01us, измерение до 20s

ПериодИзмерение

Разрешение 0.01us, измерение до 20s

Функция развертки

Развертки канала

CH1 или CH2

Тип развертки

ЛинейныйРазверткиКов) sПлакать

Время развертки

0,1 s ~ 999,9 s

Диапазон настройки

Каких-либо настроек между Максимальная выходная частота соответствующего модель отправная точка (0,01 Гц) и конечная точка

Развертки направление

Вперед, назад и круглый ход

Разрыва функция

Количество импульсов

1-1048575

Серийную съемку

Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)

Общие характеристики

DПродуктов

Дисплей типа

2,4 дюймов TFT цветной ЖК-дисплей дисплей

Магазин и нагрузки

Количество

100

POsition

От 00 до 99 (00 параметров места памятиЗагруженоПо умолчаниюКак кнопка включения)

Произвольная волна

Количество

От 1 до 60 всего 60 групп (15 групп по умолчанию в качестве включения питания)

ЯNterface

Интерфейс режим

USB к последовательный интерфейс

Связь скорости

Утвердить стандарт 115200bps

Протокол

С помощью командной строкиPПротокол Публикуется

POwer питания

VНапряжение Диапазон

DC5V ± 0,5 V

Технология изготовления

Технология поверхностного монтажа, крупномасштабные интегральные схемы, высокая надежность, длительный срок службы

Быстрый тон

Пользователи могут включить или выключитьУстановив pРограмм

Эксплуатационных характеристик

Все ключевые операции, непрерывная Регулировка ручки

Условия окружающей среды

Температура: 0 ~ 40℃Влажность: <80%

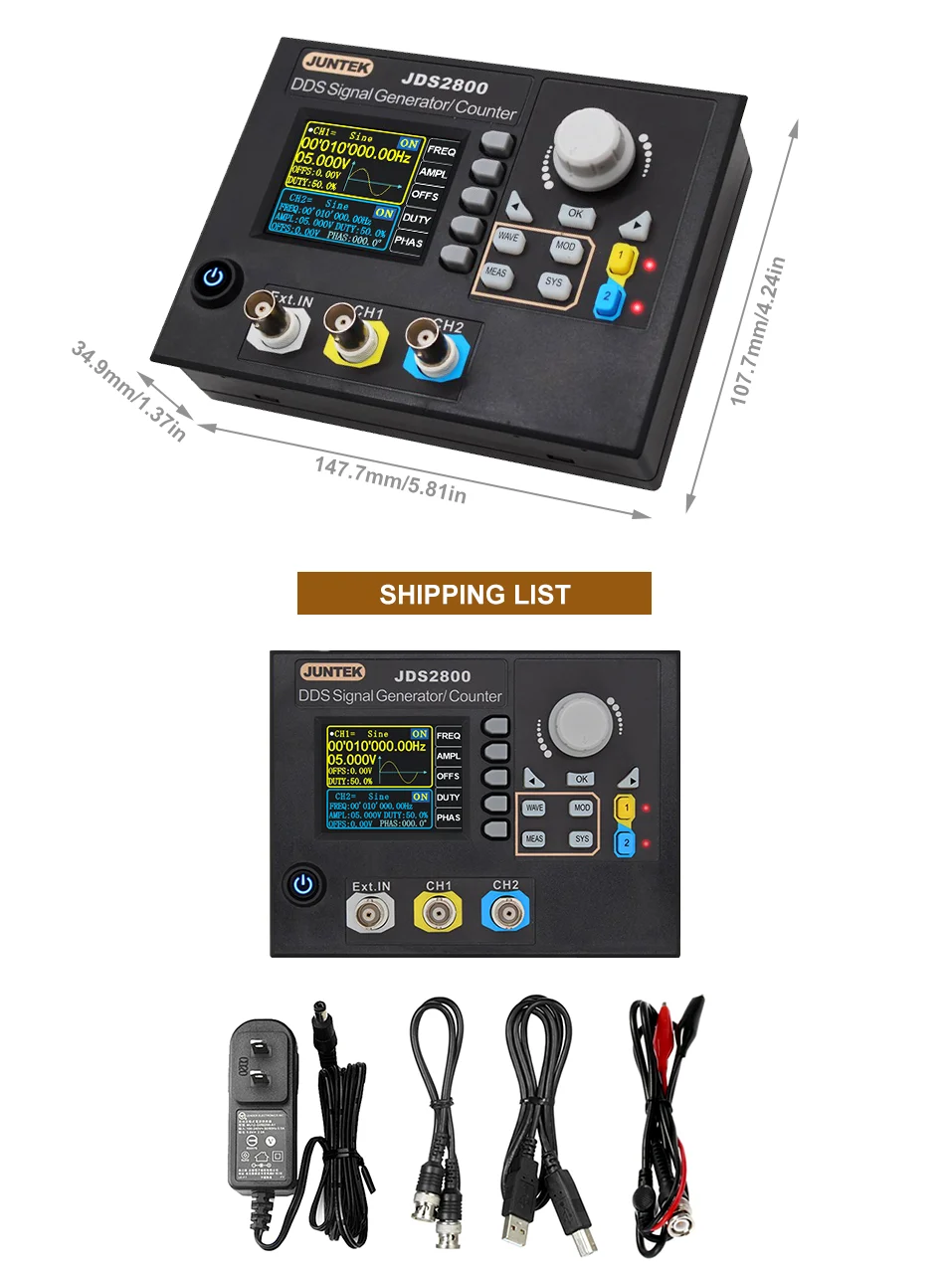

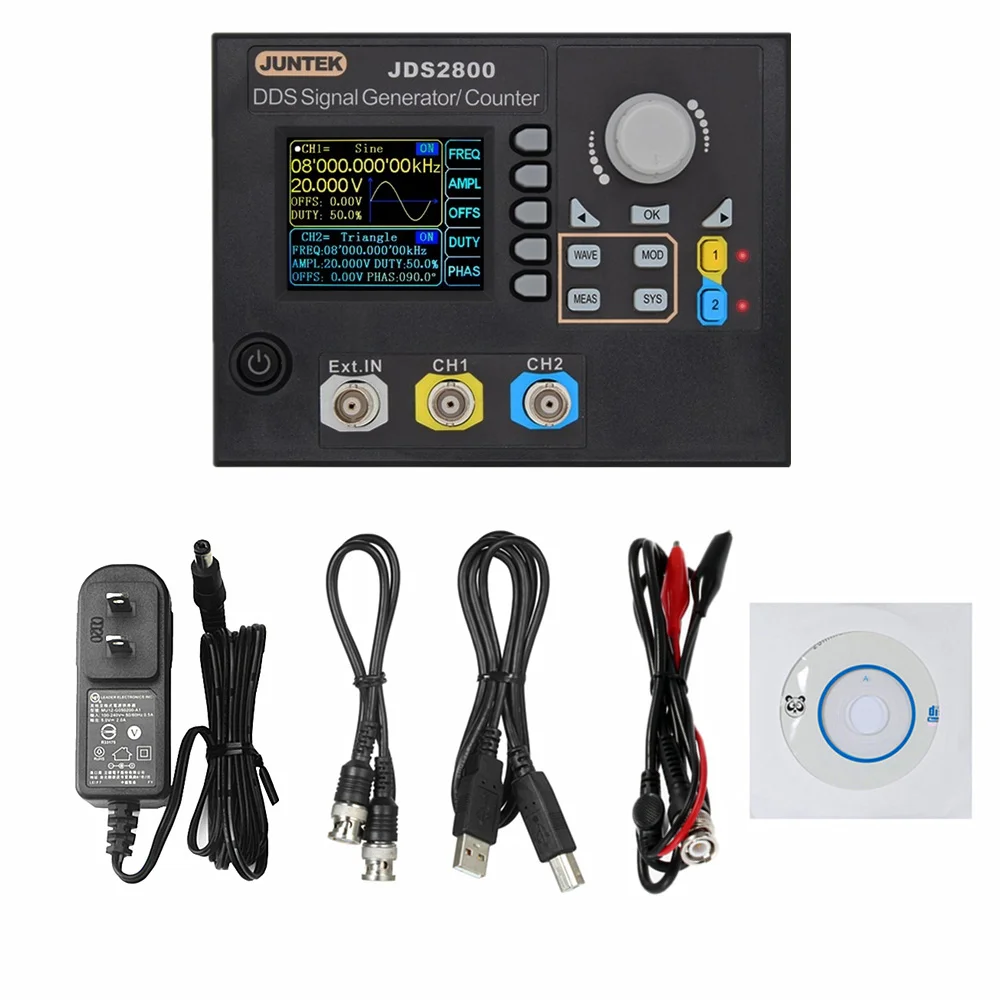

                         1. DDS генератор сигналов * 1

                      2.Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-0.2A)* 13.BNC-BNC кабель * 1

4. Usb-кабель для передачи данных * 15.Кабель BNC-Clip * 2
