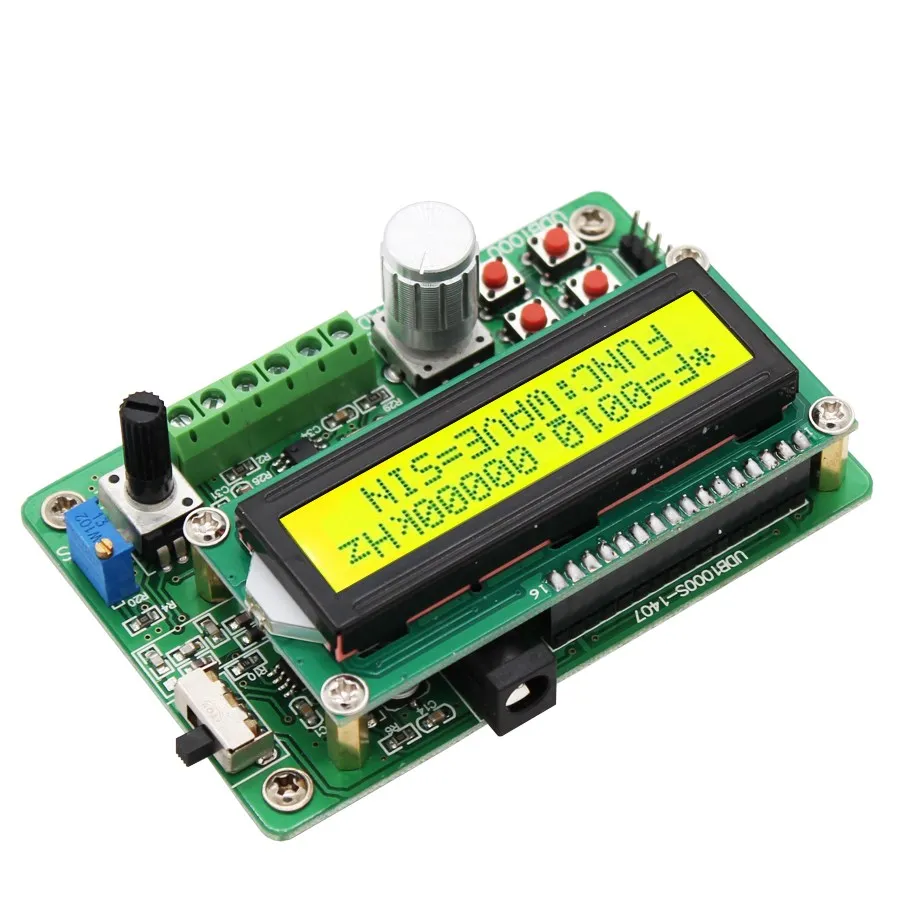

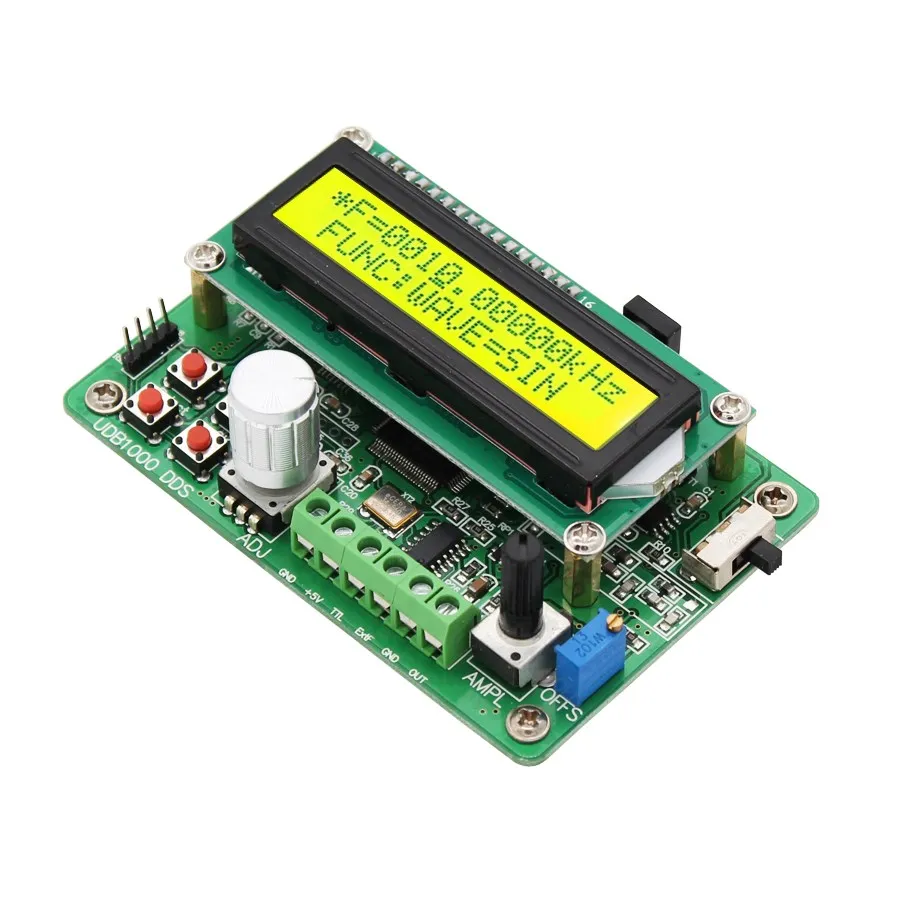

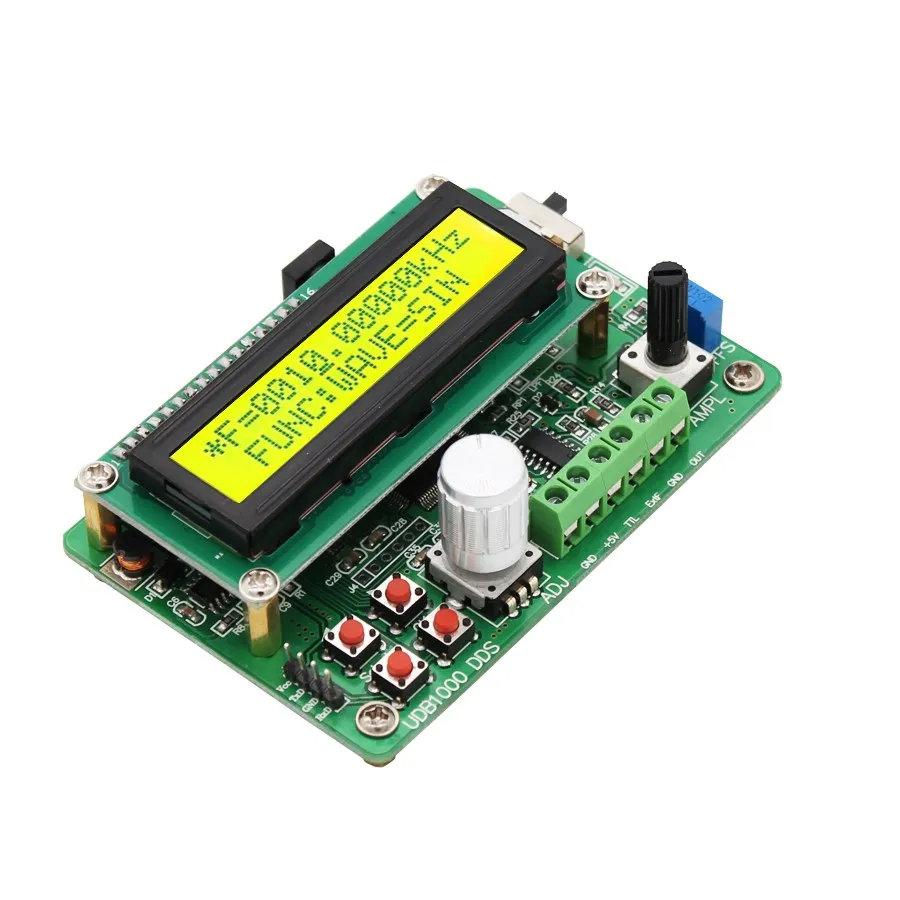

UDB1000S 5 МГц генератор сигналов с функцией DDS Генератор импульсных цифровых

UDB1000S 5 МГц генератор сигналов с функцией DDS Генератор импульсных цифровых

Информация о продукте Ссылка для скачивания

Руководство пользователя

Http:/68.168.132.244/UDB1000_EN_manual.pdf

Программное обеспечение ПК/протокол связи

Http:/68.168.132.244/UDB1000S_Setup.rar

WhatsAPP Technology Group

//chat.whatsapp.com/CBXHIjh1CdpE5OBwUfchLi

Одноканальный DDS генератор сигналов UDB1000S основан на прямом цифровом синтезе (DDS) Генератор сигналов с использованием FPGA дизайна. Он не только прост в использовании, но и обладает отличной стабильностью сигнала. Может выводить синусоидальную волну, квадратную волну, треугольную волну, волну зуба пилы, Pluse wave,TTL цифровая сигнальная волна и другой широко используемый функциональный сигнал, который очень подходит для энтузиастов электроники, научно-исследовательских школ и лабораторий электроники.

> Серия UDB1000S имеет функции контроля частоты и компьютерной связи;

► Частоты управляется с помощью цифровой кодировщик, точной и плавной регулировкой с минимальным разрешением 0,01 Гц;

►Величина и смещение постоянного тока контролируются регулируемыми резисторами для легкой эксплуатации;

►Коэффициент мощности квадратных волн 1%-99% непрерывно регулируется;

►С 10 комплектами функций хранения параметров, M0 ~ M9, загрузка автоматически переносится на данные M0;

►Блок питания принимает DC 5V 1A дизайн, который удобен для использования на открытом воздухе;

Выбор модели

UDB1002S

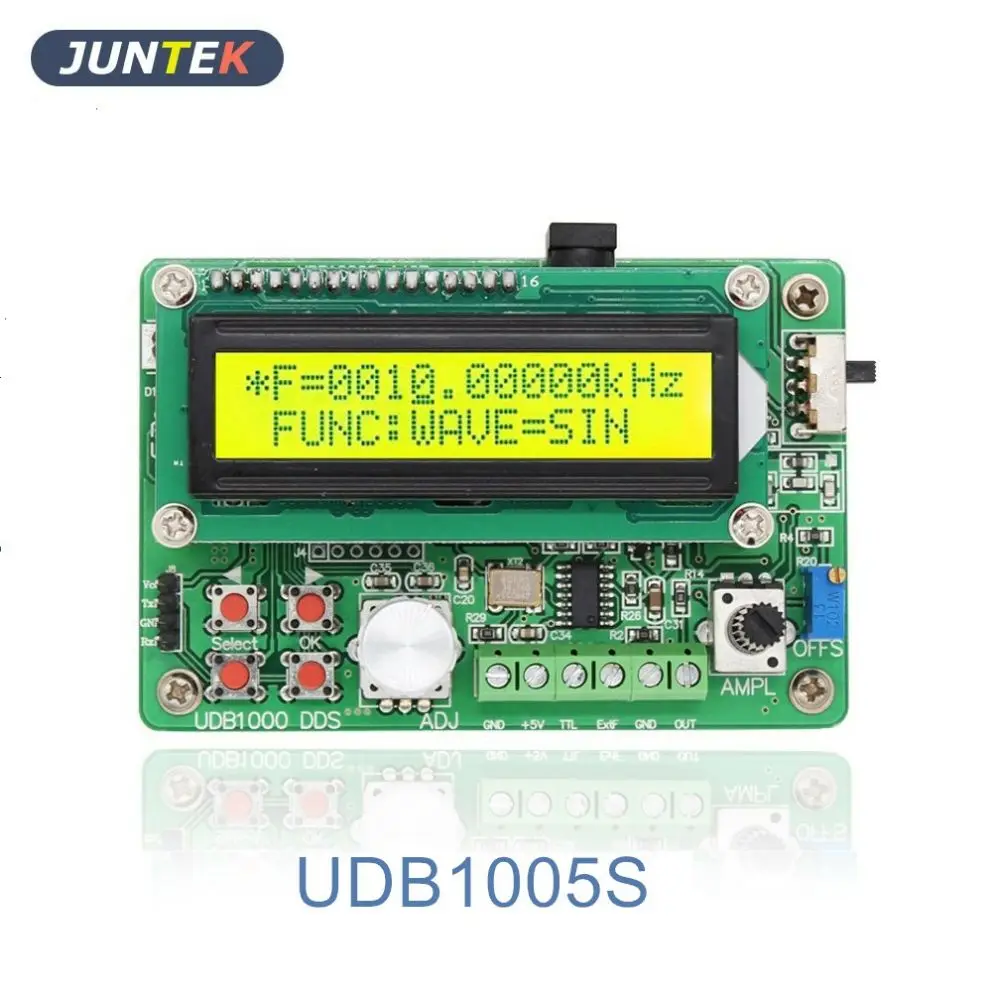

UDB1005S

UDB1008S

Диапазон частот синусоидальной волны

0 ~ 2 МГц

0 ~ 5 МГц

0 ~ 8 МГц

Частотный диапазон квадратных волн

0 ~ 1 МГц

0 ~ 1 МГц

0 ~ 1 МГц

Частотный диапазон треугольной волны

0 ~ 1 МГц

0 ~ 1 МГц

0 ~ 1 МГц

Функция частотной развертки

Да

Да

Да

ПКФункция управления

Для подключения к компьютеру требуется последовательный кабель передачи данных USB-to-TTL для управления программным обеспечением компьютера. Протоколы связи и компьютерное программное обеспечение предоставляются бесплатно

Частотные характеристики

Минимальное разрешение частоты

0,01 Гц

Ошибка частоты

± 5 × 10-6

Стабильность частоты

± 1 × 10-6/Каждые 5 часов

Выходное сопротивление

50 Ом ± 10%

Характеристики формы волны

Тип выходного сигнала

Синусоидальный, квадратный, треугольный и пильный зуб

Выходная модуляция

Частотная развертка

Синусоидальная волна

Гармоническая система подавления

40dBc (<1 МГц),35 дбк (1 МГц ~ 8 МГц)

Искажение

≤ 0.8%(Справочная частота 1 кГц)

Квадратная волна

Время подъема и падения

≤ 100 нс

Overshoot

≤ 5%

Диапазон регулировки рабочего цикла

1% ~ 99%

TTL сигнал

Выходной уровень

>3Vpp

Коэффициент вентилятора

>20TTL отрицательный номер

Время подъема и падения

≤ 100 нс

Зуб пилыВолна

Рабочий цикл>50%

Восходящая Пила зубная волна

Рабочий цикл<50%

Уменьшенная волна Зуба Пилы

SКонсервирование

Режим сканирования

Частота развертки

Время сканирования

1S ~ 99S

Диапазон сканирования

FM1 ~ fM2

Хранение

Количество складских помещений

10

Место хранения

M0-M9

Функция измерения внешнего входного сигнала

Диапазон измерения частоты

1 Гц ~ 60 МГц

Минимальное входное напряжение

0.5Vp-p

Максимальное входное напряжение

20Vp-p

Диапазон подсчета

0 ~ 4294967295

Метод подсчета

Руководство по эксплуатации

Характеристики связи

Метод интерфейса

Используйте USB для последовательного интерфейса

Скорость связи

19200bps 57600bps

Протокол связи

Принять режим команды, Соглашение открыто

Другое

Узел источника питания

DC5V ± 0,5 V

Размер продукта

95*65*25 мм

Размер посылка

140*110*80 мм

Вес нетто

88g (хост) 72g (конфигурация питания)

Вес брутто

260 г

Рабочая среда

Температура:-10 ℃-50 ℃ влажность<80

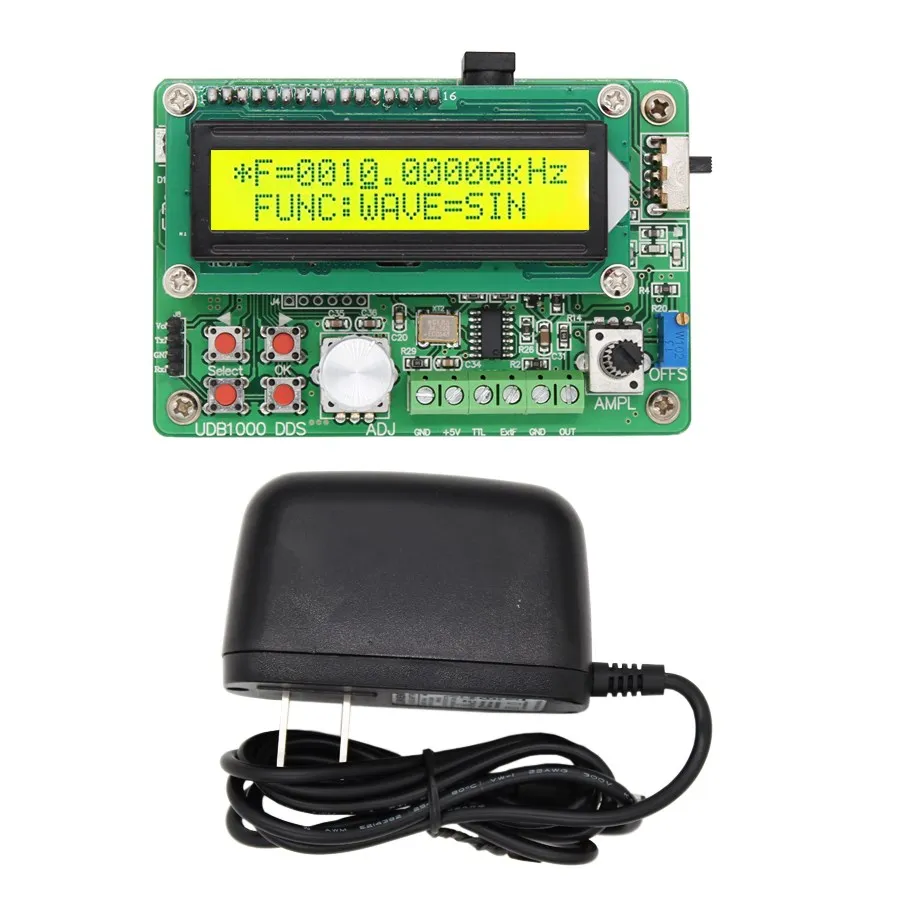

1.UDB100S-8MHz DDS генератор сигналов

2. Адаптер питания
