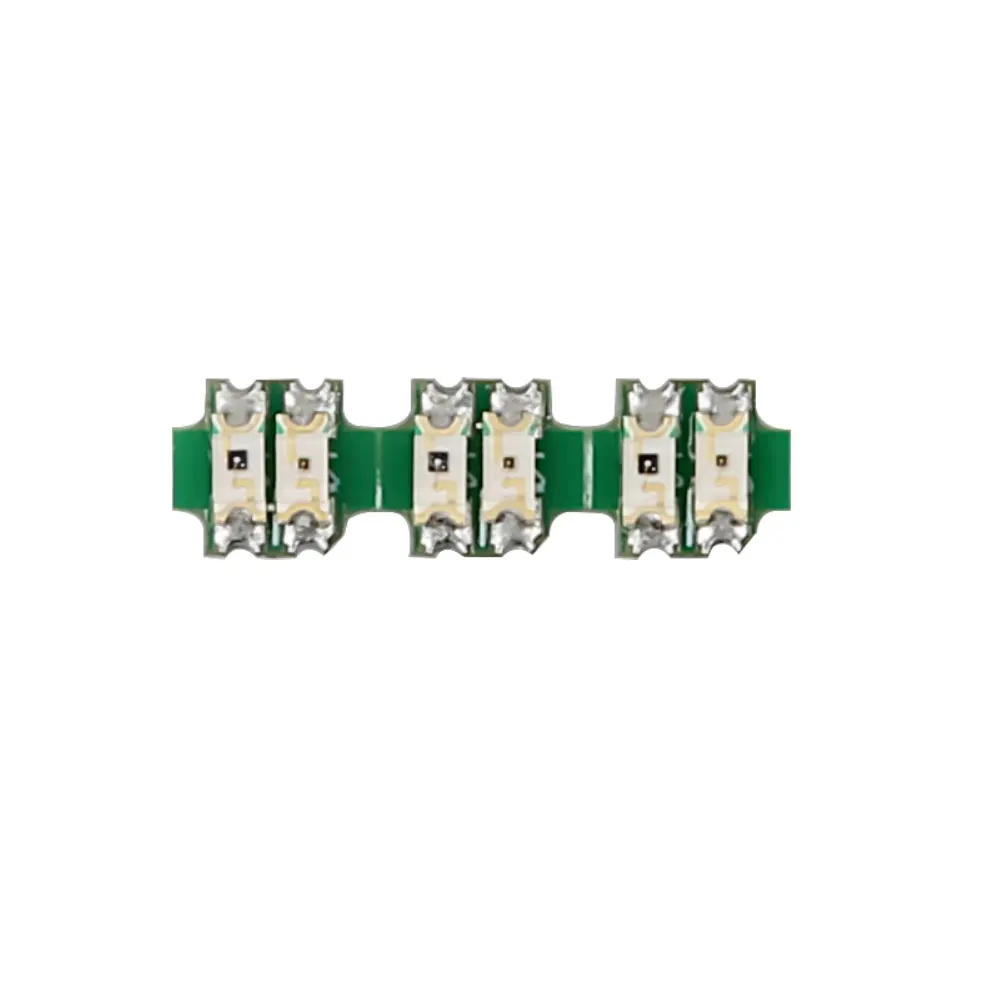

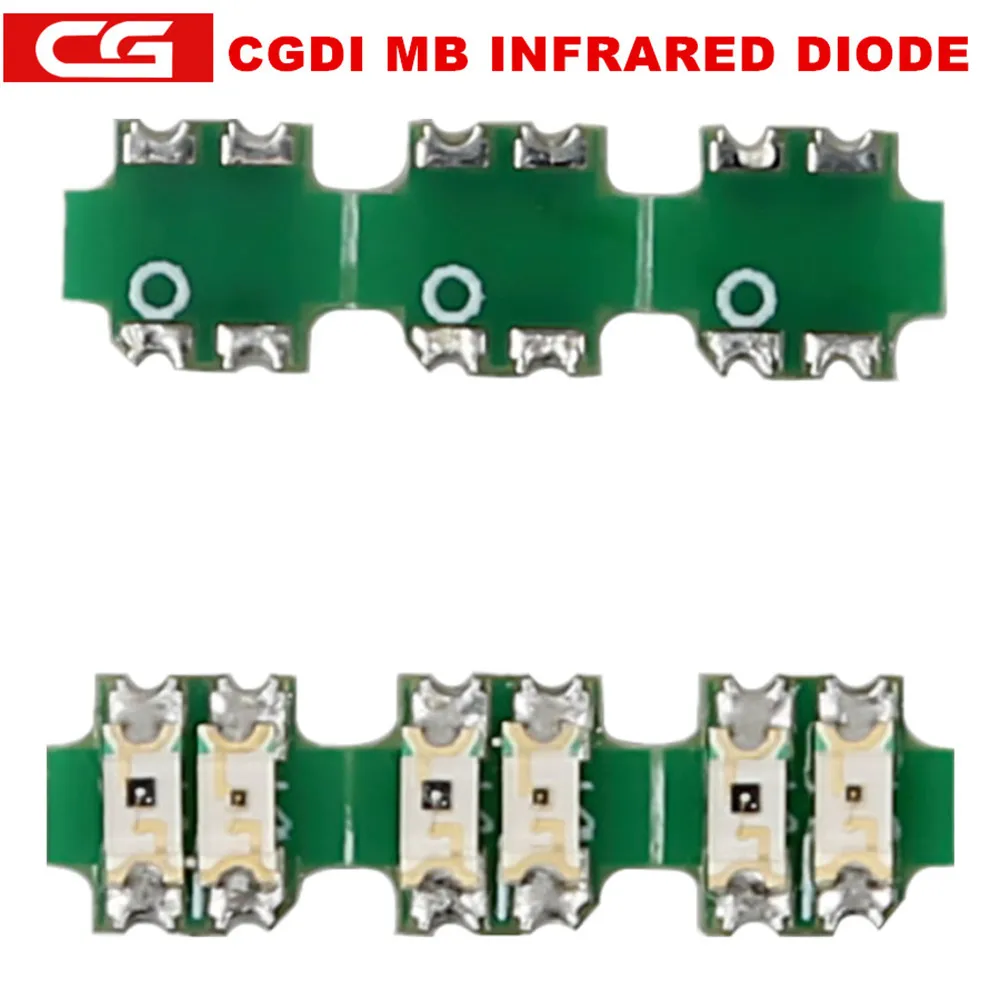

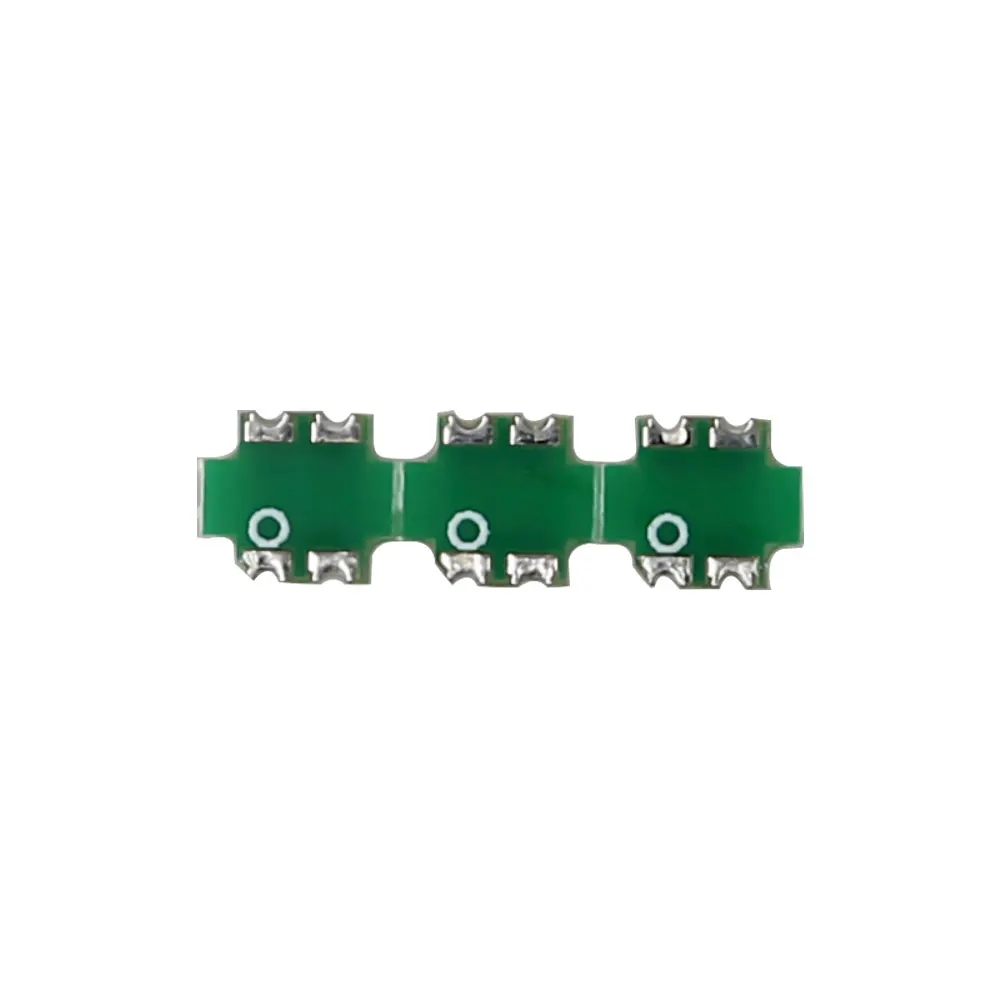

Оригинальный CGDI MB инфракрасный диод аппаратное обновление чип 3 шт

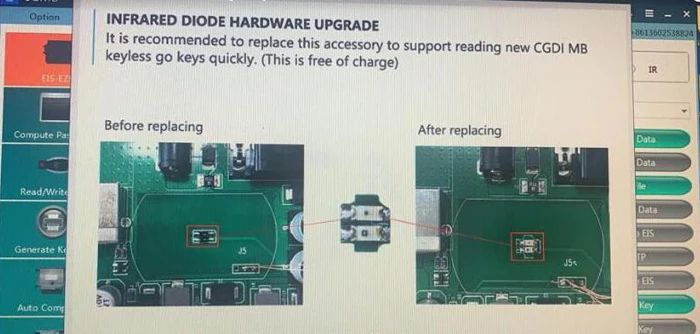

Рекомендуется заменить инфракрасный диод на CGDI Prog MB, чтобы быстро считывать/распознавать/программировать ключи без ключа.

CGMB инфракрасный диод инструкции по эксплуатации:

1. Проверка функции устройства:Перед началом работы убедитесь, что устройство находится в нормальном рабочем состоянии, которое может успешно считывать ключ;

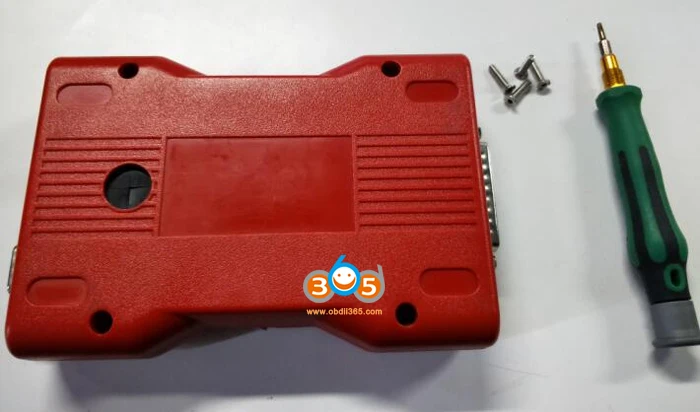

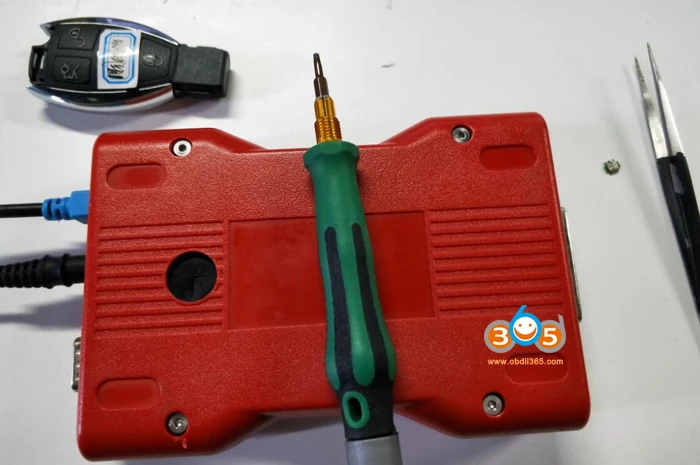

Затем отключите источник питания USB и 12 В и готовы разобрать корпус CGDI MB, как показано на рисунке ниже:(Примечание: Используйте подходящую отвертку, не используйте грубую силу, чтобы предотвратить скольжение винта, удаленные винты хранятся)

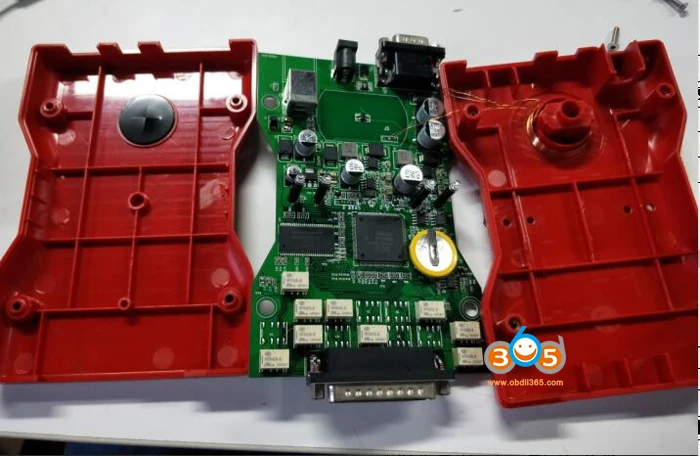

2.Откройте корпус устройства: аккуратно откройте корпус устройства вручную, как показано на рисунке ниже: (Примечание: Не нажимайте, чтобы не сорвать провод индукционной катушки!)

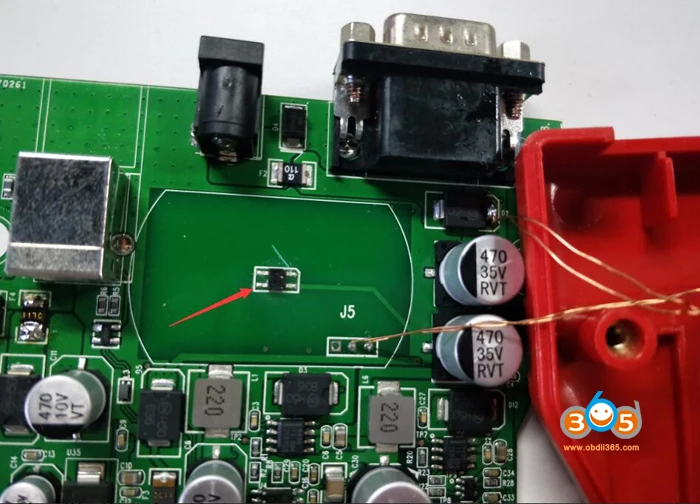

3. Возьмите оригинальный инфракрасный диод:Используйте паяльник, чтобы добавить олово с обеих сторон старого инфракрасного устройства, перетащите его после нагрева, а затем снимите старое инфракрасное устройство, как показано ниже:(Температура паяльника не должна быть слишком высокой, время не должно быть слишком долгим, чтобы предотвратить долгосрочное повреждение нагрева платы PCB, определенная сварочная способность)

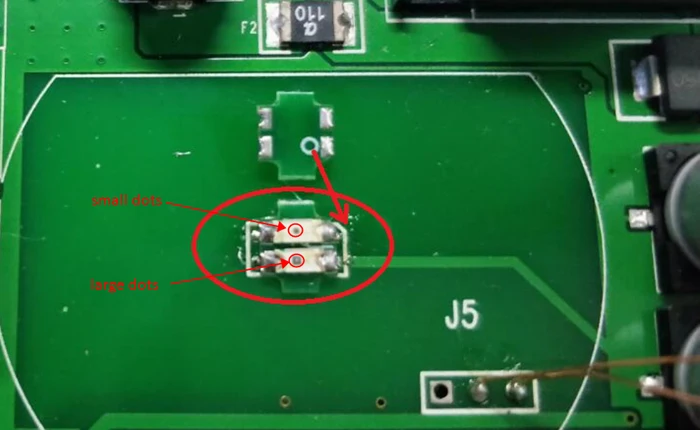

4.Установите новый инфракрасный КабанD. Используйте паяльник, чтобы прикрепить оригинальную прокладку паяльником, а затем используйте пинцет, чтобы разместить новую инфракрасная доска на оригинальной прокладке, как показано на рисунке, как показано ниже:(Инфракрасный имеет направление, Нижняя окружность 1 ступни выровнена с отсутствующим углом на печатной плате, где есть маленькие точки выше и большие точки ниже)

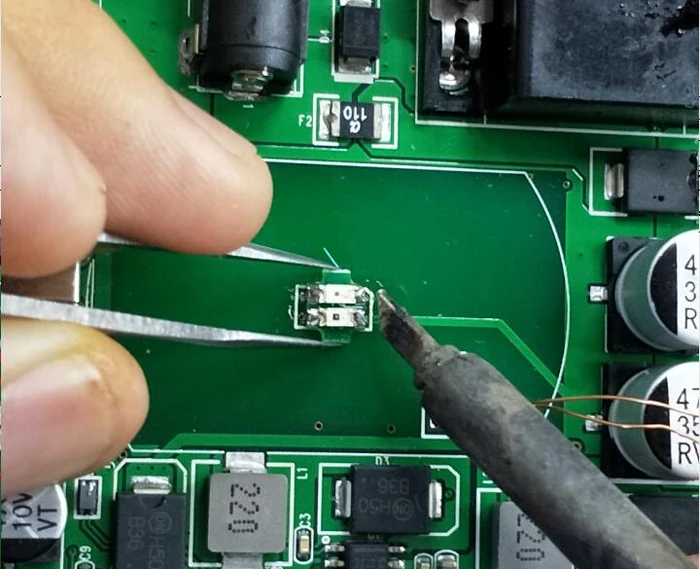

5. Сварная Новая Инфракрасная доска.Удерживайте новую инфракрасная доска пинцетом и припайте четыре фута паяльником, как показано ниже: (Температура паяльника не должна быть слишком высокой, время не должно быть слишком долгим, чтобы предотвратить долгосрочное повреждение нагрева инфракрасной лампы, наблюдайте за контактами после пайки, не может быть короткого замыкания олова и виртуальной пайки, и требуется определенная емкость сварки)

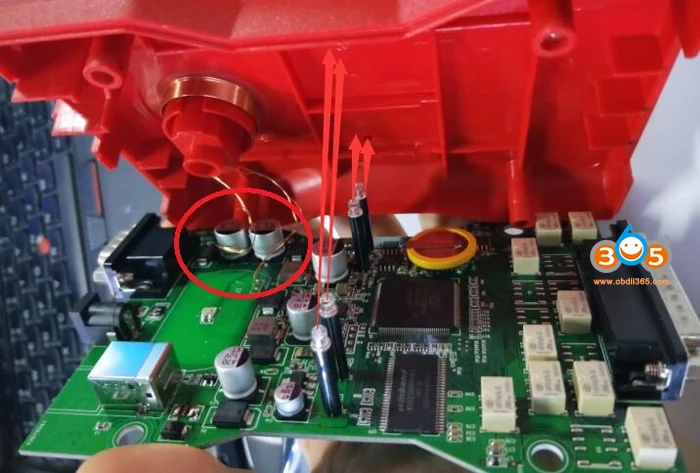

6.Установите верхнюю крышку.После сварки закрепите верхнюю часть корпуса и печатную плату, как показано ниже:
Примечание: (1) обратите внимание, что четыре индикатора должны быть выровнены с отверстиями;
(2) провода индукционной катушки должны быть расположены хорошо, и не могут упасть в область инфракрасной индукции, чтобы предотвратить его от блокировки инфракрасного трансивера;
(3) Не используйте грубую силу для крепления корпуса, вы должны подтвердить два шага выше, а затем закрыть крышку.

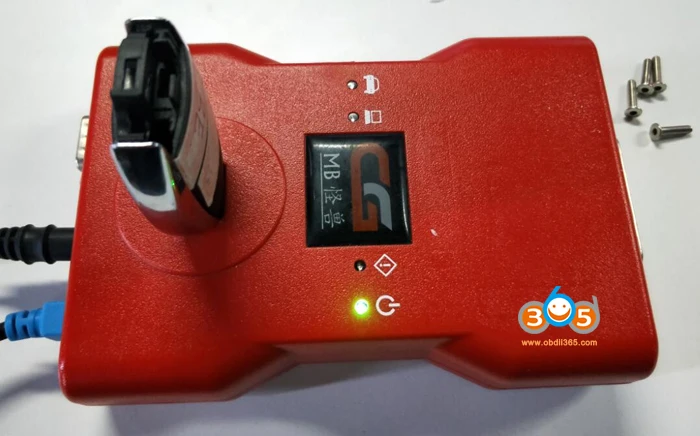

7. Функция тестирования: Пожалуйста, не затягивайте винты после закрытия крышки. В это время необходимо подключить USB и 12 В для чтения ключа со всем направлением. Если программное обеспечение показывает, что чтение успешно, вы можете начать затягивать винты. Как показано на рисунке ниже: (не затягивайте винты до успешного чтения)

8. Установите нижний чехол:Поместите четыре ранее удаленных винта в заднюю крышку и затяните отверткой. Все операции по замене завершены! Как показано ниже:
