Микро-USB DC 2CH Регулируемая Φ рабочий цикл импульсная частота модуль цифровой

Микро-USB DC 2CH Регулируемая Φ рабочий цикл импульсная частота модуль цифровой

Основные характеристики:

Два независимых PWM генератора могут установить частоту, рабочий цикл;

Широкий диапазон частот, высокая точность;

Возможна серийная связь.

Во-первых, описание модуля:

Частота делится на три диапазона:

XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон-1 Гц ~ 999 Гц;

X X.X (знака после запятой в десять): минимальная единица является 0,1 кГц; Целый ряд 0,1 кГц ~ 99,9 кГц

X.X.X. (есть три десятичные точки): самый маленький блок-1 кГц; Диапазон-1 кГц ~ 150 кГц

Пример отображения частоты:

"100" означает, что PWM выходной Пульс 100 Гц;

«54,1» означает, что PWM выходной Пульс 54,1 кГц;

"1.2.4" Показывает, что PWM импульсный выход 124 кГц

Рабочий цикл в диапазоне: от 0 до 100;

Трехчастотный рабочий цикл одинаковый, все параметры нелетучие.

Во-вторых, параметры модуля:

Рабочее напряжение: 5-30 в, Поддержка питания micro USB 5,0 в;

Частотный диапазон: 1 Гц ~ 150 кГц;

Точность частоты: ± 2%;

Выходной ток: <30 мА;

Амплитуда выхода: по умолчанию 5Vp-p (setable);

Диапазон рабочих температур: -30 ~ + 70 °.

В-третьих, параметры:

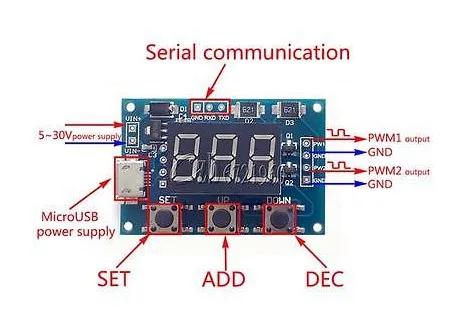

Модуль имеет три кнопки [набор], [вверх], [вниз];

Нажмите клавишу [Set] для переключения отображения четырех параметров (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед передачей параметров, будет соответствующее имя параметра flash.

Нажмите [вверх], [вниз], чтобы изменить значение текущего параметра (Длительное нажатие может быстро добавить или вычесть).

Две PWM каждая имеет три предустановленных частоты, интерфейс отображения частоты, длительное нажатие [SET] ключ для переключения между тремя типами частот, три вида частотного цикла-одинаковое значение. (XXX: диапазон 1 Гц ~ 999 Гц; X X.X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X .: в диапазоне 1 кГц ~ 150 кГц и т. д.).

В-четвертых, объем:

Как генератор сигналов квадратной волны, который генерирует сигнал квадратной волны;

Для подачи сигнала на Драйвер шагового двигателя;

Регулируемая генерация импульсов для использования чипов;

Производим переменный импульсный сигнал, цепь, связанная с управлением (PWM затемнения, скорость).

В-пятых, серийный контроль

Скорость передачи данных: 9600 bps

Бит данных: 8

Стоп-биты: 1

Паритет: нет

Управление потоком: нет

1. Установите частоту ШИМ

"S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 ~ 999)

"S1FXX.XT": Установите частоту PWM1 X X.X KHZ (00,1 ~ 99,9)

"S1F: X.X.X.T": настройка частоты PWM1 XXX KHZ (0.0.1 ~ 1.5.0 ..)

'S1': PWM1

'S2': PWM2

'F': частота

'Д': рабочий цикл

«Т»-это конечный флаг

Установите рабочий цикл ШИМ

"S1DXXXT": настройка рабочего цикла PWM1 XXX; (001 ~ 100)

"S2DXXXT": набор PWM2 рабочий цикл XXX; (001 ~ 100)

Установка успешного возврата: вниз;
