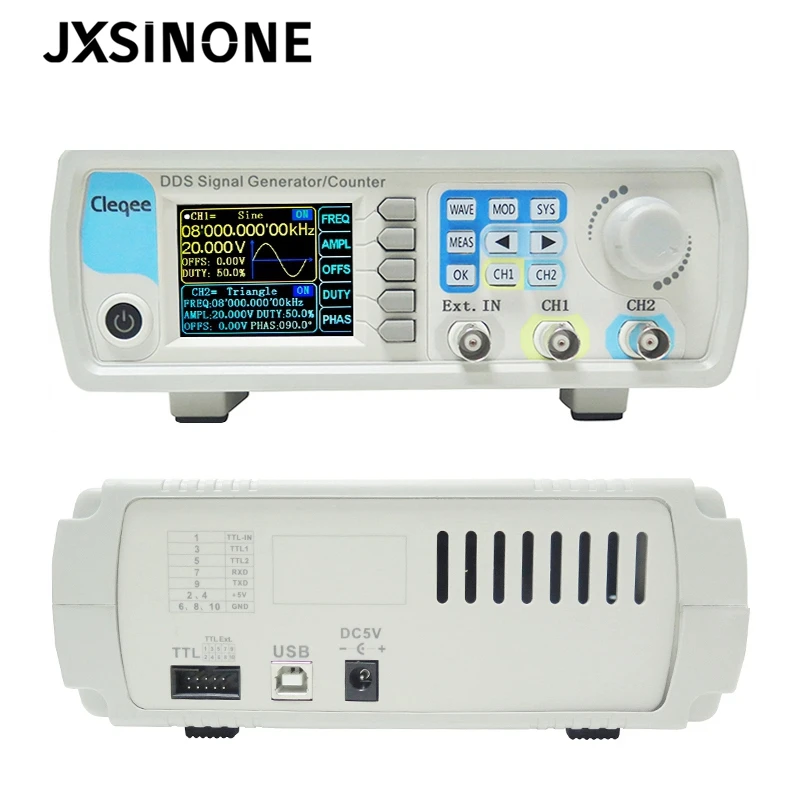

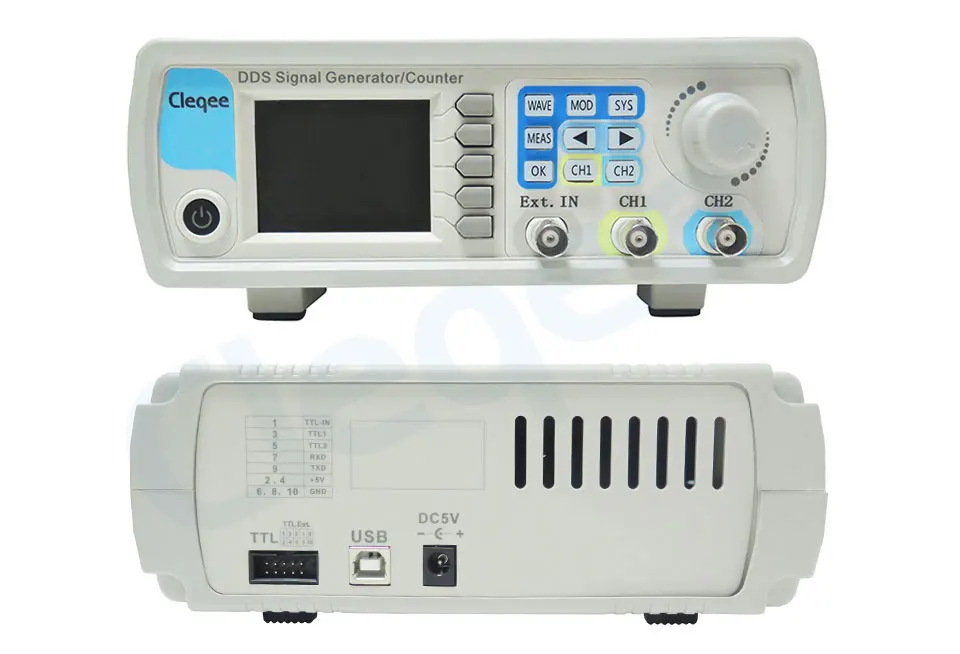

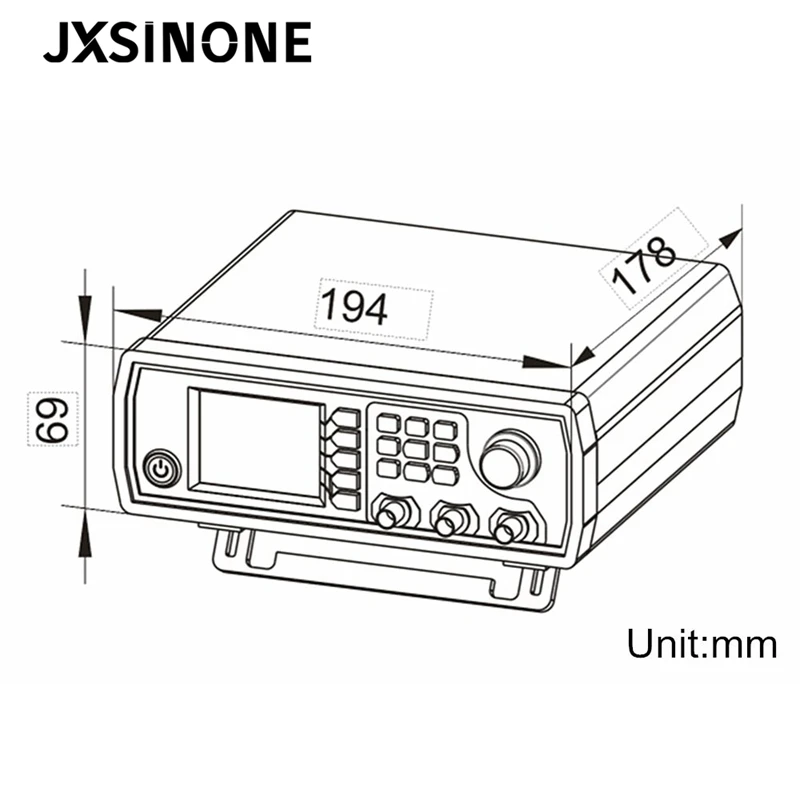

JXSINONE JDS6600-60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS

JXSINONE JDS6600-60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS

Введение

Двухканальный функциональный генератор сигналов имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.
Особенности:
• 320x240 2,4 "TFT цветной ЖК-дисплей дисплей, одновременное отображение параметров CH1 и CH2
• DDS технология прямого цифрового синтеза для создания точного, стабильного и низкого искажения выходного сигнала
• Максимальная выходная частота (Синусоидальная волна) до 60 МГц, частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.

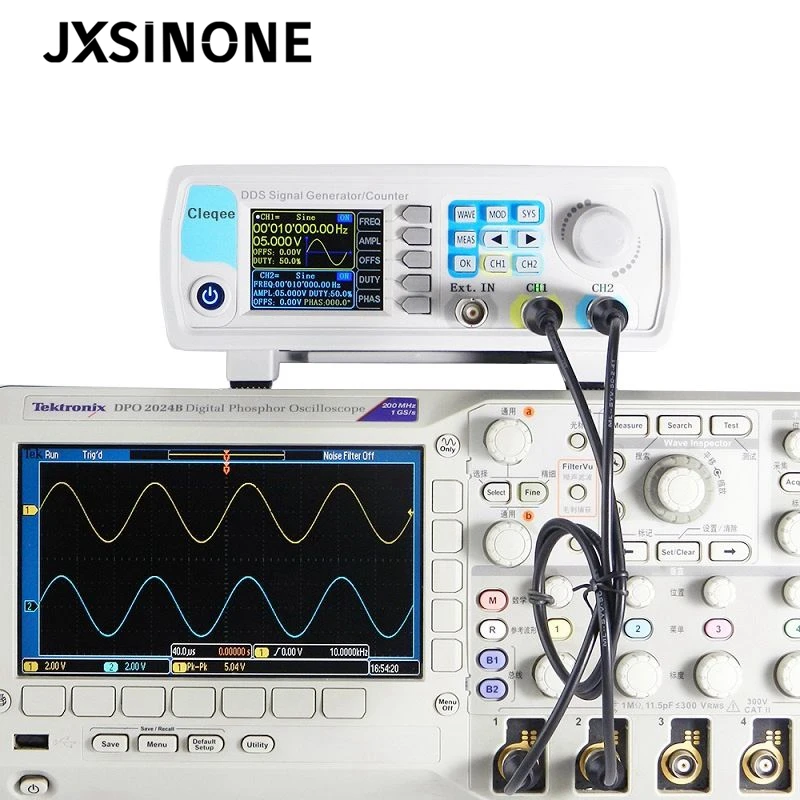

• Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая фаза
• Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 15 МГц без искажений

Примечание:

Скопируйте эту ссылку, чтобы загрузить файл генератора сигналов JDS6600 DDS://www.mediafire.com/folder/j65pyx2q7oxj2/JDS_6600_file_june

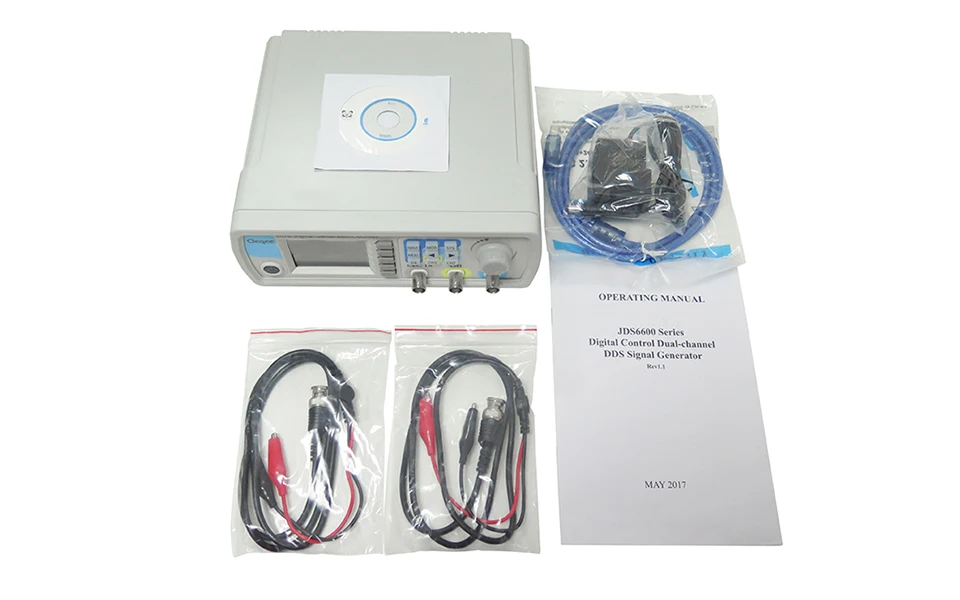

Проверка содержимого посылка
1. Проверьте аксессуары
Все содержимое следующим образом, если отсутствует, повреждения или неправильно, пожалуйста, свяжитесь с нами или реселлером

2. Проверьте инструмент

В чехол какого-либо механических повреждений или дефектов, или если прибор не работает должным образом или пройти электрических и механических испытаний, вы можете связаться с нами.

Частотные характеристики

JDS6600-15M

JDS6600-30M

JDS6600-40M

JDS6600-50M

JDS6600-60M

Синусоидальный Частотный диапазон

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Треугольный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Частотный диапазон импульсов

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Цифровой частотный диапазон CMOS/TTL

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Частотный диапазон произвольной волны

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Квадратное время подъема

≤ 30 нс

≤ 25 нс

≤ 20 нс

≤ 20 нс

≤ 20 нс

Разрешение частоты Mininum

0.01µгц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3h

Характеристики формы волны

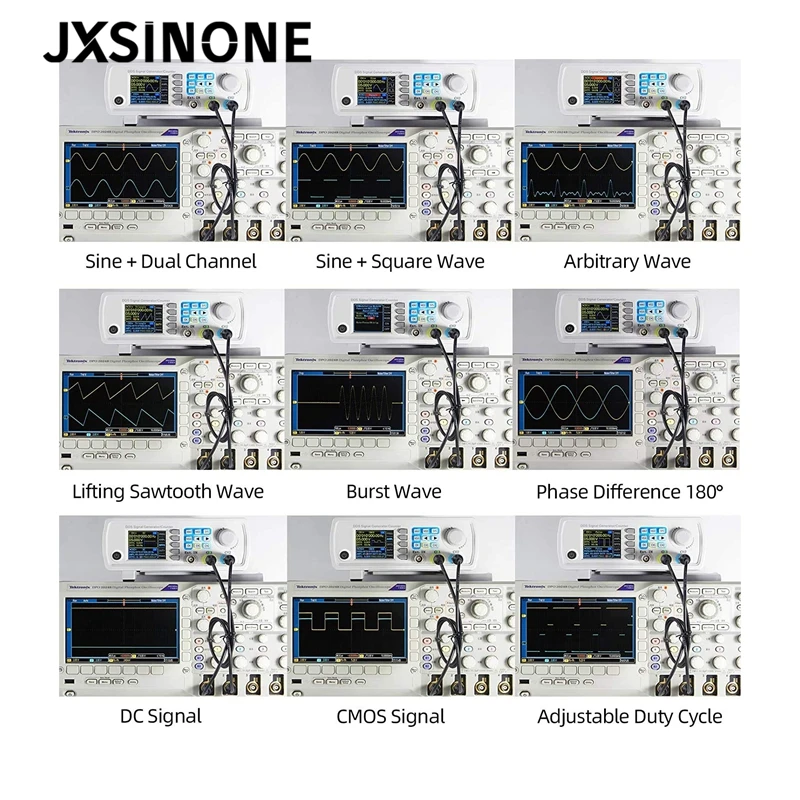

Форма волны

Синус, квадрат, треугольник, пульс (коррекция рабочего цикла),Partia Sine, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, Neg-лестница, шум, экстенциальный подъем, экстенциальное падение, тон, Синк пульс, Lorentz Pulse и 60 видов пользовательской формы сигнала.

Длина волны

2048 точек

Частота дискретизации формы волны

JDS6600-15M

JDS6600-30M

JDS6600-40M

JDS6600-50M

JDS6600-60M

200MSa/s

200MSa/s

200MSa/s

266MSa/s

266MSa/s

Вертикальное разрешение формы волны

12 бит

Синус

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Полное гармоническое искажение

<0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратный и импульсный

Overshoot (квадрат)

≤ 5%

Диапазон рабочего цикла (пульс)

0.1% ~ 99.9%

Рампа волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Амплитудный диапазон

JDS6600-15M

JDS6600-30M

JDS6600-40M

JDS6600-50M

JDS6600-60M

≤ 10 МГц: 2mVpp ~ 20Vpp
≤ 15 МГц: 2mVpp ~ 10Vpp

≤ 10 МГц: 2mVpp ~ 20Vpp
≤ 30 МГц: 2mVpp ~ 10Vpp

≤ 10 МГц: 2mVpp ~ 20Vpp
≤ 30 МГц: 2mVpp ~ 10Vpp
≤ 60 МГц: 2mVpp ~ 5Vpp

Разрешение амплитуды

1МВ

Амплитудная стабильность

± 0.5%/5 ч

AПлоскостность mplitude

± 5%(<10 МГц); ± 10%(>10 МГц)

Сигнал на выходе

Выходное сопротивление

50Ω ± 10% (Типичный)

Защита

Все выходные сигналы termianl могут быть сокращены в течение 60 с

Смещение постоянного тока

Диапазон офсетной регулировки

Выходная амплитуда> 2 в

0,2 V <Выход Amplitude≤ 2В

0 <Выход Amplitude≤ 0,2 V

-9,99 V ~ 9,99 V

-2,5 V ~ 2,5 V

-0,25 V ~ 0,25 V

Офсетное разрешение

0,01 V

ПХарактеристики hase

Диапазон регулировки фаз

0 ~ 359,9 °

Разрешение фазы

0,1 °

TTL/COMS выход

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20 нс

Функция внешнего измерения

Функция счетчика частоты

Диапазон измерения частоты

1 Гц ~ 100 МГц

Точность измерения

Время ворот постоянно регулируется between0.01s ~ 10s

Функция счетчика

Счетная область

0-4294967295

Комбинированный режим

2 вида режимов соединения, DC и AC

Режим управления

Ручная работа

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Измерение ширины импульса

0.01us (разрешение), 20s (максимальное время измерения)

Измерение периода

0.01us (разрешение), 20s (максимальное время измерения)

Функция развертки

Канал развертки

CH1 или CH2

Тип развертки

Линейная развертка, бревенчатая развертка

Время подметания

0,1 s ~ 999,9 s

Диапазон установки

Настройки пользователя

Направление развертки

Вперед, назад и круглый ход

Функция Burst

Количество импульсов

1-1048575

Режим разрыва

Руководство Trig,CH2 Trig,Ext.Tring(AC) ,Ext.Tring(DC)

Общие технические параметры

Дисплей

Тип дисплея

2,4 дюймов TFT цветной ЖК-дисплей

Хранение и загрузка

Количество

100 групп

Расположение

От 00 до 99 (питание будет загружаться в положение 00)

Произвольная волна

Количество

От 1 до 60, всего 60 групп (по умолчанию 15 групп)

Интерфейс

Режим интерфейса

USB к последовательному интерфейсу

Интерфейс расширения-

Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для развития пользователя.

Скорость связи

115200bps

Протокол связи

Режим командной строки, открытый протокол

Источник питания

Диапазон напряжения

DC5V ± 0,5 V

Производственный процесс

Технология поверхностного монтажа, FPGA дизайн, высокая надежность, длительный срок службы

Зуммер

Пользователь может установить или выключить процедуру

Рабочие характеристики

Полная кнопка работы, ручка непрерывной регулировки

Условия окружающей среды

Температура: 0 ~ 40 oCHumidity:<80%

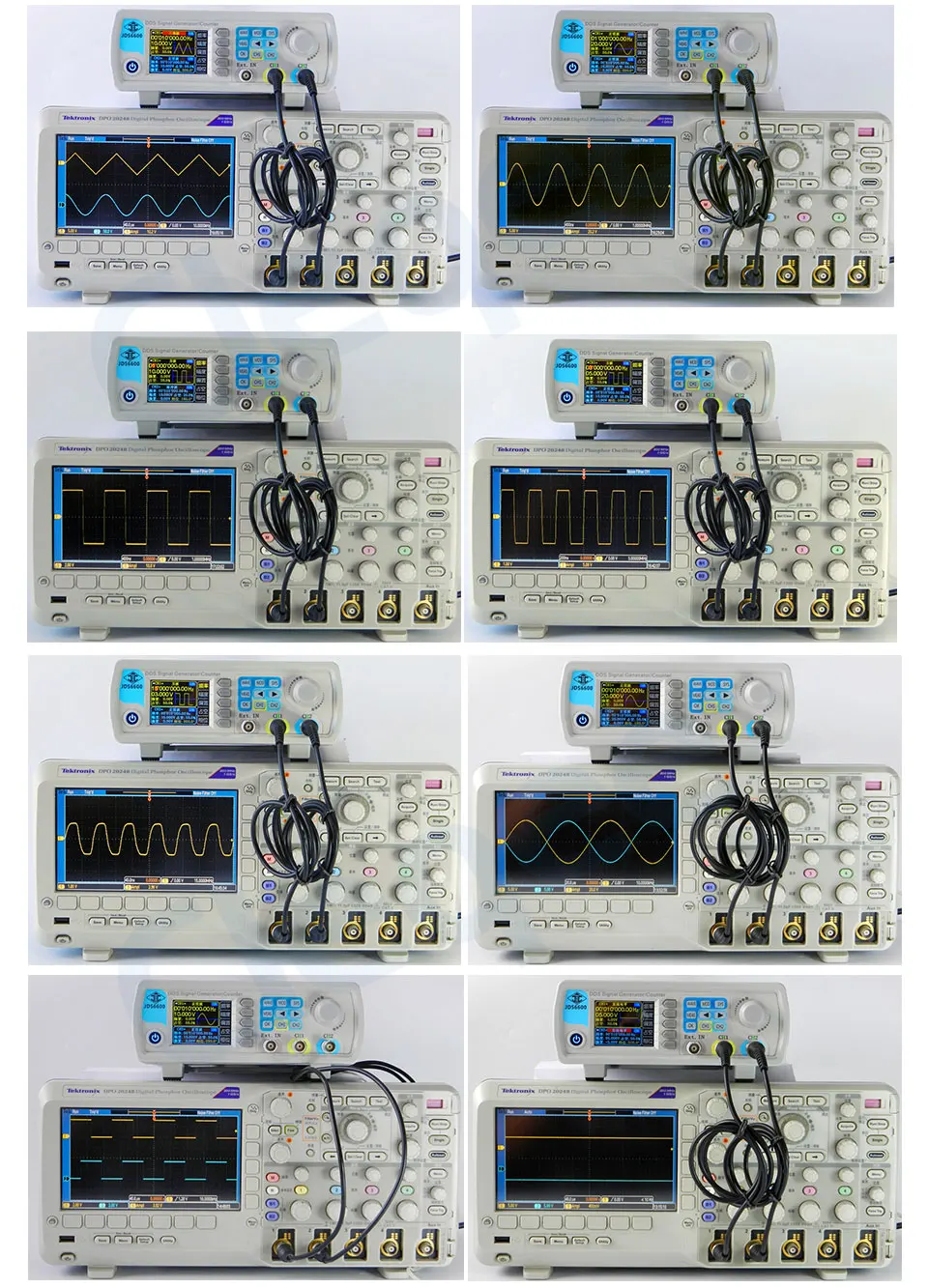

Полный дисплей продукта

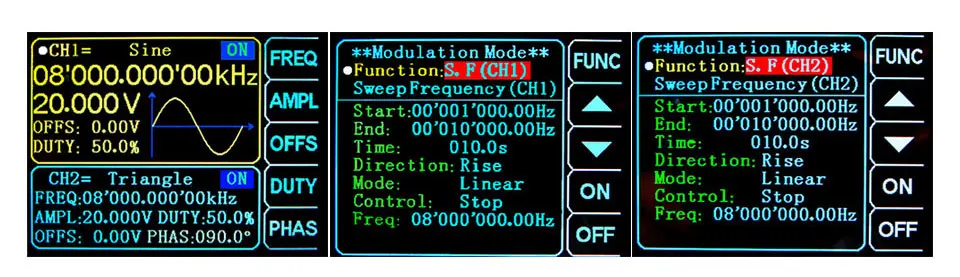

Основной интерфейсИнтерфейс режима модуляции для подметания на CH1 интерфейс режима модуляции для подметания на CH2

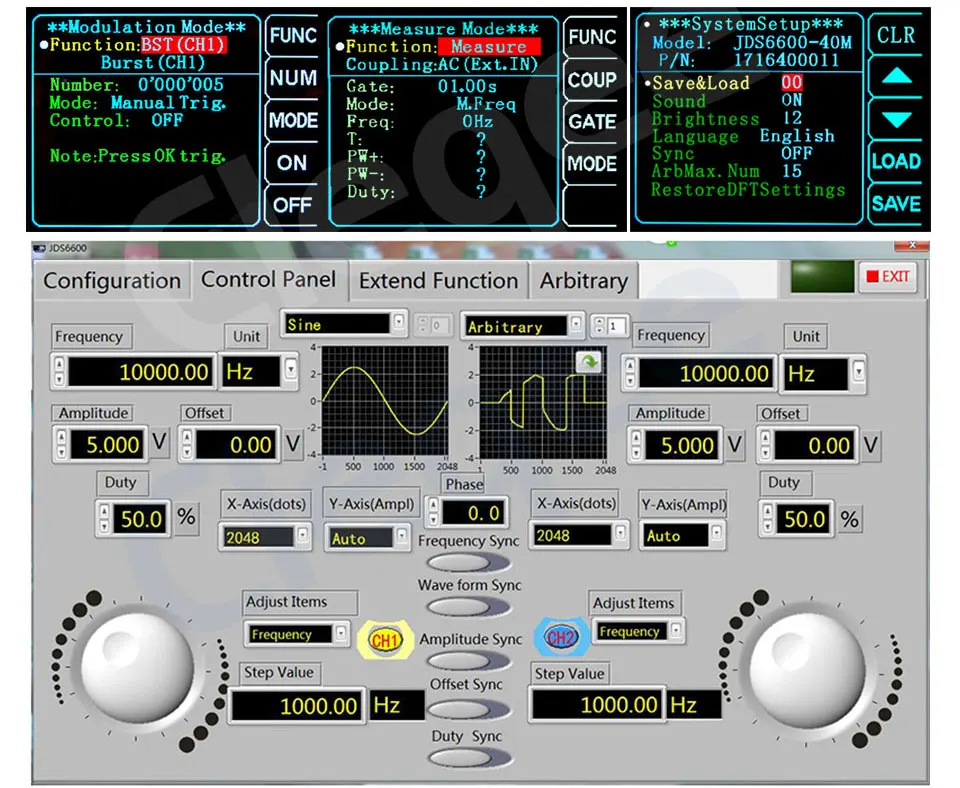

Интерфейс режима модуляции для Brust at CH1Интерфейс режима измерения Systertem setup interface
