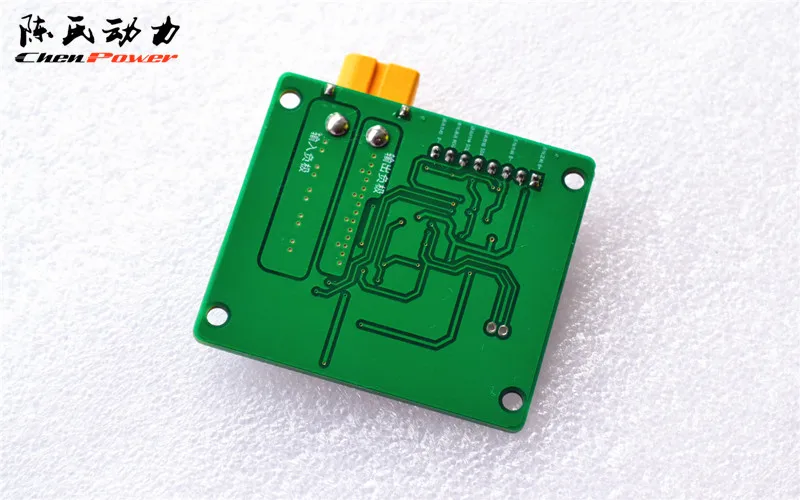

Многострунная Защитная плата BMS для литиевого аккумулятора 3 2 в фосфат железа

Многострунная Защитная плата BMS для литиевого аккумулятора 3 2 в фосфат железа

Тип 1: модуль датчика топлива

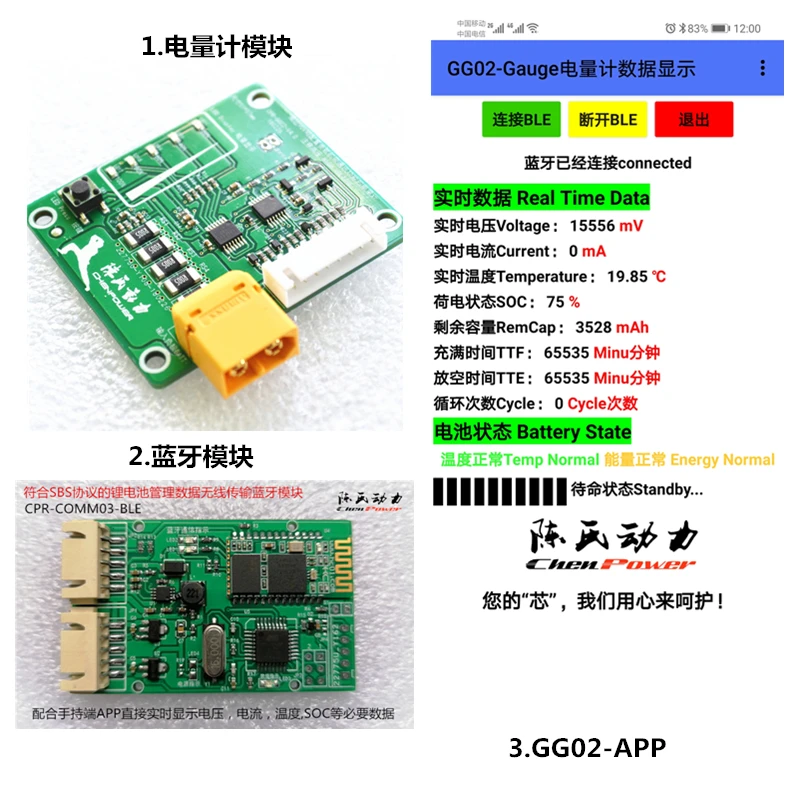

Тип 2: датчик топлива + модуль Bluetooth + Приложение

1. Особенности продукта

Пожалуйста, перейдите на официальный веб-сайт для загрузки конкретных спецификаций продукта

Примечания: Протокол adoptSMbusThe может общаться, мы также можем общаться и отображать необходимые данные через нашу собственную программу ПК и коммуникационный модуль

Коммуникационное программное обеспечение верхнего компьютера (оно должно быть использовано бесплатно с нашим коммуникационным модулем):

//item.taobao.com/item.htm?spm=686.1000925.0.0.knEv65&id=523869873853

Коммуникационный модуль:

//item.taobao.com/item.htm?spm=686.1000925.0.0.knEv65&id=546583472040

Вы также можете посетить нашу базу данных литиевого университета, скачать и изучить базовую теорию и необходимые справочные материалы самостоятельно

Ссылка: //pan.baidu.com/s/1UmkPdZ7kMH-03p4uS7GoiA Код экстракции: gyse

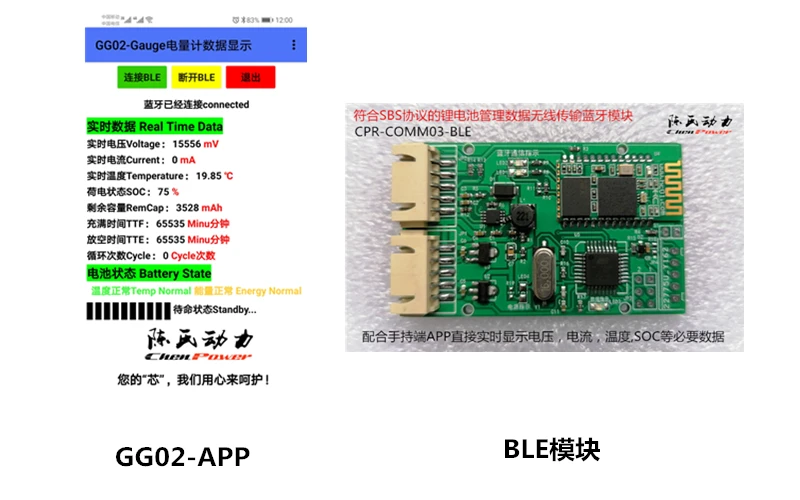

Вы можете загрузить его для freeGG02-Gauge-V2.0.apkAnd установить его, то, что вы видите, это то, что вы получаете.

AloneBLEModule coordinationAPPlink:

//item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.52e91debuTkI6X&ft=t&id=606656993955

GG02-GUIUpper ссылка на компьютерный модуль:

//item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.52e91debuTkI6X&ft=t&id=546583472040

2. Характеристики продукта и описание

2,1. Литий-ионная поддержка, LiFePO4, PbA, NiMH и NiCd химическое соединение

2,2 расчетный диапазон напряжения is3V to65V емкость батареи

2,3. Поддерживает емкость аккумулятора до to29Ahr

2,4. Поддерживает зарядку и разрядку токов до to32A

2,5. Внешний отрицательный температурный коэффициент (NTC) Поддержка термистора

2,6. Поддержка двух линейных систем I2C™И связь с интерфейсом связи host systemHDQSingle line

2,7. Безопасный алгоритм hash (SHA)-1 / Hash код аутентификации сообщения (HMAC) Аутентификация

2,8. Пять aloneleeddirect power display

2,9. Режим пониженной мощности (условия рабочего диапазона типичного аккумуляторного блока)

-Нормальный режим работы:< 145μA (среднее значение)

-Режим сна:< 84μA (среднее значение)

-Режим полного сна:< 30μA (среднее значение)

2,10. Максимальная рабочая сила 50A, непрерывная Номинальная выдерживает currenent40a

2,11. Типичная функция зарядки и разрядки температурной сигнализации (setable)

2,12. support1-16Total напряжения серии батарей, электрического тока, контроля температуры и расчета емкости

Bq34z100g1широкодиапазонный модуль кулометраЯвляется особенным для обычных аккумуляторов и разработки собственного использованияДорожка с сопротивлением™Широкодиапазонный кулометр с технологией, с измерением емкости, мониторингом состояния здоровья, измерением времени заполнения, измерением времени вентилирования, мониторингом температуры разряда заряда и стандартом 2c, функцией управления HDQCommunication.

Когда общая батарея подключена к модулю счетчика электроэнергии с параметрами, настроенными в этой настройке, вся система будет прямым переходным интеллектуальным аккумулятором, модуль adoptLCDDisplay или компьютерное программное обеспечение могут напрямую считывать и просматривать напряжение внутри аккумулятора, температуру, электрический ток, емкость и здоровье старения.

A: зарядка, разрядка, электрический ток, часть управления температурой

Серийный номер

Проект

Стандартное значение

1

Максимальное входное напряжение для нормальной зарядки

3,75 в

2

Номинальная рабочая зарядка/максимальный рабочий ток

30A/50A

3

Нормальное напряжение защиты от перезарядки

Ничего

4

Нормальное напряжение защиты от разрядки

Ничего

5

Номинальная операция разряда/максимальный рабочий ток

30A/50A

6

Защита от перегрузки по току и задержки времени

Ничего

7

Задержка защиты от короткого замыкания

Ничего

8

Защита от перегрева температура и время задержки защиты платы

Ничего

9

Диапазон рабочих температур защитной панели

-20 ℃ ---- 65 ℃

B: часть управления балансом

1

Выравнивание пускового напряжения

Ничего

2

Выравнивающий ток

Ничего

C:Основные параметры защитной панели

1

Статическое энергопотребление защитной панели

≤ 50uA (энергопотребление защитной платы в спящем состоянии)

2

Потребляемая мощность защитной панели

≤ 300uA (энергопотребление защитной платы в активном состоянии)

3

Внутреннее сопротивление защитной пластины

≤ 5mΩ(dischargeaccess)≤ 5mΩ (зарядный канал)

4

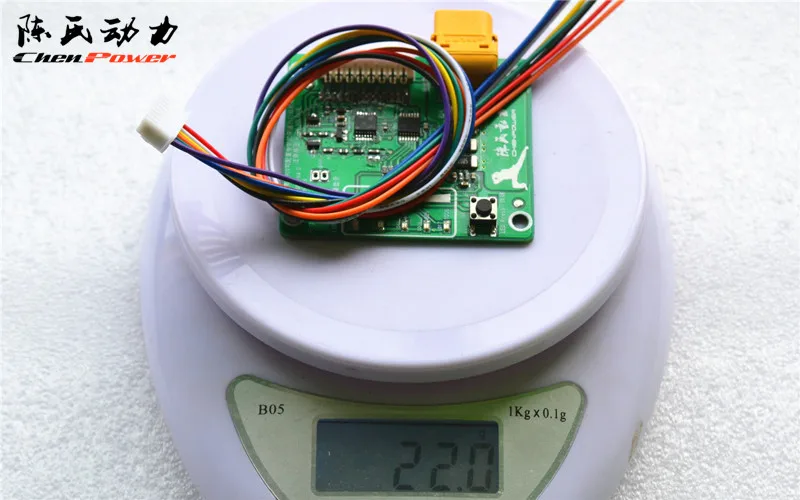

Размер защитной пластины

Длина * ширина * толщина 71*57*8 мм

Максимальная емкость измерения: 29ач, максимально доступный 290ач, избыточная часть измеряется методом множественной скорости.

Максимальный диапазон измерения напряжения: 65535мв, избыточная часть измеряется пропорциональным частичным давлением.

Максимальный измеренный ток: 65535mA, избыточная часть синхронизируется с коэффициентом мощности.

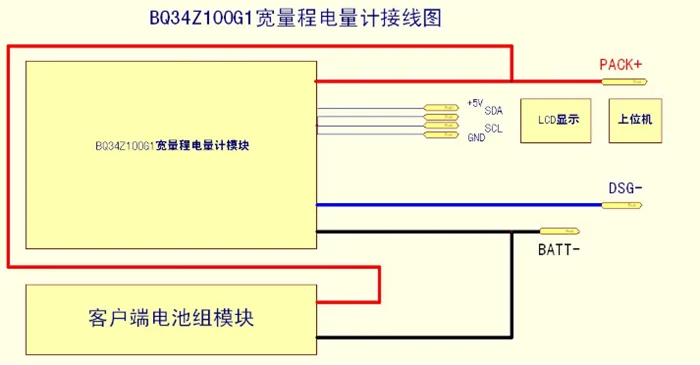

3. Схема проводки продукта

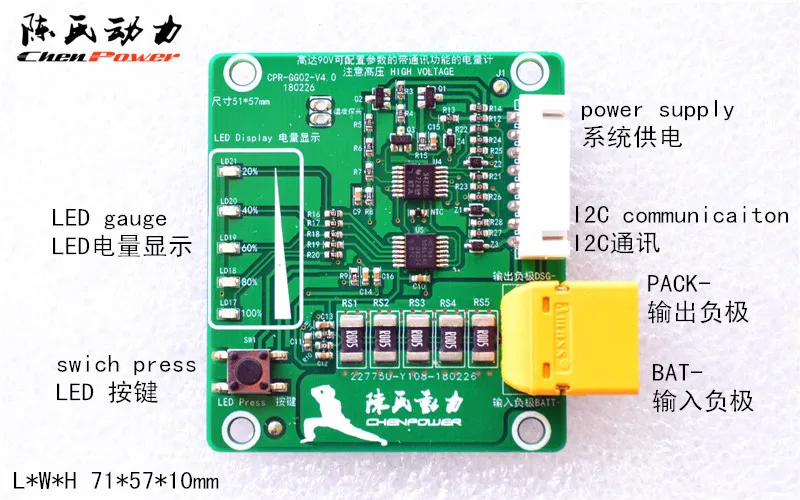

Определение порта продукта

BATT- --- зарядный разрядный вход отрицательного полюса

GND --- связь место SCL --- I2C связь часы линии SDA --- I2C линия передачи данных

+ 5V ---- foreign5VPower линии

DSG- --- выход разрядки заряда отрицательный полюс

Упаковка +: заряд разряда положительного электрода

RSEG: резервный источник питания для связи
