296x128 2 9 дюймовый E Ink raw дисплей черный/белый двухцветный e paper SPI интерфейс

296x128, 2,9 дюйма E-Ink дисплей, SPI интерфейс, без PCB Обзор

Это E-Ink дисплей, 2,9 дюйма, разрешение 296x128, со встроенным контроллером, через интерфейс SPI, поддерживает частичное обновление.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Поставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 V Интерфейс: 3-провод SPI, 4-провод SPI Размер контура: 36,7 мм × 79,0 мм × 1,05 мм Размер дисплея: 66,89 мм × 29,05 мм Точка шаг: 0,138 × 0,138 Разрешение: 296 × 128 Цвет дисплея: черный, белый Серый уровень: 2 Частичное обновление: 0,3 s Время полного обновления: 2s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° Ресурсы для развития

Вики:

Рекомендуется

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

Шляпа водителя из электронной бумаги(Универсальный) Защитная пленка для электронной бумаги(Arduino/NUCLEO) Электронная бумага ESP8266 плата драйвера(WiFi) Электронная бумага ESP32 плата драйвера(WiFi / Bluetooth) Электронная бумага NB-IoT/GPRS шляпа(NB-IoT / eMTC / GPRS Посылка

Вес:0,006 кг

Примечание: Это необработанный дисплей, вы также можете купить Собранный вариант для легкого тестирования и сравнения:2,9 дюймовый модуль электронной бумаги

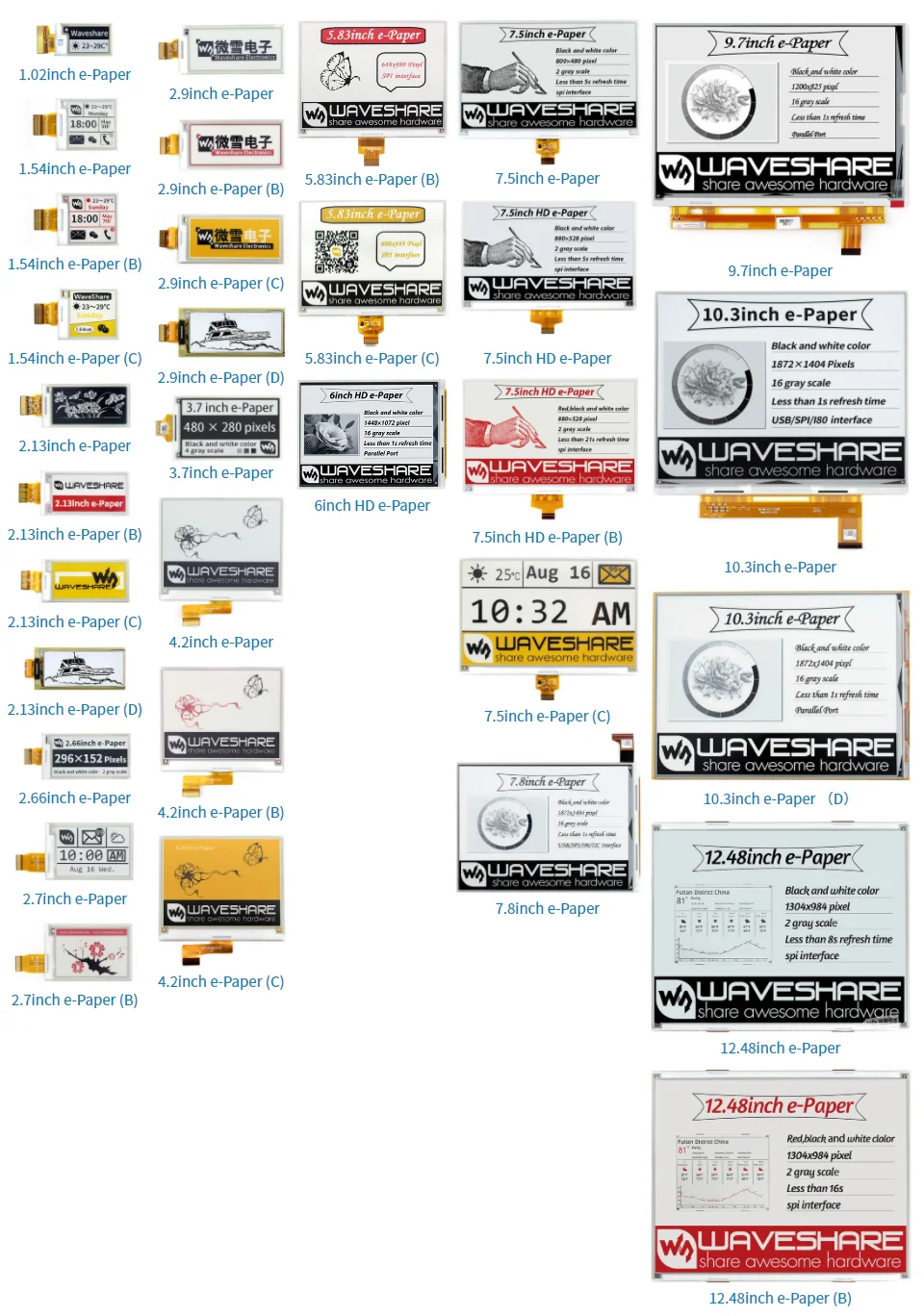

2,9 дюймовый e-Бумага x1 Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление Интерфейс 1,02 дюймовая электронная бумага Черный, белый 2. 128 × 80 21,76 × 14,00 32,6 × 18,6 2. SPI 1,54 дюймовая электронная бумага Черный, белый 2. 200 × 200 27,60 × 27,60 31,8 × 37,3 2. SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2. 200 × 200 27,60 × 27,60 31,8 × 37,3 8 × SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2. 152 × 152 27,51 × 27,51 31,8 × 37,3 27 × SPI 2,13 дюймовая электронная бумага Черный, белый 2. 250 × 122 48,55 × 23,71 59,2 × 29,2 2. SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 2. SPI 2,7 дюймовая электронная бумага Черный, белый 2. 264 × 176 57,29 × 38,19 70,4 × 45,8 6 × SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2. 264 × 176 57,29 × 38,19 70,4 × 45,8 15 × SPI 2,9 дюймовый e-Бумага Черный, белый 2. 296 × 128 66,89 × 29,05 79,0 × 36,7 2. SPI 2,9 дюймовый e-Бумага (B) Красный, черный, белый 2. 296 × 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовый e-Бумага (C) Желтый, черный, белый 2. 296 × 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовый e-Бумага (D) Черный, белый 2. 296 × 128 66,90 × 29,06 79,0 × 36,7 2. SPI 4,2 дюймовый e-Бумага Черный, белый 2. 400 × 300 84,80 × 63,60 90,1 × 77,0 4. × SPI 4,2 дюймовый e-Бумага (B) Красный, черный, белый 2. 400 × 300 84,80 × 63,60 90,1 × 77,0 15 × SPI 4,2 дюймовый e-Бумага (C) Желтый, черный, белый 2. 400 × 300 84,80 × 63,60 90,1 × 77,0 15 × SPI 5,83 дюймовая электронная бумага Черный, белый 2. 600 × 448 118,80 × 88,26 125,4 × 99,5 3,5 × SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2. 600 × 448 118,80 × 88,26 125,4 × 99,5 14 × SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2. 600 × 448 118,80 × 88,26 125,4 × 99,5 26 × SPI 6 дюймов e-Бумага Черный, белый 16 800 × 600 122,40 × 90,60 138,4 × 101,8 <1 Параллельный порт 6 дюймов HD e-Бумага Черный, белый 16 1448 × 1072 122,40 × 90,60 138,4 × 101,8 <1 Параллельный порт 7,5 дюймовый e-Бумага Черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × SPI 7,5 дюймовый e-Бумага (B) Красный, черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,5 дюймовый e-Бумага (C) Желтый, черный, белый 2. 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,8 дюймовый e-Бумага Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 Параллельный порт 9,7 дюймовый e-Бумага Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,43 <1 Параллельный порт 10,3 дюймовый e-Бумага (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 Параллельный порт 12,48 дюймовая электронная бумага Черный, белый 2. 1304 × 984 252,98 × 190,90 261,5 × 211,0 <8 × SPI 12,48 дюймовая электронная бумага (B) Красный, черный, белый 2. 1304 × 984 252,98 × 190,90 261,5 × 211,0 <16 × SPI
