880*528 7 5 дюймовый E Ink дисплей шляпа для Raspberry Pi красный/черный/белый три

Описание

880 × 528, 7,5 дюйма E-Ink Дисплей шляпа для Raspberry Pi, красный/черный/белый цвет три-Цвет, SPI, Интерфейс Обзор

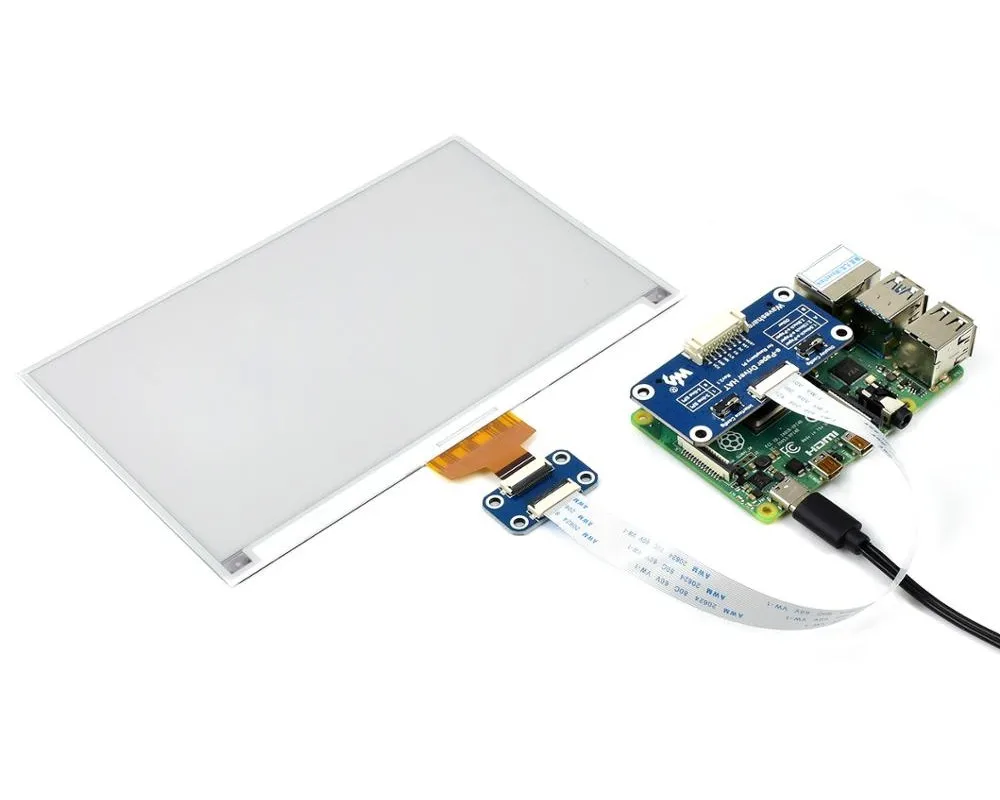

Это E-Ink дисплей шляпа для Raspberry Pi, 7,5 дюйма, 880 × 528 разрешение, со встроенным контроллером, через интерфейс SPI, поддерживает, красный, черный, И белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Интерфейс SPI, для подключения к платам контроллера, таким как Raspberry Pi/Arduino/Nucleo и т. д. Бортовое напряжение переводчик, совместимый с 3,3 V / 5V MCU Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 V / 5V Интерфейс: 3-провод SPI, 4-провод SPI План измерения: 170,2 мм × 111,2 мм × 1,25 мм Размер дисплея: 163,24 мм × 97,94 мм Шаг точки: 0,1855 мм × 0,1855 мм Разрешение: 880 × 528 Цвет дисплея: красный, черный, белый Серые Весы: 2 Время полного обновления: 21s Мощность обновления: 50 мВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° Интерфейс Символ Описание VCC 3,3 V / 5V GND Наземный DIN SPI MOSI pin CLK SPI SCK pin CS Выбор чипа SPI, низкая активность Постоянный ток Выбор данных/команд (высокий для данных, низкий для команды) RST Внешний сброс, низкий уровень активности Занят Выход состояния работы, низкий уровень активности Размеры

Ресурсы для развития

Вики:Флуоресцентный (B)

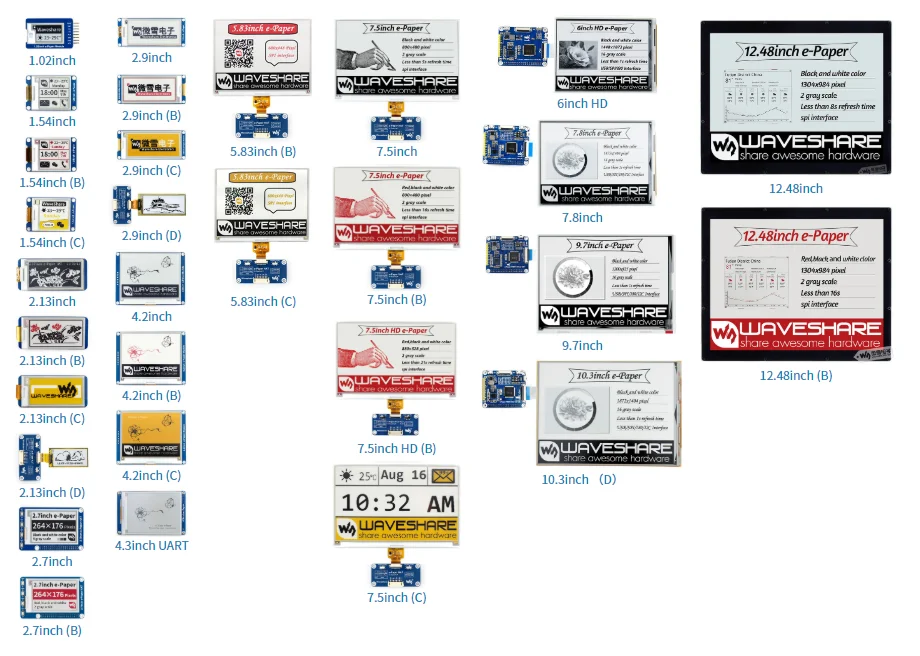

Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление1. PI заголовок2. Интерфейс 1,02 дюймовый модуль электронной бумаги Черный, белый 2. 128 × 80 21,76 × 14,00 42,0 × 27,0 2. × SPI 1,54 дюймовый модуль электронной бумаги Черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 2. × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймов электронная бумага шляпа Черный, белый 2. 250 × 122 48,55 × 23,71 65,0 × 30,2 2. SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 2. SPI 2,7 дюймовый e-Paper HAT Черный, белый 4. 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 2. × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый e-Бумага шляпа (D) Черный, белый 2. 296 × 128 66,90 × 29,06 79,0 × 36,7 2. SPI 4,2 дюймовый e-Бумага модуль Черный, белый 4. 400 × 300 84,80 × 63,60 103,0 × 78,5 4. × × SPI 4,2 дюймовый e-Бумага модуль (B) Красный, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2 дюймовый e-Бумага модуль (C) Желтый, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3 дюймовый e-Бумага UART модуля Черный, белый 4. 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,83 дюймов электронная бумага шляпа Черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 3,5 × SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 14 × SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × SPI 6 дюймов e-Бумага шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 USB/SPI/
I80/I2C 6 дюймов HD e-Paper HAT Черный, белый 16 1448 × 1072 122,4 × 90,6 138,4 × 101,8 <1 USB/SPI/
I80 7,5 дюймовый e-Бумага шляпа Черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × SPI 7,5 дюймовый e-Бумага шляпа (B) Красный, черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,5 дюймов HD e-Бумага шляпа (B) Красный, черный, белый 2. 880 × 528 163,24 × 97,94 170,2 × 111,2 21 × SPI 7,5 дюймовый e-Бумага шляпа (C) Желтый, черный, белый 2. 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,8 дюймовый e-Бумага шляпа Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 USB/SPI/
I80/I2C 9,7 дюймовый e-Бумага шляпа Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 USB/SPI/
I80/I2C 10,3 дюймовый e-Бумага шляпа (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 USB/SPI/
I80/I2C 12,48 дюймовый модуль электронной бумаги Черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × SPI 12,48 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × SPI Это занимает около 0,3 s для частичное обновление Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат

Посылка

Вес:0,146 кг

7,5 дюймов HD e-Бумага (B) x1 Шляпа водителя электронной бумаги x1 Набор винтов RPi (2 шт.) x1 PH2.0 20 см 8pin x1 1. 2. 3. 4.
