7 5 дюймовый e Paper HAT (C) 640x384 E ink модуль дисплея трехцветный интерфейс SPI совместимый

640x384, 7,5 дюймов E-Ink дисплей шляпа для Raspberry Pi, желтый/черный/белый три цвета, SPI интерфейс Обзор

Это E-Ink дисплей шляпа для Raspberry Pi, 7,5 дюйма, разрешение 640x384, со встроенным контроллером, через интерфейс SPI, поддерживает желтый, черный И белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания

Ультра низкое энергопотребление, в основном мощность требуется только для освежения

Совместим с Raspberry Pi 2B/3B/3B +/Zero W

Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. д.

Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 V ~ 5V

Интерфейс: SPI

Размер контура: 170,2 мм × 111,2 мм

Размер дисплея: 163,2 мм × 97,92 мм

Точка шаг: 0,255 × 0,255

Разрешение: 640 × 384

Цвет дисплея: желтый, черный, белый

Серый уровень: 2

Время полного обновления: 31s

Мощность обновления: 38 МВт (typ.)

Мощность в режиме ожидания: <0,017 МВт

Угол обзора: >170 °

Интерфейс

Символ

Описание

VCC

3,3 V ~ 5V

GND

Наземный

DIN

SPI MOSI pin

CLK

SPI SCK pin

CS

Выбор чипа SPI, низкая активность

Постоянный ток

Выбор данных/команд (высокий для данных, низкий для команды)

RST

Внешний сброс, низкий уровень активности

Занят

Выход состояния работы, низкий уровень активности

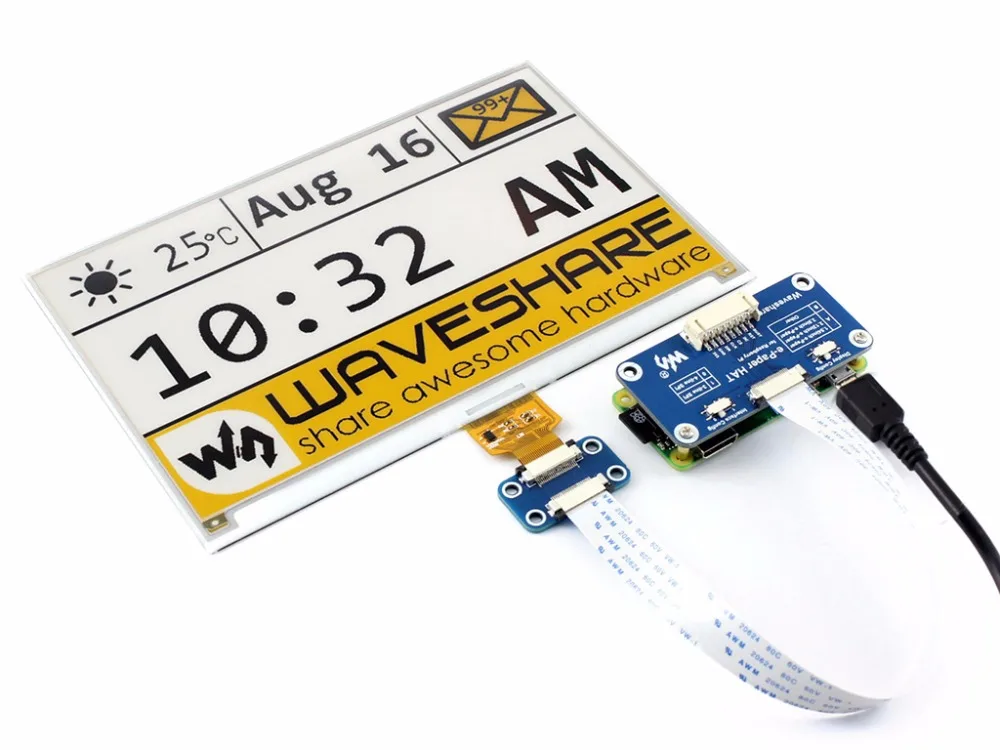

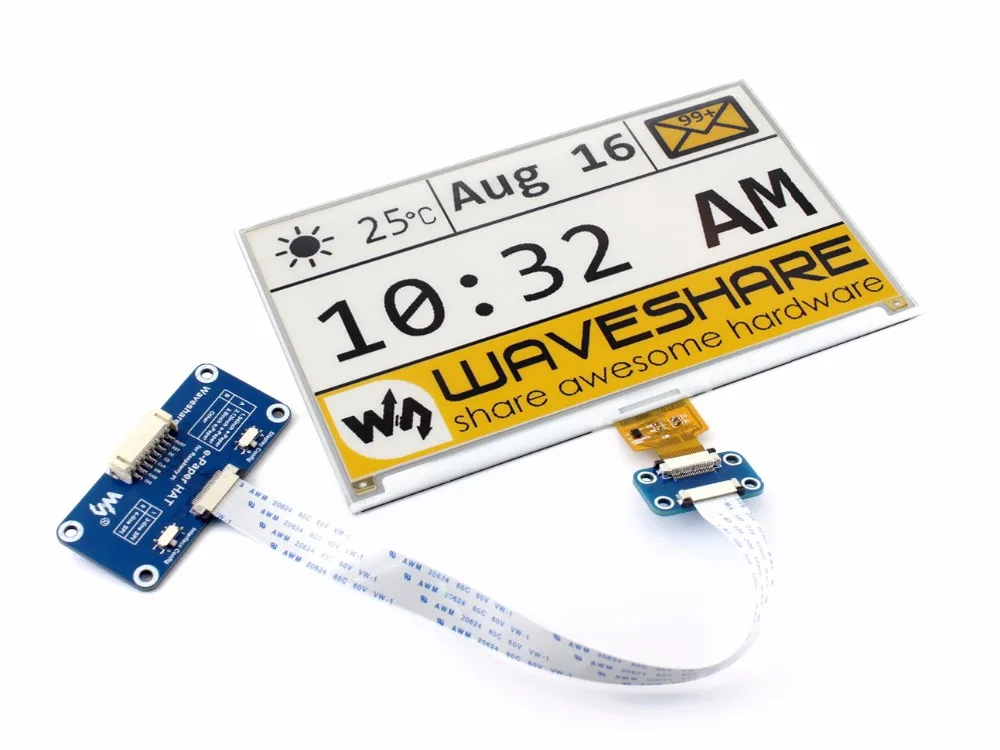

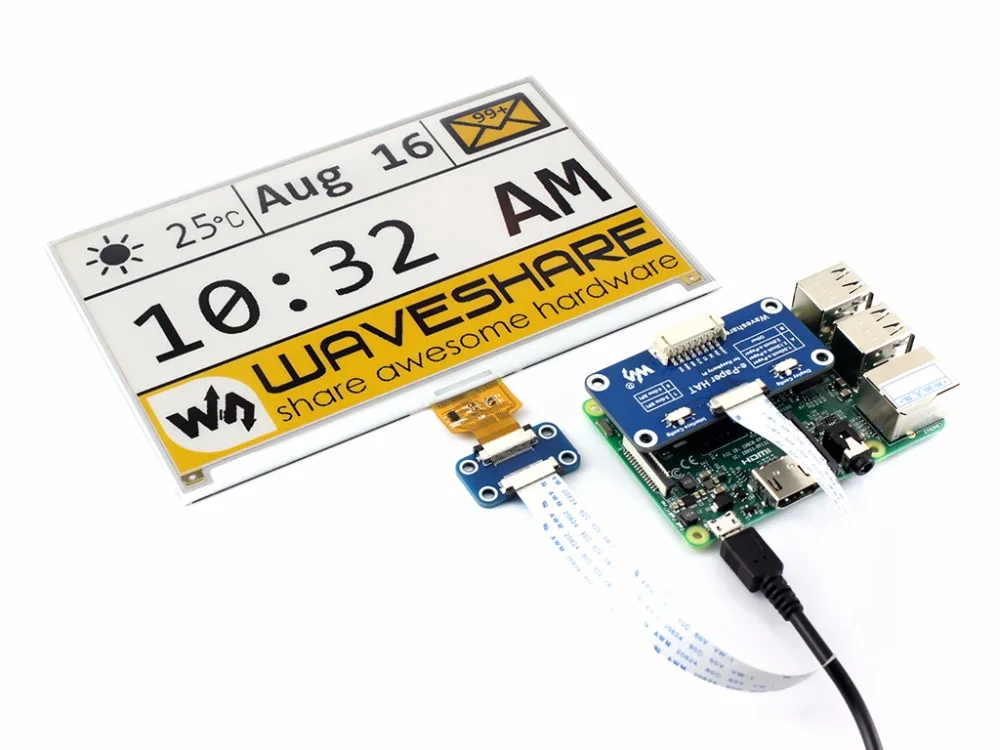

Фотографии

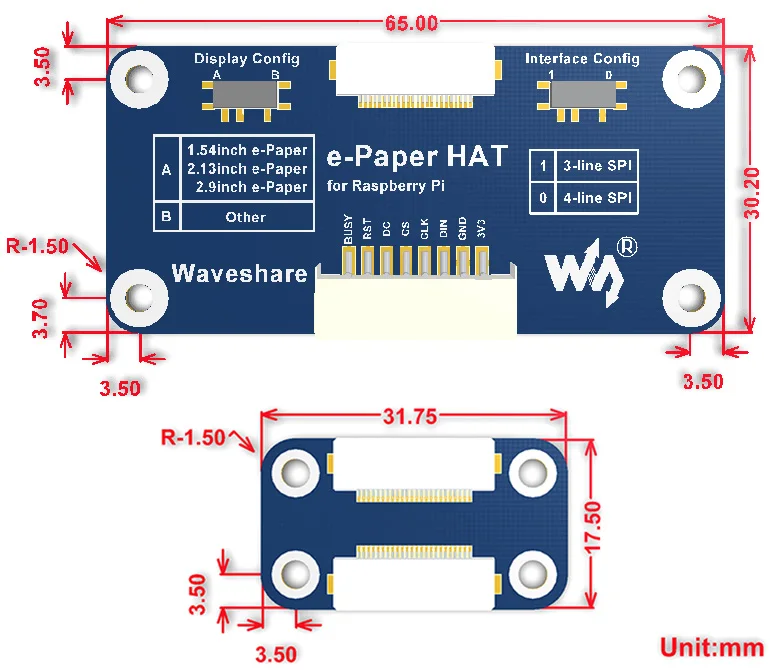

Размеры

Ресурсы для развития

Вики:Втулка (с)

Посылка

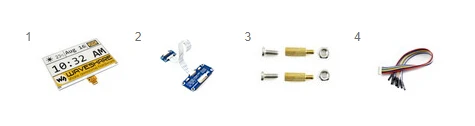

7,5 дюймовый e-Бумага (C) x1

Шляпа водителя электронной бумаги x1

Набор винтов RPi (2 шт.) x1

PH2.0 20 см 8pin x1

Размеры

Ресурсы для развития

Вики:

Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление1. PI заголовок2. Интерфейс 1,02 дюймовый модуль электронной бумаги Черный, белый 2. 128 × 80 21,76 × 14,00 42,0 × 27,0 2. × SPI 1,54 дюймовый модуль электронной бумаги Черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 2. × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймов электронная бумага шляпа Черный, белый 2. 250 × 122 48,55 × 23,71 65,0 × 30,2 2. SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 2. SPI 2,7 дюймовый e-Paper HAT Черный, белый 4. 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 2. × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый e-Бумага шляпа (D) Черный, белый 2. 296 × 128 66,90 × 29,06 79,0 × 36,7 2. SPI 4,2 дюймовый e-Бумага модуль Черный, белый 4. 400 × 300 84,80 × 63,60 103,0 × 78,5 4. × × SPI 4,2 дюймовый e-Бумага модуль (B) Красный, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2 дюймовый e-Бумага модуль (C) Желтый, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3 дюймовый e-Бумага UART модуля Черный, белый 4. 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,65 дюймовый электронный бумажный модуль (F) 7 цветов 2. 600 × 448 114,9 × 85,8 138,5 × 100,5 15 × × SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 14 × SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × SPI 6 дюймов e-Бумага шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 USB/SPI/
I80/I2C 6 дюймов HD e-Paper HAT Черный, белый 16 1448 × 1072 122,4 × 90,6 138,4 × 101,8 <1 USB/SPI/
I80 7,5 дюймовый e-Бумага шляпа Черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × SPI 7,5 дюймов HD e-Бумага шляпа Черный, белый 2. 880 × 528 163,24 × 97,94 170,2 × 111,2 5 × SPI 7,5 дюймовый e-Бумага шляпа (B) Красный, черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,5 дюймов HD e-Бумага шляпа (B) Красный, черный, белый 2. 880 × 528 163,24 × 97,94 170,2 × 111,2 21 × SPI 7,5 дюймовый e-Бумага шляпа (C) Желтый, черный, белый 2. 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,8 дюймовый e-Бумага шляпа Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 USB/SPI/
I80/I2C 9,7 дюймовый e-Бумага шляпа Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 USB/SPI/
I80/I2C 10,3 дюймовый e-Бумага шляпа (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 USB/SPI/
I80/I2C 12,48 дюймовый модуль электронной бумаги Черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × SPI 12,48 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × SPI Это занимает около 0,3 s для частичное обновление Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат
