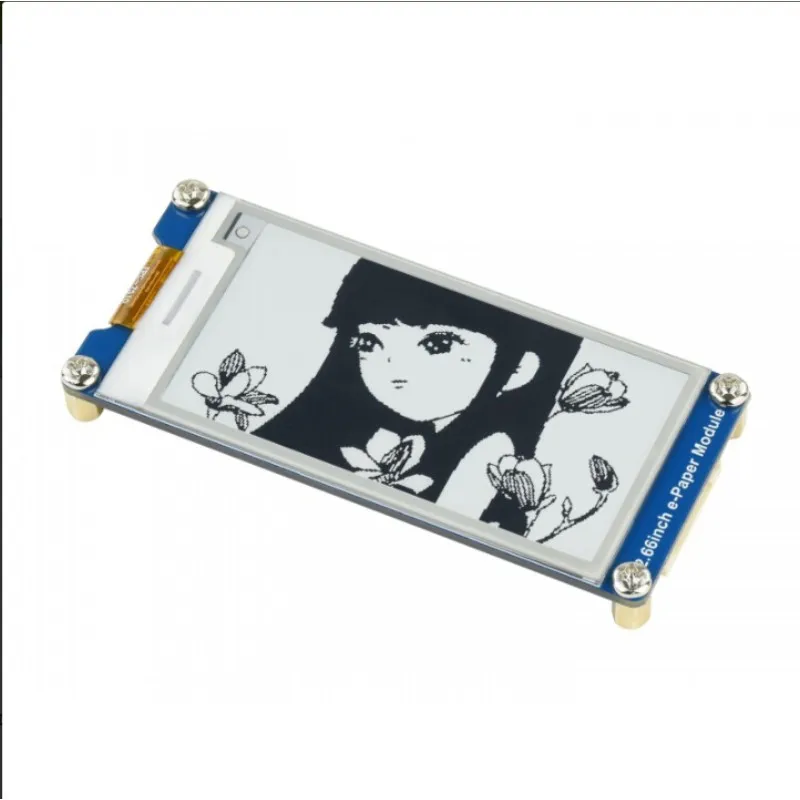

296*152 3 5 дюймовый модуль дисплея E Ink для электронной бумаги

Описание

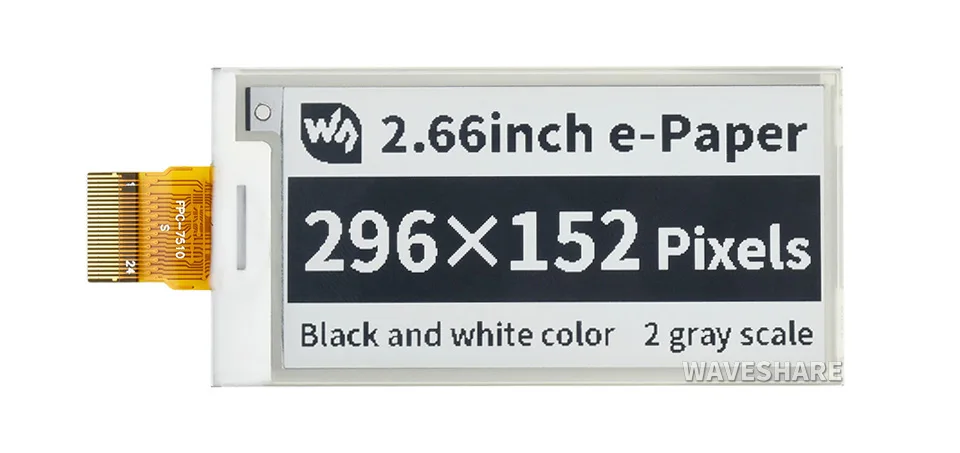

2,66 дюймовый E-Paper E-Ink Raw Display, 296 × 152 пикселей, черный/белый двойной цвет, SPI интерфейс, без PCB 2,66 "E-PAPER

Частичная поддержка обновления, низкая мощность, широкий угол обзора, бумажный эффект

Идеально подходит для ценников, этикеток на полках, промышленных инструментов...

Размеры2,66" Разрешение296 × 152 Угол обзора> 170 ° Цвет дисплеяЧерный и белый Серые весы2. СвязьSPI Панель дисплеяЭлектронная бумага Опыт работыБумага-как Защита окружающей средыТребуется окружающий светильник Тип дисплеяПассивно отражающий ОсвежающийПоддержка частичного обновления Особенности с первого взгляда Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Рабочее напряжение 3,3 V Серые весы 2. Интерфейс 3-провод SPI, 4-провод SPI Частичное обновление 0,3 s Габаритные размеры 36,304 × 71,820 × 1,0 мм Полное время обновления 6s Размер дисплея 30,704 × 60,088 мм Обновленная мощность 42,4 МВт (typ.) Точка шаг 0,202 × 0,203 мм Ток в режиме ожидания <0.01uA (почти нет) Разрешение 296 × 152 пикселей Угол обзора > 170 ° Цвет дисплея Черный, белый Преимущества EINK

Электронный бумажный дисплей использует микрокапсульные электрофоретические технологии для отображения, принцип: заряженные частицы, взвешенные в чистой жидкости, будут перемещаться по бокам микрокапсулы при применении электрического поля, делая Микрокапсулу видимой, отражая окружающий светильник, так же, как традиционная напечатанная бумага.
Дисплей электронной бумаги будет четко отображать изображения/текст под светильник лампы или естественный светильник, не требует задний светильник, и имеет почти до 180 ° угол обзора. Он обычно используется в качестве e-reader из-за его бумажного эффекта.

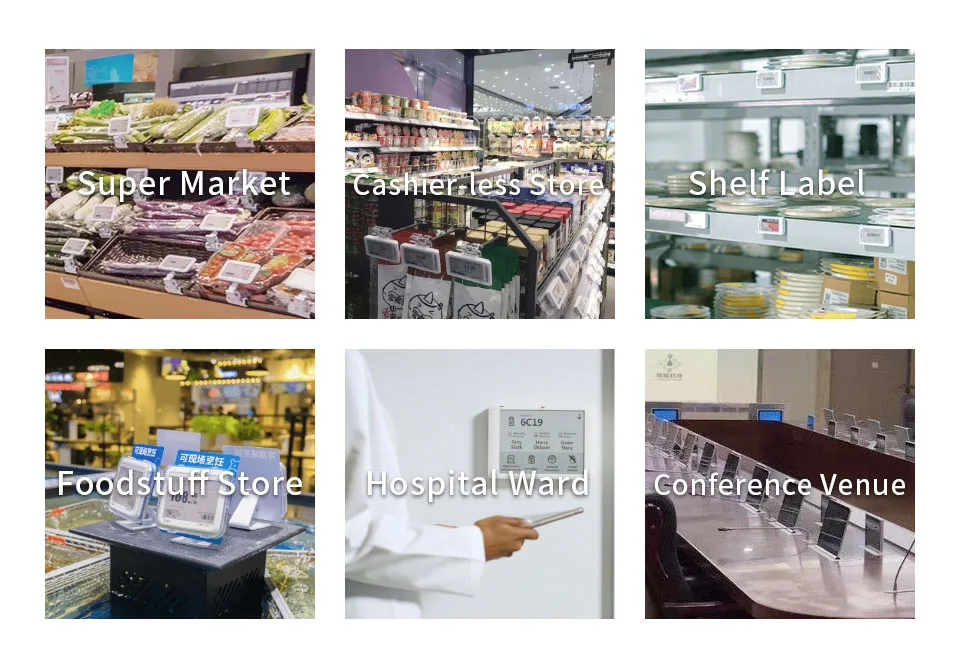

Примеры применения

Подходит для ценников, тегов активов/оборудования, этикеток на полках, тегов имени Конференции...

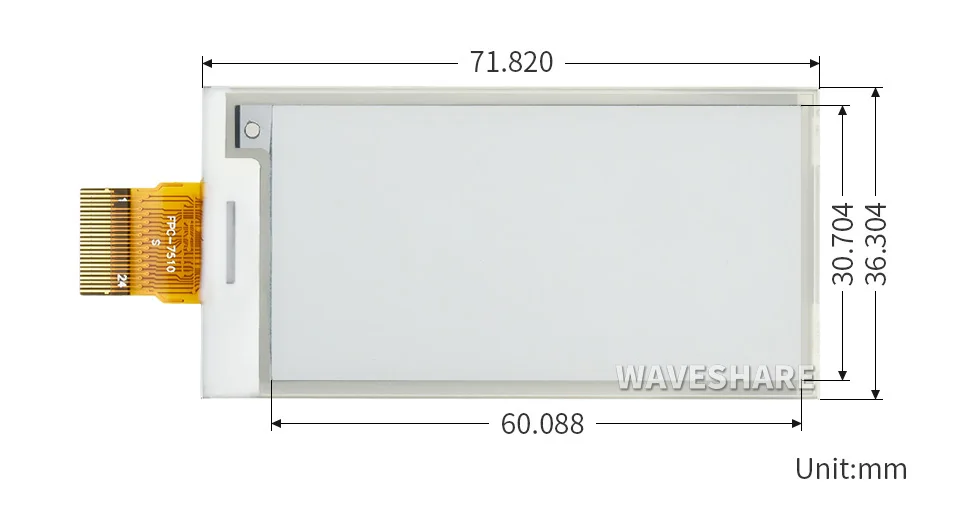

Габаритные размеры Ресурсы и услуги

---

Вики:2,66 inch_e-Paper_Module

* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.

Рекомендуется

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

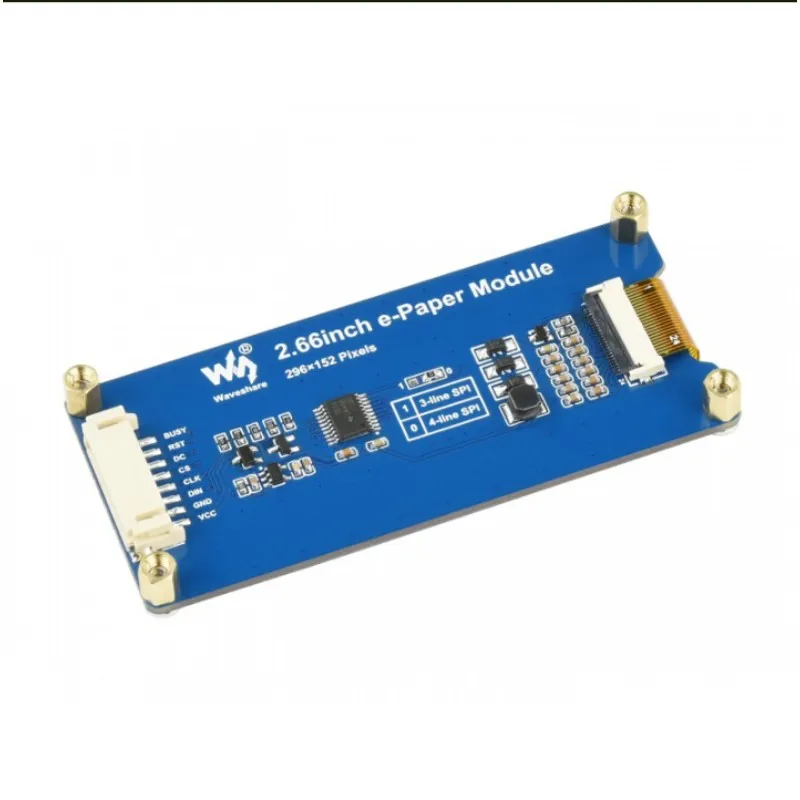

Шляпа водителя из электронной бумаги (Универсальная) E-Paper Shield (Arduino/NUCLEO) Электронная бумага ESP8266 плата драйвера (WiFi) Электронная бумага ESP32 плата драйвера (WiFi / Bluetooth)

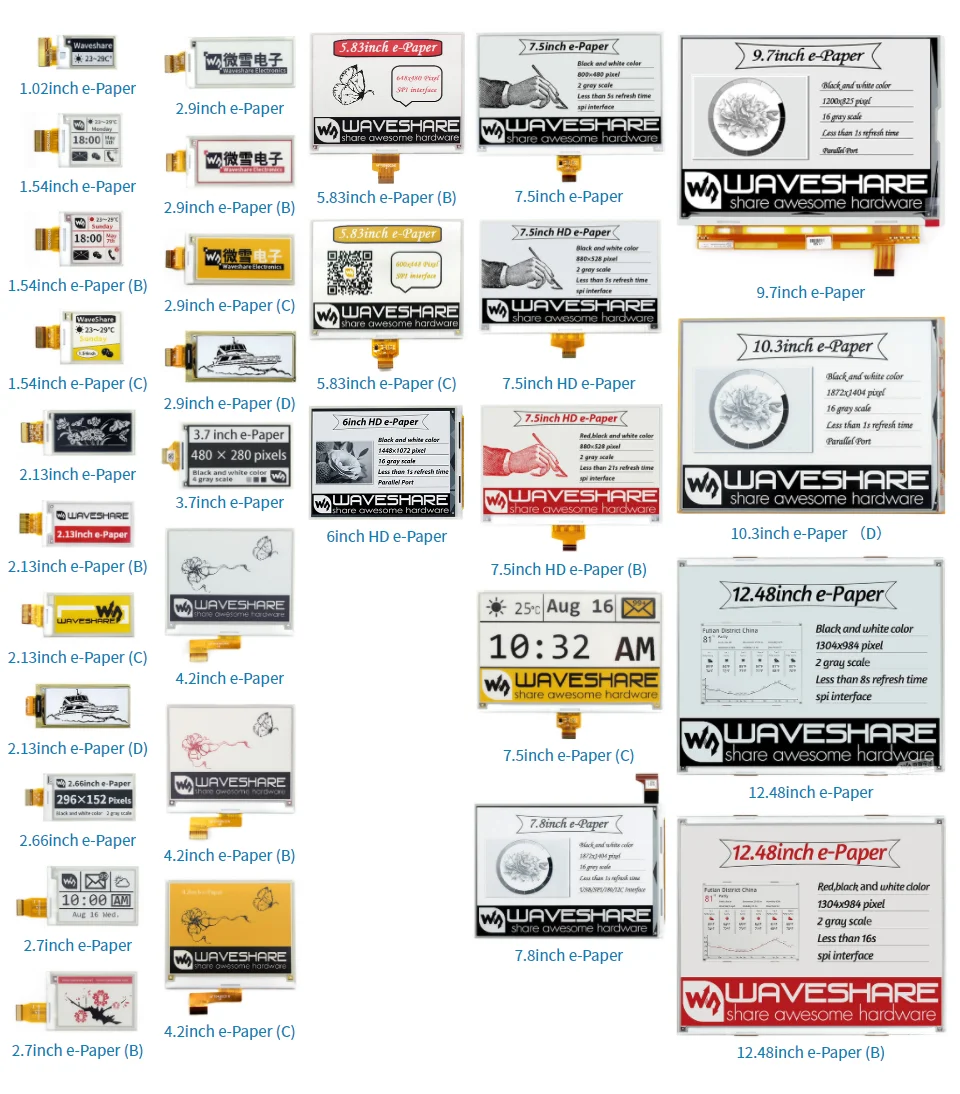

Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление Интерфейс 1,02 дюймовая электронная бумага Черный, белый 2. 128 × 80 21,76 × 14,00 32,57 × 18,60 × 0,98 2. SPI 1,54 дюймовая электронная бумага Черный, белый 2. 200 × 200 27,60 × 27,60 37,32 × 31,80 × 1,05 2. SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2. 200 × 200 27,60 × 27,60 37,32 × 31,80 × 1,05 8 × SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2. 152 × 152 27,51 × 27,51 37,30 × 31,80 × 0,98 27 × SPI 2,13 дюймовая электронная бумага Черный, белый 2. 250 × 122 48,55 × 23,71 59,20 × 29,20 × 1,05 2. SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2. 212 × 104 48,55 × 23,71 59,20 × 29,20 × 0,98 15 × SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2. 212 × 104 48,55 × 23,71 59,20 × 29,20 × 0,98 15 × SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2. 212 × 104 48,55 × 23,71 59,20 × 29,20 × 0,30 2. SPI 2,66 дюймовая электронная бумага Черный, белый 2. 296 × 152 30,704 × 60,088 36,304 × 71,820 × 1,00 6 SPI 2,7 дюймовая электронная бумага Черный, белый 4. 264 × 176 57,29 × 38,19 70,42 × 45,80 × 0,98 6 × SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2. 264 × 176 57,29 × 38,19 70,42 × 45,80 × 0,98 15 × SPI 2,9 дюймовый e-Бумага Черный, белый 2. 296 × 128 66,89 × 29,05 79,00 × 36,70 × 1,05 2. SPI 2,9 дюймовый e-Бумага (B) Красный, черный, белый 2. 296 × 128 66,89 × 29,05 79,00 × 36,70 × 1,18 15 × SPI 2,9 дюймовый e-Бумага (C) Желтый, черный, белый 2. 296 × 128 66,89 × 29,05 79,00 × 36,70 × 1,18 15 × SPI 2,9 дюймовый e-Бумага (D) Черный, белый 2. 296 × 128 66,90 × 29,06 79,00 × 36,70 × 0,34 2. SPI 4,2 дюймовый e-Бумага Черный, белый 4. 400 × 300 84,80 × 63,60 91,00 × 77,00 × 1,18 4. × SPI 4,2 дюймовый e-Бумага (B) Красный, черный, белый 2. 400 × 300 84,80 × 63,60 90,10 × 77,00 × 1,18 15 × SPI 4,2 дюймовый e-Бумага (C) Желтый, черный, белый 2. 400 × 300 84,80 × 63,60 90,10 × 77,00 × 1,18 15 × SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2. 648 × 480 119,232 × 88,320 125,40 × 99,50 × 1,18 20 × SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2. 600 × 448 118,80 × 88,26 125,40 × 99,50 × 1,18 26 × SPI 6 дюймов HD e-Бумага Черный, белый 16 1448 × 1072 122,40 × 90,60 138,40 × 101,80 × 1,01 <1 Параллельный порт 7,5 дюймовый e-Бумага Черный, белый 2. 800 × 480 163,20 × 97,92 170,20 × 111,20 × 1,18 5 × SPI 7,5 дюймов HD e-Бумага Черный, белый 2. 880 × 528 163,24 × 97,94 170,20 × 111,20 × 1,25 5 × SPI 7,5 дюймовый e-Бумага (B) Красный, черный, белый 2. 800 × 480 163,20 × 97,92 170,20 × 111,20 × 1,18 16 × SPI 7,5 дюймов HD e-Бумага (B) Красный, черный, белый 2. 880 × 528 163,24 × 97,94 170,20 × 111,20 × 1,25 21 × SPI 7,5 дюймовый e-Бумага (C) Желтый, черный, белый 2. 640 × 384 163,20 × 97,92 170,20 × 111,20 × 1,18 16 × SPI 7,8 дюймовый e-Бумага Черный, белый 16 1872 × 1404 158,18 × 118,64 173,80 × 127,60 × 0,78 <1 Параллельный порт 9,7 дюймовый e-Бумага Черный, белый 16 1200 × 825 202,8 × 139,43 218,80 × 156,425 × 1,15 <1 Параллельный порт 10,3 дюймовый e-Бумага (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,70 × 165,80 × 0,647 <1 Параллельный порт 12,48 дюймовая электронная бумага Черный, белый 2. 1304 × 984 252,98 × 190,90 261,50 × 211,00 × 0,30 <8 × SPI 12,48 дюймовая электронная бумага (B) Красный, черный, белый 2. 1304 × 984 252,98 × 190,90 261,50 × 211,00 × 0,30 <16 × SPI

Посылка

Вес:0,005 кг

Это сырой дисплей, для легкого тестирования и сравнения, пожалуйста, рассмотрите один с платой драйвера: 2,66 дюймовый модуль электронной бумаги 2,66 дюймовая электронная бумага x1 1.
