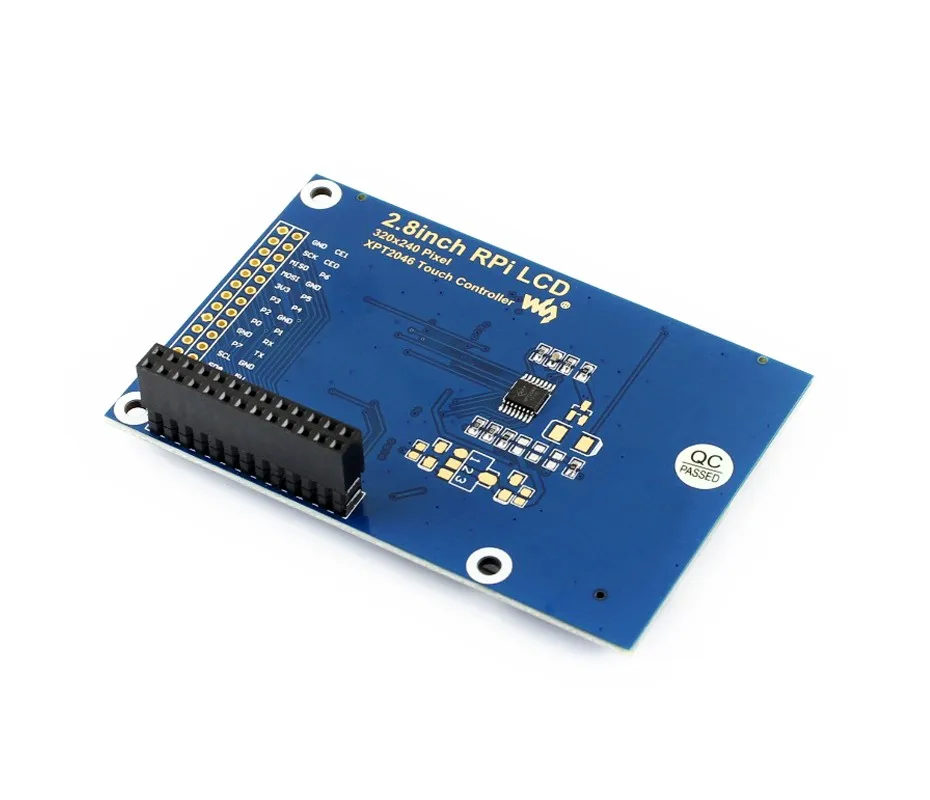

2 8 дюймовый резистивный сенсорный ЖК экран RPi (A) TFT дисплей предназначенный для

Приглашаем заказать эти сенсорные экраны Raspberry Pi!

Особенности Разрешение 320 × 240 Резистивное сенсорное управление Поддерживает любые версии Raspberry Pi (непосредственно подключаемый) Предоставляются драйверы (работает непосредственно с вашим Raspbian/Ubuntu) Размер идеально подходит для Pi 4 клавиши пользователя Высокое качество погружения золотое покрытие поверхности Поддерживает систему Raspbian, позволяет вашей системе:
Снимайте фотографии при прикосновении (до 17 режимов работы камеры) Поддержка клавиатуры программного обеспечения (системное взаимодействие без клавиатуры/мыши)

2,8 дюйма RPi ЖК-дисплей (A)И3,2 дюйма RPi ЖК-дисплей (B)Совместимы друг с другом (единственные различия-это размер экрана и Количество клавиш) и могут быть взаимозаменены в большинстве случаев.

Ключевые параметры Контроллер сенсорного экрана XPT2046 Цвета 65536 Подсветка Светодиодный Разрешение 320*240 (пиксель) Соотношение сторон 4:3 Энергопотребление ТБД Ток подсветки ТБД Рабочая температура. () ТБД Тип ЖК-дисплея TFT ЖК-интерфейс SPI Тип сенсорного экрана Резистивный 320 × 240, 2,8 дюймовый резистивный сенсорный экран TFT LCD, предназначен для Raspberry Pi

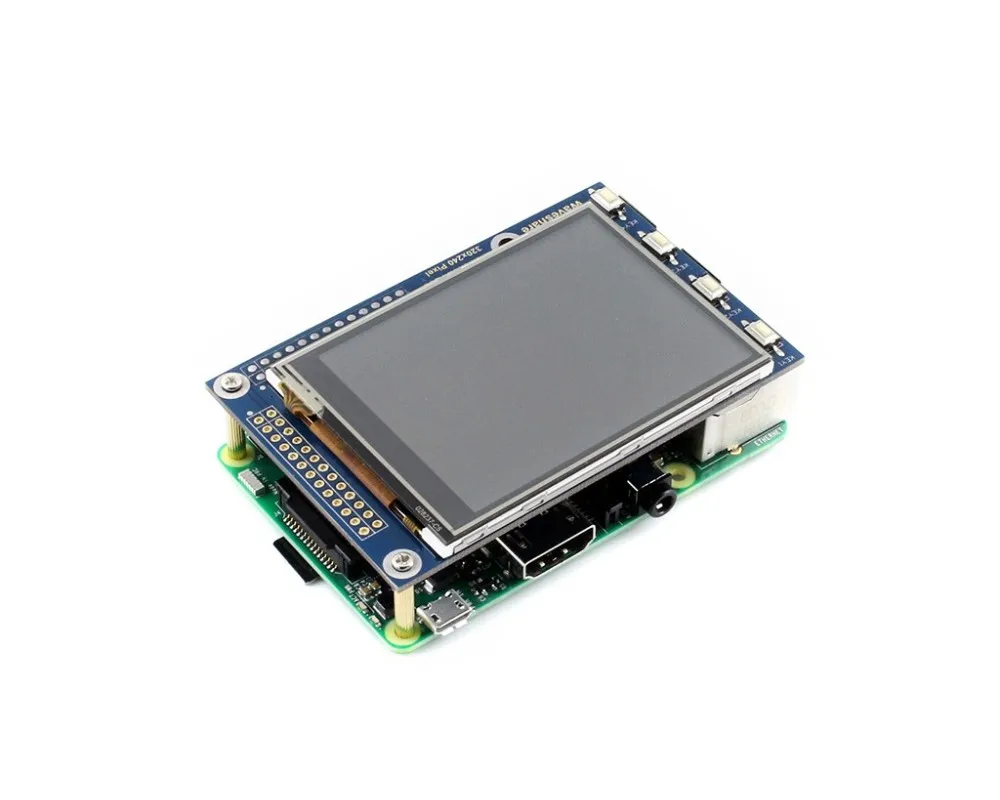

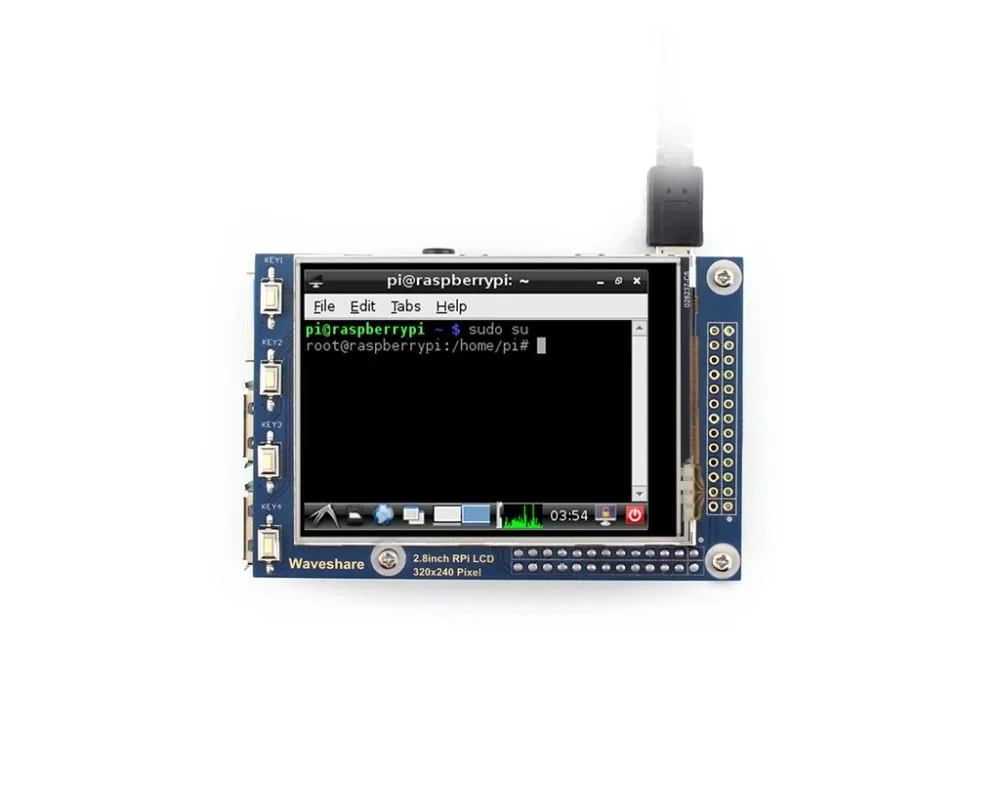

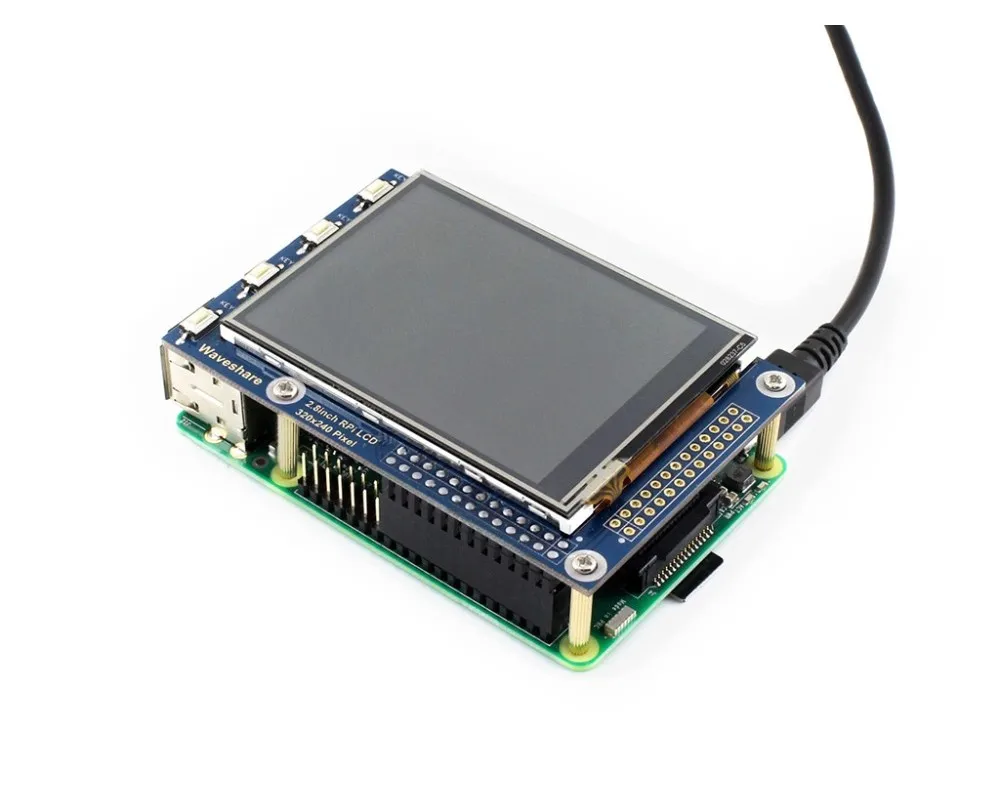

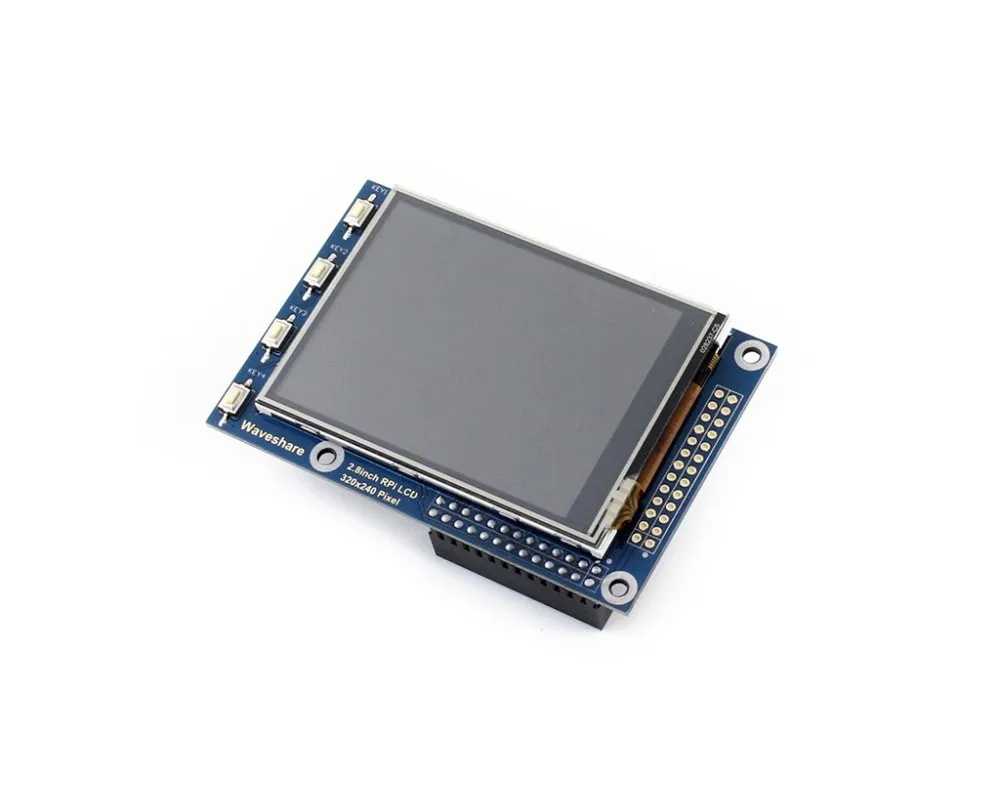

Фотографии

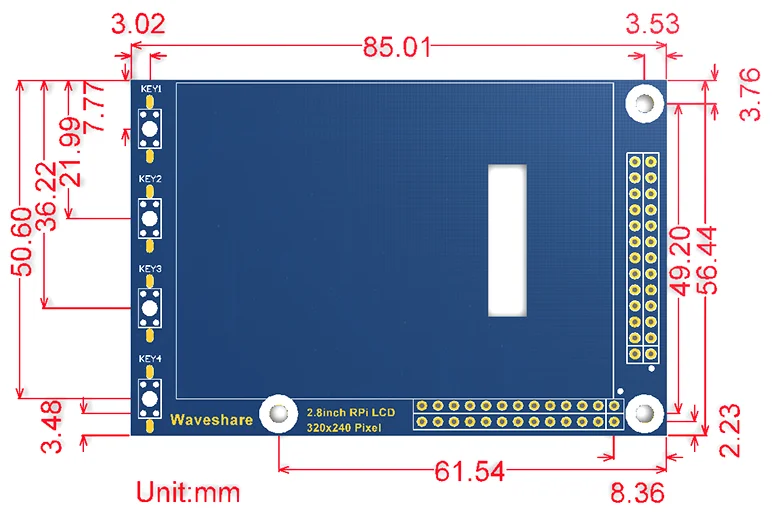

Интерфейс Контактный номер. Символ Описание 1, 17 3,3 V Мощность положительный (3,3 V Мощность вход) 2, 4 5 В Положительная мощность (5 В вход питания) 3, 5, 7, 8, 10 NC NC 6, 9, 14, 20, 25 GND Наземный 11 TP_IRQ Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение 12 KEY1 Ключ 13 RST Сброс 15 LCD_RS Управление ЖК-инструкцией, Инструкция/выбор регистра данных 16 KEY2 Ключ 18 KEY3 Ключ 19 LCD_SI / TP_SI SPI ввод данных LCD/сенсорной панели 21 TP_SO Выход данных SPI сенсорной панели 22 KEY4 Ключ 23 LCD_SCK / TP_SCK Часы SPI LCD/сенсорная панель 24 LCD_CS Выбор ЖК-чипа, низкая активность 26 TP_CS Выбор чипа сенсорной панели, низкая активность Внешние размеры

Ресурсы для развития

Вики:Флуоресцентный (а)

Посылка

Вес:0,067 кг

2,8 дюйма RPi ЖК-дисплей (A) x 1 Сенсорная ручка x 1 Набор винтов RPi (2 шт.) x 2 Вопросы и ответы Почему ЖК-дисплей не работает с моим Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с предоставленным изображением? Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в чехол, оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. Какой источник питания я должен использовать? Рекомендуется использовать адаптер питания 5 В/2 а для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для ЖК-дисплеев большого размера s, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

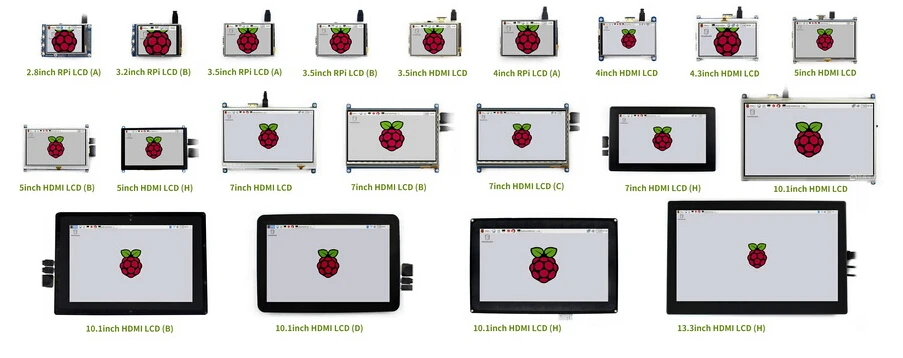

Руководство по выбору Номер детали Разрешение ЖК-интерфейс Интерфейс сенсорной панели Для использования с Размер (мм) Тип сенсорной панели Крышка из закаленного стекла IPS Звук Дисплей с несколькими системами Мультисенсорный сенсорный Популярные игровые консоли Как вы себя чувствуете 2,8 дюйма RPi ЖК-дисплей (A) 320 × 240 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × 3,2 дюйма RPi ЖК-дисплей (B) 320 × 240 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × 3,5 дюйма RPi ЖК-дисплей (A) 480 × 320 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × 3,5 дюйма RPi ЖК-дисплей (B) 480 × 320 I/O I/O Pi Как Pi 3B + Резистивный × × × × × 3,5 дюймов HDMI ЖК-дисплей 480 × 320 HDMI I/O Pi Как Pi 3B + Резистивный × × 4 дюйма RPi ЖК-дисплей (A) 480 × 320 I/O I/O Pi 94 × 61 Резистивный × × × × × 4 дюйма HDMI ЖК-дисплей 480 × 800 HDMI I/O Pi 99 × 58 Резистивный × × × × 4,3 дюймов HDMI ЖК-дисплей 480 × 272 HDMI I/O Pi 106 × 68 Резистивный × × × × × × 5 дюймов HDMI ЖК-дисплей 800 × 480 HDMI I/O Pi 121 × 78 Резистивный × × × × × × 5 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × × × × 5 дюймов HDMI ЖК-дисплей (г) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × × 5 дюймов HDMI ЖК-дисплей (H) 800 × 480 HDMI USB Не только Pi 121 × 76 Емкостный × × 7 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI I/O Pi 165 × 107 Резистивный × × × × × 7 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 165 × 107 Емкостный × × × × 7 дюймов HDMI ЖК-дисплей (C) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный × × × 7 дюймов HDMI ЖК-дисплей (H) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный 10,1 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI I/O Pi 235 × 144 Резистивный × × × × × 10,1 дюймов HDMI ЖК-дисплей (B) 1280 × 800 HDMI USB Не только Pi 274 × 187 Емкостный × × 10,1 дюймов HDMI ЖК-дисплей (D) 1280 × 800 HDMI USB Не только Pi 258 × 177 Емкостный × 10,1 дюймов HDMI ЖК-дисплей (H) 1024 × 600 HDMI USB Не только Pi 257 × 162 Емкостный × × × 13,3 дюймов HDMI ЖК-дисплей (H) 1920 × 1080 HDMI USB Не только Pi 330 × 208 Емкостный

Примечание:
Pi 3B + означает Raspberry Pi 3 Model B +
Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта.
В7 дюймов HDMI ЖК-дисплей (H) (с чехол)Особенности закаленного стекла, в то время как7 дюймов HDMI ЖК-дисплей (H)Использует обычный чехол для экрана
