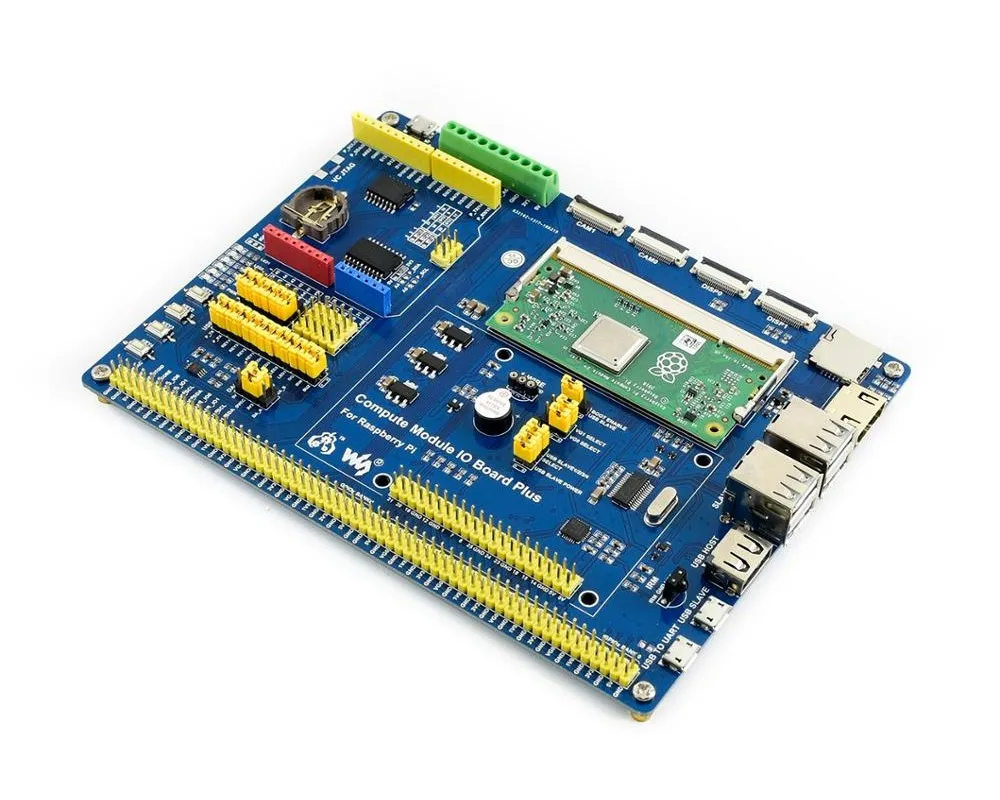

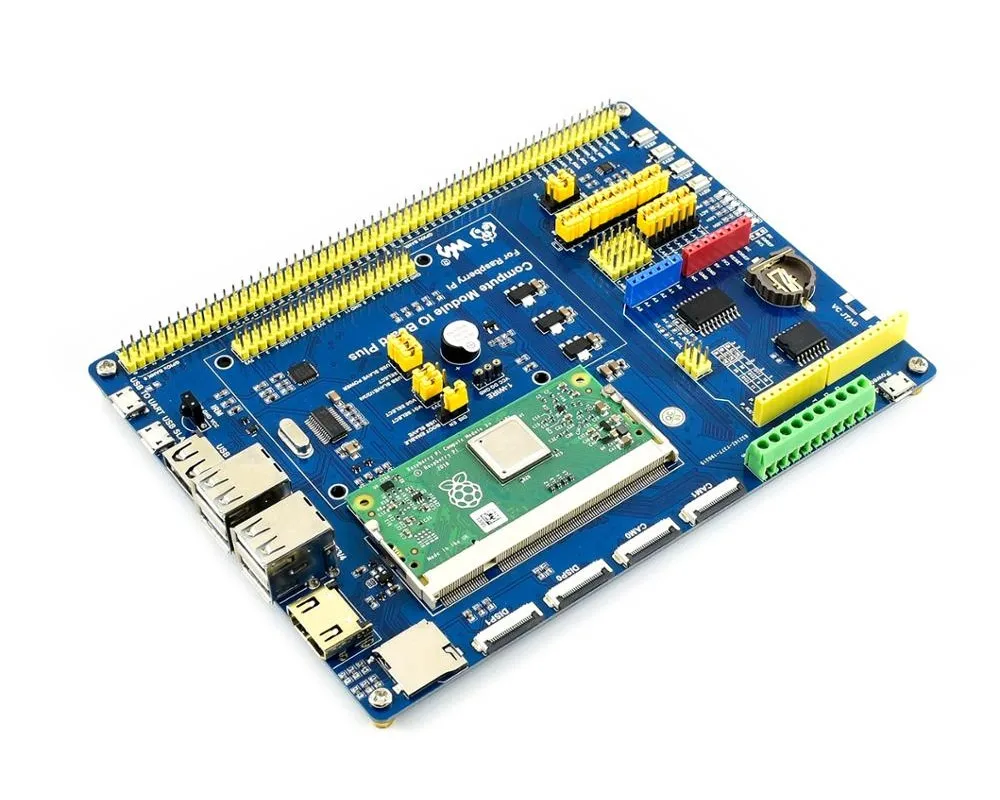

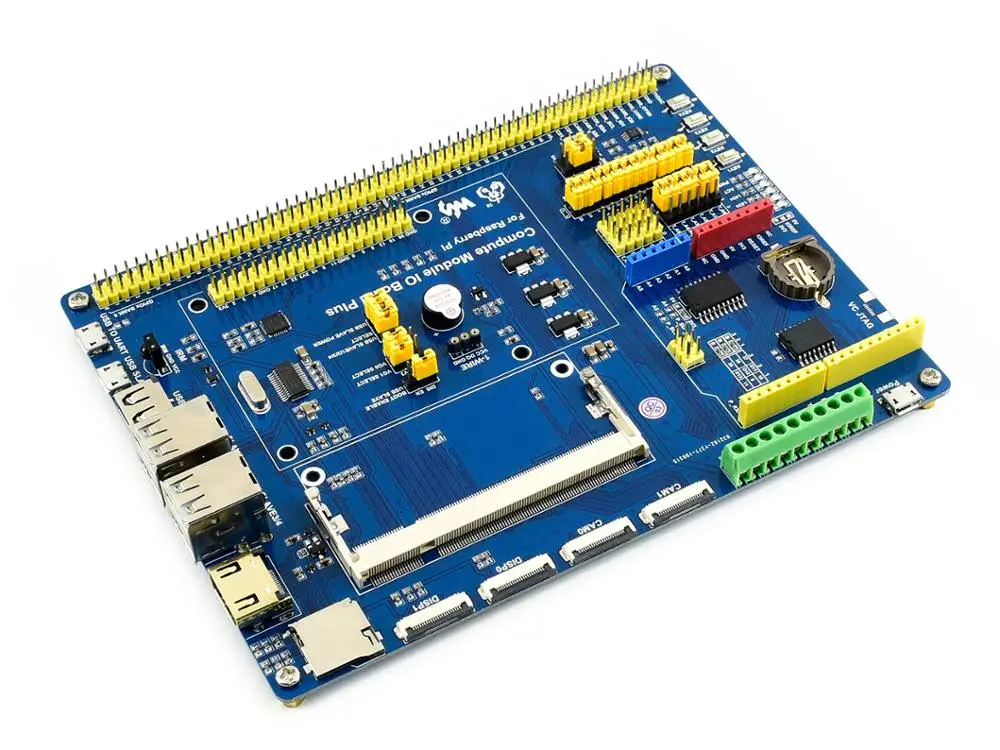

Raspberry Pi компьютерный модуль 3 +/32 ГБ макетный Комплект Тип A см3 + плата ввода-вывода

Описание

Raspberry Pi Compute Module 3 +/32 Гб комплект разработки типа A, CM3 + IO Плата, DS18B20, ИК-пульт дистанционного управления

Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3 +, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовим этот набор для разработки, чтобы вы могли быстро оценить вычислительный модуль 3 +, уменьшая цикл разработки.

Ключевые детали в этом вычислительном модуле 3 + комплект разработки включает в себя:

Вычислительный модуль 3 +/32 ГБ:Raspberry Pi 3 Model B + промышленная версия, Pi в гибком форм-факторе, с 32GB eMMC Flash Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3 +, таких как USB, HDMI, как обычный Pi, чтобы помочь оценить См3 + характеристики Broadcom BCM2837B0 Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,2 ГГц 1 Гб оперативной памяти Вспышка eMMC См3 +/Lite: Нет, но привносит интерфейс sd-карты к контактам модуля, чтобы пользователь мог подключить его к eMMC или sd-карте См3 +/8 ГБ: 8 Гб См3 +/16 ГБ: 16 Гб См3 +/32 ГБ: 32 ГБ 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты) 48 x GPIO 2 x I2C 2 x SPI 2 x UART 2 x SD/SDIO(1x SD был использован для eMMC Flash на не-Lite вариантах) 1 x HDMI 1.3a 1 хост USB2/OTG 1 x DPI (Параллельный RGB дисплей) 1 x NAND(SMI) 1 x 4-канальная CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 х 2-lane CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 x 4-канальная DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 х 2-lane DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе) По сравнению с CM1, CM3 + поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft) Compute Module IO Board Plus характеристики Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi Подключение Arduino, также ПОДДЕРЖКА Arduino shields 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода Встроенный usb-хаб позволяет подключать больше usb-устройств ИК-приемник, ИК-пульт дистанционного управления доступен Встроенный USB в UART, для последовательной отладки Интерфейс датчика 10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков) 16 битный ЦАП, 2-ch Бортовой RTC, один из наиболее распространенных и полезных функций Что на Compute Module IO Board Plus

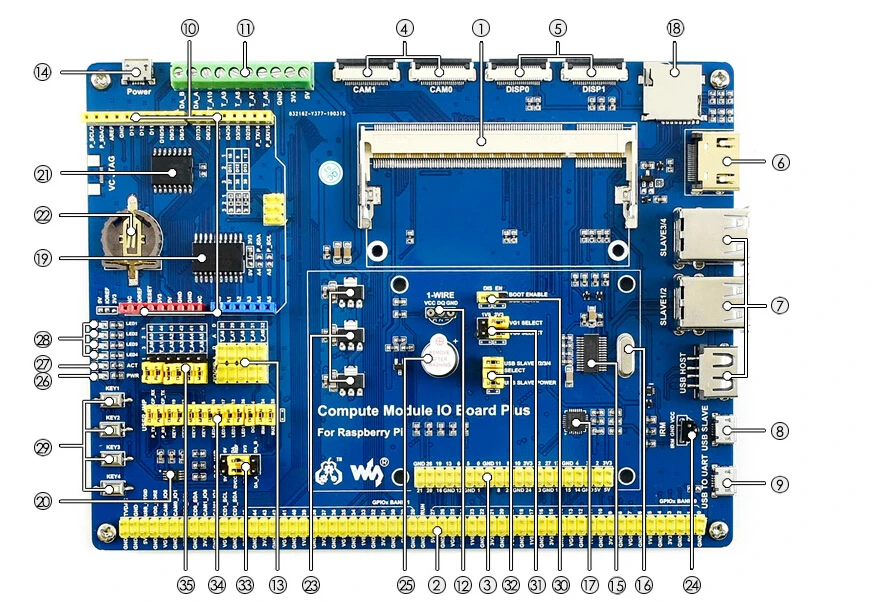

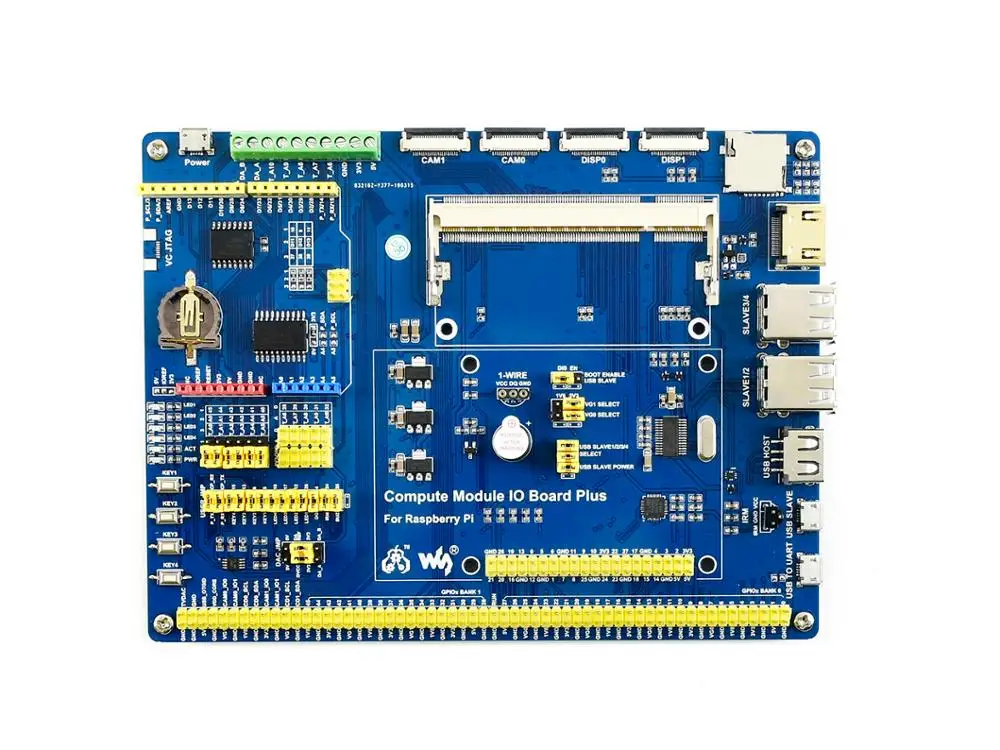

Интерфейс вычислительного модуля:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L) Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы Интерфейс CSI:Порты камеры, для подключения камеры Raspberry Pi Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD Порт HDMI Usb-порты:Для подключения usb-устройств Интерфейс USB SLAVE:Позволяет записывать изображение системы в вычислительный модуль 3/3 + Интерфейс USB в UART:Для последовательной отладки Заголовок Arduino:Для подключения щитов Arduino AD/DA Входные/выходные винтовые клеммы 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20 Интерфейс датчика Порт питания:5V 2.5A FE1.1S:Чип usb-хаб Кристалл 12 МГц CP2102:Конвертер USB в UART Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3/3 + Lite вариант TLC1543:AD конвертер DAC8552:16 битный ЦАП, 2-ch DS3231:Высокоточный чип RTC, интерфейс I2C Аккумулятор RTC держатель:Поддерживает батареи CR1220 Регулятор напряжения:3,3 V/2,5 V/1,8 V LFN0038K:ИК-приемник Зуммер Индикатор питания Индикатор действия:Определение состояния карты Micro SD Пользовательские светодиоды Ключи пользователя Выбор ботинок EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE DIS: вычислительный модуль будет загружен с sd-карты/eMMC Выбор мощности VGx:Настройте уровень ввода/вывода Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом Выбор объявлений Arduino Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта Подключение 2 и 3: Arduino A0-A5 как AD вход Руководство по выбору Товар Описание Без см3 + 8 Гб 16 Гб 32 Гб A B A B A B A B Вычислительный модуль 3 + 8 Гб Raspberry Pi 3 см3 +/8 ГБ вариант Вычислительный модуль 3 + 16 Гб Raspberry Pi 3 см3 +/16 ГБ вариант Вычислительный модуль 3 + 32 ГБ Raspberry Pi 3 см3 +/32 ГБ вариант Компьютерный модуль IO Board Plus Compute Module IO Board V3 Совместимо и улучшенное решение 7 дюймов HDMI ЖК-дисплей (C) 7 дюймов HDMI высокого разрешения с сенсорным дисплеем DS18B20 Датчик температуры ИК-пульт дистанционного управления Позволяет ИК-пульт дистанционного управления Адаптер питания 5V 3A Адаптер питания 5V 3A Micro-B USB выход

Посылка

Вес:0,382 кг

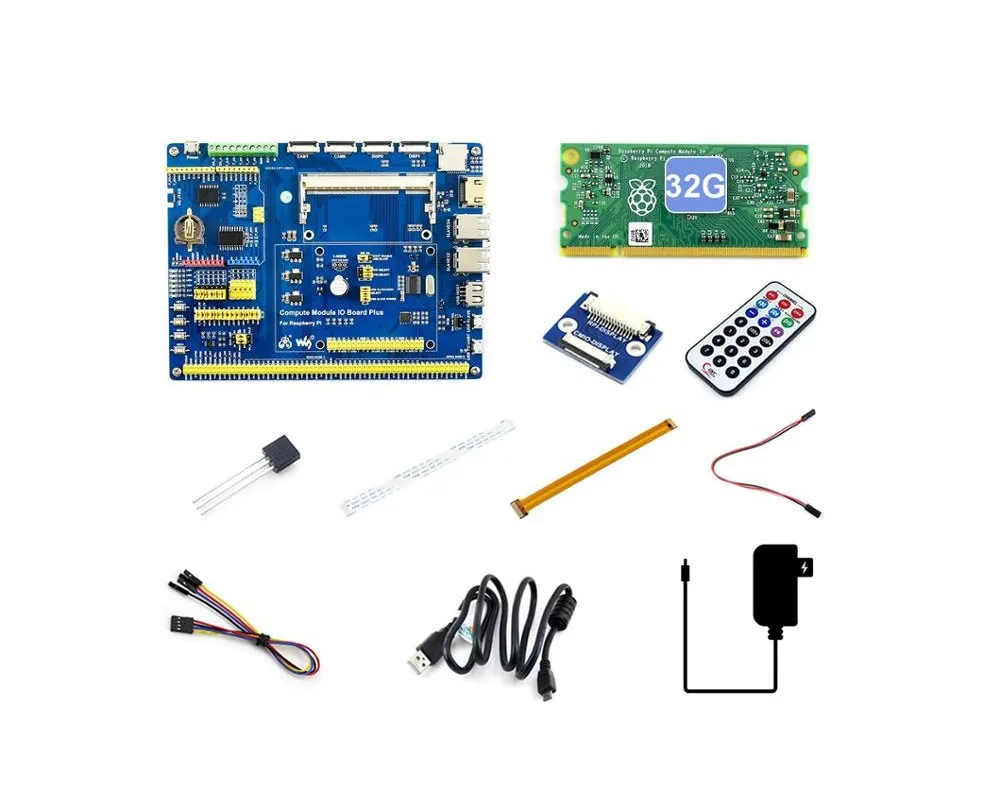

Вычислительный модуль Вычислительный модуль 3 + 32 ГБ x1

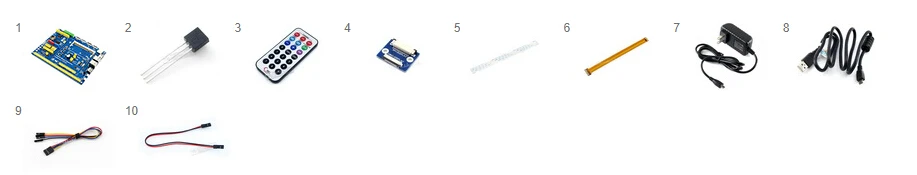

Набор аксессуаров Вычислительный модуль IO Board Plus x1 DS18B20 x1 ИК-пульт дистанционного управления x1 ЖК-адаптер x1 22PIN FFC x1 Кабель камеры RPi Zero V1.3 15 см x1 Мощность адаптер США стандарт 5V/3A micro x1 Разъем USB типа A для micro B штекер кабеля 120 см x2 Перемычка 4-контактный, чтобы отделить шпильки x2 Перемычка 2-контактный 2,54-шаг 200 мм x2
