Набор для сборки робота в стиле алфавита 2: бит (не входит комплект)

Набор для сборки робота в стиле алфавита 2: бит (не входит комплект)

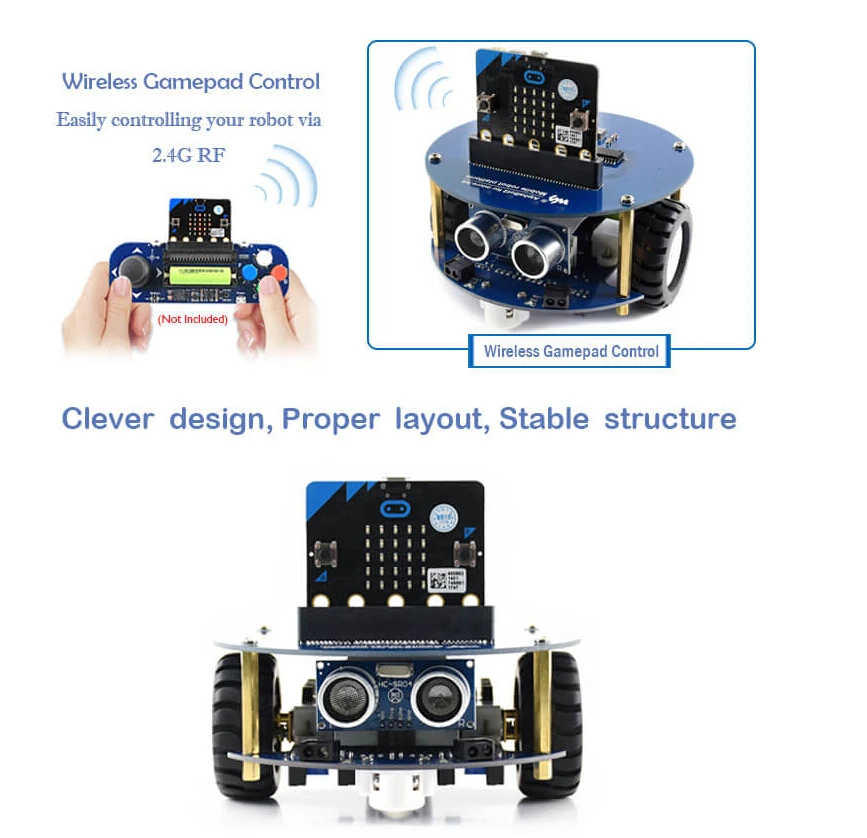

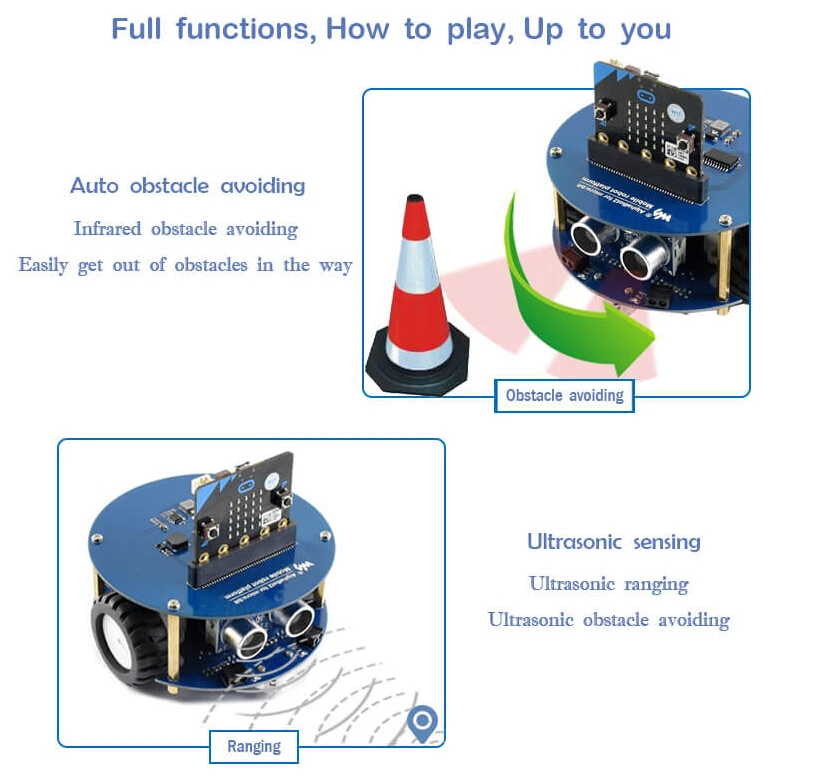

Этот набор роботов AlphaBot2 предназначен для использования с BBC micro:bit (не входит в комплект). Он оснащен богатыми распространенными функциями робота, включая отслеживание линии, предотвращение препятствий, ультразвуковое переключение, дистанционное управление Bluetooth/2,4G и т. д.

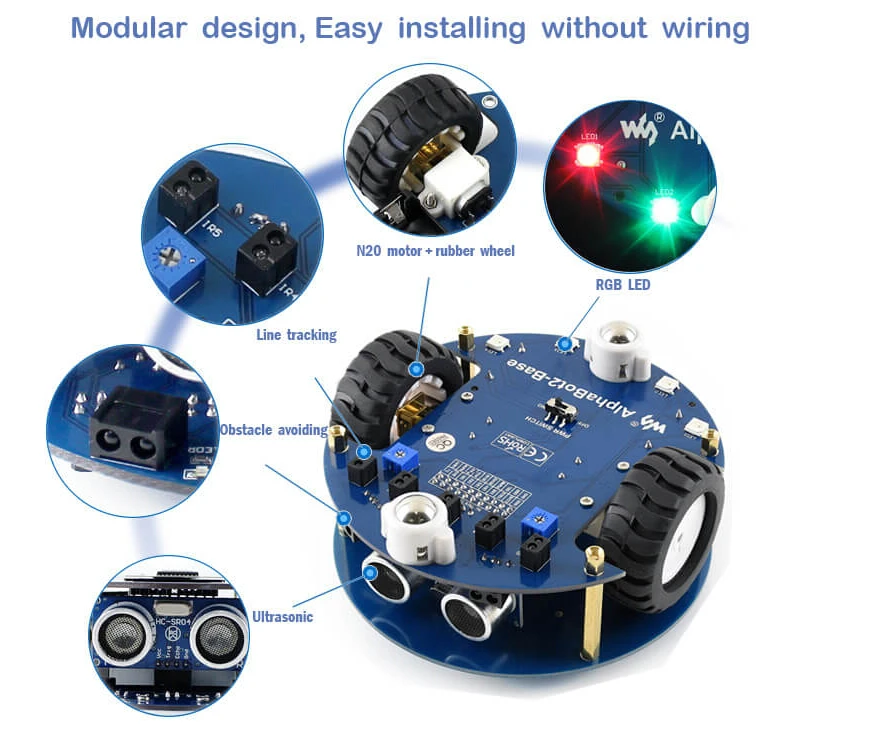

Благодаря высокому интегрированному модульному дизайну его легко собрать с помощью защелки, без пайки, без проводки. Через несколько минут, потраченных на аппаратную сборку, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу.

AlphaBot2 использует 2-х слойный структуру для того чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, нижняя базовая шасси:

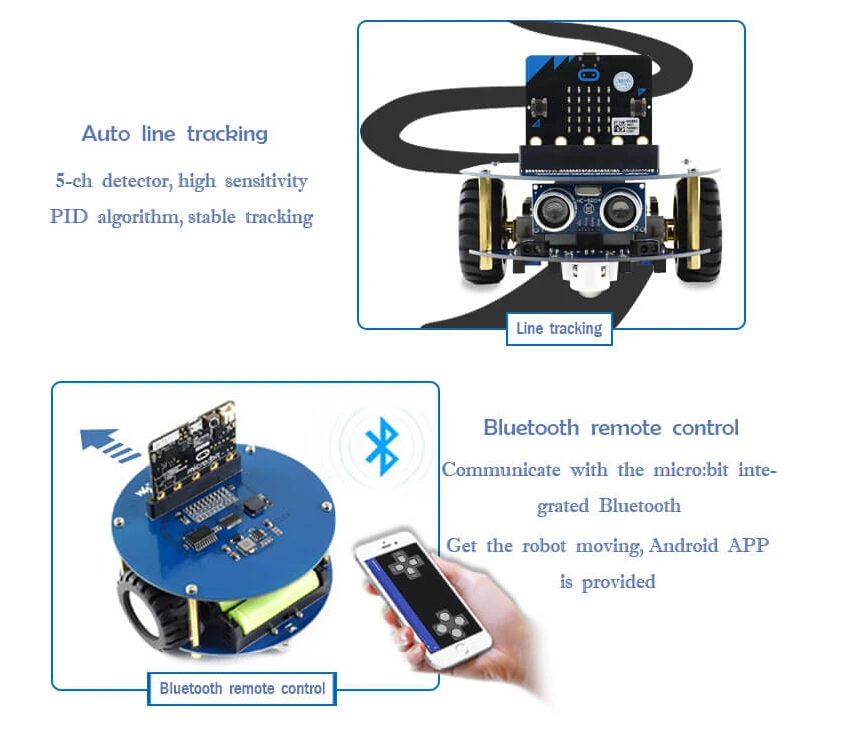

5-канальный инфракрасный датчик, аналоговый выход, в сочетании с алгоритмом PID, стабильное отслеживание линии

Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки

TB6612FNG двойной h-мостовой двигатель, по сравнению с L298P, он более эффективный, более компактный и менее нагреваемый

N20 микро мотор-редуктор, с металлическими шестернями, низкий уровень шума, высокая точность

Встроенные RGB светодиоды, истинное цветовое освещение, довольно круто

AlphaBot2 для micro:bit, Верхняя плата адаптера для контроллера:

Микро: бит выделенный разъем, для легкого подключения с микро: бит

MP1584 регулятор напряжения, обеспечивает стабильную выходную мощность 5 В

RT9193-33 регулятор напряжения, обеспечивает стабильную 3,3 V напряжения для микро: бит

TLC1543 AD чип сбора, позволяет micro:bit использовать аналоговые датчики

PCA9685 PWM чип управления, I/O расширитель

Встроенный зуммер для воспроизведения музыки

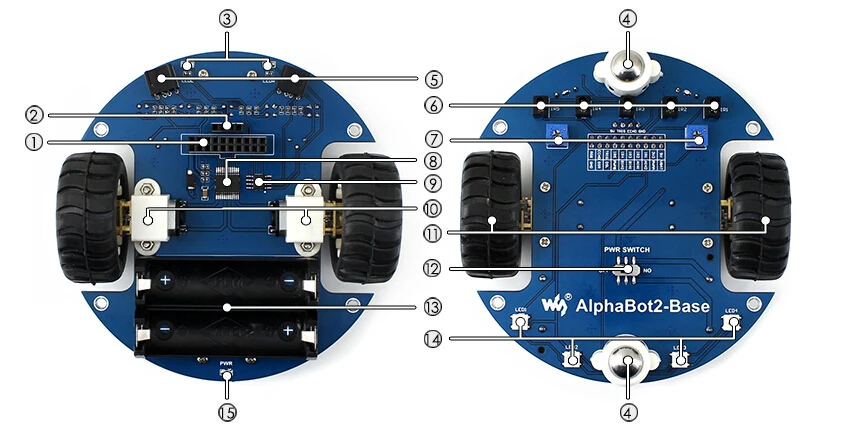

AlphaBot2 интерфейс управления:Для подключения различных плат адаптера контроллера

Интерфейс ультразвукового модуля

Индикаторы предотвращения препятствий

Omni-direction wheel

ST188:Светоотражающий Инфракрасный фотоэлектрический датчик, для предотвращения препятствий

ITR20001/T:Светоотражающий Инфракрасный фотоэлектрический датчик, для отслеживания линии

ПотенциометрДля регулировки препятствий, избегающих диапазона

TB6612FNGДвойной H-bridge драйвер двигателя

LM393Компаратор напряжения

N20 микро мотор-редукторСкорость снижения 1:30, 6 в/600 об/мин

Резиновые колесаДиаметр 42 мм, ширина 19 мм

Выключатель питания

Держатель батареи:Поддерживает 14500 батарей

WS2812B:Светодиоды RGB истинного цвета

Индикатор питания

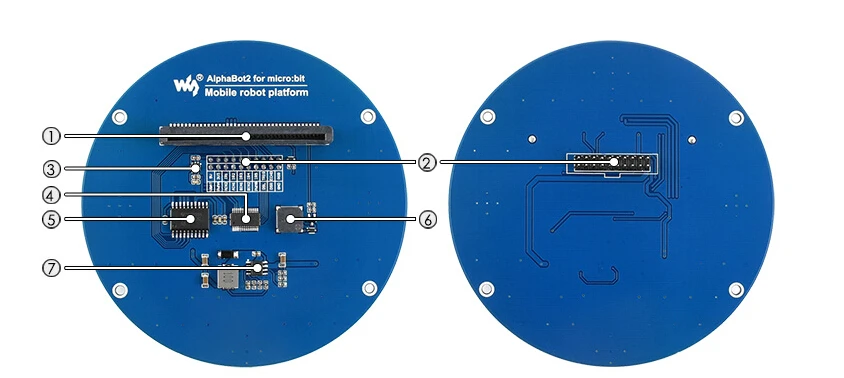

Микро: разъём бит

AlphaBot2-Base заголовок:Для подключения к базовой плате

RT9193-33:3,3 V регулятор напряжения, стабилизированного источника питания для микро: бит

PCA9685:Чип управления PWM, расширитель ввода/вывода, интерфейс I2C

TLC1543:10-битная объявление приобретения чип, позволяет микро: бит для того, чтобы использовать аналоговая линия датчик слежения

Зуммер

Вики:Флуоресцентный

Содержимое посылка

Набор роботов AlphaBot2

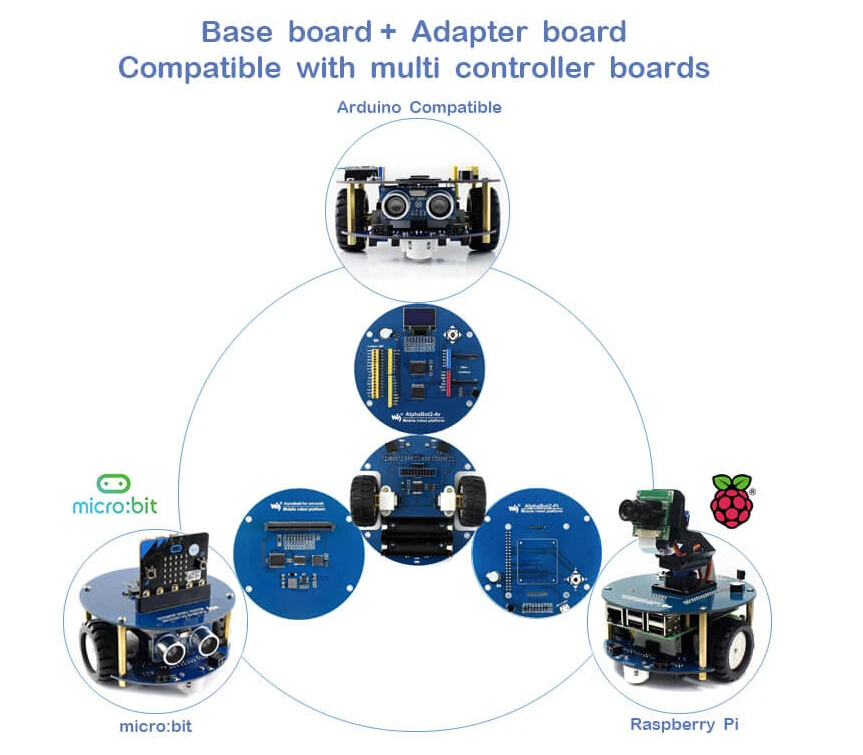

Товар

Описание

Ar Acce

Ar

Pizzero Acce

PiZero W

PiZero WH

Pi Acce

Pi

Pi3 B +

M: b Acce

M: b

Raspberry pi 3 model b

Raspberry pi 3 model b

Raspberry Pi 3 Model B +

Raspberry Pi 3 Model B +

AlphaBot2-Pi

Плата адаптера для подключения Raspberry Pi

Raspberry Pi Zero W

Raspberry Pi Zero W (встроенный WiFi)

Raspberry Pi Zero WH

Raspberry Pi Zero WH (встроенный WiFi, предварительно спаянные заголовки)

AlphaBot2-PiZero

Плата адаптера для подключения RPi Zero W/WH

UNO PLUS

Улучшенная плата с поддержкой Arduino

AlphaBot2-Ar

Плата адаптера для подключения Arduino

Двухрежимный Bluetooth

Двухрежимный модуль Bluetooth

Микро: бит

BBC micro:bit, карманный компьютер

AlphaBot2 для micro:bit

Плата адаптера для подключения micro:bit

AlphaBot2-Base

Драйвер двигателя, интегрирует датчики для предотвращения препятствий, отслеживания линии

Ультразвуковой датчик

Ультразвуковое препятствие, избегающее, начиная

ИК-пульт дистанционного управления

Дистанционно Управляйте роботом

Камера RPi (B)

Raspberry Pi камера, регулируемый фокус

SG90

Сервопривод, работает с головкой сковороды, контролируя вращение камеры

Карта Micro SD 16 Гб

Sd-карта Miro 16 ГБ, класс 10

Адаптер питания 5V 3A

Обеспечивает питание 5 В 3 А, разъем micro USB

Примечание: Из-за конструкции, модуль ультразвукового датчика не может использоваться с набором AlphaBot2-Pi.

Посылка

Вес:0,225 кг

Примечание: для работы этого продукта требуется два аккумулятора 14500, которые не входят в комплект и должны быть приобретены отдельно.

Примечание: контроллер micro: бит не входит в комплект.

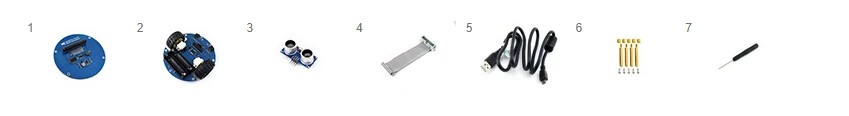

AlphaBot2 для micro:bit (плата адаптера) x1

AlphaBot2-Base (Базовое шасси) x1

Ультразвуковой датчик x1

FC-20P кабель 8 см x1

Разъем USB типа A для кабеля micro B x1

AlphaBot2 для micro: винты для бит x1

Отвертка x1(Бесплатно)
