Описание

Это шляпа Raspberry Pi LoRa на базе SX1268, которая покрывает диапазон частот 470 МГц. Позволяет передавать данные на расстоянии до 5 км через последовательный порт.

Используя технологию модуляции спектра LoRa нового поколения, расстояние связи между модулем составляет до 5 км, а также поддерживает автоматическое повторение для более длительной передачи. Другие функции включают включение радио, беспроводную конфигурацию, зондирование оператора, клавишу связи и т. Д.

По сравнению с обычными модулями LoRa, шляпа LoRa SX1268 обеспечивает большую дистанцию связи, более высокую скорость, низкое потребление, лучшую безопасность и защиту от помех. Подходит для различных приложений, таких как промышленное управление, умный дом, сбор данных и т. д.

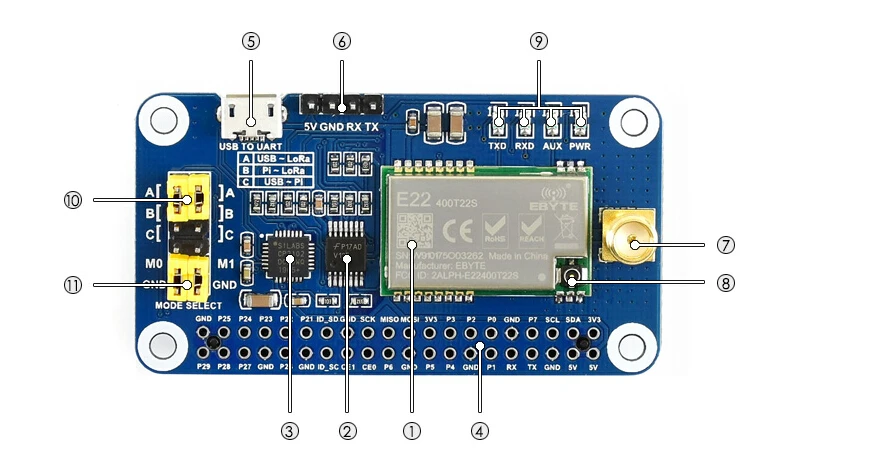

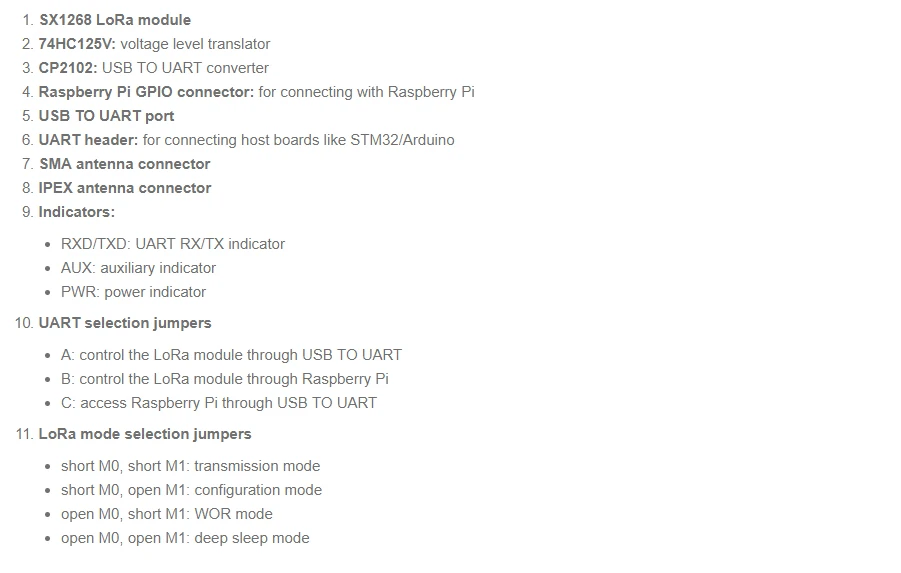

Стандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi

Встроенный преобразователь CP2102 USB в UART для последовательной отладки

Обеспечивает интерфейс управления UART для подключения хост-плат, таких как Arduino/STM32

4x светодиодный ных индикатора, легко проверить состояние модуля

Технология модуляции спектра LoRa, до 84 доступных каналов сигнала, большее расстояние связи, более надежная защита от помех

Автоматическое Многоуровневое повторение, подходит для связи на сверхдальнем расстоянии, позволяет использовать несколько сетей в одном регионе

Функции низкого энергопотребления, такие как глубокий сон и Пробуждение по радио, идеально подходят для использования на аккумуляторах

Настраиваемый ключ связи, который не будет извлечен, значительно повышает безопасность данных пользователя

Поддерживает LBT, контролирует уровень шума сигнального канала перед передачей, значительно улучшает коэффициент успеха в экстремальных условиях

Поддерживает индикацию интенсивности сигнала RSSI для оценки качества сигнала, настройки сети

Поддерживает конфигурацию беспроводных параметров, отправляя беспроводную команду/пакет данных, удаленно настраивает или извлекает параметры модуля

Поддерживает передачу по фиксированной точке, вещание, монитор каналов сигнала

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32)

Вики:

SX1268 470M шляпа LORA

SX1268 433M шляпа LORA

SX1262 868M шляпа LORA

SX1262 915M шляпа LORA

РЧ модуль

SX1268

SX1262

Диапазон частот

410,125 ~ 493,125 МГц

850,125 ~ 930,125 МГц

Антенна

Антенна 470 МГц (2 дБи)

Антенна 433 МГц (2 дБи)

Антенна 868 МГц (2 дБи)

Антенна 915 МГц (2 дБи)

Радиочастота

0,3 кбит/с ~ 62,5 кбит/с (программируемый)

Мощность передачи

ДБм (10/13/дБм программируемый)

Чувствительность приема

-2,4 дБм (скорость радио кбит/с)

Потребляемая мощность

Ток передачи: 110 мА (переходное потребление)
Ток приема: 11 мА
Ток сна: 2 мА (отключение программного обеспечения модуля LoRa)

Ток передачи: 133 мА (переходное потребление)
Ток приема: 11 мА
Ток сна: 2 мА (отключение программного обеспечения модуля LoRa)

Интерфейс связи

UART (уровень TTL)

Баудрат

1200bps ~ 115200bps (по умолчанию 9600bps)

Длина пакета

240 байт (32/64/128/240 байт программируемый)

Кэш

1000 байт

Экспериментальный диапазон

5 км (состояние: безоблачный и дикий, Высота 2,5 м, усиление антенны 5 дБи, скорость радио 2,4 кбит/с)

Блок питания

5В

Логический уровень

3,3 В/5 В

Рабочая температура

-40 ~ 85 °

Приложения

Умный дом, промышленные датчики, автоматизация зданий, умные счетчики и другие приложения IoT

Применимый регион

Китай

Европа, Азия, Африка

Америка, Океания, Азия

Примечание: только для справки, пожалуйста, подтвердите Поддерживаемые местными ремешками LoRa перед размещением заказа.

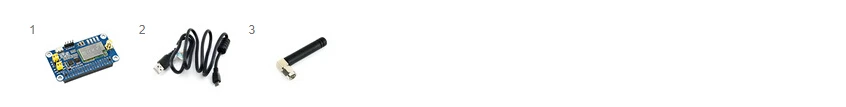

Содержимое упаковки

Вес:0,069 кг

SX1268 470M шляпа LoRa x1

Штекер USB типа A для кабеля micro plug x1

Антенна 470 МГц x1
