3 шт./лот AVR встроенный системный программатор отладчик USB AVRISP XPII совместимый с ATMEL

3 шт./лот AVR встроенный программист отладчик USB AVRISP XPII совместим с ATMEL на AVRISP mkII для AVR Studio 4/5/6

Описание AVR ISP программатор, совместимый с AVRISP mkII от ATMEL Профессиональный встроенный программист. Поддерживает все устройства AVR с интерфейсом ISP или PDI, включая XMEGA Поддержка s AVR Studio 4/5/6 или более поздней версии (поставляется с прошивкой для AVR Studio 5, может быть обновлена для поддержки других версий AVR Studio) Особенности Поддерживает все устройства AVR с интерфейсом ISP или PDI и некоторыми 51 устройствами Программы как Flash, так и EEPROM Поддерживает предохранители и блокирует Программирование бит На основе прошивки AVRISP mkII Обновленная поддержка будущих устройств Регулируемая скорость программирования ISP до 8 м Частота Совместимость с USB 2,0 (полная скорость, 12 Мбит/с) 3 дополнительных кабеля для целевой платы Питание от USB шины, не требует внешнего источника питания

---

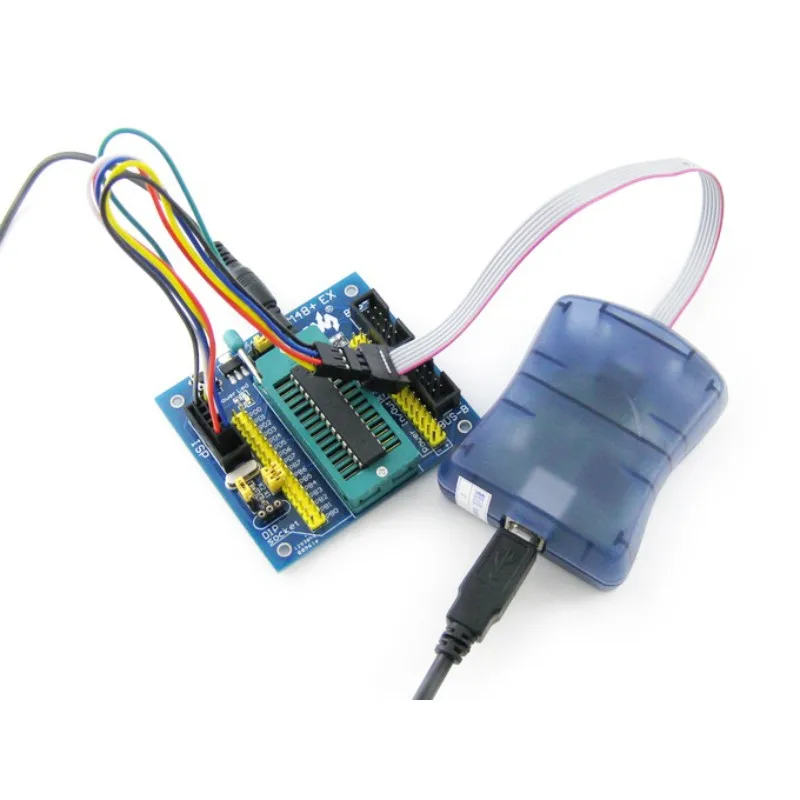

Подключение USB AVRISP XPII к целевой плате
(Нажмите на изображение, чтобы увеличить)

Совместим с AVRISP mkII
-Совместимость с AVR ISP, простой в использовании, стабильный и надежный

На основе прошивки AVRISP mkII
-Определение AVRISP mkII в AVRStudio, высокоскоростное Программирование

Обновляемая прошивка
-Прошивка обновляется для поддержки будущих устройств
-Автоматическое обновление

Поддерживаемое программное обеспечение
-AVR Studio 4/5/6 или WINAVR(GCC) используется в качестве переднего программного обеспечения
-Поддерживает файлы программ, генерируемые IAR, ICCAVR, CVAVR

Поддержка устройства
-USB AVRISP XPII поддерживает все устройства AVR с интерфейсом ISP и PDI. Поддержка новых устройств будет добавлена с новыми версиями AVR Studio.
-Поддержка AT86RF401/AT89S51/AT89S52

См.Студия AVR 6Поддерживаются следующие устройства: AVR Mega AT90CAN128 AT90CAN32 AT90CAN64 AT90PWM1 AT90PWM161 AT90PWM216 AT90PWM2B AT90PWM316 AT90PWM3B AT90PWM81 AT90USB1286 AT90USB1287 AT90USB162 AT90USB646 AT90USB647 AT90USB82 ATA5702M322 ATA5782 ATA5790 ATA5790N ATA5795 ATA5831 ATA5832 ATA5833 ATA6285 ATA6286 ATA6612C ATA6613C ATA6614Q ATA6616C ATA6617C ATA664251 ATmega128 ATmega1280 ATmega1281 ATmega1284 ATmega1284P ATmega1284RFR2 ATmega128A ATmega128RFA1 ATmega128RFR2 ATmega16 ATmega162 ATmega164A ATmega164P ATmega164PA ATmega165A ATmega165P ATmega165PA ATmega168 ATmega168A ATmega168P ATmega168PA ATmega168PB ATmega169A ATmega169P ATmega169PA ATmega16A ATmega16HVA ATmega16HVB ATmega16HVBrevB ATmega16M1 ATmega16U2 ATmega16U4 ATmega2560 ATmega2561 ATmega2564RFR2 ATmega256RFR2 ATmega32 ATmega324A ATmega324P ATmega324PA ATmega325 ATmega3250 ATmega3250A ATmega3250P ATmega3250PA ATmega325A ATmega325P ATmega325PA ATmega328 ATmega328P ATmega329 ATmega3290 ATmega3290A ATmega3290P ATmega3290PA ATmega329A ATmega329P ATmega329PA ATmega32A ATmega32C1 ATmega32HVB ATmega32HVBrevB ATmega32M1 ATmega32U2 ATmega32U4 ATmega48 ATmega48A ATmega48P ATmega48PA ATmega48PB ATmega64 ATmega640 ATmega644 ATmega644A ATmega644P ATmega644PA ATmega644RFR2 ATmega645 ATmega6450 ATmega6450A ATmega6450P ATmega645A ATmega645P ATmega649 ATmega6490 ATmega6490A ATmega6490P ATmega649A ATmega649P ATmega64A ATmega64C1 ATmega64HVE2 ATmega64M1 ATmega64RFR2 ATmega8 ATmega8515 ATmega8535 ATmega88 ATmega88A ATmega88P ATmega88PA ATmega88PB ATmega8A ATmega8HVA ATmega8U2 AVR Tiny ATtiny10 ATtiny13 ATtiny13A ATtiny1634 ATtiny167 ATtiny20 ATtiny2313 ATtiny2313A ATtiny24 ATtiny24A ATtiny25 ATtiny26 ATtiny261 ATtiny261A ATtiny4 ATtiny40 ATtiny4313 ATtiny43U ATtiny44 ATtiny441 ATtiny44A ATtiny45 ATtiny461 ATtiny461A ATtiny48 ATtiny5 ATtiny828 ATtiny84 ATtiny841 ATtiny84A ATtiny85 ATtiny861 ATtiny861A ATtiny87 ATtiny88 ATtiny9 AVR Xmega ATxmega128A1 ATxmega128A1U ATxmega128A3 ATxmega128A3U ATxmega128A4U ATxmega128B1 ATxmega128B3 ATxmega128C3 ATxmega128D3 ATxmega128D4 ATxmega16A4 ATxmega16A4U ATxmega16C4 ATxmega16D4 ATxmega16E5 ATxmega192A3 ATxmega192A3U ATxmega192C3 ATxmega192D3 ATxmega256A3 ATxmega256A3B ATxmega256A3BU ATxmega256A3U ATxmega256C3 ATxmega256D3 ATxmega32A4 ATxmega32A4U ATxmega32C3 ATxmega32C4 ATxmega32D3 ATxmega32D4 ATxmega32E5 ATxmega384C3 ATxmega384D3 ATxmega64A1 ATxmega64A1U ATxmega64A3 ATxmega64A3U ATxmega64A4U ATxmega64B1 ATxmega64B3 ATxmega64C3 ATxmega64D3 ATxmega64D4 ATxmega8E5

Поддерживает все различные версии устройств, перечисленных в таблице выше.
Проверьте больше поддерживаемых устройств:UC3,Мега,Сэм,Крошечные,Xmega

Производительность
-Высокоскоростные программы FLASH , EEPROM, предохранители и блокировка бит
-Это занимает всего 2.5S программировать файл программы 12K с верификацией (скорость программирования была установлена до 1 м, а максимальная скорость может быть до 8 м)

Подключается к ПК
-Использует интерфейс USB для связи с передним программным обеспечением (вероятно, AVR Studio)
-Использование PDIUSBD12, USB 1,1 (USB 2,0 полная скорость) 12Mbits/second
-Каждый USB AVRISP XPII имеет уникальный идентификатор, ПК может подключаться к нескольким устройствам одновременно

Подключается к целевой плате
USB AVRISP XPII подключается к целевой плате через 3 дополнительных кабеля. В зависимости от наличия разъема на целевой плате кабель должен быть изменен соответствующим образом.
-Стандартный 6-pin разъем ISP, используя 6-контактный ISP кабель

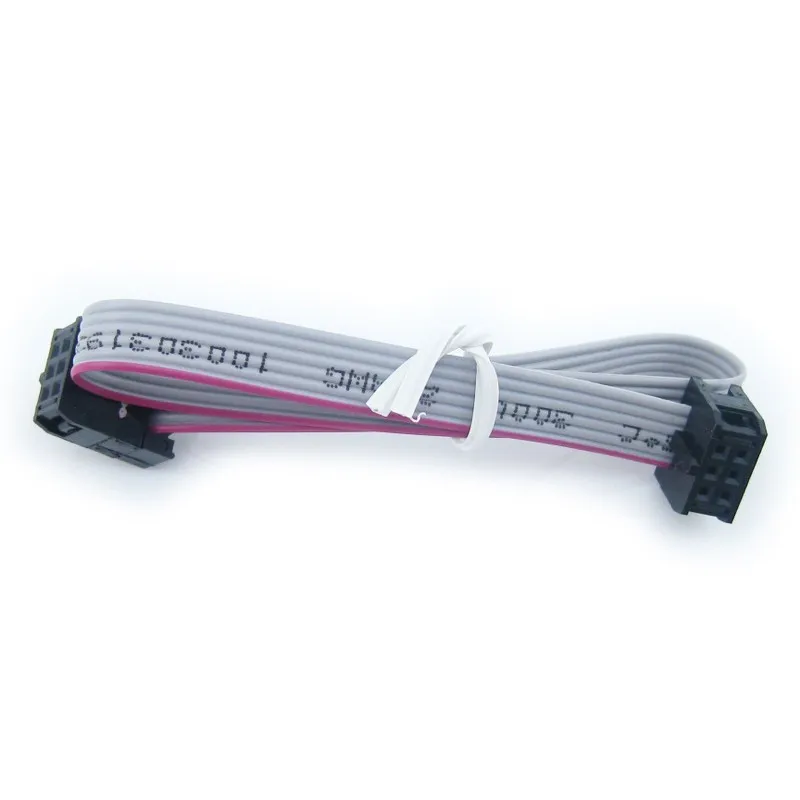

-Стандартный 10-контактный разъем ISP, используя 6-pin к 10-контактный ISP кабель

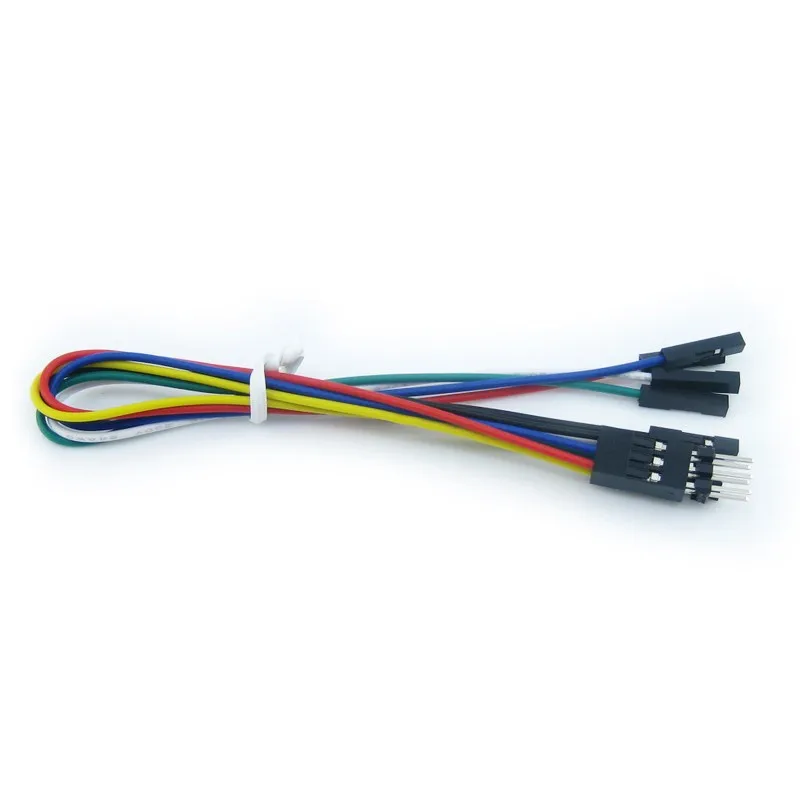

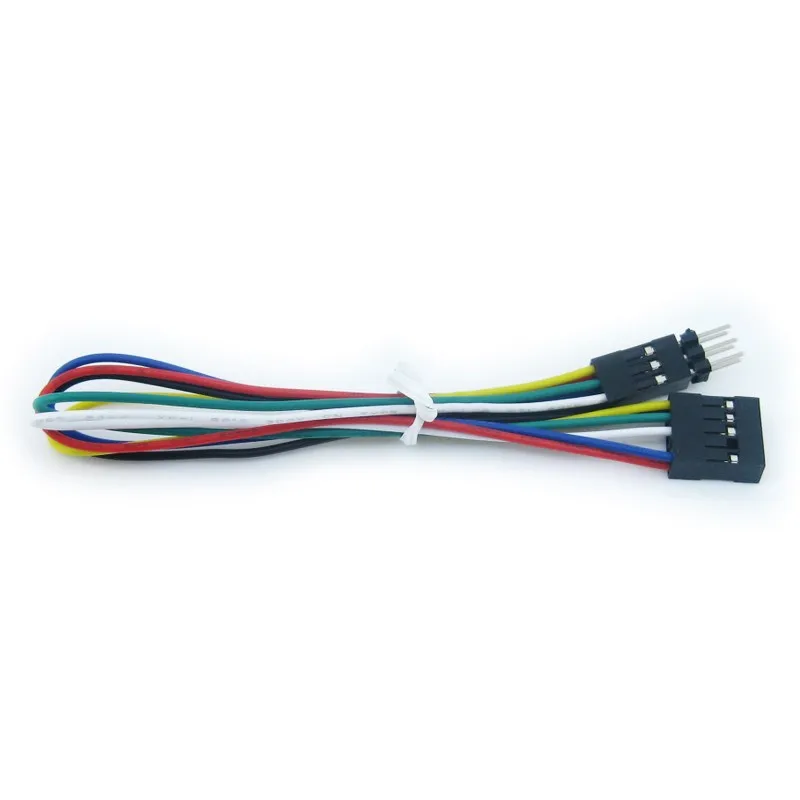

-Пользовательский разъем ISP, используя 6 многоцветные пользовательские соединительный кабель с разъемом кабеля
На рисунке 1 и 2 показаны выходы для 10-контактный и 6-pin-коннекторы ISP.

Рисунок 1. 10-контактный разъем ISP
На рисунке 2. 6-pin разъем ISP

Питание от USB шины
-Тянет питание от USB шины, нет необходимости в дополнительном источнике питания
-Целевая плата должна быть отключена от другого источника питания Загрузка

Ресурсы для развития:Руководство пользователя, программное обеспечение и т. Д.
Вики:Флуоресцентный

Посылка

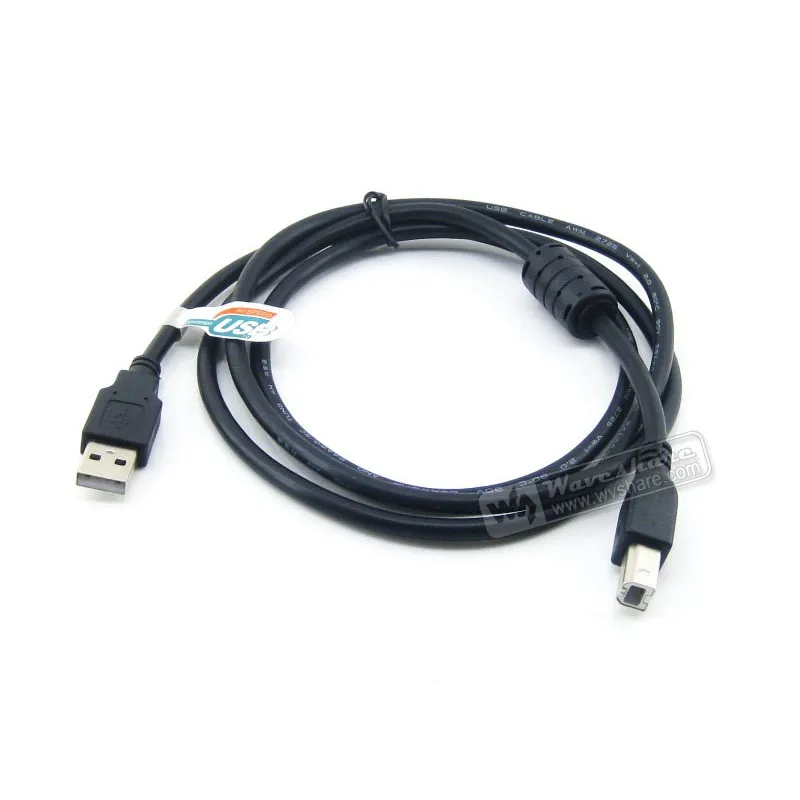

USB AVRISP XPII Usb-кабель 6-pin кабель (запасные) 6-pin к 10-контактный ISP кабель 6-многоцветные пользовательские соединительный кабель с разъемом кабеля Руководство пользователя CD

1.2.3.4.56
