Описание

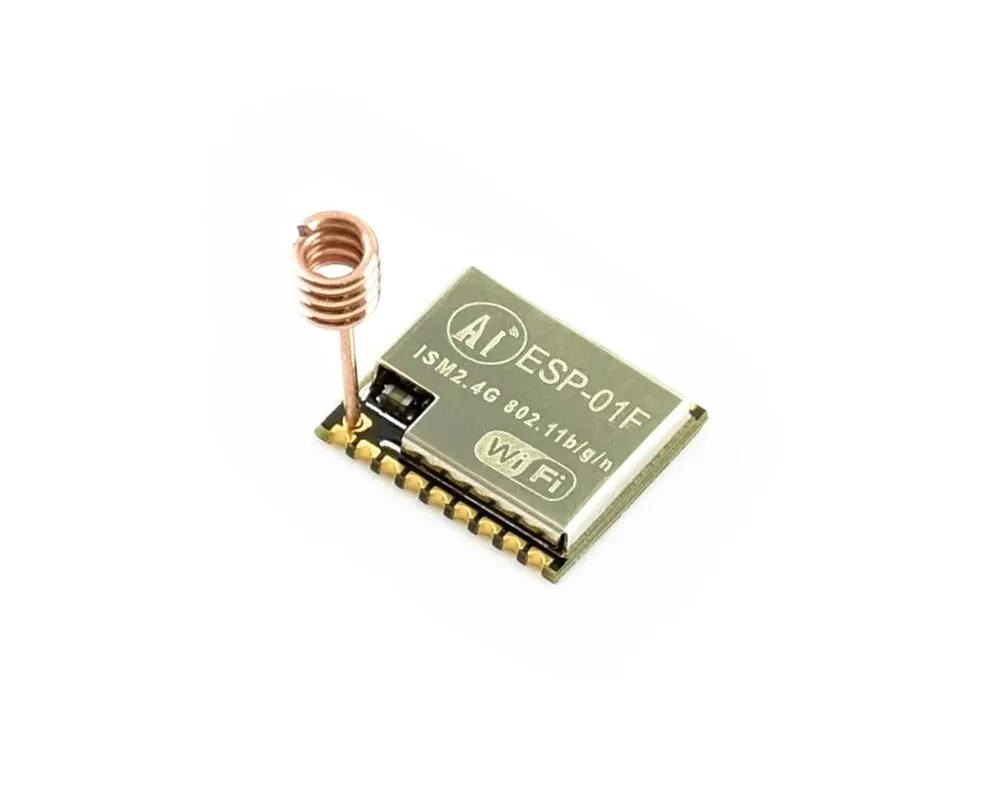

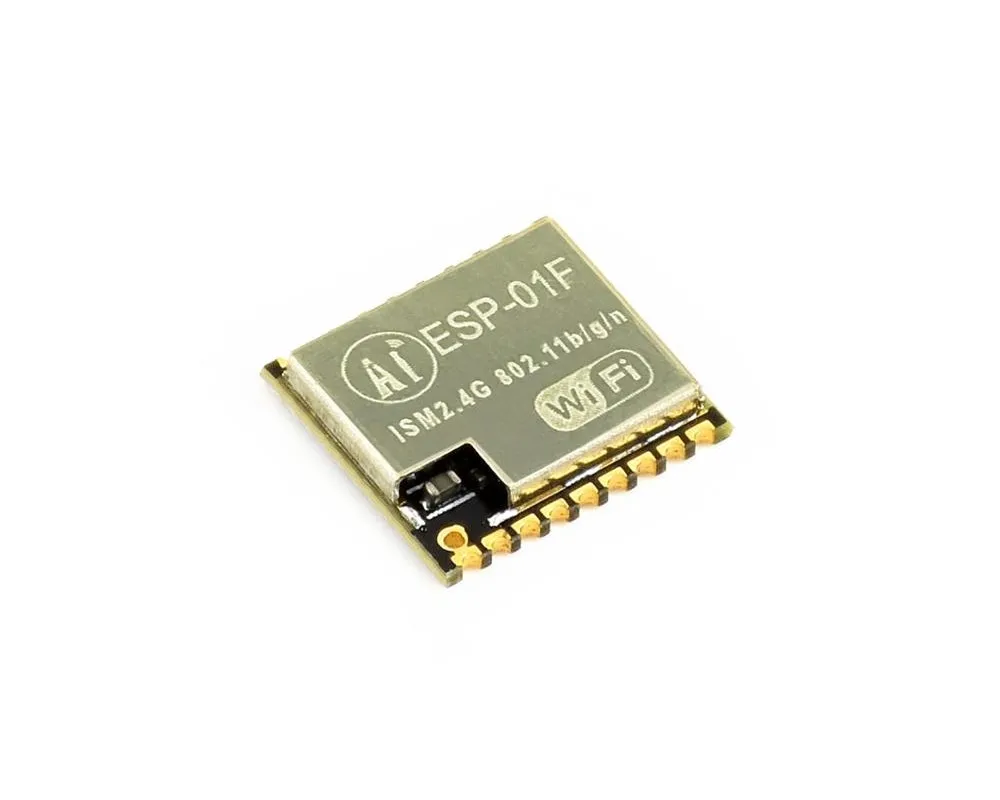

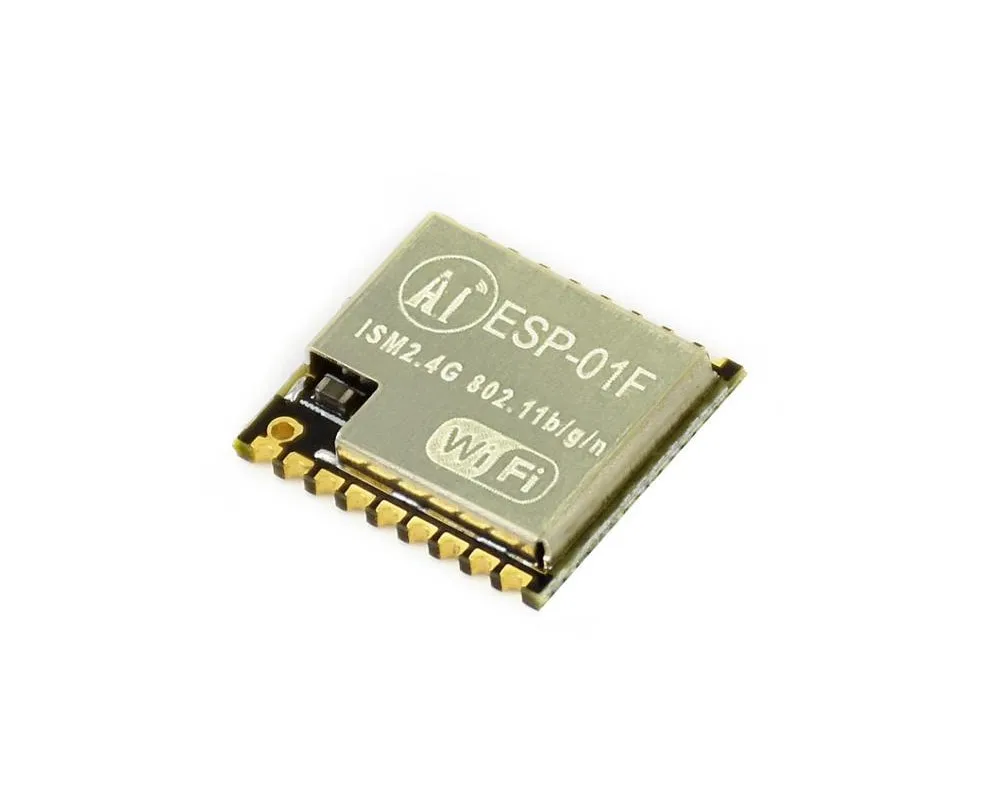

ESP-01F Wi-Fi модуль на основе ESP8285, встроенный 8 Мбит флэш-памяти, SMD18 посылка, ультра-маленький

В ESP-01F представляет собой модуль Wi-Fi, основанные на ESP8285, со встроенным 8 Мбит флэш-памяти, при измерении небольшой SMD18 посылка. Также имеется бортовой металлический щит. Короче говоря, это ультра-маленький (размер гвоздей) и довольно экономичный WiFi модуль.

С предварительно прошивкой вы можете легко управлять модулем с помощью команд UART AT. Модуль интегрирует MCU внутри, поддерживает другие разработки, такие как Lua/Micropython/Arduino, для достижения гибкого и быстрого прототипирования, что позволяет легко интегрировать модуль в приложения IoT.

802.11b/g/n Wi-Fi SOC

Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный микро MCU, работать на 80 MГц и 160 МГц частота, поддерживает RTOS

Встроенный 1-ch 10 бит высокой точности ADC

Поддерживает UART/GPIO/ADC/PWM/I2C

SMD18 посылка

Интегрированный Wi-Fi MAC/ BB/RF/PA/LNA

Поддерживает несколько режимов сна, глубокий Ток сна как 20uA

UART baudrate до 4 Мбит/с

Встроенный стек протокола Lwip

Поддерживает режим работы STA/AP/STA + AP

Поддержка Smart Config (APP) / AirKiss (WeChat), сеть с одним ключом

Поддержка обновления локальной прошивки UART и/или удаленного обновления прошивки (FOTA)

Команды для быстрого начала работы

Поддерживает вторичную разработку, интегрированную среду Windows / Linux

ESP-01F подходит для IOT приложений, таких как:

Умный дом

Интеллектуальное здание

Промышленная Автоматизация

Носимые устройства

Ip-камера

Интеллектуальное сельское хозяйство

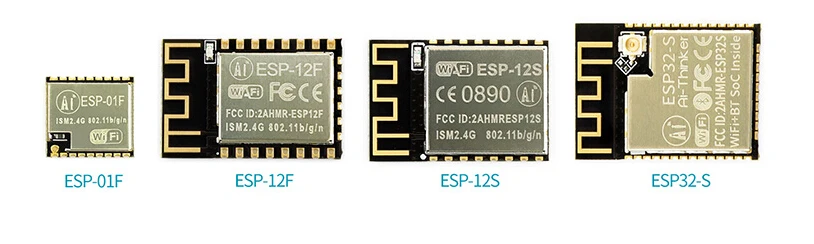

Вики:

WIFI чип

ESP8285

ESP8266

ESP32

Встроенная вспышка

8 Мбит

32 Мбит

Посылка

SMD18

SMD22

SMD16

SMD38

Антенна

Внешняя пружинная антенна

Бортовая антенна PCB

Частотный диапазон

2,4G ~ 2,5G (2400M ~ 2483,5 M)

Протокол WIFI

802.11b/g/n WiFi

Bluetooth

N/A

Bluetooth 4,2 BR/EDR и BLE

Режим WIFI

STA, AP, STA + AP

Безопасность

WPA / WPA2

Шифрование

WEP / TKIP / AES

Обновление прошивки

UART / OTA

Передающая Мощность

802.11b: 16 ± 2 дБм (@ 11 Мбит/с)

802,11 г: 14 ± 2 дБм (@ 54 Мбит/с)
802.11n: 13 ± 2dBm(@ HT20,MCS7)

Чувствительность приема

CCK,1 Мбит/с: -90 дБм

CCK,11 Мбит/с: -85 дБм

6 Мбит/с (1/2 BPSK): -88 дБм

54 Мбит/с (3/4 64-QAM): -70 дБм
HT20,MCS7(65 Мбит/с, 72,2 Мбит/с): -67 дБм

Мощность

Непрерывная передача: ~ 71ма (пик: 300мА)

Модель сна: ~ 20 мА

Светильник для сна: ~ 2 мА
Глубокий сон: ~ 20uA

Непрерывная передача: ~ 80 мА (пик: 300 мА)
Глубокий сон: ~ 6.5uA

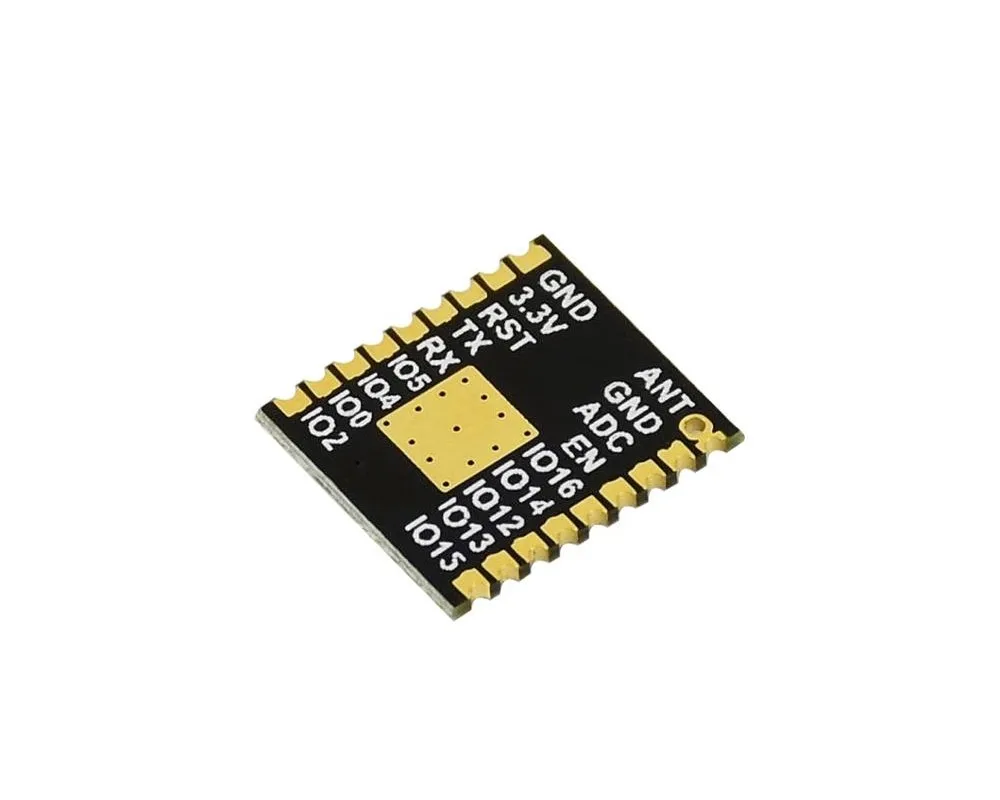

Порт IO

9

22

UART baudrate

300 ~ 4608000 bps (по умолчанию 115200bps)

Источник питания

3,0 V ~ 3,6 V (ток> 500mA)

Рабочая температура.

-20 ° ~ 85 °

Состояние хранения

-40 ° ~ 85 °, < 90% RH

Размеры

10x11x2 (мм)

24x16x3 (мм)

25,5x18x3 (мм)

Сертификация

CE/FCC

CE/FCC/REACH/RoHS/SRRC

CE/FCC

Посылка

Вес:0,001 кг

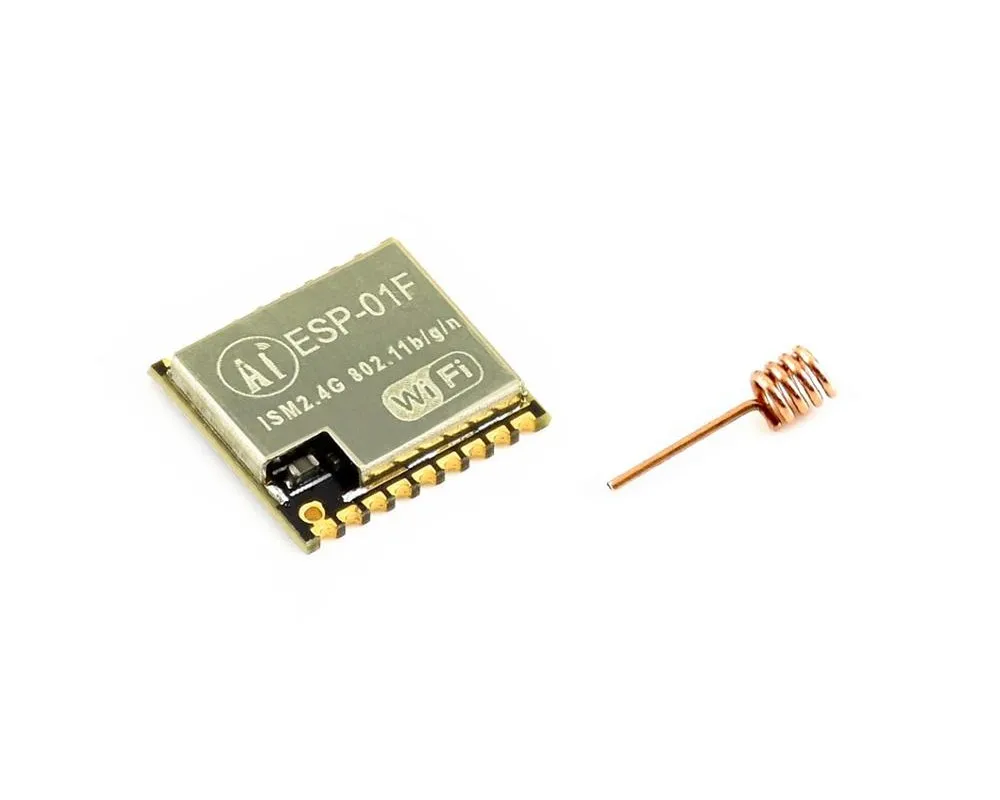

ESP-01F x1

Пружинная антенна x1
