Плата разработки STM32F4DISCOVERY STM32F407VGT6 STM32F407 STM32 ручка и 15 модулей = Open407V-D посылка B |

Плата разработки STM32 предназначена для официального инструмента ST STM32F4DISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open407V-D-это разработочная плата STM32, предназначенная для официального инструмента STSTM32F4DISCOVERY, Который показываетSTM32F407VGT6Микроконтроллер на борту.

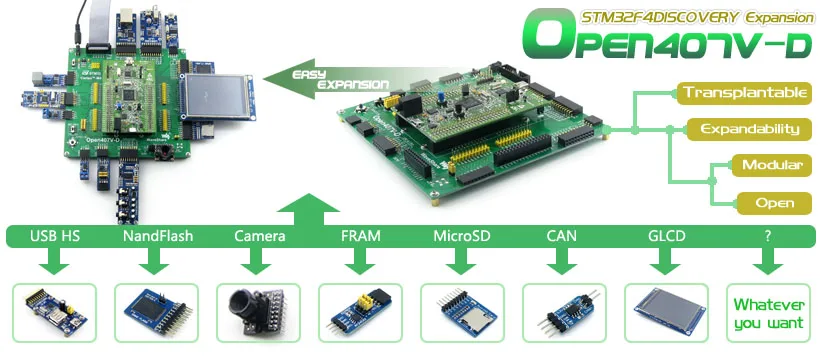

Open407V-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

---

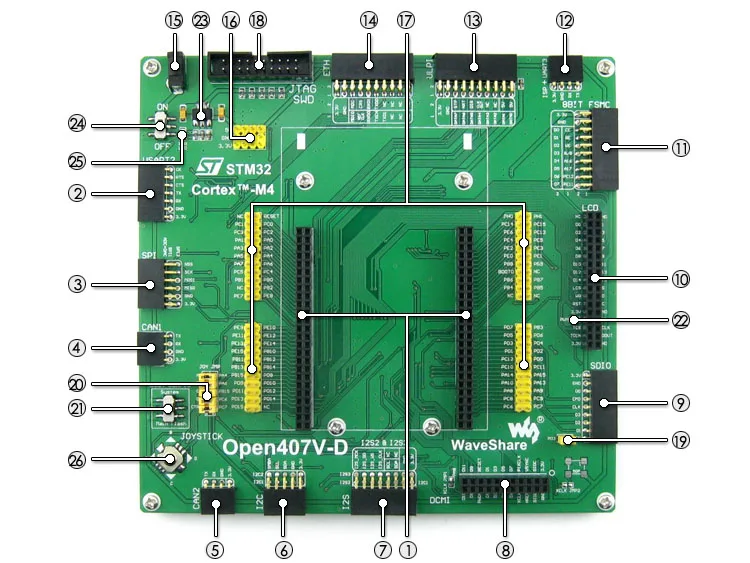

Что на материнском доске

STM32F4DISCOVERY розетка:Для легкого подключения STM32F4DISCOVERYИнтерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д.Интерфейс SPI1/SPI2 + AD/DAЛегко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а такжеИнтерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобноИнтерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобноИнтерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.I2S2 / I2S3 / I2C1:Для подключения I2S периферийных устройств, таких как аудио модульИнтерфейс DCMI:Для подключения модуля камерыИнтерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPIFSMC + SPI интерфейс (16-бит FSMC + SPI):Для подключения сенсорного ЖК-экранаФКЦБ интерфейс (8-битный FSMC):Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д.Интерфейс USART3:Легко подключается к RS232, RS485, USB к 232 и т. Д.Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F407V интегрирует USB HS контроллер без какого-либо устройства PHY)Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet5V DC jack5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователяMCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширенияИнтерфейс JTAG/SWD:Для отладки/программированияSD карта обнаружения перемычкиПеремычка для джойстикаКороткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примераОткройте перемычку для подключения джойстика к пользовательским I/Os через перемычкиПереключатель режима загрузки:Для настройки бут0 pinРегулировка подсветки ЖК-дисплеяКороткая перемычка для регулировки подсветки ЖК-дисплеяОткройте перемычку для отключения и установите свободный порт ввода/выводаAMS1117-3.3:3,3 V регулятор напряженияВыключатель питания:5V DC вкл/выкл переключательИндикатор питанияДжойстик:Пять позицийЧто на STM32F4DISCOVERY

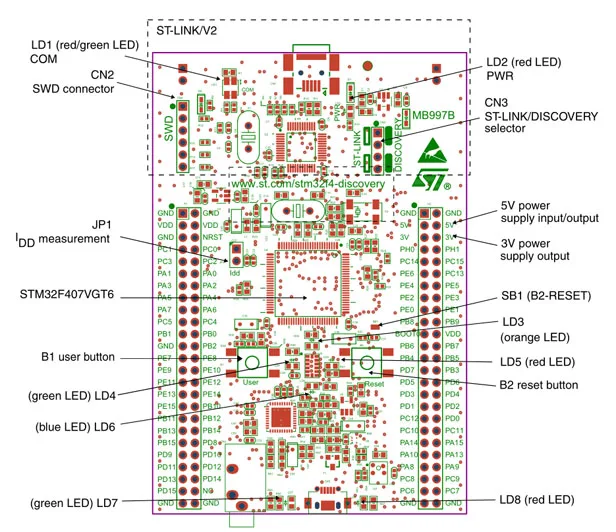

STM32F407VGT6 микроконтроллером (32-бит ARM Cortex-M4F core, 1 Мб флэш-память, 192 Кб Оперативная память в LQFP100 посылкаБортовой ST-LINK/V2 с переключателем режимов выбора для использования набора в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки)Питание платы: через usb-шину или от внешнего напряжения питания 5 ВВнешний источник питания: 3 в и 5 ВLIS302DL, ST MEMS датчик движения, 3-axis электронные сигареты с цифровым выходом акселерометрMP45DT02, ST MEMS аудио датчик, всенаправленный цифровой микрофонCS43L22, аудио DAC со встроенным динамиком класса DВосемь светодиодов:LD1 (красный/зеленый) для USB связиLD2 (красный) для 3,3 V кнопка включенияЧетыре пользовательских светодиода, LD3 (orange), LD4 (зеленый), LD5 (красный) и LD6 (синий)2 USB OTG светодиода LD7 (зеленый) VBus и LD8 (красный) перегрузки по токуДве кнопки (пользователь и сброс)USB OTG FS с микро-коннектор ABУдлинитель для всех LQFP100 I/Os для быстрого подключения к макетной плате и легкого зондирования

---

Фотографии
Open407V-D макетная плата
Обзор задней панели Open407V-D
Подключение к J-Link
Подключение к различным периферийным устройствам
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
Open407V-D мкс/OS-II ()
Open407V-D мкс/OS-II ()
Open407V-D мкс/OS-II ()
Open407V-D мкс/OS-II ()
Подключение к USB3300 USB HS плате
Подключение к аудиоплате
Подключение к плате камеры OV7670
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к плате CAN
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Тестовая плата на AD/DA порт
Подключение к Фрам-доске
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плата NandFlash
Подключение к плате Ethernet
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
STM32F4DISCOVERY интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

---

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD

---

Ресурсы для развитияСопутствующее программное обеспечение (KEIL и т. д.)Демонстрационный код (примеры в C, μC/OS-II)Схема (PDF)STM32 разработка документов (техническое описание и т. Д.)

Вики:

Посылка

Вес:0,573 кг

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартная посылкаOpen407V-D макетная плата x 14-контактный провод х 22-контактный провод x 2Кабель питания USB x 1Программное обеспечение CD x 11.2.3.4.5Комплектующие для досок посылкаSTM32F4DISCOVERY x 13,2 дюймов 320x240 сенсорный ЖК-дисплей x 1USB3300 USB HS плата (ULPI) x 1DP83848 плата Ethernet (ETH) x 1Плата NandFlash (A) (FSMC) x 1OV7670 плата камеры (B) (DCMI) x 1PL2303 USB UART Board (mini) x 1Плата для хранения Micro SD (SDIO/SPI) x 1AT45DBXX DataFlash Board (SPI + IOs) x 1FM24CLXX FRAM Board (I2C) x 1WM8960 аудио Плата x 1VS1003B MP3 плата (SPI + IOs) x 1Аналоговая тестовая плата (для тестирования AD/DA) x 1SN65HVD230 CAN Board (CAN) 2шт x 1NRF24L01 RF плата (B) (SPI + IOs) 2шт x 1Кабель Ethernet x 1Usb-разъем типа A для мини-кабеля типа B x 1Штепсельная Вилка USB типа A для мини-кабеля типа B x 11.2.3.4.56789101112131415161718
