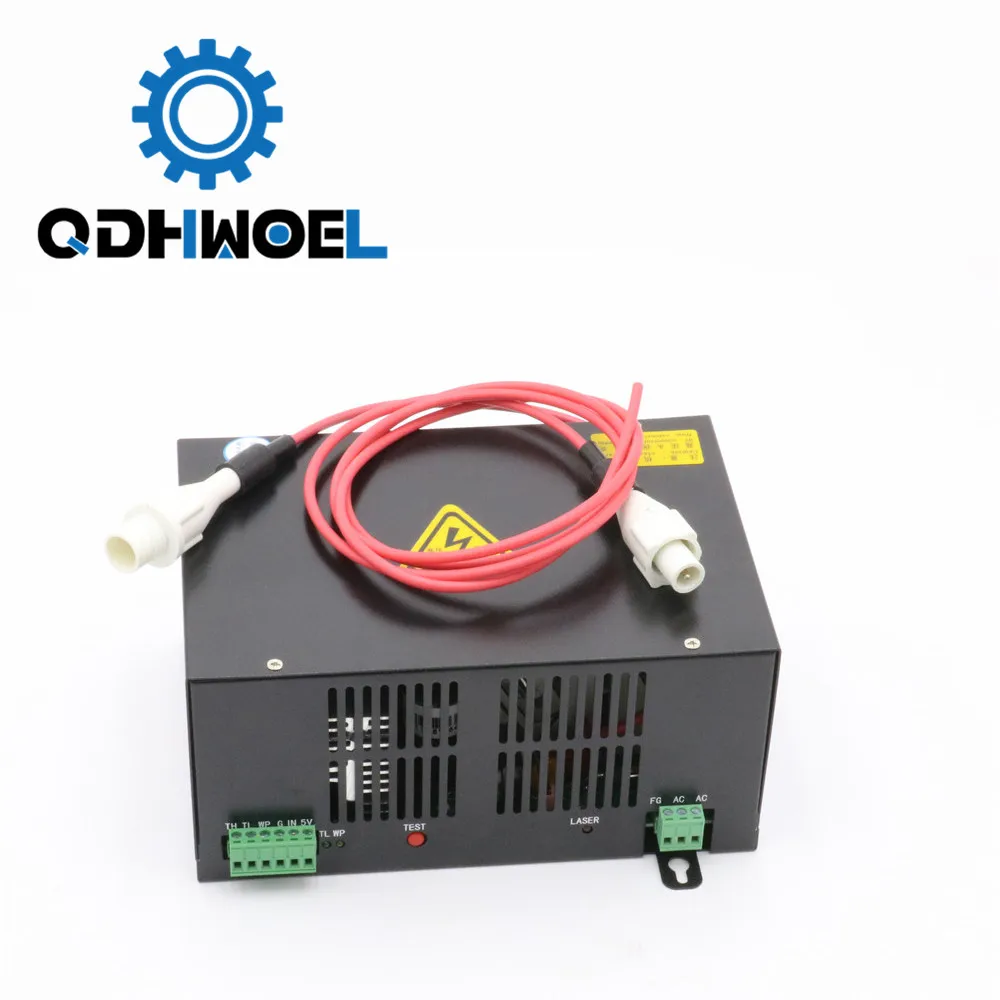

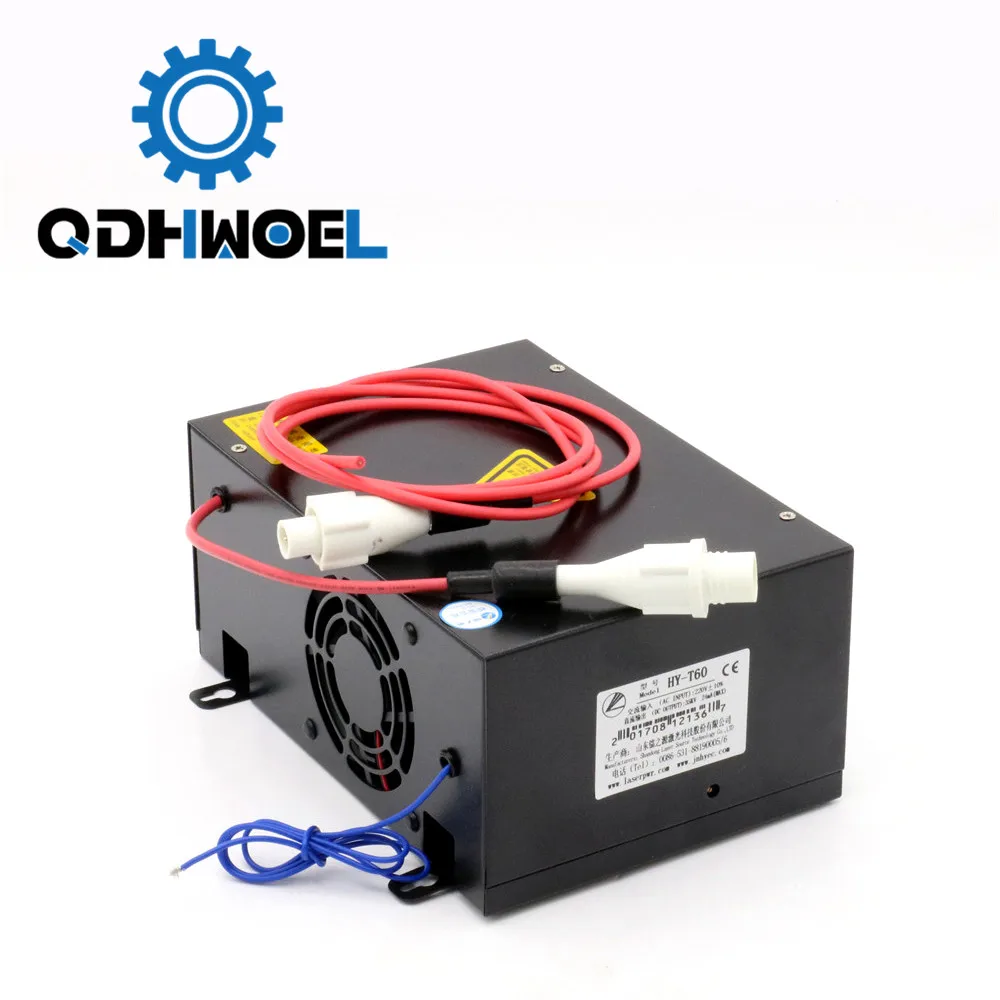

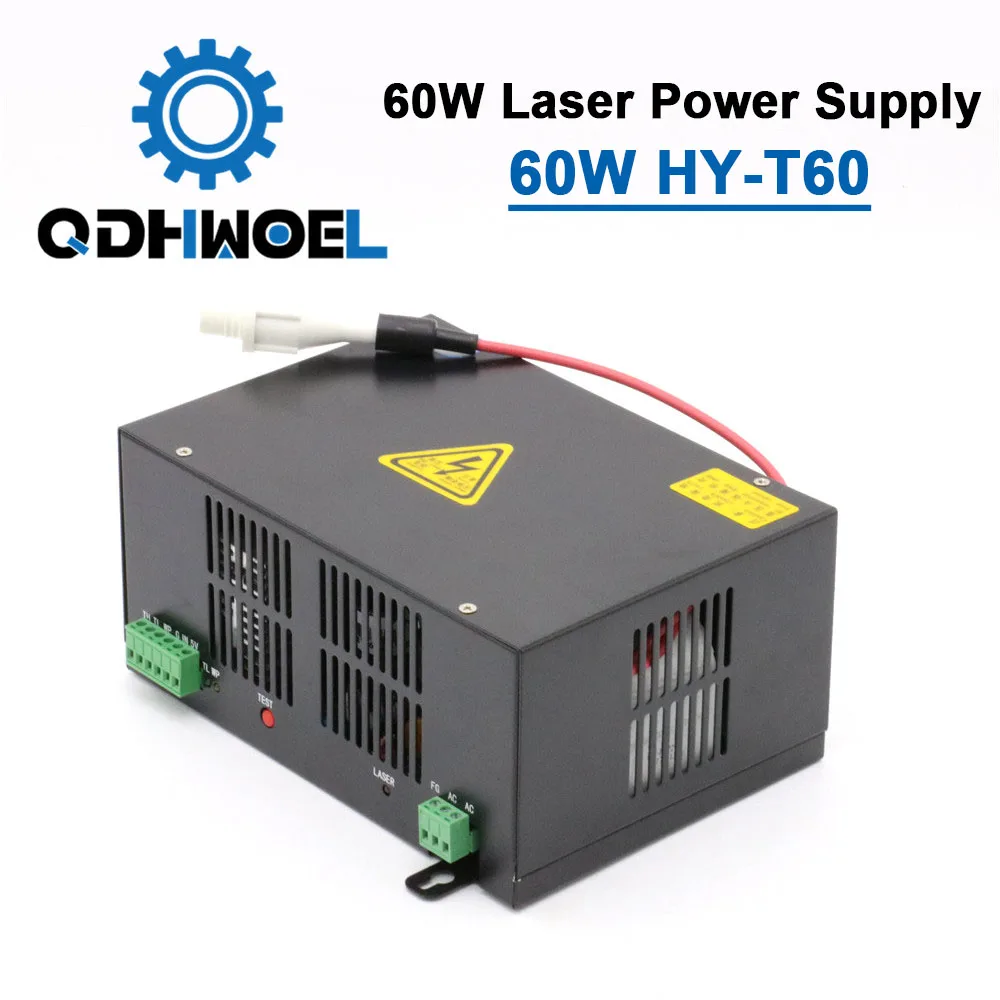

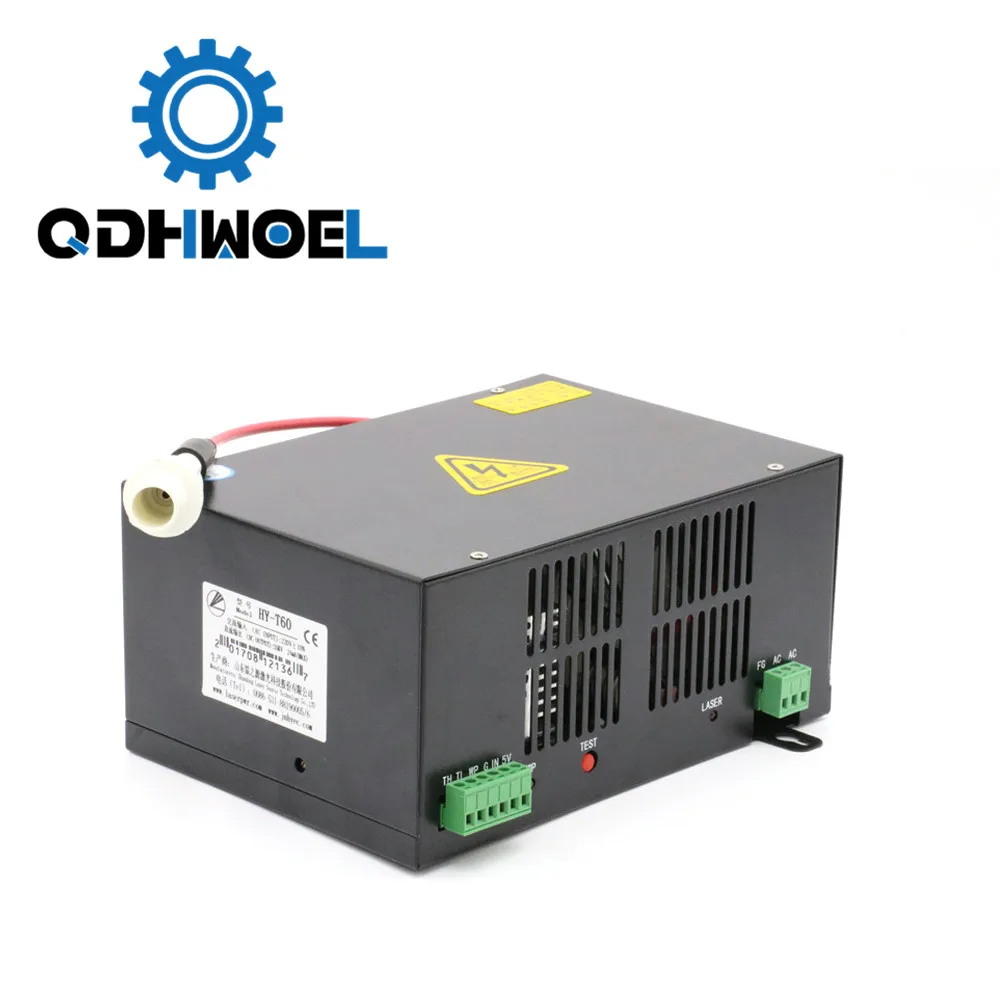

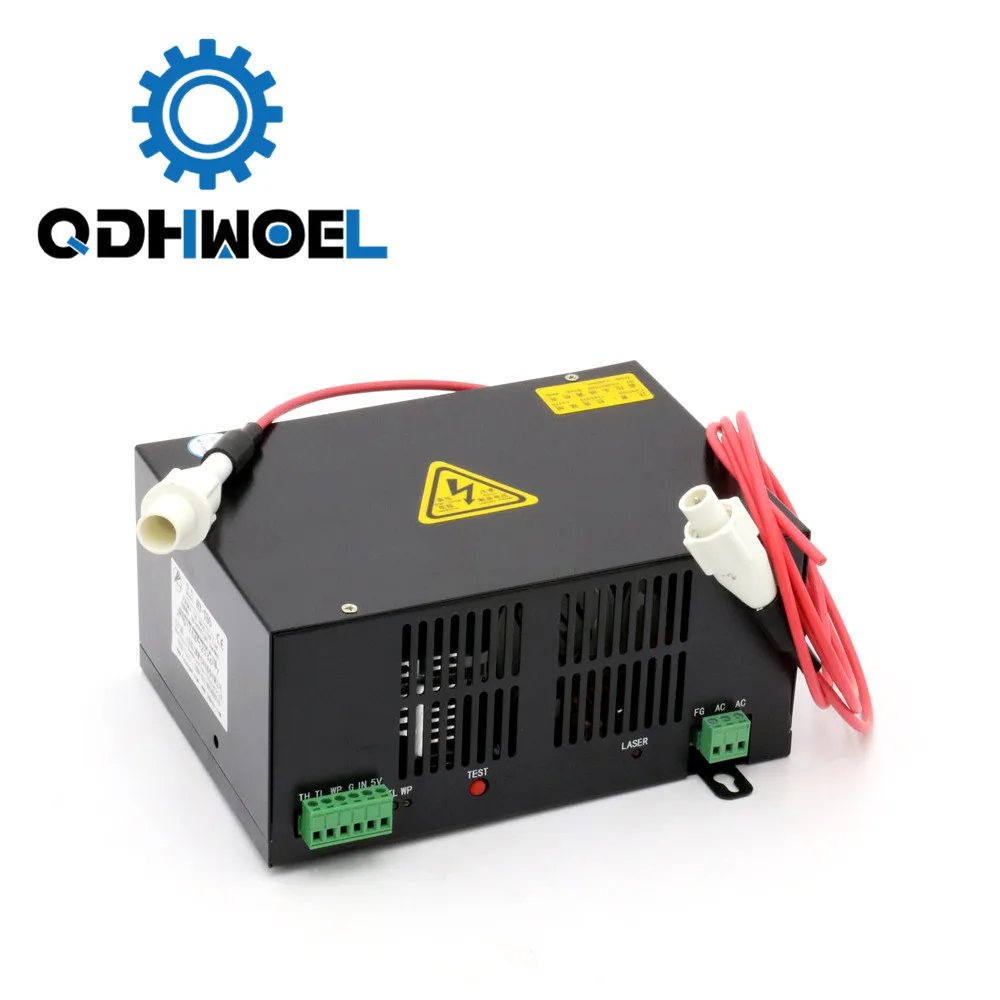

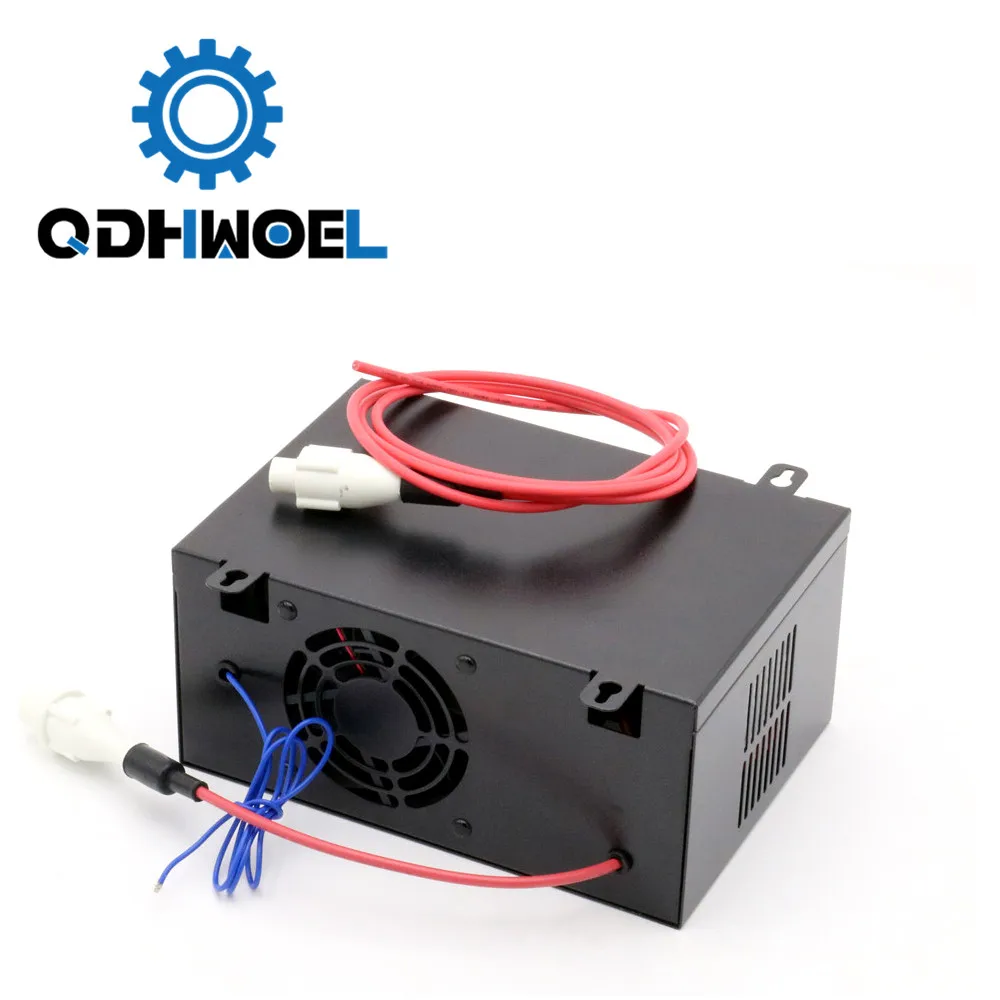

60 Вт лазерная Питание для CO2 Лазерная гравировальная и режущая машина |

60 Вт лазерная Питание для CO2 Лазерная гравировальная и режущая машина |

1. Основные характеристики:

1) Хорошая совместимость: Может использоваться для лазерных трубок мощностью 40, 50 и 60 Вт, изготовленных
Различные фабрики.
2) 2 типа: режущий или скульптурный тип,
Тип резки: хорошая стабильность и высокая адаптивность.
Тип лепки: быстрая скорость отклика, хороший эффект гравировки.
Это может продлить срок службы лазерной трубки.
3) Легкое управление: запуск и остановка очень легко контролировать светодиод на уровне TTL.
4) защита от открытой цепи на выходе.
5) проверка выходного лазера вручную Управляется только одной кнопкой.
6) Применение: скульптура и резка акрила, ткани, двухцветного листа и резинового листа и т. д.

2. Параметры:


Вход

Входное напряжение

AC220V или AC110V(ПожалуйстаSpecifY При размещении заказа)

Частота переменного тока

47-440 Гц

Максимальная входная мощность

450 Вт

Максимальный входной ток

3A

Выход

Максимальное входное напряжение

DC 35Кв

Максимальный выходной ток

DC 24MA

Эффективность

≥ 90% (FUll LOad)

Среднее время между отказом (MTBF)

≥ 10000 ч

Скорость отклика

≤ 1 мс(FRom переключатель передает сигнал на выходной ток до 90% от установленного тока)

Выдерживаемое Напряжение

Вход-выход, вход-Корпус: AC1500V 10MA 60S; Выход (Отрицательный Столб) Подключается к машинеКорпус.

Вес

2,95 кг

Окружающая среда

Рабочий Температура:(-10 ~ 40°C),Относительная влажность (RH)≤ 90%

Способ охлаждения

Force-Air охлаждение (FAC)

Размеры

Д × Ш =280* 173* 97 (мм)

Цвет

Черный

3. Инструкция по эксплуатации:

1) соединение лазерной трубки: (см. Схему подключения источника питания и лазерного устройства)
Высоковольтный терминал ("+") HY-T60 источника питания должен быть подключен к положительному полюсу
Лазерное устройство CO2. Цепь тока источника питания должна быть подключена к отрицательному полюсу (лазеру
Выход лазерного устройства через Амперметр или напрямую.
2) Подключение сигнала управления (см. Схему подключения блока питания и платы управления)
Контрольный сигнал должен быть надежно подключен к управления терминал источника питания HY-T60,
После подключения выходного сигнала ЦАП и сигнала TTL внешнего компьютера к питанию
Поставка, лазерное устройство будет работать как ожидалось. Если Лазерная лампа не работает должным образом, следует
Проверьте правильность управляющего сигнала или нет (включая проверку спецификации напряжения и
Logic), если используется ШИМ-контроль в качестве контроля мощности, убедитесь, что f≥ 20 кГц, амплитуда (пиковое значение)
≤ 5 В, проверка и защита переключателя WP соединение правильно одновременно.
3) Напряжение входного напряжения:
HY-T60 мощность источника питания должна быть 220 В переменного тока/50 Гц. Если требуется 110 В переменного тока, пожалуйста
Укажите при размещении заказа.
4) Другие:
Группа защитных переключателей также предназначена для обнаружения переключателя воды, переключателя вентилятора,
Защита корпуса и т. Д.

4. Внимание:

1. Система водяного охлаждения должна работать должным образом при включении лазерного устройства.

2. Цепь вывода высокого напряжения не должна быть открыта! (Выходные клеммы высокого напряжения (положительные и
Отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства,
Соответственно.)
3. Следует обратить внимание на то, чтобы избежать любого поражения электрическим током после переключения источника питания
Off. (требования безопасности изоляции должны быть 40 кВ между клеммой вывода и
«G»)
4. Хорошо продуманная трехполюсной сосуд должен использоваться в качестве источника питания для HY-HVCO2/1,2 мощность
Поставка. Корпус должен быть заземлен, чтобы избежать поражения электрическим током.
