6-осевая плата контроллера Mach3 контроллер движения с ЧПУ поддержка USB + Ethernet для

6-осевая плата контроллера Mach3 контроллер движения с ЧПУ поддержка USB + Ethernet для

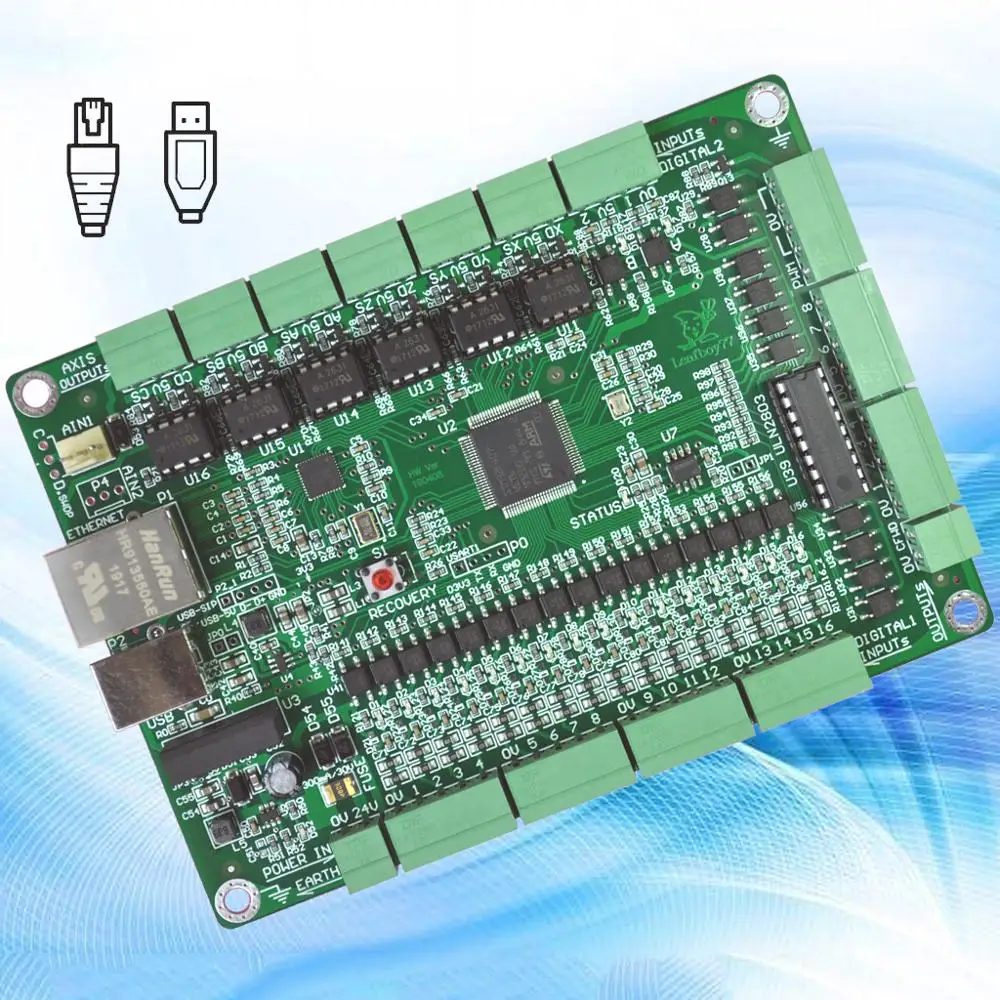

6 Axis Mach3 плата контроллера с ЧПУ контроллер движения Поддержка USB + Ethernet для гравировального станка с ЧПУ



Особенности:
-Он также имеет два интерфейса USB/Ethernet (Ethernet).
-Интерфейс Ethernet 100 м, встроенная изоляция сетевого трансформатора, поддерживает проводное соединение на большие расстояния. С беспроводным маршрутизатором, он может реализовать беспроводное соединение между ПК (ноутбук компьютер) и плата управления движением.
-Поддержка 6-осевой связь, 500 кГц выход в одно и то же время, подключен к серво/шаговый двигатель. Любая одна ось может быть настроена как шпиндель импульса.
-2 входных порта электронного маховика (MPG) в режиме реального времени, которые могут одновременно подключать 2 электронных маховика. Когда электронный маховик MACH3 установлен в многошаговом режиме, он имеет ту же производительность в реальном времени, что и обрабатывающий центр CNC, и работает плавно. Нет задержки в плате управления, и производительность механической системы полностью использована.
-При пробежке в режиме реального времени панель управления не имеет задержек, двигатель быстро и гибко реагирует, и опыт нулевой задержки.
-18 общих точек цифрового ввода, соответствующий 1 светодиодный индикатор, функция самоопределения конфигурации в MACH3.
-8 точек общего назначения с цифровым выходом, настраиваемый, как: запуск/остановка шпинделя/охлаждающая жидкость/Пользовательский Код M VBasic Программирование Управления
-1 PWM Выходная точка для аналогового управления скоростью вращения шпинделя: регулятор скорости ширины импульса/0-10V контроль скорости инвертора.
-2 аналоговых входа, используемые для регулировки скорости обработки/скорости бега/скорости вращения шпинделя.
-1 индикатор состояния, который может подсказать подключение USB/Ethernet (Ethernet), и различные статусы двигателя ясны с первого взгляда.
-Он принимает 6 двухканальных высокоскоростных оптопары 10 МГц и 28 общих оптопары, в общей сложности 34 оптопары для изоляции всех входов/выходов. Встроенный изолированный источник питания, недорогая конструкция обеспечивает полную защиту от помех и полную защиту.
-Скорость 168 м, без вмешательства ПК, сигнал обрабатывается независимо от карты управления движением, чтобы убедиться, что у вас есть в режиме реального времени и надежность.
-Поддержка всех версий Mach3. Поддержка за всеми предыдущими версиями Windows XP, чтобы Windows10 (32-бит/64-бит), и не требуется драйвер, подходит для всех версий для окна ­ подключи и работай.
-Микросхема поддерживает обновления, и пользователи могут непрерывно получать последнюю функциональную поддержку.
-Предоставить полное руководство по установке с четкой документацией, иллюстрациями и подробными описаниями.

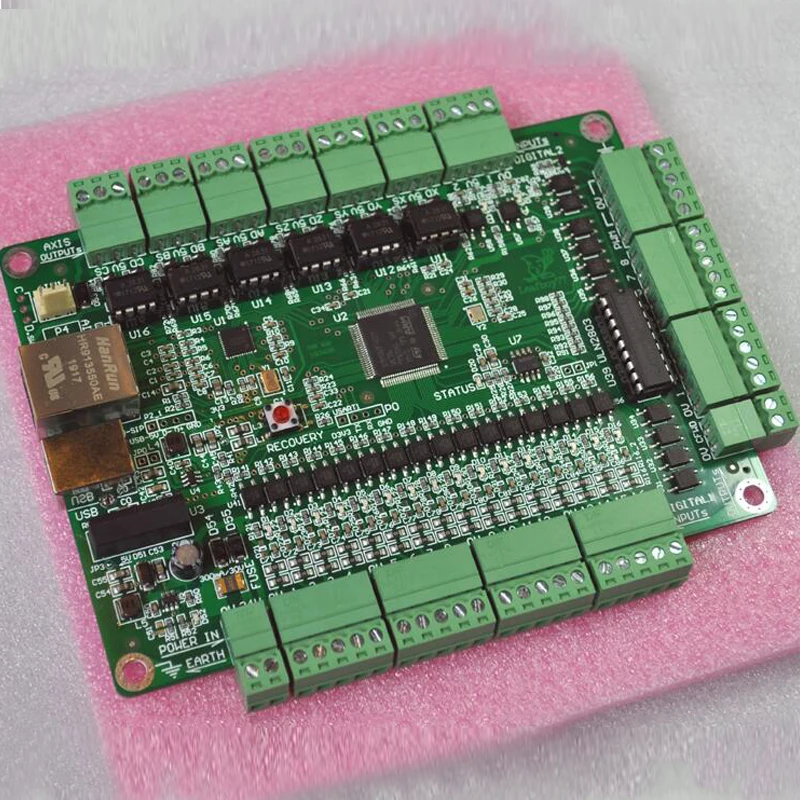

Экологически чистые медные подключаемые клеммы


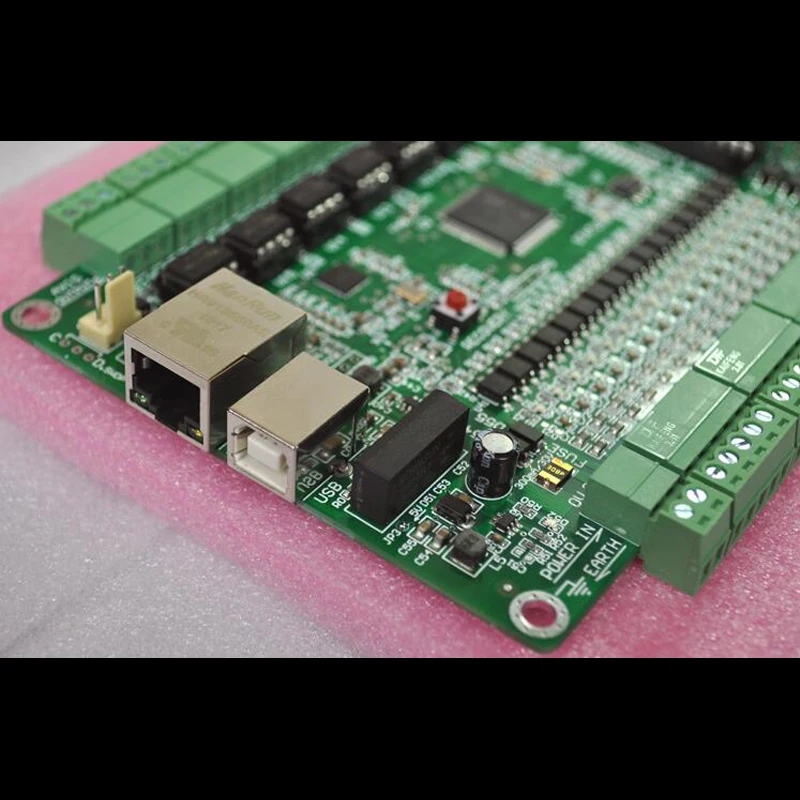

100 м Ethernet интерфейс/USB интерфейс/изолированный источник питания

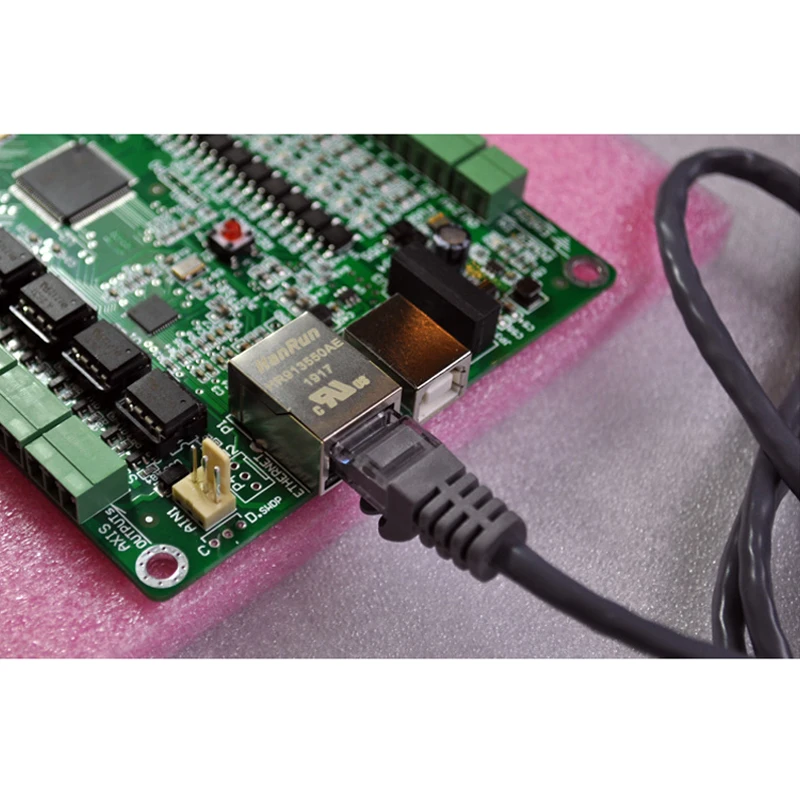

Подключение сетевого кабеля

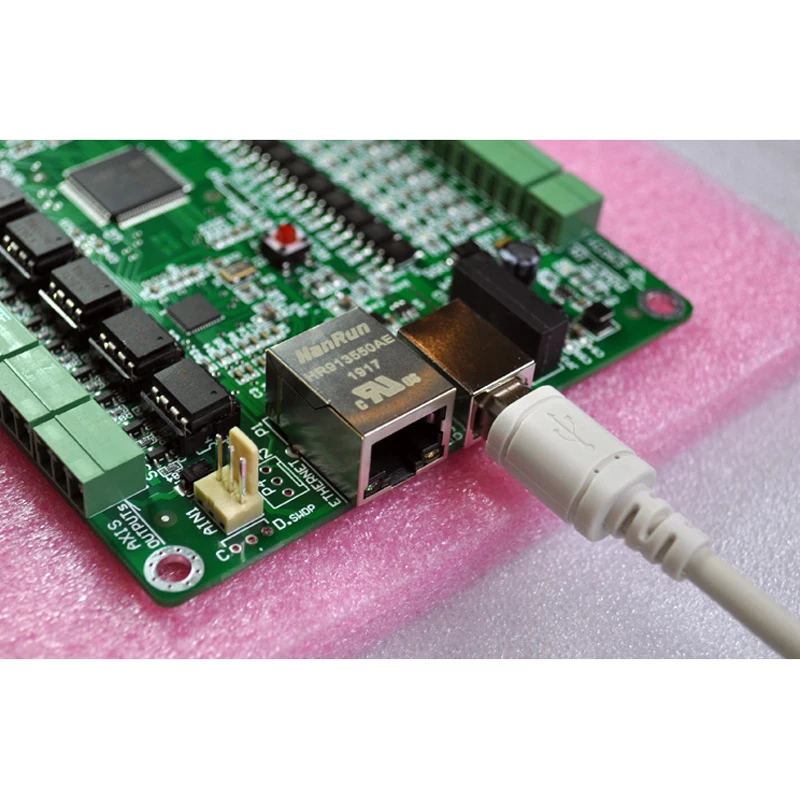

Usb-кабель для подключения


6-осевой выходной сигнал (сигнал направления + импульсный сигнал): 10 МГц высокоскоростной оптрон x12 каналов


Оптопара изоляция ШИМ шпиндель контроль скорости выход сигнала x1/оптопара изоляция общий выход x8


Входная мощность: Самовосстанавливающийся Предохранитель + антиреверсивный Диод + антивсплесковый диод телевизоров
Оптопара изолированный вход NPN x16


Ручка внешнего увеличения


Подключение платы контроллера к ноутбуку ПК:
Подключение через USB кабель


Соединение направления через Ethernet кабель


Сетевой кабель проходит через маршрутизатор


Беспроводная сеть (WLAN)


Руководство по загрузке (EDG381) 1.0.7 версия (ZIP/9M).
Http://leafboy77.com/files/usb_eth_edg381/Mach3_USB_Ethernet_Motion_Board (EDG381)Installation_Manual (english).zip

Скачать плагин (eMotionMach3.ZIP/0,3 M) 1.2.1.0 версия.
Http://leafboy77.com/files/usb_eth_edg381/eMotionMach3.zip

Скачать последнюю версию Mach3:
Http://www.machsupport.com/software/mach3/

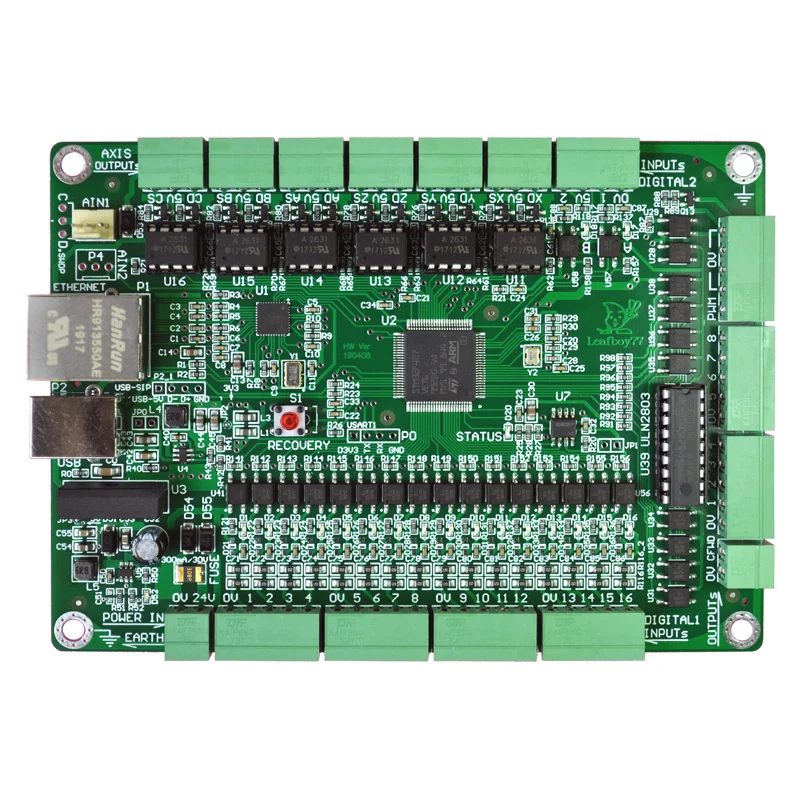

Схематическая схема:
Чип Главного управления USB + ручка внешнего увеличения x2


10 МГц высокоскоростная оптопара изоляция x12 каналов
Оптопара изолированный вход NPN x16 + оптопара изолированный PNP вход x2
Оптопара изоляция общий выход x8 + оптопара изоляция ШИМ шпиндель контроль скорости выход сигнала x1


Чип интерфейса Ethernet


Мощность + Изолированная мощность


Посылка включает в себя:
-Плата контроллера ЧПУ-1 шт.
