Примечание: Пожалуйста, внимательно прочитайте инструкцию перед использованием и управляйте контроллером только после завершения обучения технике безопасности.

SRNE MC автономный MPPT 20A 30A 40A 50A Контроллер заряда на солнечной батарее 12 В/24 В автоматический макс. 100 в Bluetooth дисплей Система регулятора солнечной батареи

Обзор

Этот продукт использует лидирующую в отрасли технологию Ловец энергии MPPT, обеспечивает максимальное отслеживание энергии для панели солнечных батарей и позволяет контроллеру быстро и точно отслеживать максимальную точку мощности PV Массива в любой среде. Этот продукт может быть подключен к внешнему ЖК-экрану или модулю связи Bluetooth и ПК для динамического отображения рабочего состояния, рабочих параметров, Журналы контроллера, параметры управления и т. Д. Принятие стандартного протокола связи Modbus и обеспечение общего самостоятельного Тестирования электронных неисправностей и мощных функций электронной защиты, которые минимизируют повреждения компонентов из-за ошибки установки и сбоя системы.

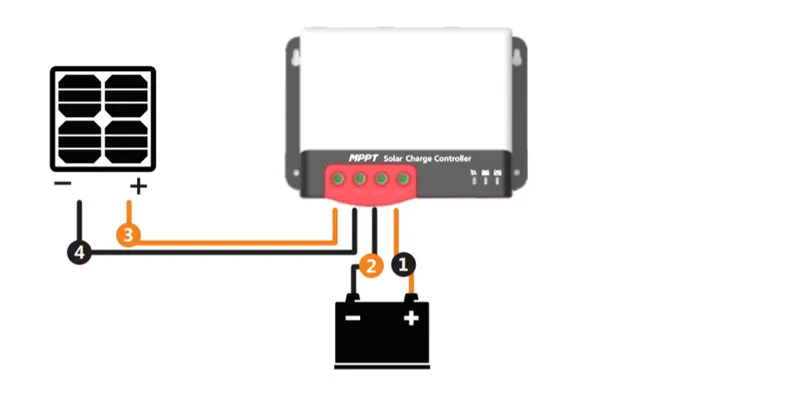

Для безопасности установки, мы рекомендуем последовательность проводов, как показано ниже,

Особенности

1. Из-за передовой цифровой технологии питания, эффективность преобразования энергии цепи составляет 98%.

2. Он обеспечивает функцию активной регулировки напряжения зарядки. На разомкнутой батарее или литиевый аккумулятор BMS защита от перезаряда, контроллер батареи Терминал будет выводить номинальное значение напряжения зарядки.

3. Доступны в нескольких типах батарей и поддерживают процедуры зарядки различных типов батарей, таких как литиевая батарея, Коллоидная батарея, герметичная батарея, вентилируемая батарея, литиевая батарея и т. д.

4. Доступен ограниченный по току режим зарядки. Когда мощность солнечной панели слишком велика, а зарядный ток выше номинального клапана, контроллер автоматически снижает мощность зарядки, так что солнечная панель может работать с номинальным зарядным током.

5. Поддержка автоматической идентификации свинцово-кислотного напряжения батареи. Внешний ЖК-экран или модуль Bluetooth могут быть подключены для просмотра операционных данных и состояния оборудования, и поддерживается изменение параметров контроллера.

6. Поддержка стандартного протокола Modbus для удовлетворения потребностей связи в различных случаях.

7. Встроенный механизм защиты от перегрева.

8. Компенсация температуры и автоматическая Регулировка параметров заряда и разряда помогают улучшить срок службы батареи.

9. Защита от короткого замыкания панели солнечных батарей, защита от открытого замыкания батареи и защита от осветления телевизоров и т. д.

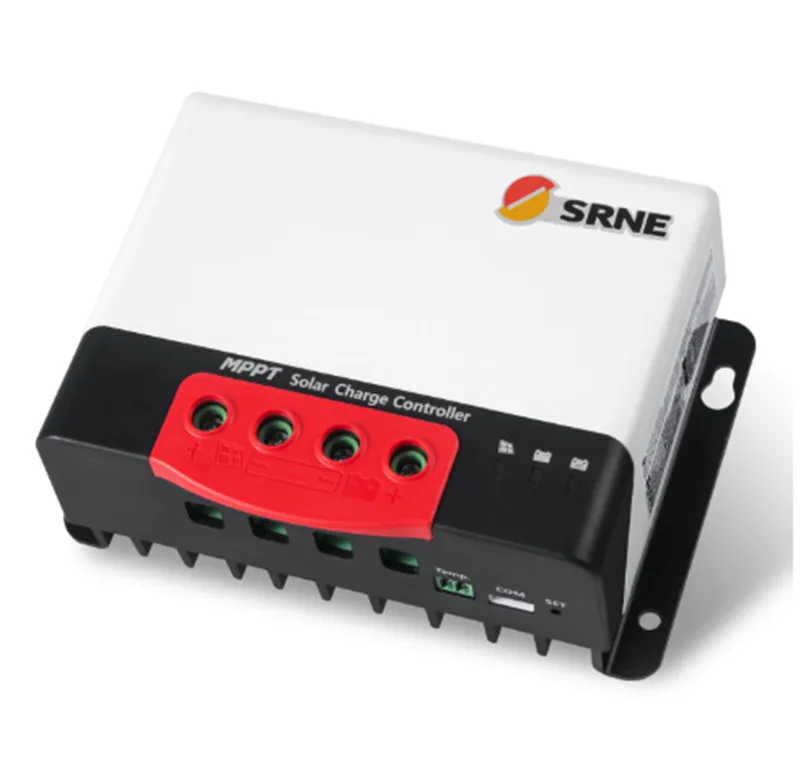

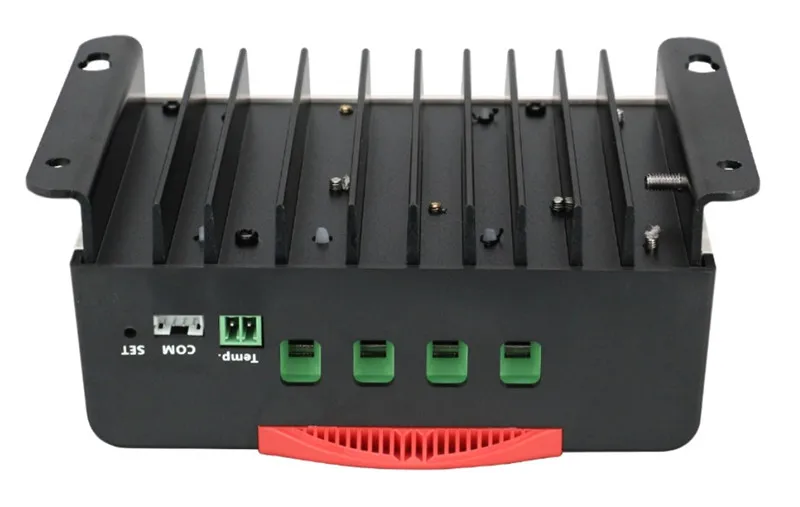

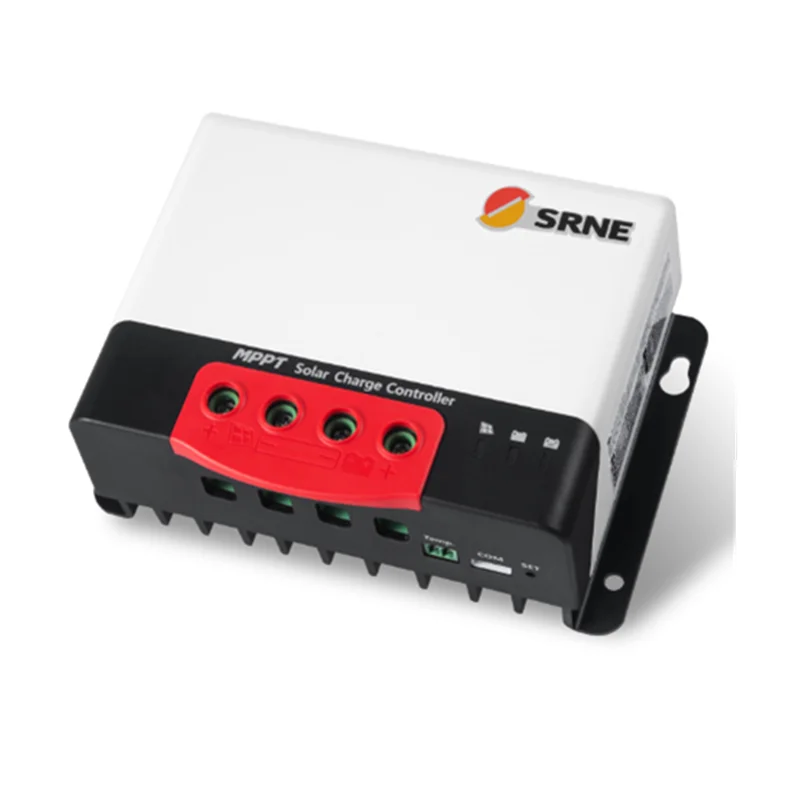

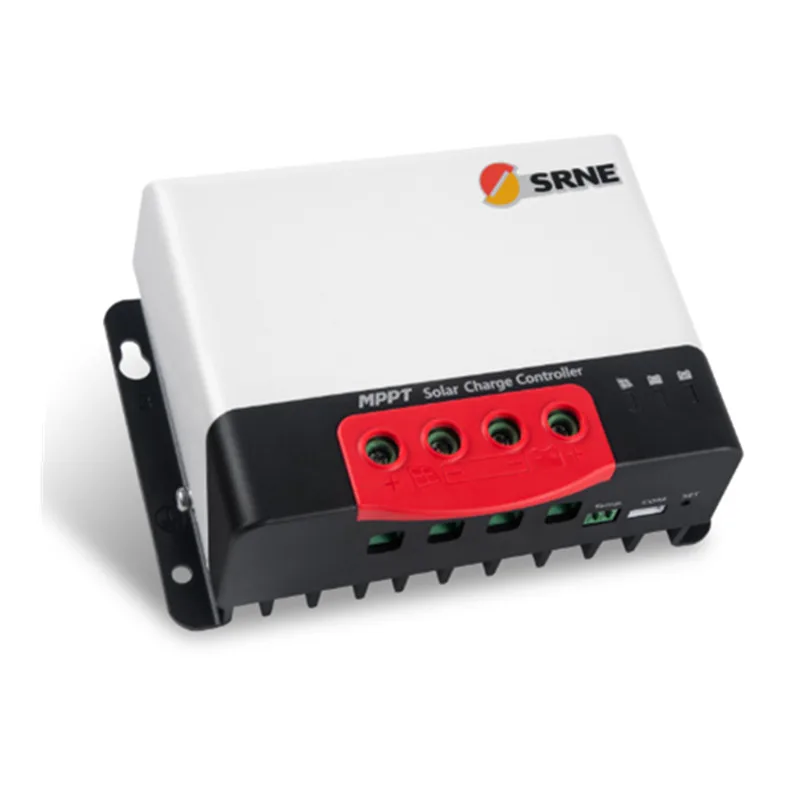

Внешний вид:

Нет.

Названия

Нет.

Названия

①

Панель солнечных батарей "+" интерфейс

⑥

Интерфейс связи

②

Панель солнечных батарей "-" интерфейс

⑦ Световой индикатор

Операционные ключи

③

Интерфейс батареи "-"

⑧

Индикатор зарядки PV

④

Интерфейс батареи "+"

⑨

Индикатор емкости аккумулятора

⑤

Внешний температурный интерфейс выборки

⑩

Тип батареи indica

Параметр:

Модель

MC2420N10

MC2430N10

MC2440N10

MC2450N10

Напряжение системы

12V/24V

Потеря нулевой нагрузки

<10 мА

Напряжение батареи

9 В ~ 32 В

Максимальный PV открытый

92 в (25 ℃);100 в (самая низкая температура окружающей среды)

Напряжение цепи

Максимальная мощность

(Напряжение батареи + 2 в) ~ 72 в

Диапазон напряжения

Номинальный зарядный ток

20А

30A

40А

50A

Максимальная входная мощность PV

260 Вт/12 В

400 Вт/12 В

550 Вт/12 В

660 Вт/12 В

520 Вт/24 В

800 Вт/24 В

1100 Вт/24 В

1320 Вт/24 В

Преобразование зарядки

≤ 98%

Эффективность

Эффективность отслеживания MPPT

> 99%

Компенсация температуры

-3 мВ/℃/2 в (по умолчанию); Литиевая батарея не имеет температурной компенсации

Коэффициент

Рабочая температура

-35 ℃ ~ + 60 ℃

IP рейтинг

IP32

Вес

650 г

830 г

1040 г

1335 г

Режим связи

Связь Серии TTL

Высота

≤ 3000 метров

Размеры (мм)

150*105,6*61,5

150*105,6*67,5

183*127*65,5

183*127*69,5

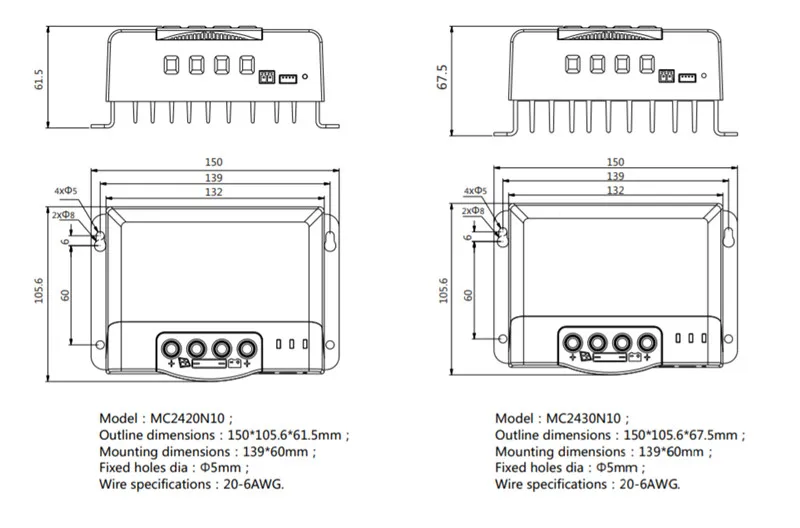

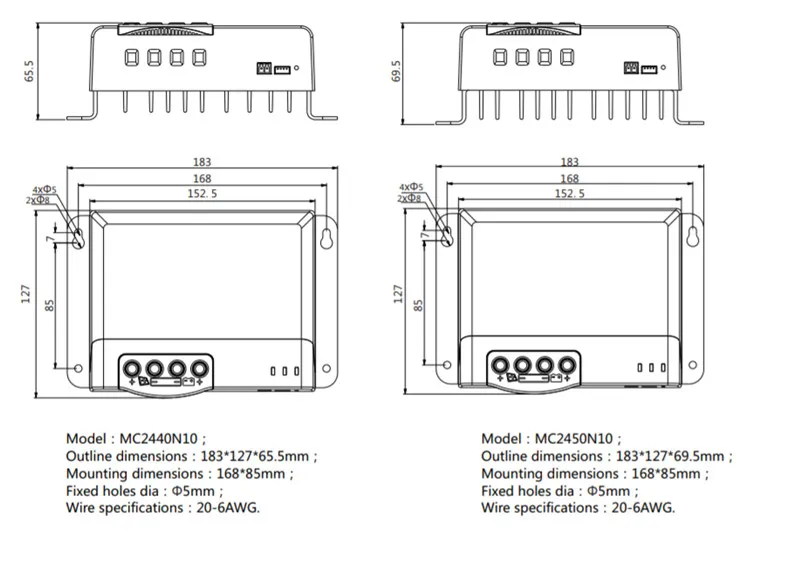

Размеры изделия:

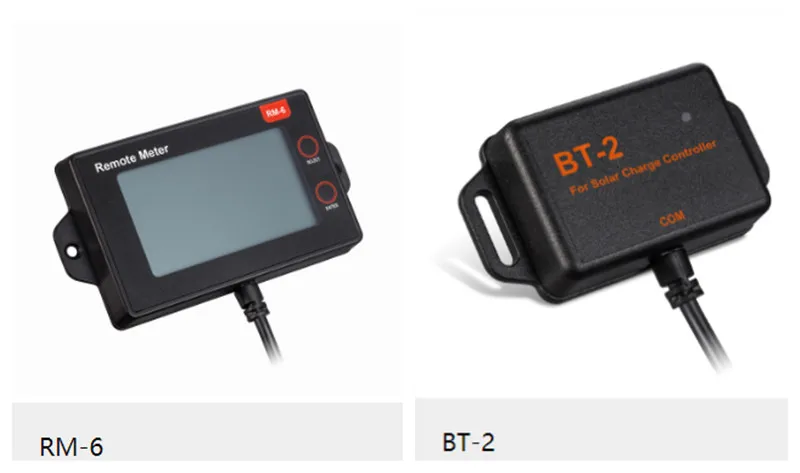

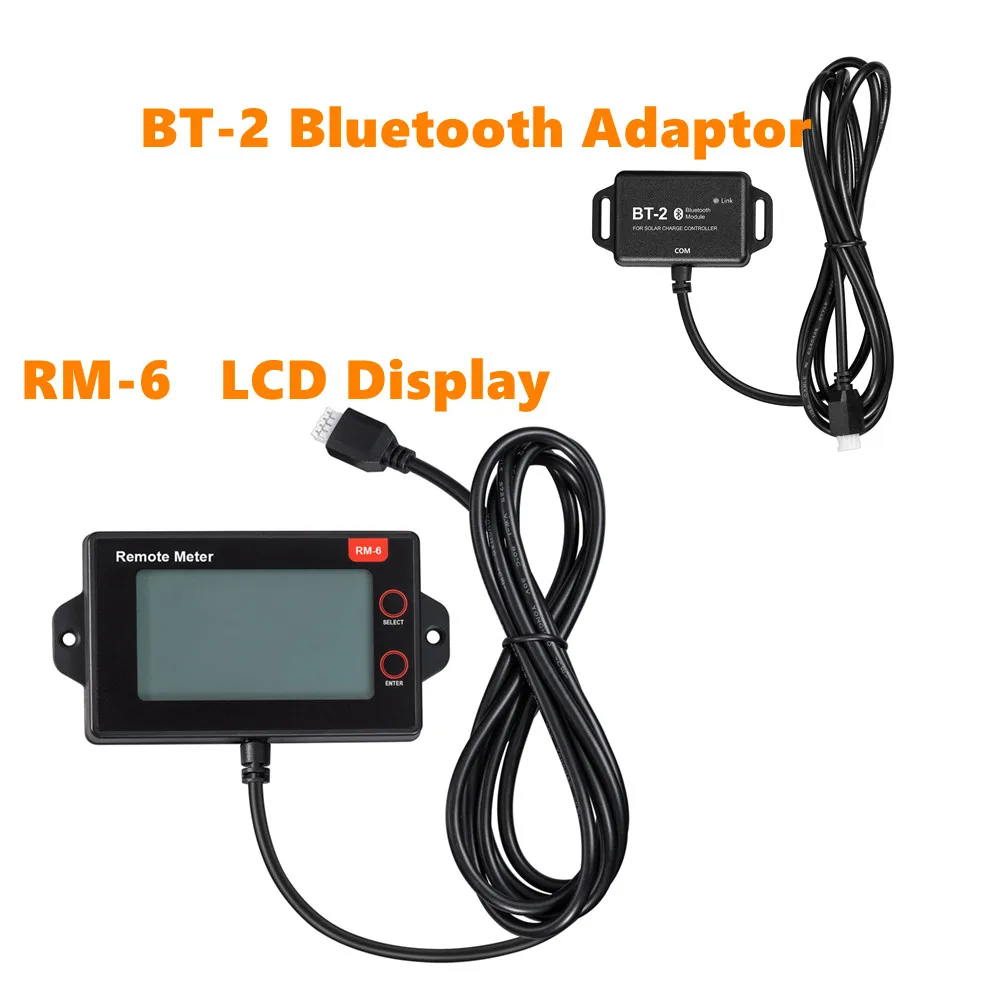

Аксессуары:

RM-6 пульт дистанционного управления

BT-1 или BT-2 Bluetooth модульная

USB-TTL кабель

Датчик температуры BTS

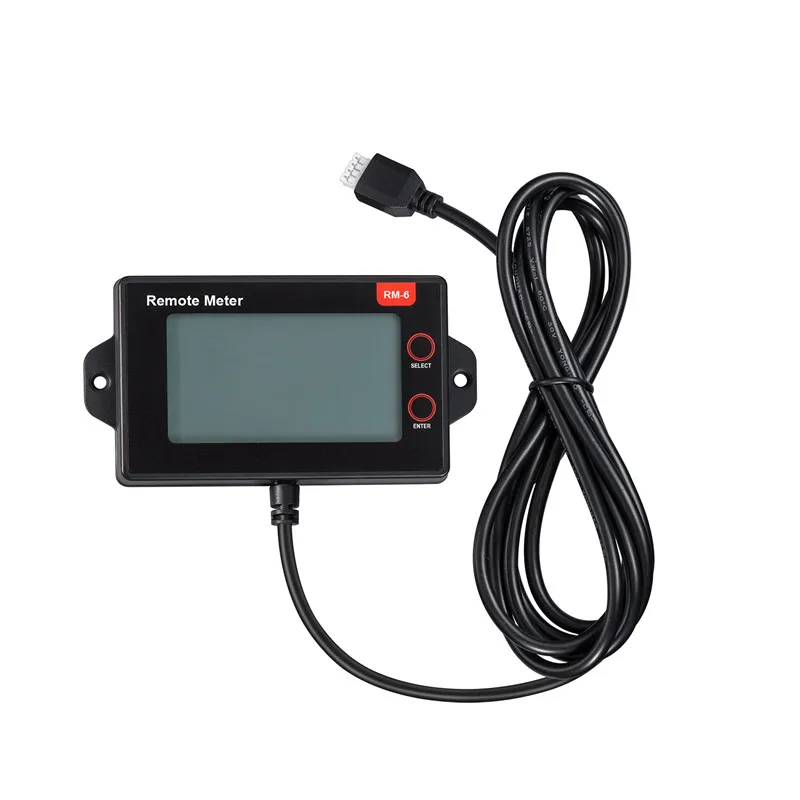

RM-6

1. ЖК-графическое главное меню отображает полные операционные данные системы в режиме реального времени.

2. Дизайн с двумя кнопками сочетает Эстетический внешний вид и простоту в эксплуатации.

3. Непосредственно питание от контроллера, внешний источник питания не требуется.

4. С дизайном промышленного класса, продукт может хорошо работать в различных сложных ситуациях и обеспечивает безопасное обслуживание.

BT-2

BT-1, BT-2 подходит для солнечной батареи нашей компании, расширение функции bluetooth модуль связи, сотрудничество с мобильный телефон приложение может быть реализовано в системе беспроводного мониторинга, настройки параметров и просмотра данных.

Внешний модуль Bluetooth BT-1 и BT-2 для ML/MC серии MPPT солнечного контроллера заряда

1. Реализовать Солнечный контроллер функции беспроводного мониторинга

2. Поддерживает мобильный телефон APP,plug and play, простая настройка

3. Использование высокой производительности, низкое энергопотребление специального чипа bluetooth

4. Принимает bluetooth 4,0 и BLE технологии, имеет характеристики быстрой связи и сильную возможность анти-помех

5. Без внешнего источника питания, источник питания непосредственно через порт связи

6. Расстояние связи до 15 метров

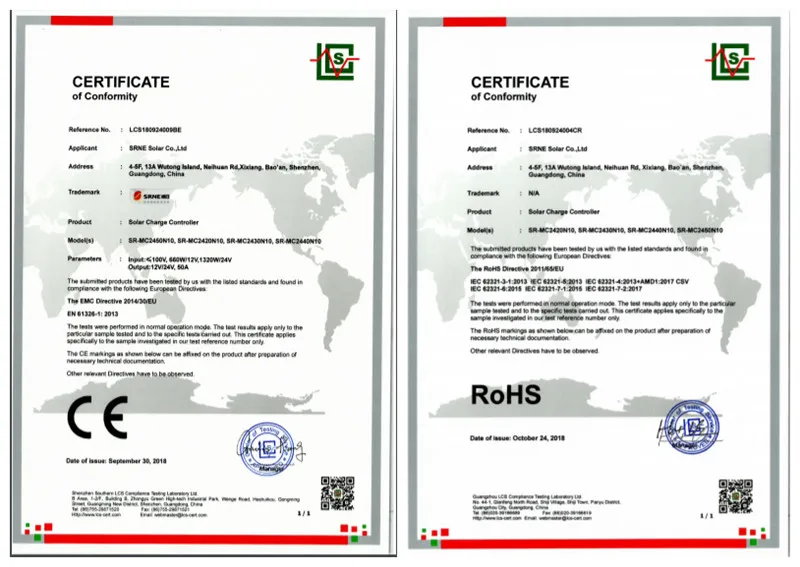

Сертификаты:

Защита

Защита от гидроизоляции: Оценка: IP32

Ограниченная Входная мощность: когда мощность солнечной панели выше номинального значения, контроллер ограничит мощность солнечной панели в диапазоне номинальной мощности, чтобы предотвратить повреждение по току, И контроллер вводит ограничение тока.

Защита от обратной полярности аккумулятора: если полярность аккумулятора изменена, система не будет работать, но она не выгорит контроллер.

Входное напряжение PV слишком высокое: Если напряжение на входном конце PV массива слишком высокое, контроллер автоматически отключит вход PV.

Защита от короткого замыкания на входе PV: Если напряжение на входном конце PV массива короткое замыкание, контроллер выключит зарядку; После отключения короткого замыкания Зарядка автоматически восстановится.

Защита от обратной полярности на входе PV: когда полярность PV массива изменена, контроллер не будет поврежден, и нормальная работа будет продолжена после исправления ошибки в проводке.

Защита от ночной зарядки: предотвращает разрядку батареи через солнечную панель в ночное время.

Защита от молнии для телевизоров

Защита от перегрева: когда температура контроллера превышает установленное значение, это уменьшит мощность зарядки или прекратит зарядку.
