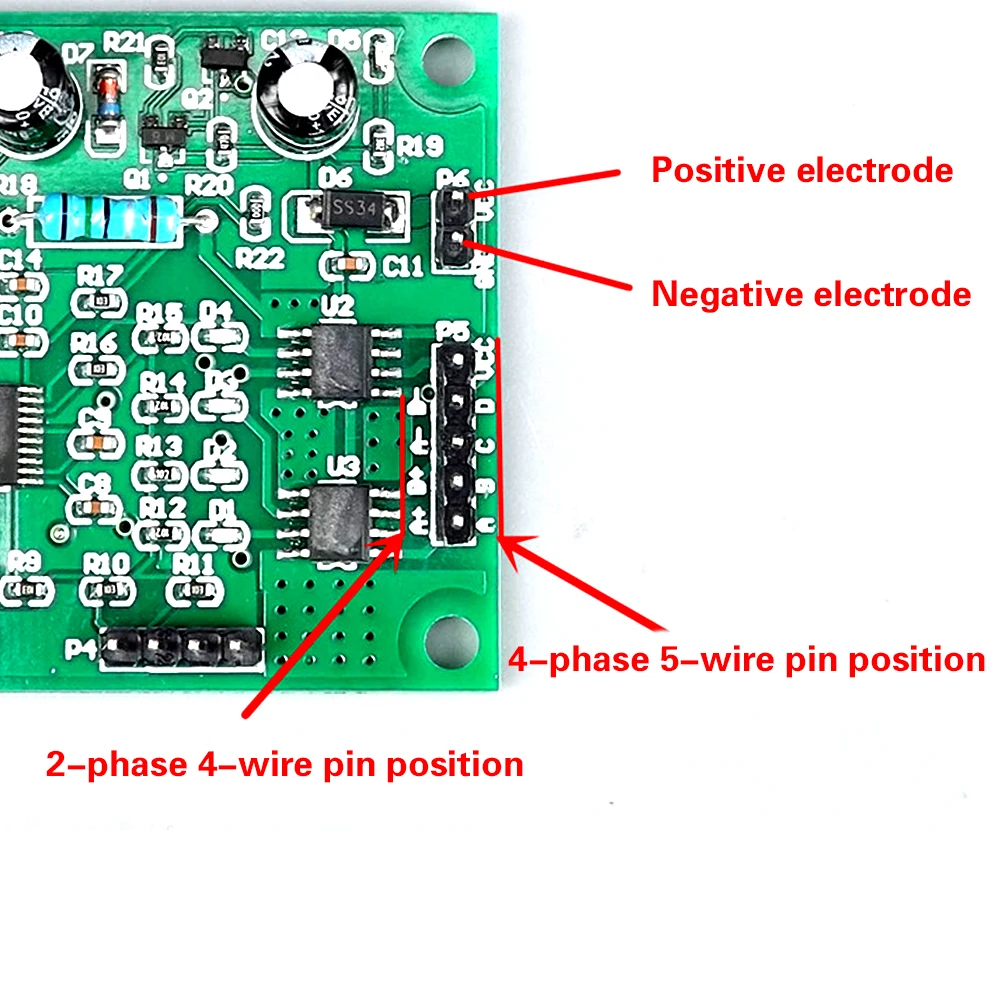

Мульти Функция микро шаговый двигатель привода доска DC 5V-12V 6V 2 фазы 4 провода 4 этап 5 проводов микро шаговый прочный

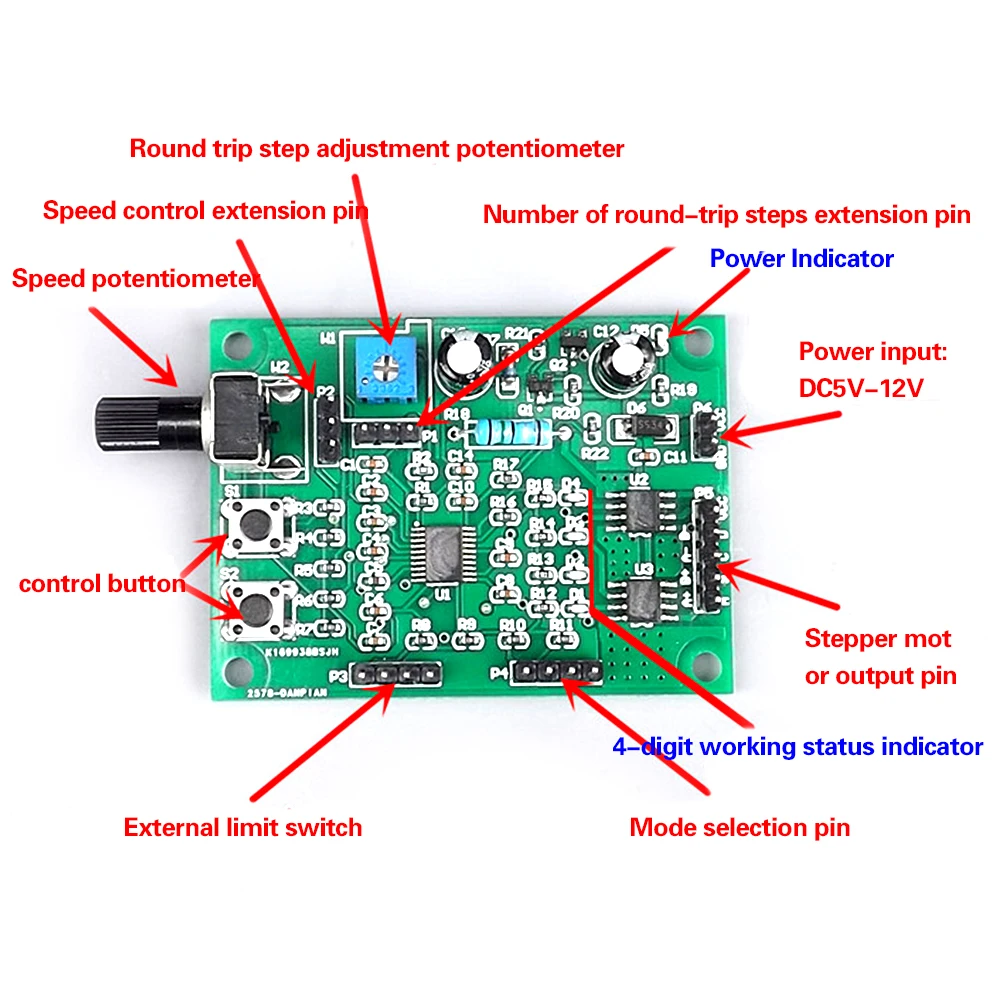

Основные параметры:

Диапазон напряжения: DC5V-12V

Номинальный ток: ≤ 800 мА

Защита обратного подключения питания: Да

Защита от перегрузки по току: Да

Защита от перегрева: Да

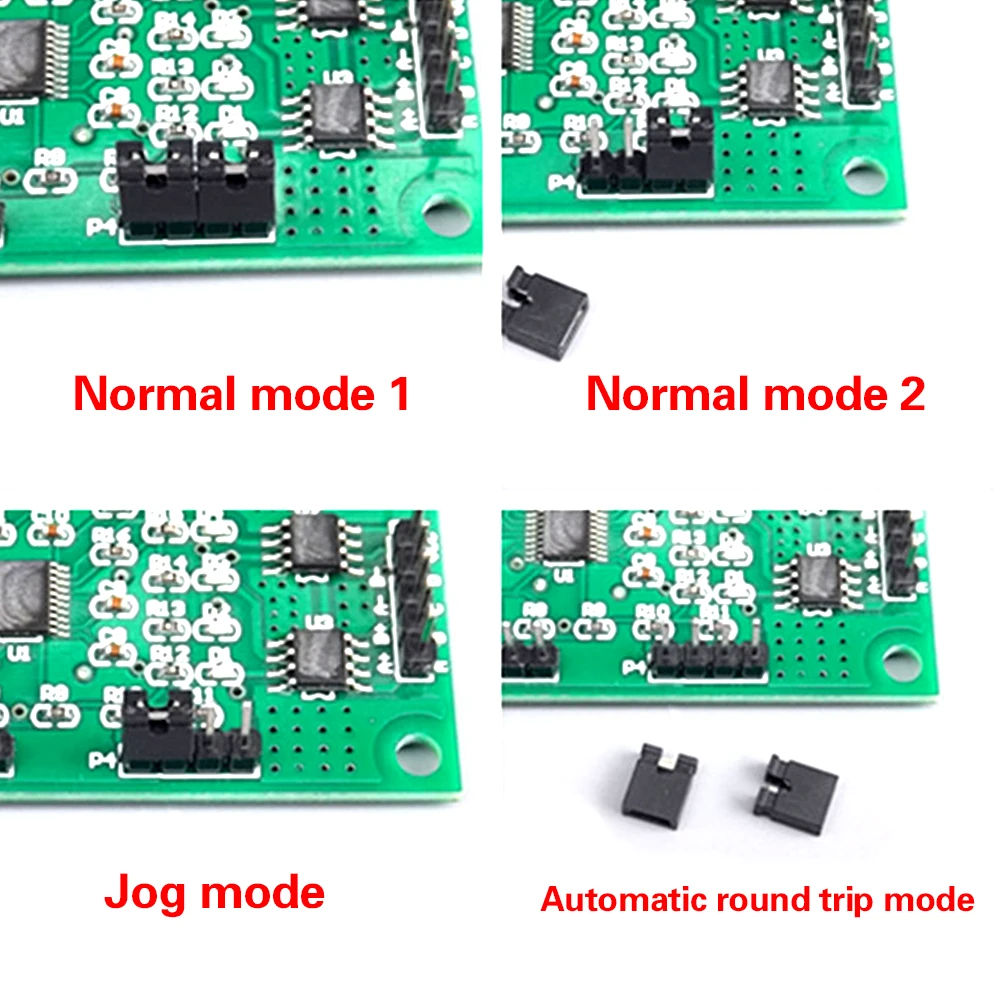

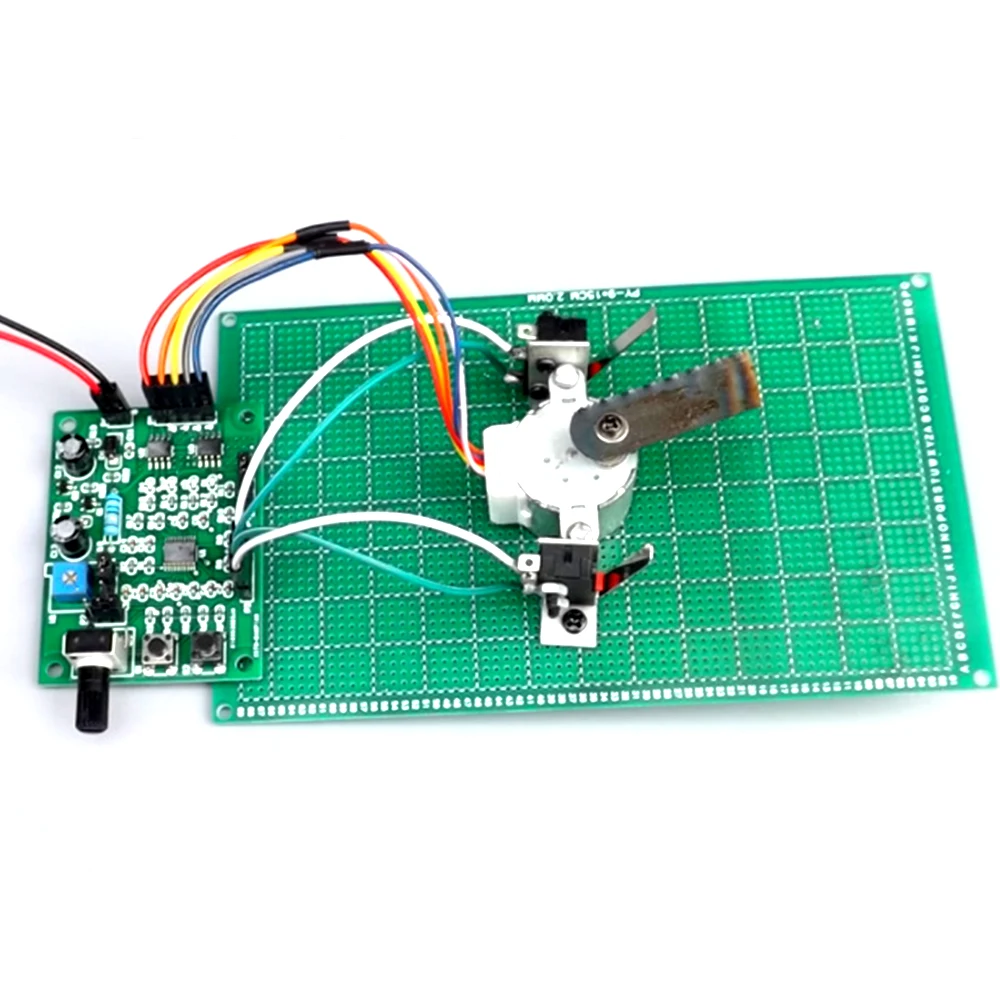

[1] обычный режим 1: кнопка S1 start/stop, кнопка S2 вперед/назад, управление скоростью потенциометра W2. Если требуется разворот предела, два ограничительных переключателя могут быть подключены к контакту P3, и вал движения двигателя установлен с контактами, так что двигатель возвратно-поступит в пределах хода между двумя ограничительными переключателями.

[2] обычный режим 2: Нажмите кнопку S1, чтобы начать вперед, S2 назад, нажмите любую кнопку снова, чтобы остановить. W2 регулировка скорости потенциометра. Если требуется ограничитель, два ограничительных выключателя могут быть подключены к контакту P3, так что двигатель перестанет двигаться, когда он коснется концевого выключателя, И двигатель повернет назад после нажатия противоположной кнопки.

[3] режим Jog: S1 нажимает на вращение вперед, отпускает стоп, S2 нажимает обратное вращение, отпускает стоп, и потенциометр W2 регулирует скорость. Если требуется ограничительный стоп, верхний ограничительный переключатель может быть подключен к P3.

[4] автоматический режим круглого хода: запуск и остановка S1, переключение S2, скорость потенциометра W2 и потенциометр W1 настраивают автоматические шаги круглого хода. После запуска двигатель автоматически бежит назад и вперед в пределах количества шагов, отрегулированных W1.
