Diymore ADuM4160 USB для модуль изолятора шумоподавитель промышленный изолятор защита

Diymore ADuM4160 USB для модуль изолятора шумоподавитель промышленный изолятор защита

Этот продукт является первым с одним посылка USB изоляции решение, которое использует ADI Фирменная iCoupler® технологии. Он совместим с USB 2,0, даже можем предоставить полностью изолированный скорости передачи данных 1,5 Мбит/с и 12 Мбит/с. Он также может изолировать напряжение 1500 В, не требуя внешнего питания или драйверов. Сроки, амплитуда, направление, скорость и протокол usb-сигнала сложны, поэтому достижение магнитной изоляции usb-сигнала также является очень сложной технологией. Этот продукт в основном представляет собой самый высокий уровень изоляции.

Технические индикаторы:

Совместим с USB2.0

ADUM4160 напряжение изоляции: 2500 В

Модуль питания: изоляционное напряжение 1500 В

Поддержка USB 1,5 Мбит/с на низких оборотах и полная скорость 12 Мбит/с и не Поддержка чистое высокоскоростное оборудование

Поддержка передачи USB управления, массовая передача, передача прерывания, синхронная передача/и т. Д.

Источник питания: от порта USB до хоста ПК

Избегайте вождения, более удобно использовать

Использование окружающей среды: от-40 °C до 85 °C

Упаковочный лист:

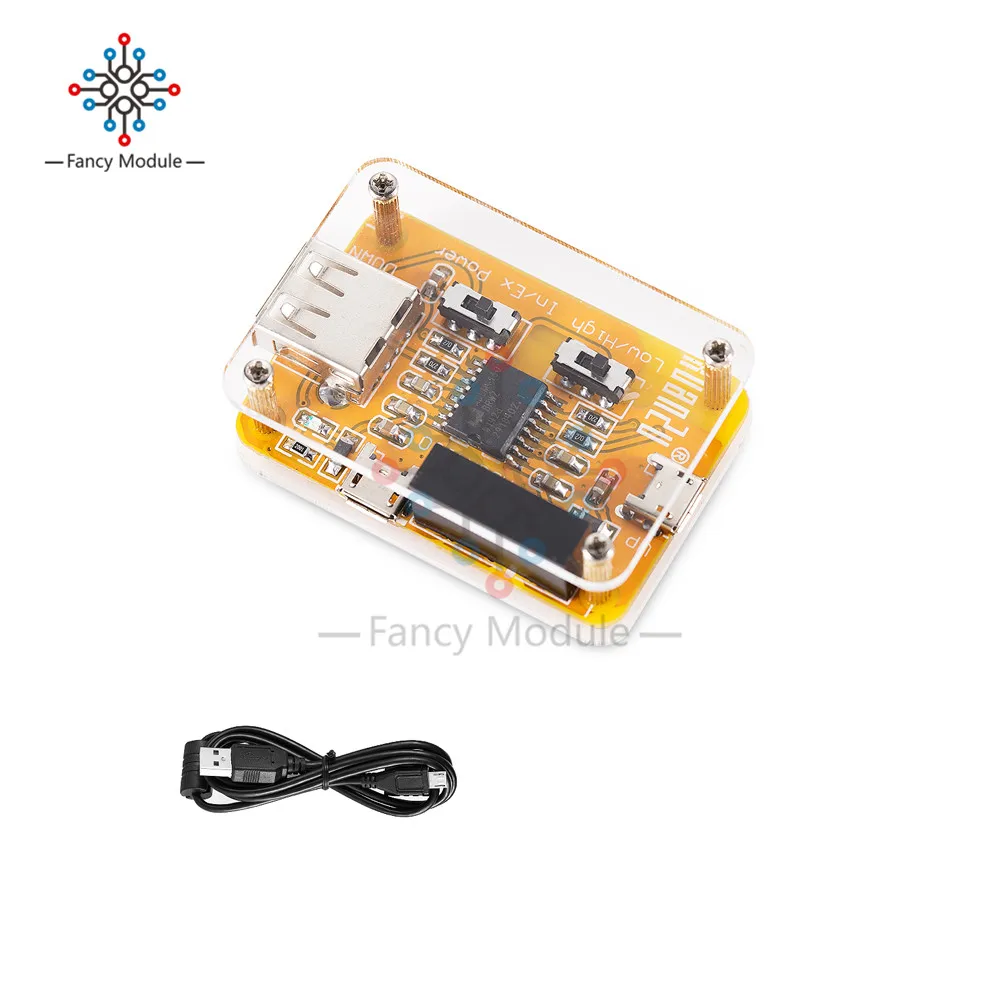

1 × USB изолятор с акриловым чехол

1 × USB кабель

Причина создания usb-изоляторов

Интерфейс USB является одним из наиболее часто используемых интерфейсов для повседневной работы и практиков. С растущей конкуренцией в компьютерной индустрии, цена продукции становится все ниже и ниже, что заставляет большинство компаний упростить защиту интерфейса материнской платы компьютера. Интерфейс USB не только часто контактирует с человеческим телом, но также часто поставляет питание на внешние устройства. Эти факторы привели к тому, что многие usb-интерфейсы для компьютеров были повреждены заранее.

Этот продукт подходит для следующих пользователей

1. Рабочая среда с сильным электричеством и сильным помехи

Некоторые цепи содержат Сильное электричество, сильные помехи (например, высокое напряжение, инвертор, привод двигателя и т. д.) окружающей среды. Когда дело доходит до подключения к компьютеру, он должен быть изолирован для обеспечения компьютера и личной безопасности.

2. Чувствительная к шуму область

Все знают, что компьютеры являются большим источником шума. В чувствительном к шуму поле мы можем изолировать usb-интерфейс через это устройство. Такие как высокоточная система сбора данных USB, HIFI звуковая система.

3. Устройство USB для отладки

Например, различные USB интерфейс JTAG/SWD эмуляторы, ISP/ASP/IAP/ICP загрузчики и т. Д. Когда вы не можете подключиться во время процесса отладки и моделирование является ненормальным, вы можете использовать usb-изолятор, чтобы попытаться улучшить.

4. Различные промышленные USB устройства управления

В промышленных условиях устройства USB часто разбиваются, такие как USB мышь, клавиатура, USB к последовательному порту и другим устройствам связи. Usb-изоляторы уменьшают вероятность аварий и повреждений этих устройств в промышленной среде. Иногда необходимо удлинить usb-кабель, usb-изолятор может работать как очень хороший usb-ретранслятор, а также может изолировать разность давления на земле между устройствами, расположенными вверх и вниз по течению.

5. Другие общие периферийные устройства USB, такие как мышь, клавиатура, звуковая карта USB, флеш-накопитель USB, принтер, цифровая камера, usb-хаб (концентратор), usb-камера.

6. Медицинское оборудование

Безопасность человеческого тела является наиболее важным и основным, но некоторые медицинские устройства подключены к компьютеру через интерфейс USB. В процессе сбора данных или лечения человеческого организма необходимо иметь прямой электрический контакт с человеческим телом.

Чтобы избежать электрического удара, вызванного высоким напряжением, которое может передаваться от компьютера к человеческому телу через устройство и интерфейсные линии, электрическая изоляция линии интерфейса становится одним из важных защитных мер.

Поддерживаемые устройства

Полная скорость:

U-диск, цифровая камера, кардридер, мобильный жесткий диск, U shield, usb-хаб, AVRJTAG, AVRISP, AVRISPMKII, S-Lab, JET51, J-Link, FET430UIF, PICKIT2, XDS100, LPC-Link, ICD2, USB Последовательный порт (FT232, CP2102, PL2303, CH341 чипы).

Низкая скорость:

Клавиатура, мышь, USBASP, USBHID устройство, USBCDC устройство.

Неподдерживаемое устройство:

USB беспроводная сетевая карта, USB3.0 u-диск.

Уведомление

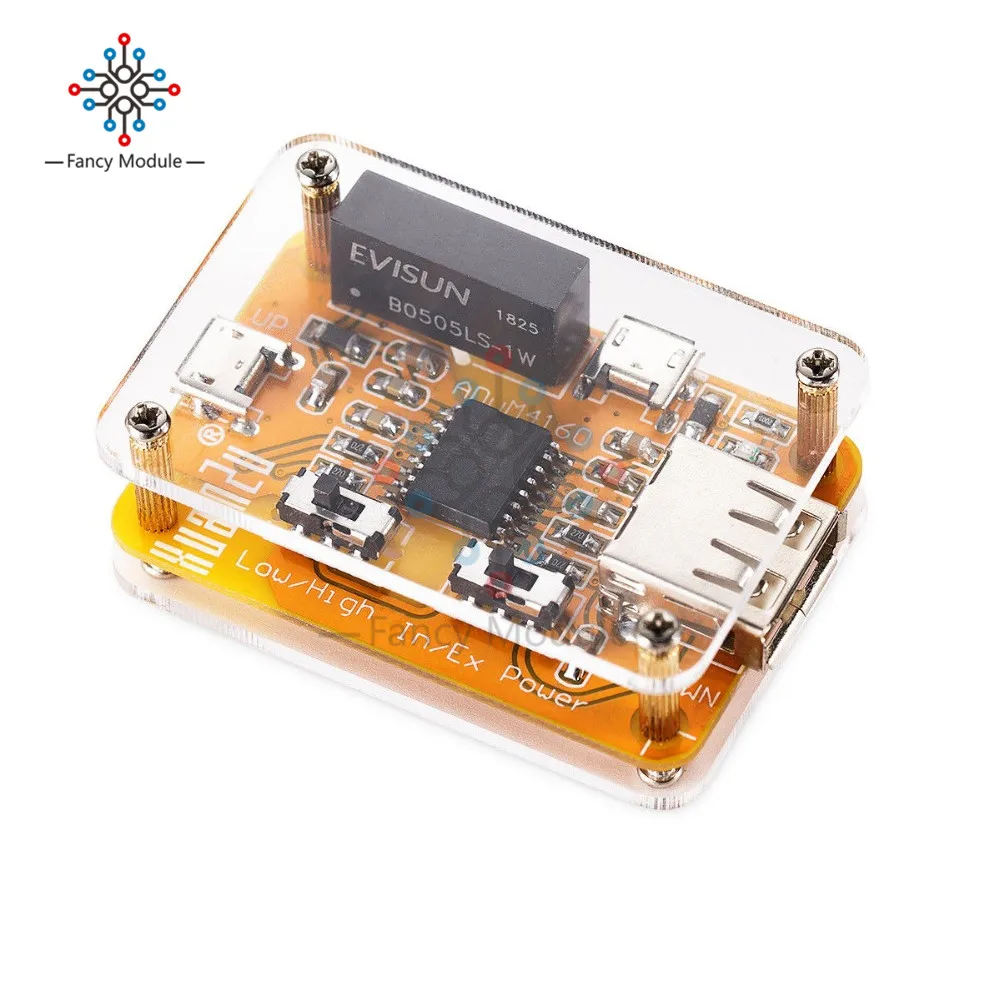

1. Бортовая выходная мощность этого продукта составляет 1 Вт (B0505S). Когда ваше USB устройство работает по току> 180 мА, пожалуйста, используйте его собственный внешний источник питания.

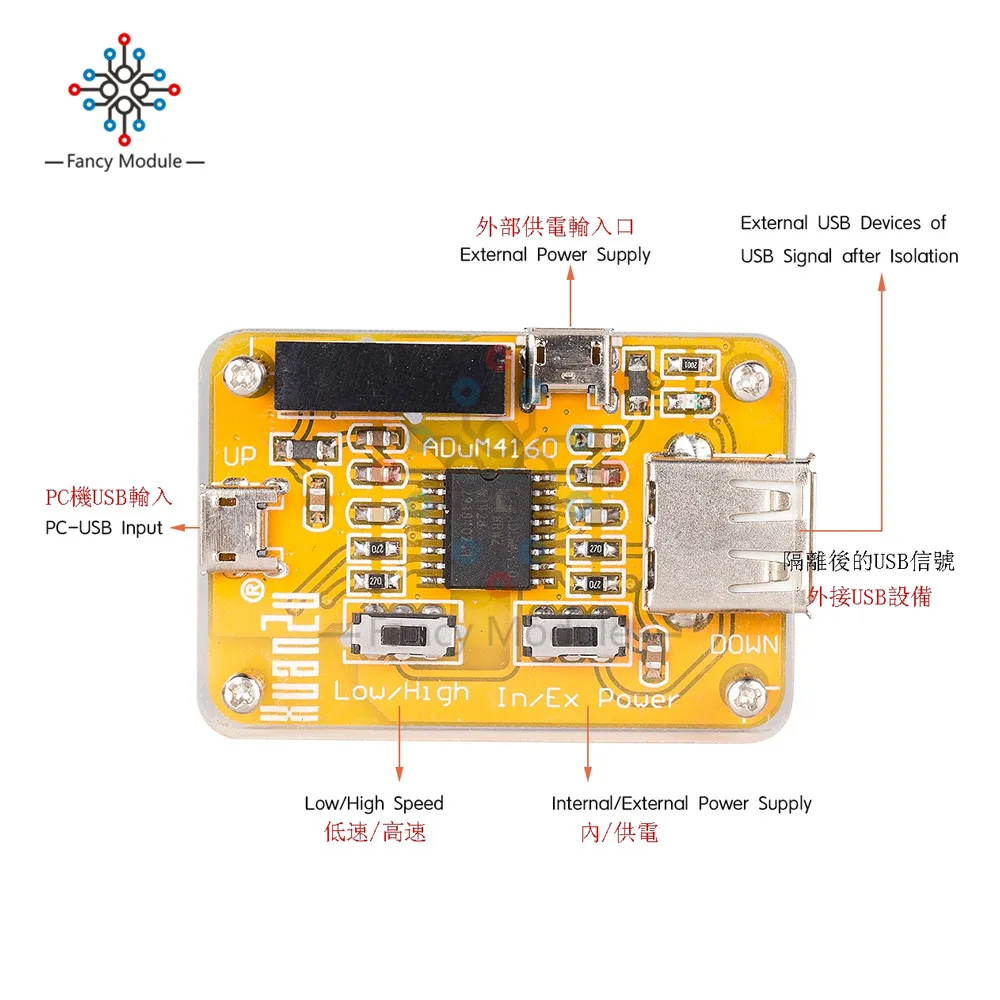

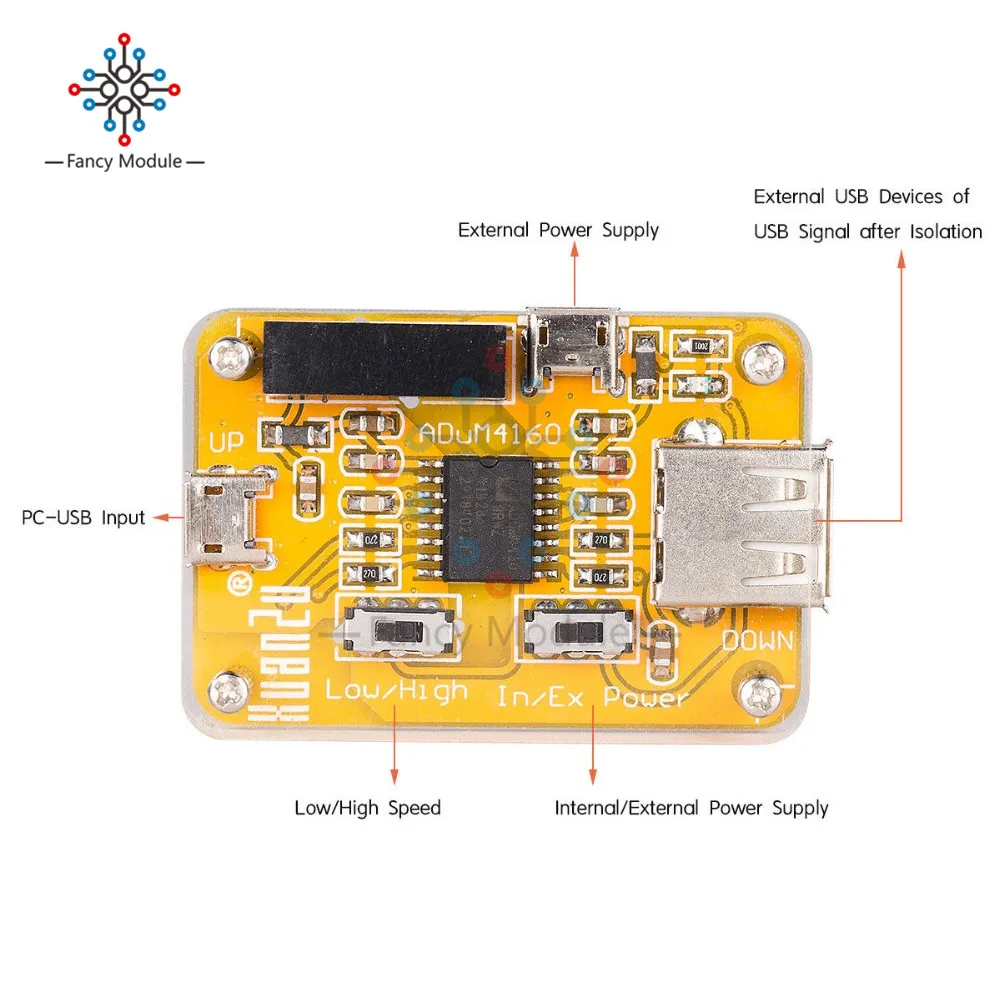

2, продукт поддерживает низкоскоростные устройства (USB1.0) и высокоскоростные устройства (USB1.1), но не поддерживает чистые высокоскоростные устройства (USB2.0). Большинство usb-устройств совместимы и могут использоваться. Если система запрашивает нераспознаваемые устройства во время использования, пожалуйста, отрегулируйте переключатель выбора скорости и штепсельную вилку в изолятор.
