Профессиональный аудиомикшер Freeboss ADM TX104 10 каналов + 48 В 7 диапазонный графический

Профессиональный аудиомикшер Freeboss ADM TX104 10 каналов + 48 В 7 диапазонный графический

ADM-TX104

Профессиональный аудиомикшер Freeboss ADM-TX104, 10 каналов + 48 В, 7-полосный графический эквалайзер, 99 DSP эффектов, воспроизведение и запись USB, 2 AUX, Bluetooth

1. Ключевая точка

1. 3-полосный канальный эквалайзер, 7-полосный стерео графический эквалайзер

2. Эффект 99 DSP с ЖК-экраном

3. Воспроизведение и запись через USB

4. Bluetooth

5. 100-240 в 50/60 Гц

2. 7-полосный стерео графический эквалайзер

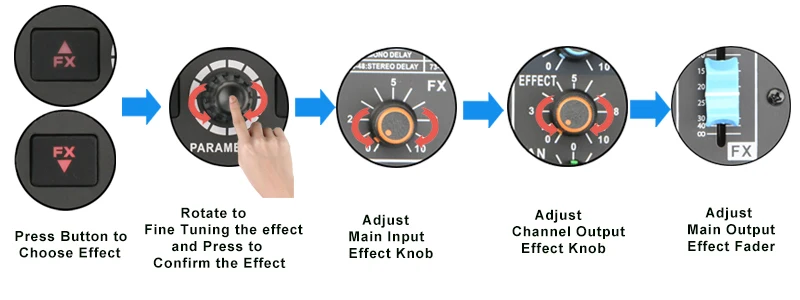

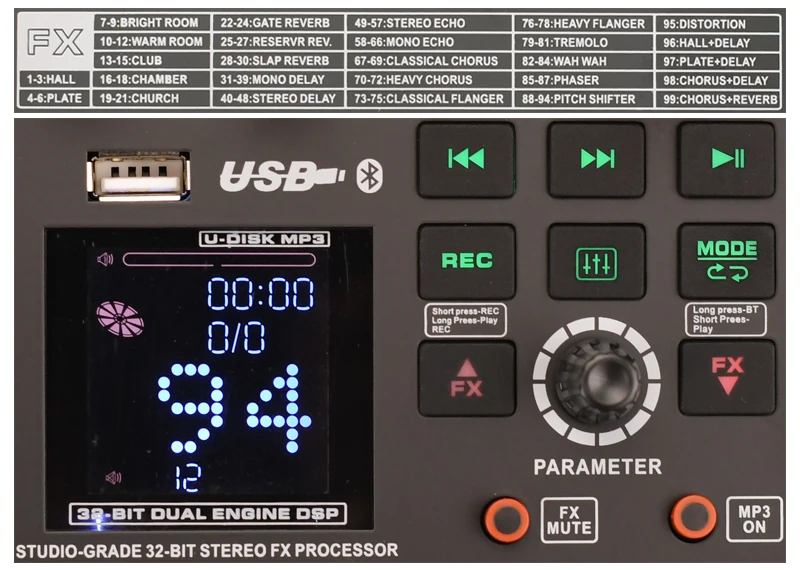

3. Эффект 99 DSP

1. Нажмите "FX", чтобы выбрать эффект.

2. Поверните «параметр» для тонкого поворота эффекта и нажмите для подтверждения эффекта.

3. Настройте уровень эффекта на каждый канал

4. Настройте выходной уровень эффекта канала

5. Отрегулируйте уровень основного эффекта выхода

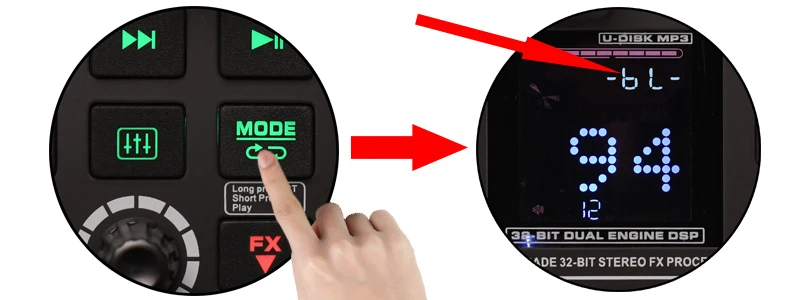

4. Функция Bluetooth

1. Нажмите кнопку «режим», чтобы выбрать функцию Bluetooth

2. Включите функцию мобильного Bluetooth для подключения аудиомикшера

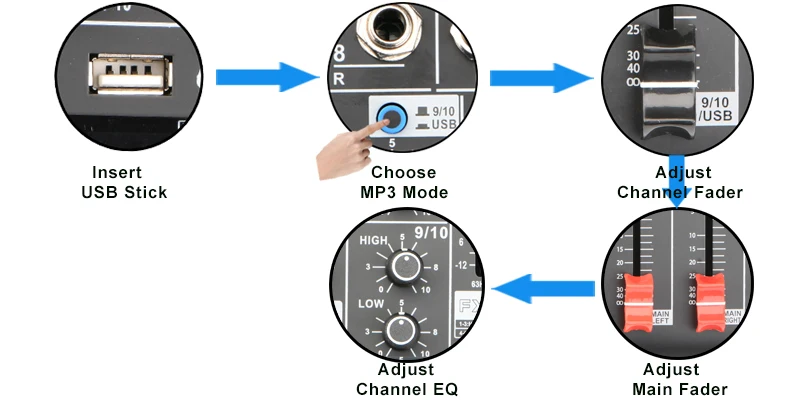

5. Воспроизведение по USB

1. Используйте флеш-накопитель FAT32

2. Музыкальный формат: MP3, WMA, WAV, FLAC.

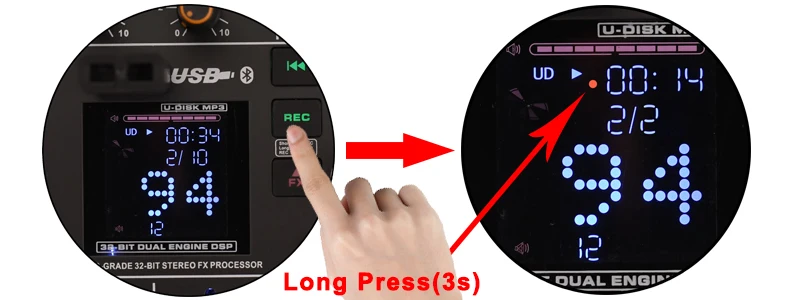

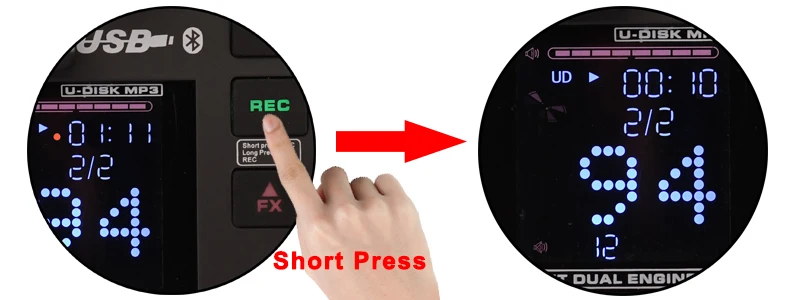

6. Запись через USB

1. При воспроизведении музыки нажмите и удерживайте кнопку "REC" для записи.

(Будет красный сплошной круг)

2. После записи Коротко нажмите «REC», чтобы воспроизвести файл записи.

3. Теперь нажмите кнопку "MODE", чтобы воспроизвести музыку USB.

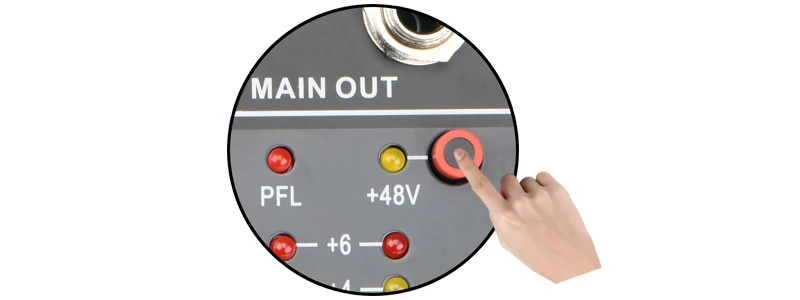

7. + 48 В фантомное питание

Нажмите кнопку, чтобы обеспечить фантомное питание + 48 В для всех микрофонных разъемов.

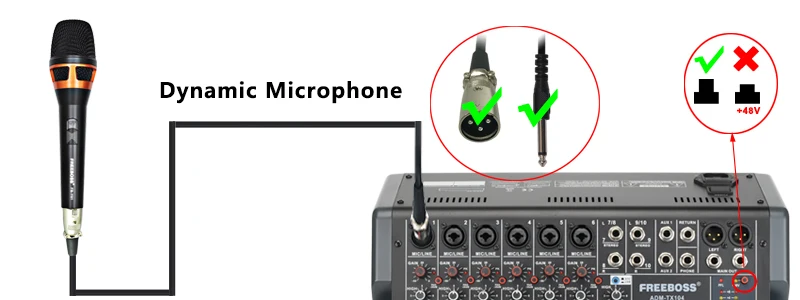

Динамический микрофон

Для динамического микрофона не используйте фантомное питание + 48 В

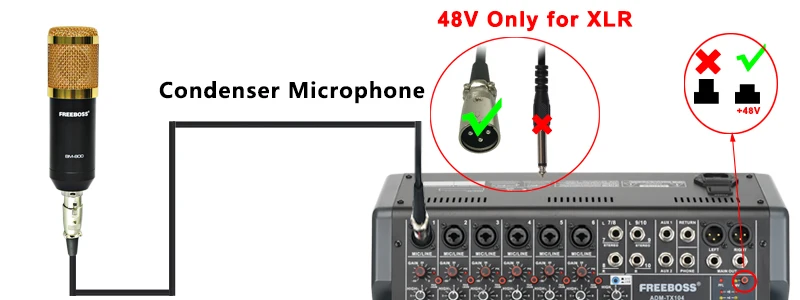

Конденсаторный микрофон

1. Пожалуйста, убедитесь, что ваш конденсаторный микрофон поддерживает фантомное питание 48 В.

(Примечание: некоторые конденсаторные микрофоны не поддерживают фантомное питание 48 в).

2. Включение питания + 48 В фантомное питание для питания кондерзерного микрофона.

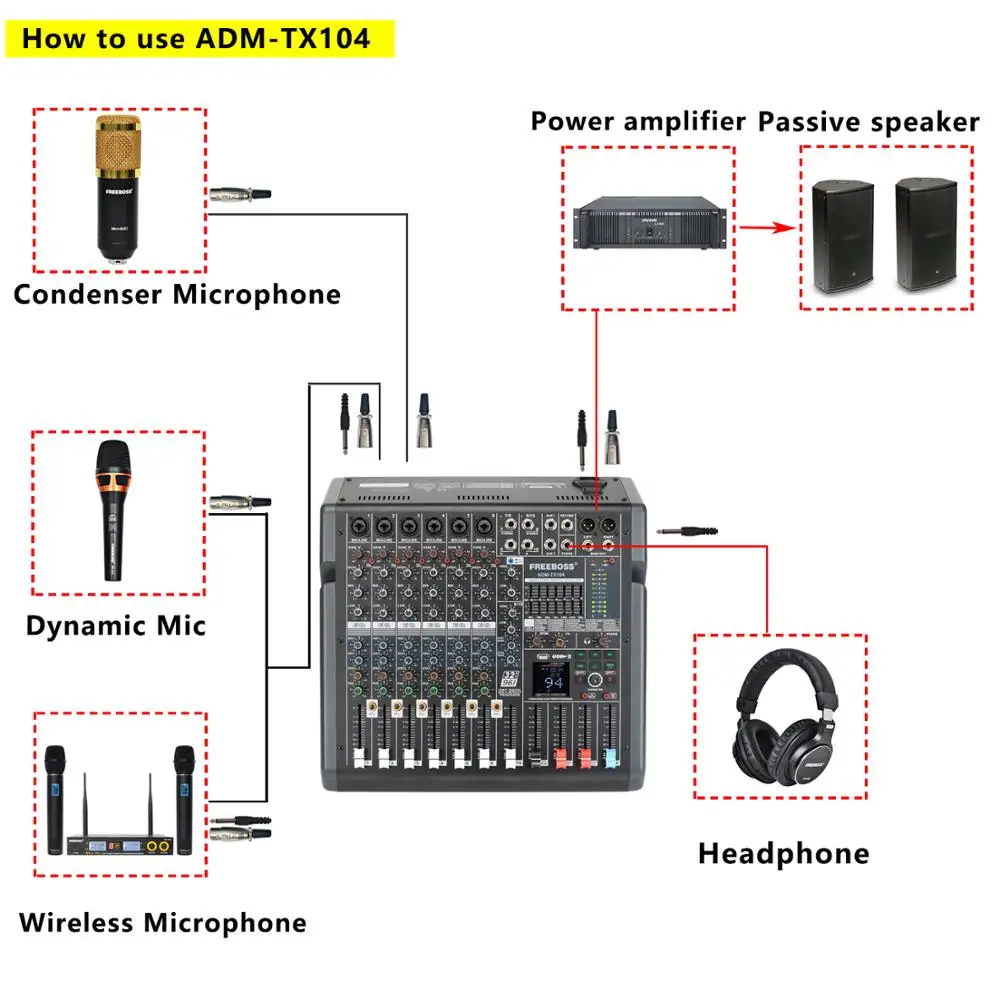

8. Применение

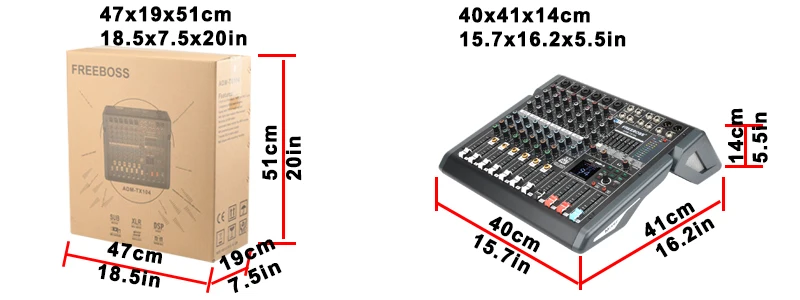

9. Упаковка

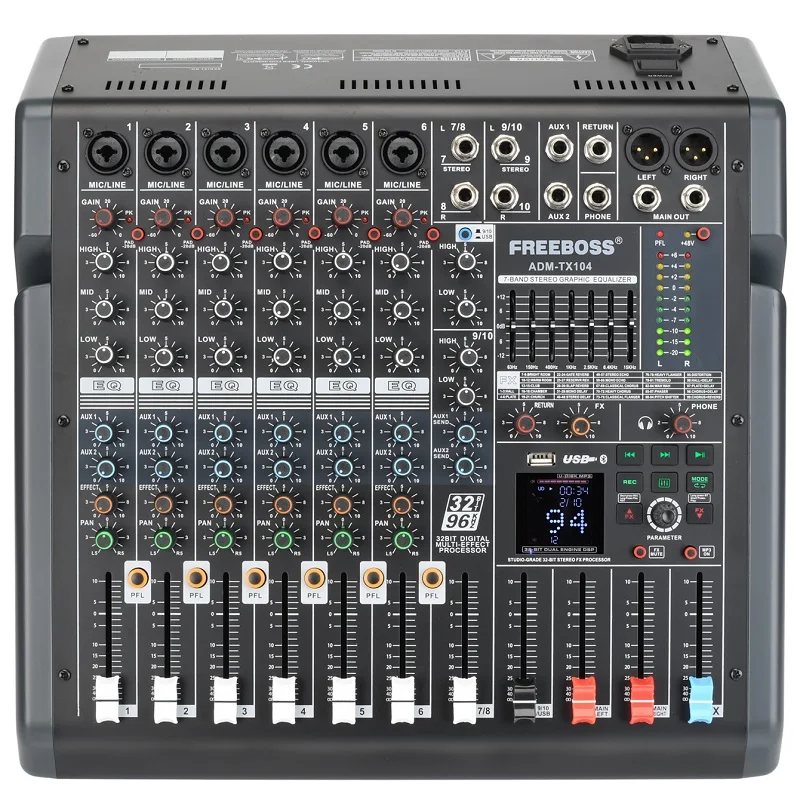

Сведения о товаре

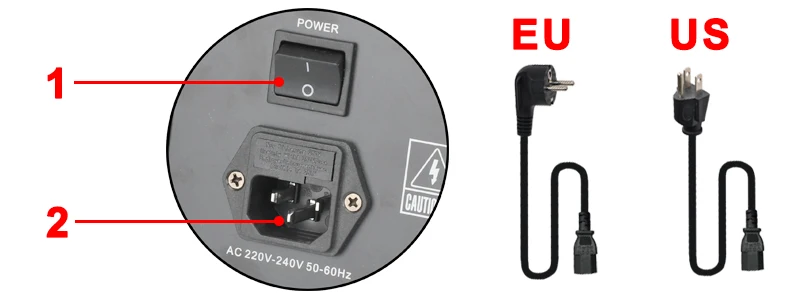

1. Выключатель питания

Используйте выключатель питания для включения микшерного пульта.

Когда вы собираетесь подключить блок к электросети, выключатель питания всегда должен находиться в положении «Выкл». Чтобы отсоединить блок от электросети, вытащите штекер основного шнура. При установке изделия убедитесь, что штекер легко доступен.

2. Держатель предохранителя/Сетевая розетка IEC

Консоль подключается к электросети через входящий в комплект кабель, что соответствует необходимым стандартам безопасности.

Вдувные предохранители должны быть заменены только предохранителями того же типа и номинала. Подключение к сети производится через кабель с сетевым разъемом IEC. В комплекте с оборудованием поставляется Соответствующий сетевой кабель.

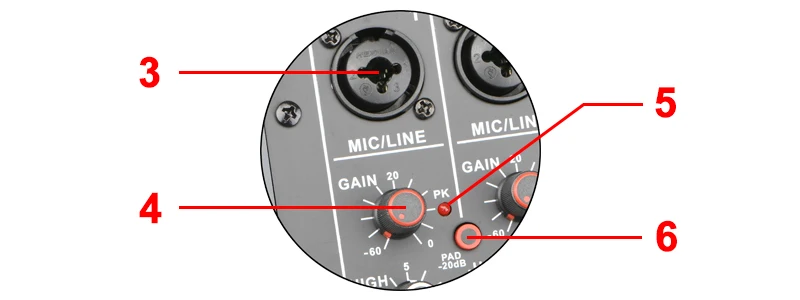

3. Комбинированные гнезда, входные гнезда для микрофона

Это сбалансированные входные разъемы для микрофона типа XLR. (1: Groung; 2: Hot; 3: Cold) Линейные входные разъемы (монофонические каналы) это сбалансированный TRS phone-jack Line вход s. (T: горячий; R: холодный; S: молотый)

4. Контроль усиления

Регулирует уровень входного сигнала. Чтобы получить наилучший баланс между соотношением S/N и динамическим диапазоном, отрегулируйте коэффициент усиления таким образом, чтобы индикатор пика 9 загорался только изредка и кратковременно на самых высоких входных переходных процессах. Шкала от 60 до + 10-это диапазон регулировки входа микрофона. Шкала от-40 до + 10-это линия в диапазоне регулировки положения.

5. Писветильник

6. Кнопочный переключатель

Нажмите, чтобы снизить чувствительность сигнала каждого канала 20 дБ

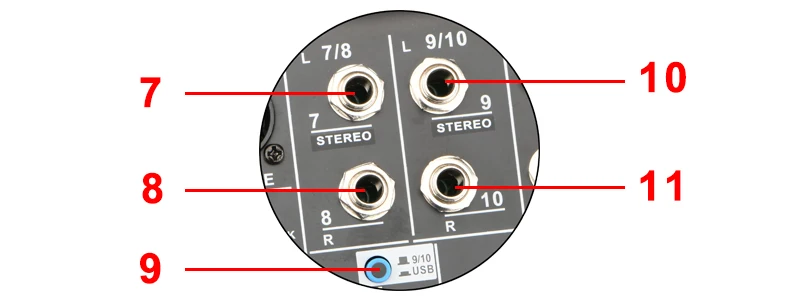

7/8 10/11 л (моно)/R

Используйте разъем [L/MONO] на канале 2 для инструментов и т. д. с моно-выходом. В этом чехле звуковой вход на разъем [L/MONO] выводится как с канала L, так и с канала R на смесителе.

9. Лента на MP3 переключатель

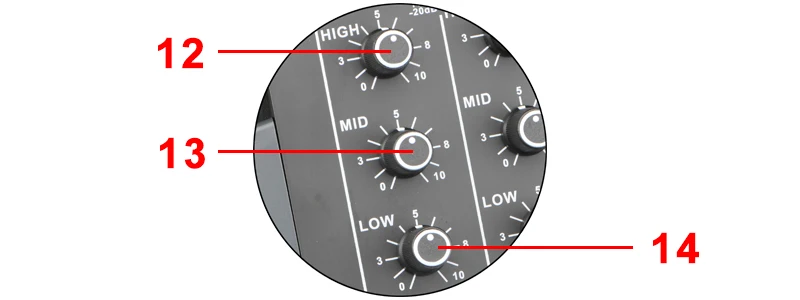

12/13/14. Эквалайзер (высокий. Средний и низкий)

Трехполосный эквалайзер этот трехполосный эквалайзер регулирует диапазоны высоких/Средних/низких частот канала.

Установка ручки в положение "0" дает плоский отклик в соответствующем диапазоне.

Поворот ручки вправо усиливает соответствующий диапазон частот, при этом поворот влево ослабляет диапазон.

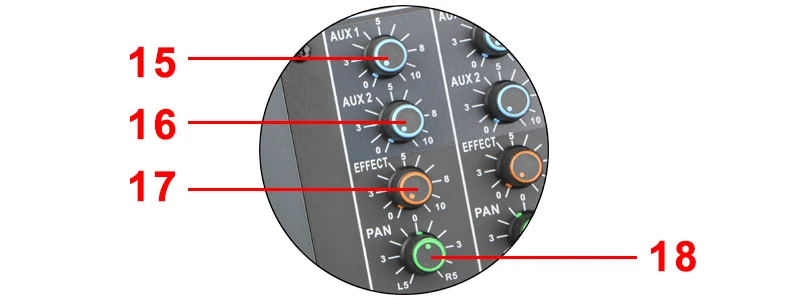

15/16. Управление AUX

Шины монитора и эффектов (аукс отправляет) передают свои сигналы через управление с одного или нескольких каналов и суммируют эти сигналы в так называемую шину. Этот сигнал шины отправляется на разъем aux send (для мониторинга приложений: MON OUT). В последнем чехле возврат эффектов можно вернуть в консоль через разъемы возврата aux.

17. Управление FX

Отправка aux с маркировкой FX обеспечивает прямой маршрут к встроенному процессору эффектов и поэтому является функцией post-fader и post-mute.

18. Управление кастрюлей

Регулятор панорамирования определяет положение канального сигнала внутри стереоизображения. При работе с подгруппами можно использовать управление панорамированием для назначения сигнала всего на один выход, что дает вам дополнительную гибкость при записи ситуаций.

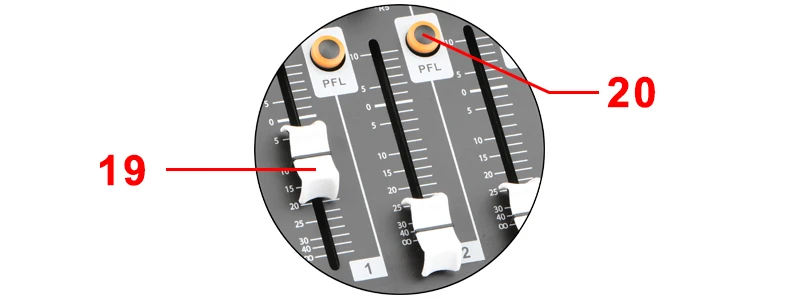

19. Канальный фейдер

Регулирует уровень сигнала канала. Используйте эти фейдеры для регулировки баланса между различными каналами.

20. Переключатель PFL

Люди используют соло в прямой трансляции для предварительного просмотра каналов до их ввода в микс, или для того, чтобы просто проверить, какой именно канал подходит в любое время во время сеанса. Вы можете соло как можно больше каналов одновременно.

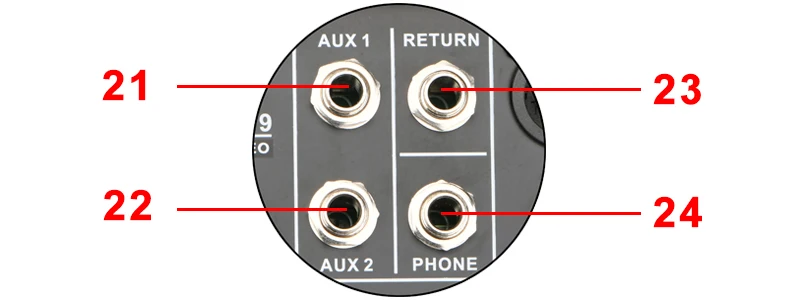

21/22. Отправка AUX1-2

Разъем отправки AUX следует использовать при подключении усилителя питания монитора или активной акустической системы монитора. Перед фейдером должен быть установлен соответствующий путь aux.

23. Стерео AUX возвращает Джеки.

Возвратные разъемы Stereo AUX обычно служат возвратом для микса эффектов (созданного с помощью отправки aux post-fader) путем подключения выхода устройства внешних эффектов. Если подключен только левый разъем, возврат AUX автоматически переключается на моно.

24. Разъем для телефона

Подключите пару наушников к этому выходному разъему TRS для телефона.

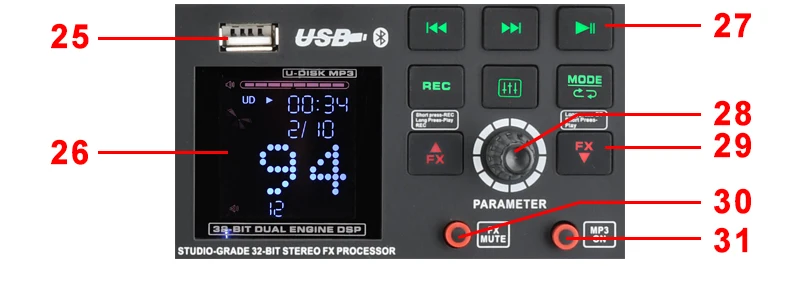

25. Интерфейс USB

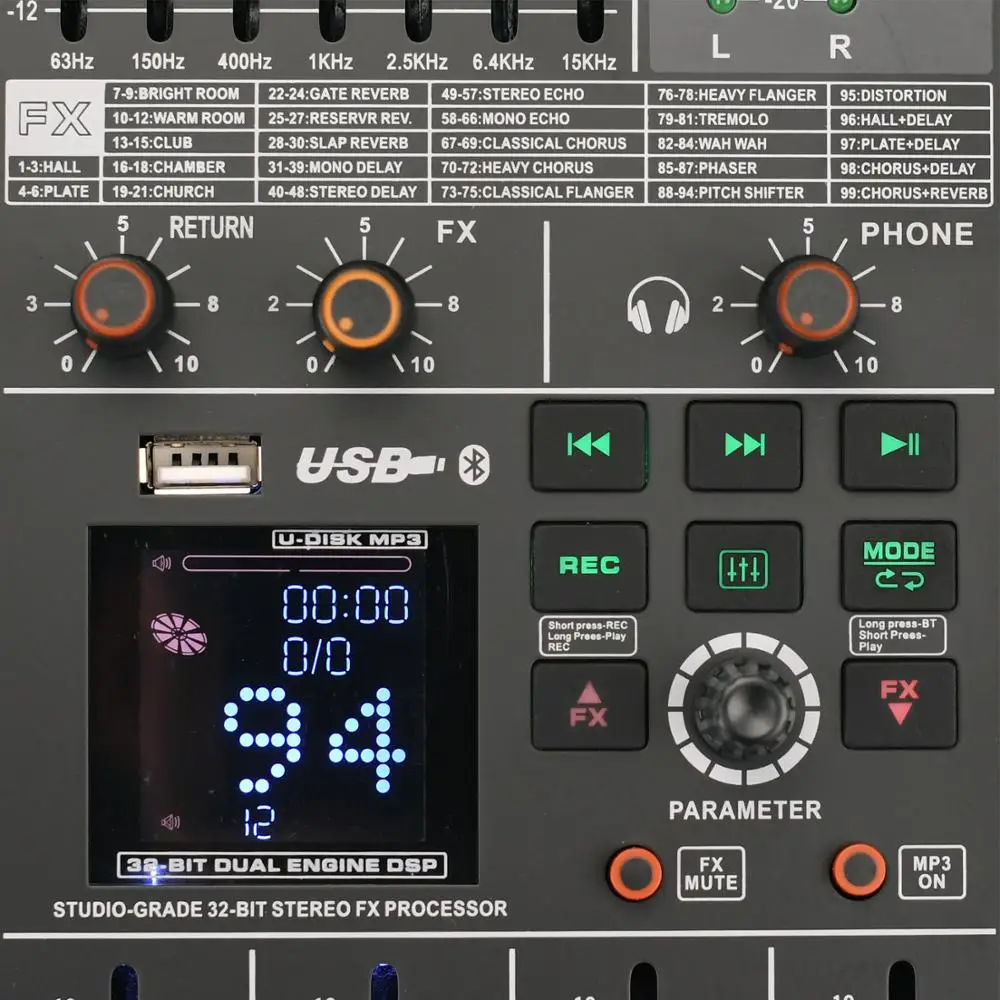

26. ЖК-экран

27. Кнопка управления

Режим:

Длительное нажатие --- Bluetooth

Короткое нажатие --- воспроизведение музыки на USB-накопителе

Эквалайзер:

Рек:

Длительное нажатие ---- REC

Короткое нажатие --- Воспроизведение файлов записи

28. Параметры

29. Кнопка выбора FX

30. Кнопка отключения звука FX

31. Кнопка включения MP3

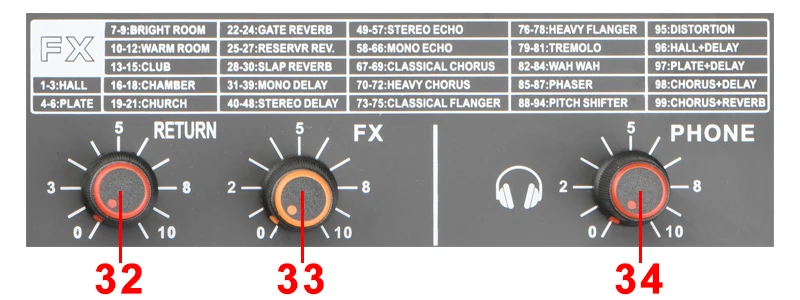

32. Стерео AUX Return 2 управление

Регулирует уровень, на котором сигнал, полученный на ответных разъемах (L(MONO) и R), отправляется в стерео автобус L/R.

33. Управление FX

Разъем AUX SEND (FX) поддерживает основной микс aux (с элементов управления FX канала). Вы можете подключить его к устройству внешних эффектов для обработки шины FX. После этого обрабатываемый сигнал может быть передан с устройства эффектов обратно в стерео разъемы возврата AUX.

34. Управление только телефонами/сочетанием клавиш Ctrl

Используйте это управление для регулировки выходного уровня комнаты управления и громкости наушников.

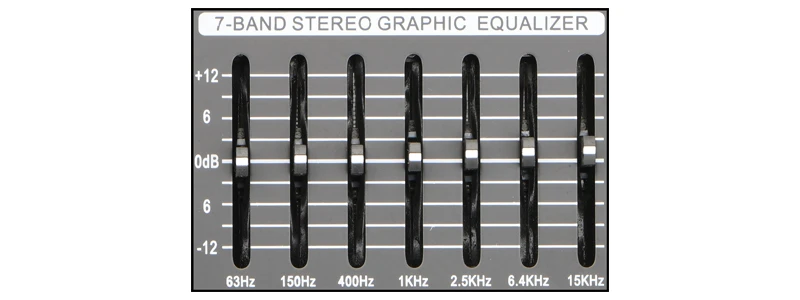

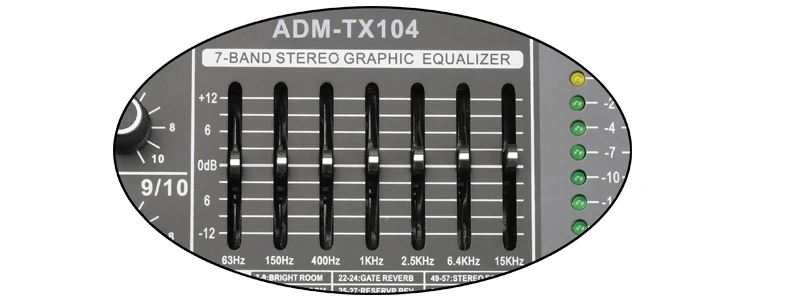

7-полосный стерео графический эквалайзер

Графический стерео эквалайзер позволяет адаптировать звук под акустику помещения.

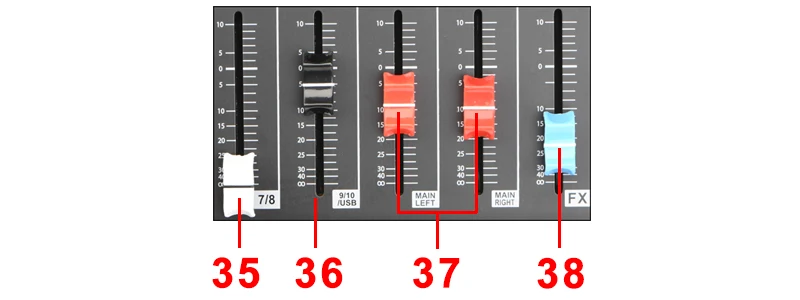

35. 7/8 канальный фейдер

Регулирует уровень сигнала 7/8 канала

36. 9/10/канальный фейдер USB

Регулировка уровня канала 9/10/USB

37. Основной микс фейдер

Вы используете качественные фейдеры высокого давления для контроля выходного уровня основного микса th.

38. Фейдер FX SEND

Контроль уровня входного сигнала effct.

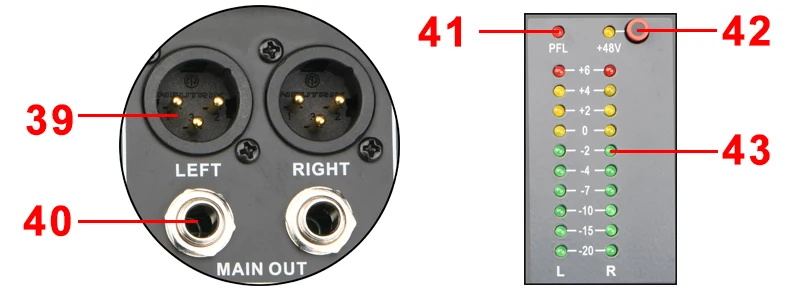

39/40. Домкраты основного выхода (L,R)

Эти разъемы обеспечивают стереовыход микшера. Вы используете эти разъемы, например, для подключения к усилителю мощности, управляющему основными динамиками.

41. PFL светильник

42. Выключатель Phantom + 48 В

Этот переключатель включает и выключает фантомное питание. Когда выключатель включен, микшер подает фантомное питание 48 В на все каналы, которые имеют входные разъемы XLR mic.

43. Измеритель уровня

Показывает сильный сигнал уровня.
