Описание:

DS1302 (без аккумулятора) вводится струйка заряда чипа часов, содержащая часы/календарь в реальном времени и 31 байт статической RAM, через простой последовательный интерфейс

Для связи с микроконтроллером. Часы в режиме реального времени/Календарь обеспечивает секунды, минуты, часы, дни, недели, месяцы, годы

Информация, количество дней в месяц и Високосный год автоматически корректирует количество дней. Часы могут быть сделаны AM / PM или 12

Решили использовать 24-часовой формат. Между DS1302 и микроконтроллером можно просто использовать Синхронный Последовательный режим связи, используется

Только три порта: (1) RST Reset (2) I / O data lines (3) SCLK serial clock. Часы/RAM чтение/запись данных до байта или до 31 байта символов

Установить способ общения. DS1302 низкомощная работа для сохранения данных и информации о часах, когда мощность меньше 1 мВт

Часы в реальном времени с 2100 годом для расчета секунд, минут, часов, дней, недель, месяцев, лет, способности, а также возможность скачка

Регулировка года

1,31 8 временное хранилище данных RAM

2. Серийный порт ввода/вывода делает наименьшее количество способов

3. Широкий диапазон рабочего напряжения 2,0 5,5 V

4. В настоящее время 2,0 V, меньше, чем 300nA

5. Чтение/запись часов или передача данных RAM, когда есть два однобайтовых передачи и многобайтовые наборы символов, режим передачи

6,8-pin DIP посылка или опционально 8-pin SOIC посылка в сборе в соответствии с поверхности

7. Простой 3-х проводное интерфейс

8.Vcc = 5 В и ttl-совместимость

9. Дополнительный диапазон промышленных температур от-40 до + 85

10. Двойная силовая трубка для основного питания и резервного питания

Параметры:

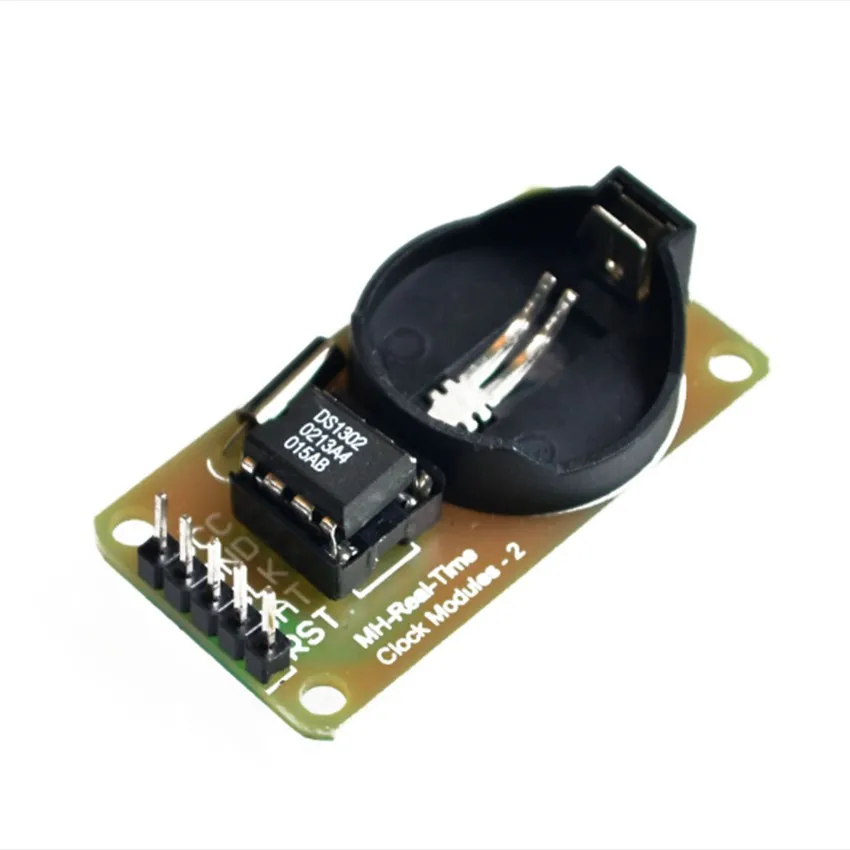

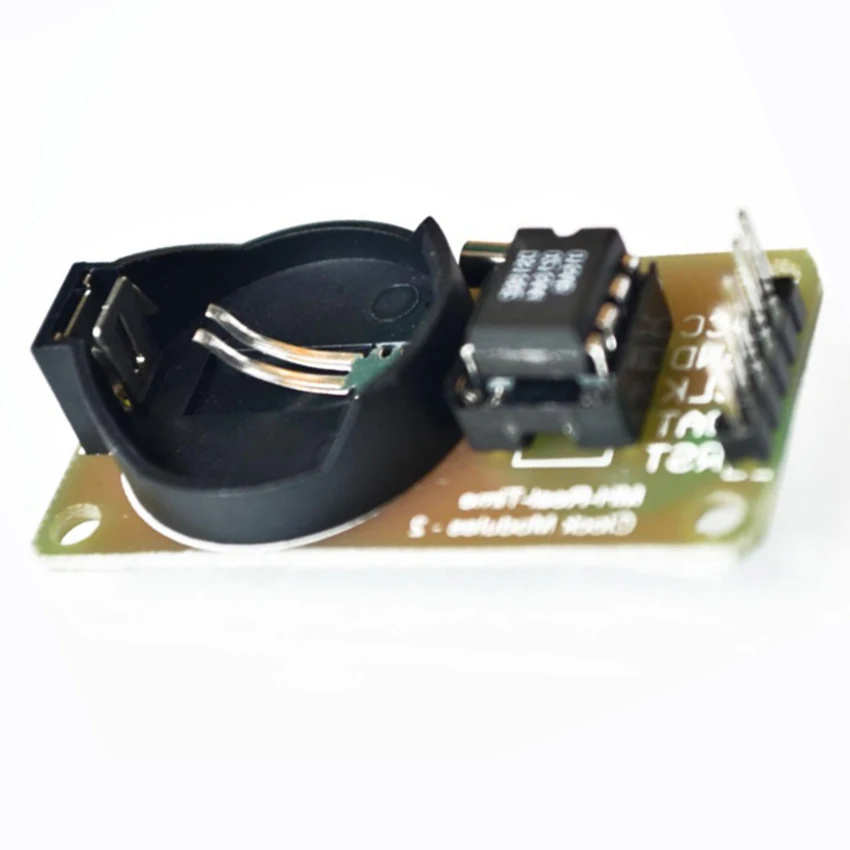

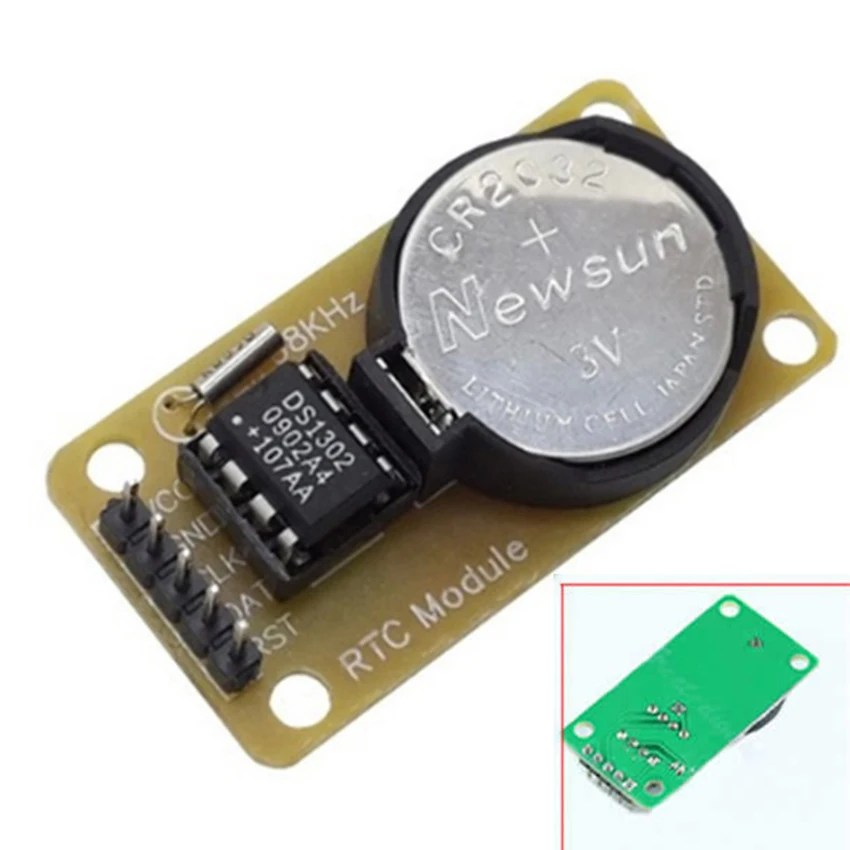

1.PCB одна панель, размер: 42 мм * 24 мм * 12 мм (макс.)

Вес нетто: 10 г

Посылка Вес: 20 г

Цвет: зеленый (как на изображении)

2 с 4 отверстиями, около 3,1 мм в диаметре

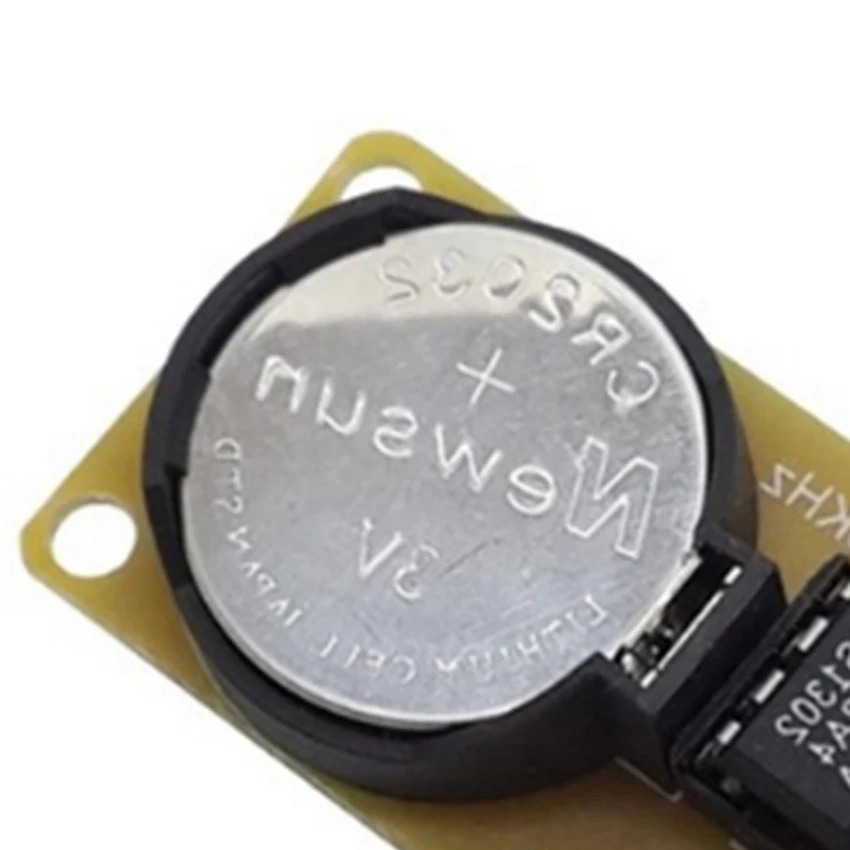

3 оригинальные запасные батареи для небесной сферы CR2032, напряжение 3 В, ток 260 мА · ч, не перезаряжаемые батареи.

4 кристалла 32,768 кГц, подходящая Емкость 6 пФ, размер 2*6 мм

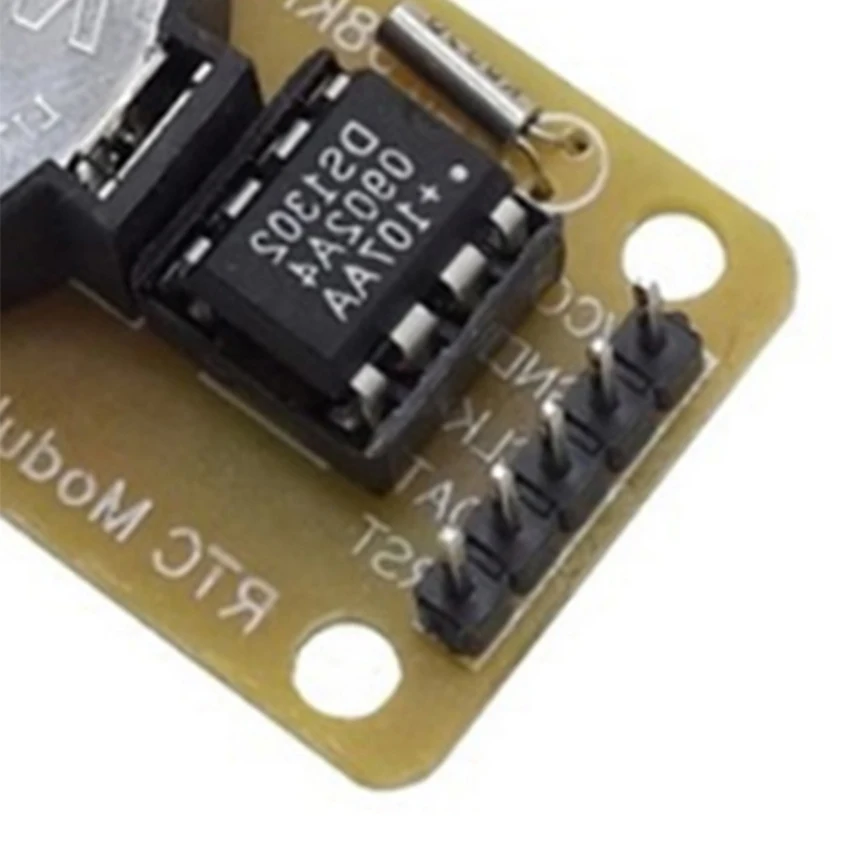

5.DS1302 Сделано большие 8-контактный DIP чип IC блока ниже для выбора нужного размера легкой замены и подключите чип

6 модуль Рабочее напряжение Совместимость 3,3 V/5V 5V и 3,3 V микроконтроллеры может быть связано с

7 Рабочая температура: 0 ℃ --- 70 ℃

Примечание:

Проводка (для предоставления программы, например, можно взять любой порт IO, порт, определенный в программе, может быть изменен):

VCC → + 5 V/3,3 V

GND → GND

CLK → P02

DAT → P01

RST → P00

1.VCC и GND не должны быть изменены, или это сгорит чип

2,51 MCU P0 порт требует подтягивания, если ваш однокристальный выдвижной резистор не подключен, вы можете подключить кабель передачи данных к другому

Посылка включает в себя:

1 x RTC DS1302 модуль часов в реальном времени для Arduino AVR ARM PIC SMD чем DS1307
