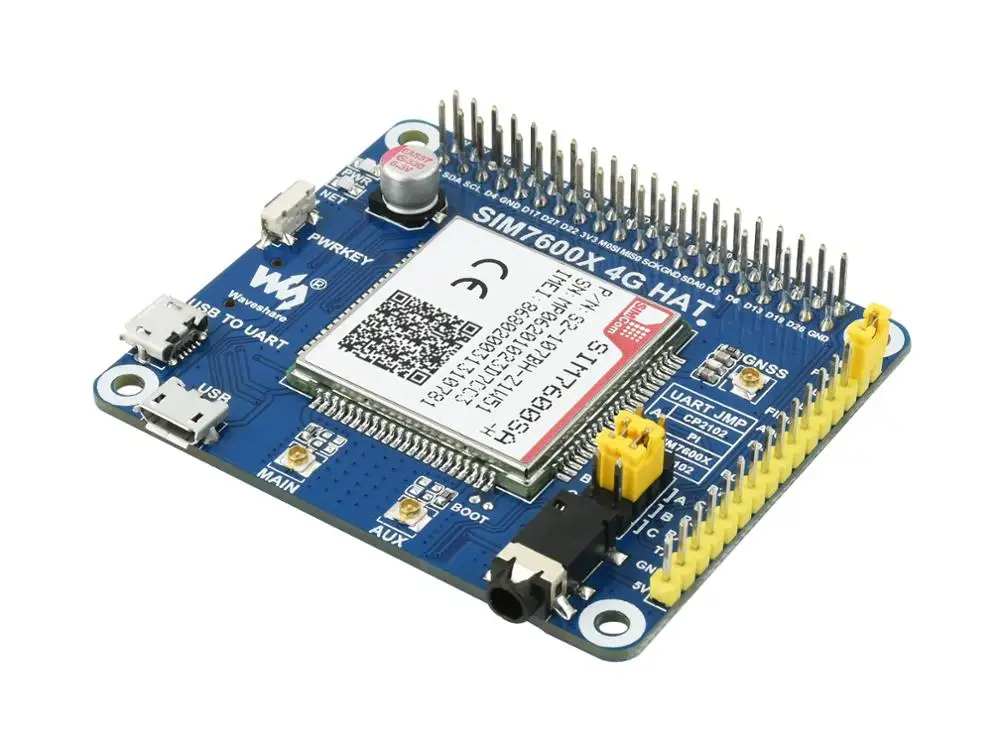

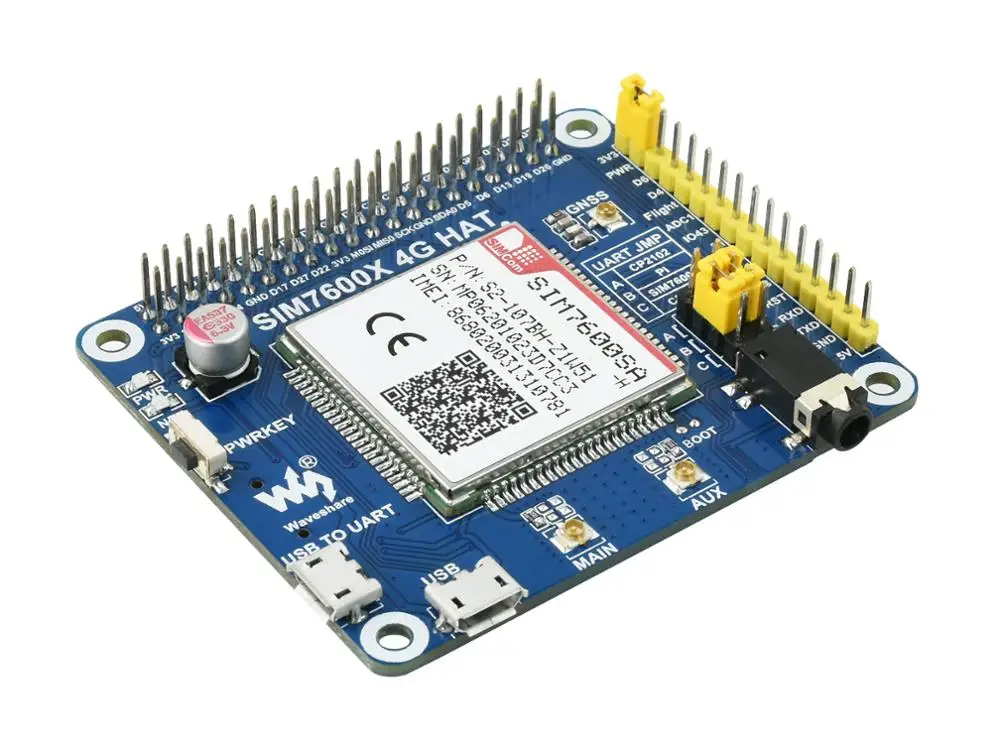

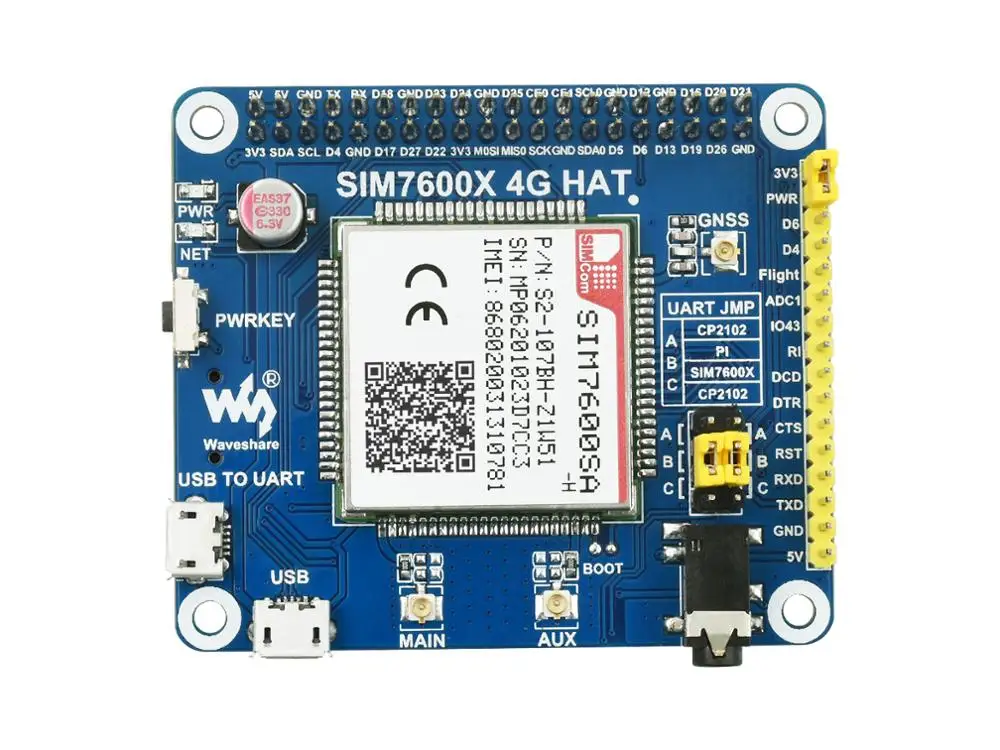

SIM7600SA H 4G шляпа для Raspberry Pi / 3G 2G GNSS Австралию Новую Зеландию и другие страны Тайвань

Запрещенные производителем модулей SIMCOM, мы не можем отправлять этот продукт или предоставлять техническую поддержку в следующие страны/регионы: Иран, Северная Корея, Куба, Пакистан, сирийский. SIM7600SA-H 4G шляпа для Raspberry Pi, поддерживает 4G / 3G / 2G связь, также GNSS позиционирование

Для различных регионов Мы предлагаем несколько шапок LTE Cat-4/Cat-1 на выбор:

SIM7600A-H 4G шляпа: в основном применяется в Северной Америке (США, CA) SIM7600E-H 4G шляпа, SIM7600E LTE Cat-1 шляпа: в основном применяется в Европе, Юго-Восточной Азии, Западной Азии, Африке, Китае, Северной Корее SIM7600SA-H 4G шляпа: в основном применяется в Австралии, Новой Зеландии, Тайване, Латинской Америке Шляпа SIM7600CE 4G, SIM7600CE-CNSE шляпа 4G: в основном применяется в Китае и в некоторых странах Юго-Восточной Азии SIM7600G-H 4G шляпа: глобальная версия

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.

Обзор

ВSIM7600SA-H 4G шляпаЭто коммуникация 4G/3G/2G и модуль позиционирования GNSS, который поддерживает LTE CAT4 до 150 Мбит/с для передачи данных downlink. Это довольно низкое энергопотребление.

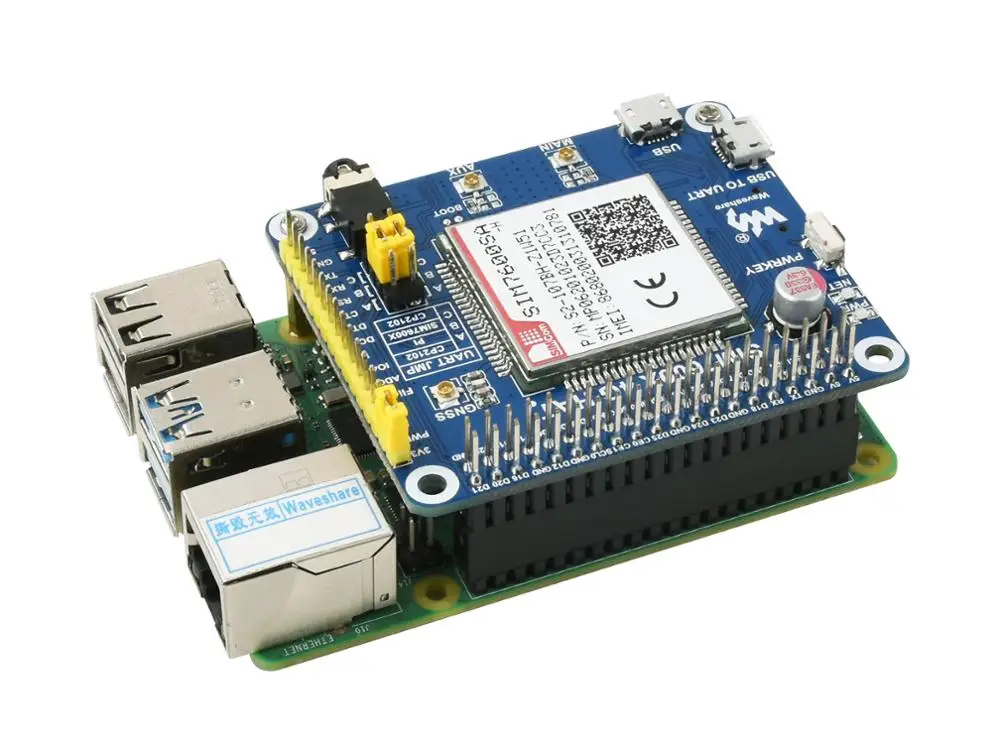

Вы можете подключить этот модуль 4G к компьютеру для серфинга в Интернете или прикрепить его к Raspberry Pi, чтобы включить такие функции, как высокоскоростное соединение 4G, беспроводная связь, осуществление телефонного звонка, отправка SMS, глобальное позиционирование и т. Д.

Особенности Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Поддержка набора номера, телефонного звонка, SMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д. Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее Встроенный CP2102 USB в UART конвертер, для последовательной отладки Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32 Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты Слот для карт TF для хранения данных, таких как файлы, сообщения и т. д. Бортовой аудио разъем и аудио декодер для совершения телефонного звонка 2x светодиодный индикатор, легко контролировать рабочее состояние Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps) Autobauding baudrate: 9600bps ~ 115200bps Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER) Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Коммуникационные характеристики LTE WCDMA / TD-SCDMA / CDMA 2000 Кромка GSM/GPRS Ремешок SIM7600A-H LTE-FDD B2/B4/B12 UMTS/HSPA + B2/B5 Не доступен SIM7600E-H LTE-FDD B1/B3/B5/B7/B8/B20
LTE-TDD B38/B40/B41 UMTS/HSPA + B1/B5/B8 GSM/GPRS/EDGE 900/1800 МГц SIM7600SA-H LTE-FDD B1/B3/B5/B7/B8/B20
LTE-TDD B38/B40/B41 UMTS/HSPA + B1/B5/B8 GSM/GPRS/EDGE 850/900/1800/1900 МГц SIM7600CE-T / CE-CNSE LTE-TDD B38/B39/B40/B41
LTE-FDD B1/B3/B5/B8 UMTS/HSDPA/HSPA + B1/B8
TD-SCDMA B34/B39
CDMA 1X/EVDO BC0 GSM/GPRS/EDGE 900/1800 МГц SIM7600G-H LTE-TDD B34/B38/B39/B40/B41
LTE-FDD B1/B2/B3/B4/B5/B7/B8
/B12/B13/B18/B19/B20/B25/B26/B28/B66 UMTS/HSDPA/HSPA + B1/B2/B4/B5/B6/B8/B19 GSM/GPRS/EDGE 850/900/1800/1900MH Поколение 4G 3G 2,5 г 2G Излучающая мощность 0,25 W 0,5 W @ EGSM900
0,4 W @ DCS1800 2 Вт @ GSM900
1W @ DCS1800 Скорость передачи данных LTE CAT 4
Uplink≤ 50 Мбит/с
Downlink≤ 150 Мбит/с UMTS
Uplink≤ 384 кбит/с
Downlink≤ 384 кбит/с Кромка
Uplink≤ 236,8 кбит/с
Downlink≤ 236,8 кбит/с GPRS
Uplink≤ 85,6 кбит/с
Downlink≤ 85,6 кбит/с HSPA +
Uplink≤ 5,76 Мбит/с

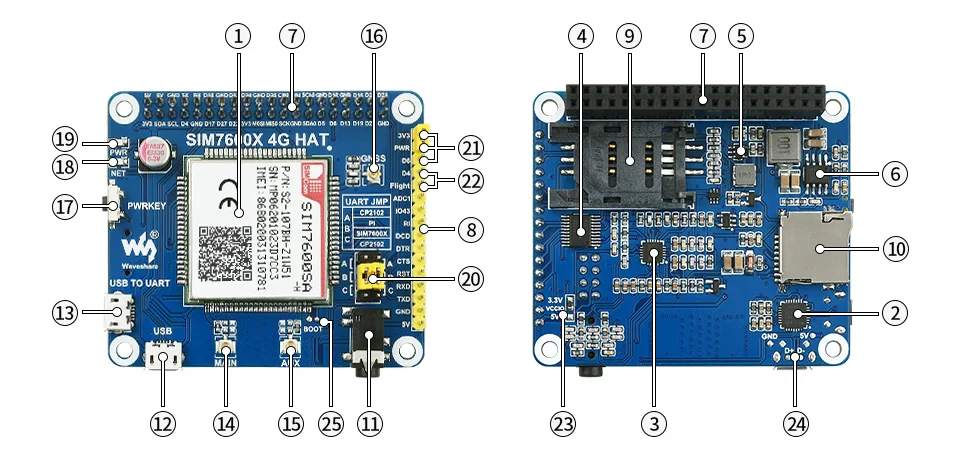

Downlink≤ 42 Мбит/с Sim-карта Обычная sim-карта (не входит в комплект) Технические характеристики GNSS Тип приемника 16-канальный Код C/A Чувствительность Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (БД) Холодный запуск: -148 дБм Время на первое исправление (открытый воздух) Холодный запуск: <35s Горячие старты: <1s Точность Позиции по уровню поверхности: <2,5 м КЭП Характеристики SMS и аудио SMS Поддерживаемые типы: MT, MO, CB, Text, PDU Хранение: USIM и ME (по умолчанию) Функция аудио Поддерживает Подавление эха Поддерживает шумоподавление Прочие характеристики Источник питания: 5 В Рабочее напряжение: 5V/3,3 V (настроенный через джемпер) Рабочая температура: -30 °C ~ 80 °C Температура хранения: -45 °C ~ 90 °C Размер: 56,21 мм x 65,15 мм Что на борту

SIM7600SA-H CP2102 USB в UART конвертер Аудио декодер NAU8810 TXS0108EPWR переводчик напряжения:Переводит 3,3 V/5V в 1,8 V MP2128DT чип питания MP1482 чип питания Raspberry Pi GPIO заголовок:Для подключения с Raspberry Pi Интерфейс управления SIM7600:Для подключения с хост-платами, такими как Arduino/STM32 Слот для sim-карты:Поддерживает 1,8 V/3V сим-карты Слот для tf-карты:Позволяет хранить файлы/SMS/... 3,5 мм наушники/разъем для подключения микрофона Интерфейс USB:Для тестирования команд, получения данных GPS позиционирования и т. Д. Интерфейс USB в UART:Для последовательной отладки или входа в Raspberry Pi Разъем основной антенны Разъем AUX антенны Разъем антенны GNSS Выключатель питания Индикатор состояния сети Индикатор питания UART выбор джемпер:
О: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi
C: Управляйте SIM7600 через USB в UART Выбор PWR джемпер:
PWR - 3V3: Автоматическое включение питания
PWR - D6: запуск/выключение Raspberry Pi D6 pin Выбор режима полета джемпер:
NC по умолчанию, нет кнопки управления режимом полета
Полет-D4: Режим полета контролируется Raspberry Pi D4 pin Рабочее напряжение выбор перемычки:
VCCIO-3,3 V: набор рабочее напряжение 3,3 V

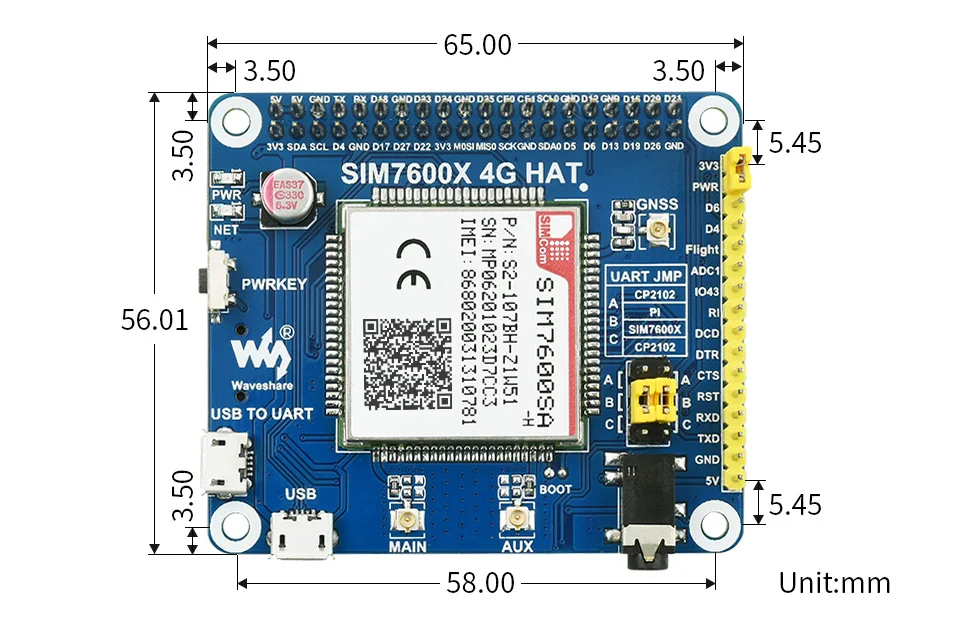

VCCIO - 5 в: установить рабочее напряжение как 5 В Припой с разъемом USB Прокладки для припоя с принудительным программированием Размеры

Ресурсы для развития

Вики:Www.wav

Посылка

Вес:0,252 кг

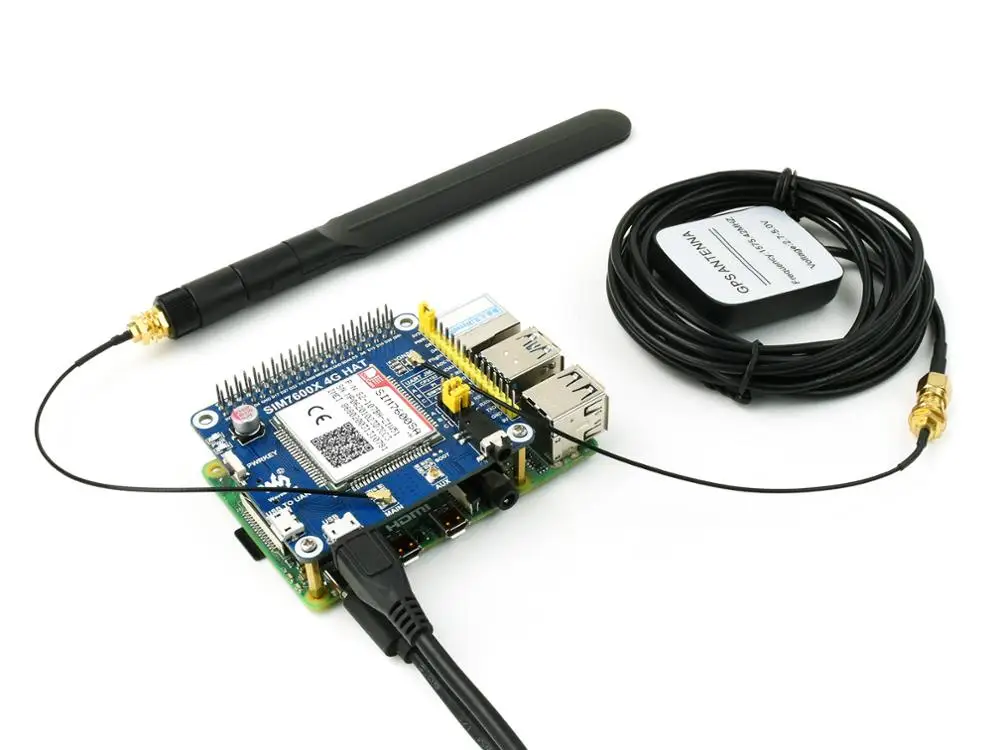

Примечание: Raspberry Pi не входит в комплект. SIM7600SA-H 4G HAT x1 Антенна LTE x1 Внешняя антенна GPS (B) x1 Разъем USB типа A для микроразъема x2 Набор винтов RPi (2 шт.) x1 1. 2. 3. 4. 5
