Шляпа Waveshare SIM7600CE CNSE 4G для Raspberry Pi поддерживает связь / 3G/2G а также LBS

Запрещенные производителем модулей SIMCOM, мы не можем отправлять этот продукт или предоставлять техническую поддержку в следующие страны/регионы: Иран, Северная Корея, Куба, Пакистан, сирийский. SIM7600CE-CNSE 4G шляпа для Raspberry Pi, поддерживает 4G / 3G / 2G связь, также LBS позиционирование

Для различных регионов Мы предлагаем несколько шапок LTE Cat-4/Cat-1 на выбор:

SIM7600A-H 4G шляпа: в основном применяется в Северной Америке (США, CA) SIM7600E-H 4G шляпа, SIM7600E LTE Cat-1 шляпа: в основном применяется в Европе, Юго-Восточной Азии, Западной Азии, Африке, Китае, Северной Корее SIM7600SA-H 4G шляпа: в основном применяется в Австралии, Новой Зеландии, Тайване, Латинской Америке Шляпа SIM7600CE 4G, SIM7600CE-CNSE шляпа 4G: в основном применяется в Китае и в некоторых странах Юго-Восточной Азии SIM7600G-H 4G шляпа: глобальная версия

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.

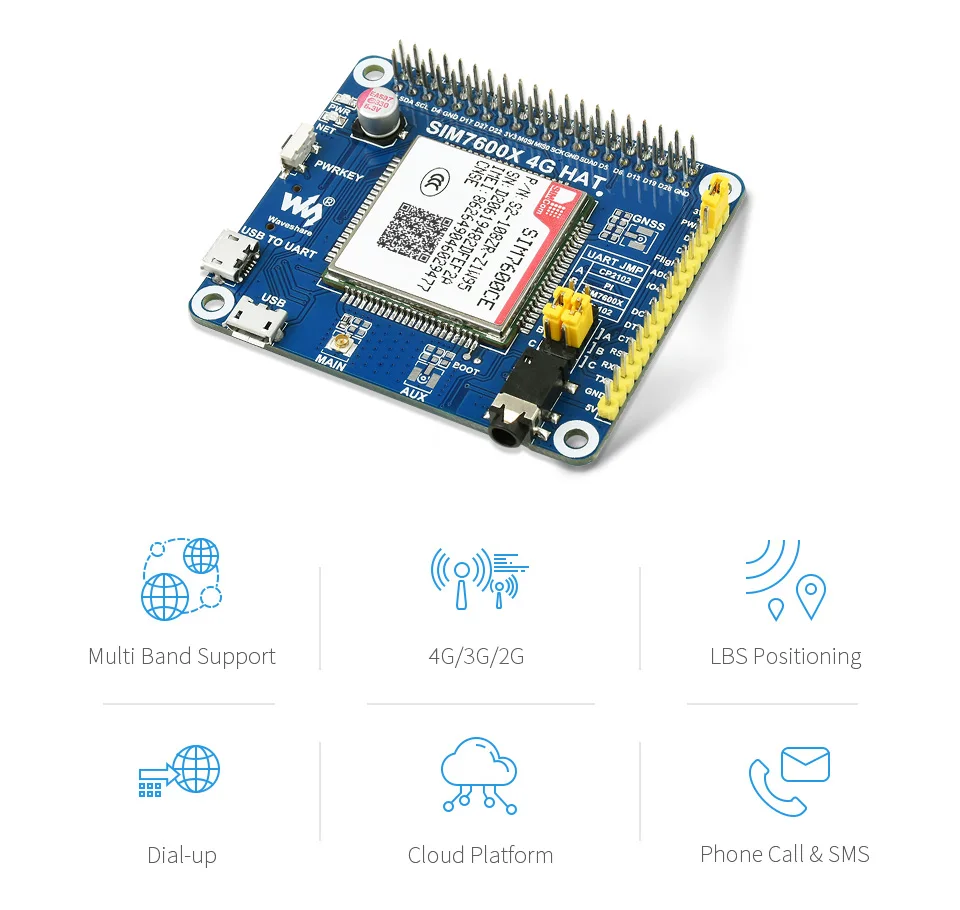

4G шляпаДля RASPBERRY PI

Включение 4G / 3G / 2G связи и позиционирования LBS

На основе SIM7600CE-CNSE

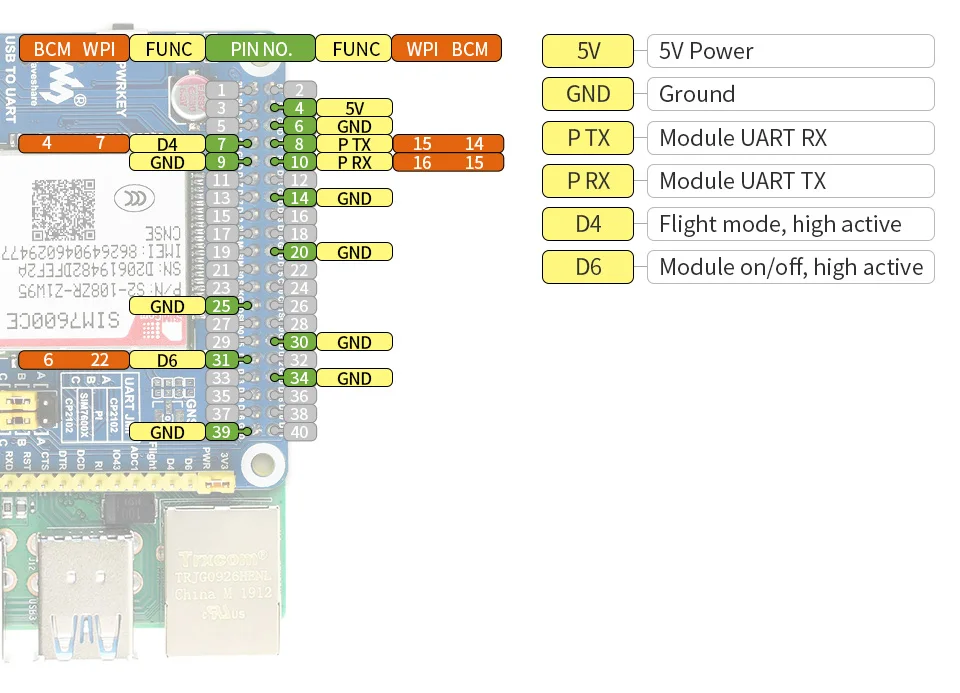

Особенности с первого взгляда Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Поддержка набора номера, телефонного звонка, SMS, TCP, UDP, DTMF, HTTP, FTP и т. д. Поддержка позиционирования базовой станции LBS Встроенный интерфейс USB, для тестирования команд, создания сетевого подключения и т. д. Встроенный CP2102 USB в UART конвертер, для последовательной отладки Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32 Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты Слот для карт TF для хранения данных, таких как файлы, сообщения и т. д. Бортовой аудио разъем и аудио декодер для совершения телефонного звонка 2x светодиодный индикатор, легко контролировать рабочее состояние Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps) Autobauding baudrate: 9600bps ~ 115200bps Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER) Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Частотный диапазон LTE Cat-4 LTE-FDD: B1/B3/B5/B8 LTE-TDD: B38/B39/B40/B41 3G UMTS/HSDPA/HSPA +: B1/B8 2G GSM/GPRS/EDGE: 900/1800 МГц SMS и аудио SMS Поддерживаемые типы: MT, MO, CB, Text, PDU Хранение: USIM и ME (по умолчанию) Функция аудио Поддерживает Подавление эха Поддерживает шумоподавление Другие Источник питания 5 В Рабочее напряжение 5V/3,3 V (настроенный через джемпер) Рабочая температура -30 °C ~ 80 °C Температура хранения -45 °C ~ 90 °C Размеры 56,01 мм × 65,00 мм Стандартный Raspberry Pi 40PIN GPIO

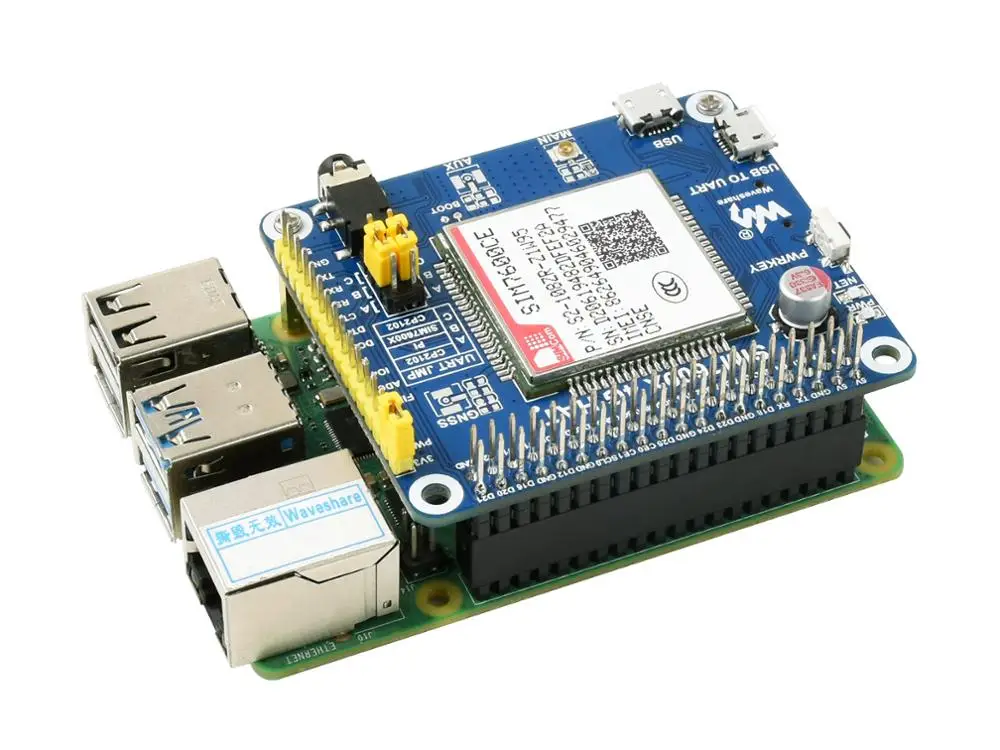

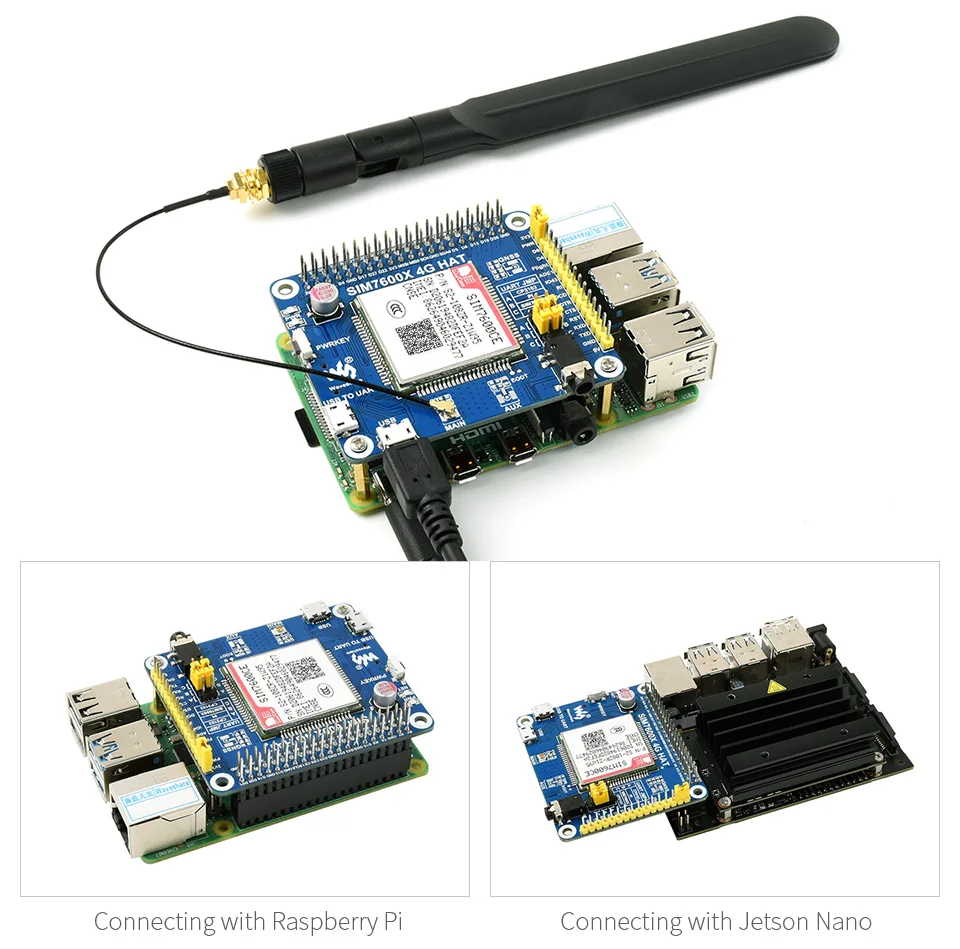

Совместим с Raspberry Pi Series Boards, Jetson Nano

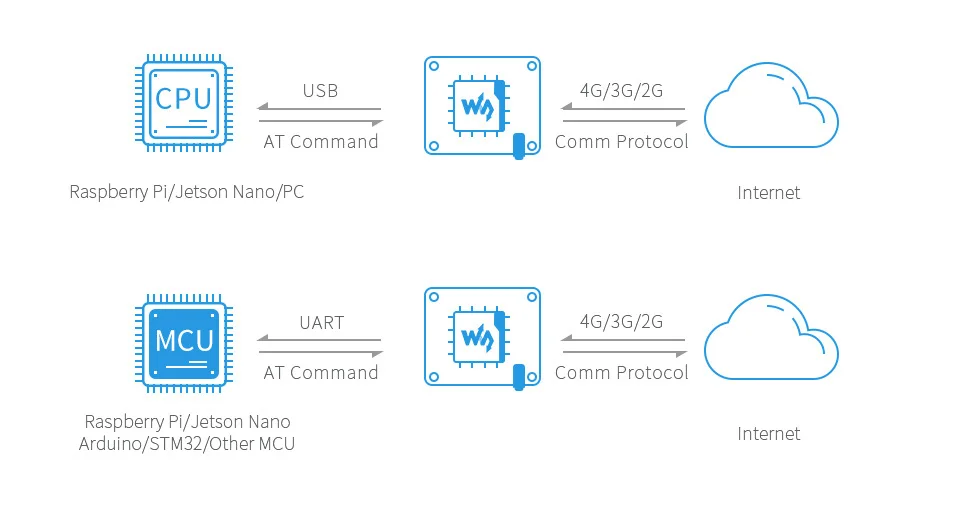

Циферблат на Windows/Linux

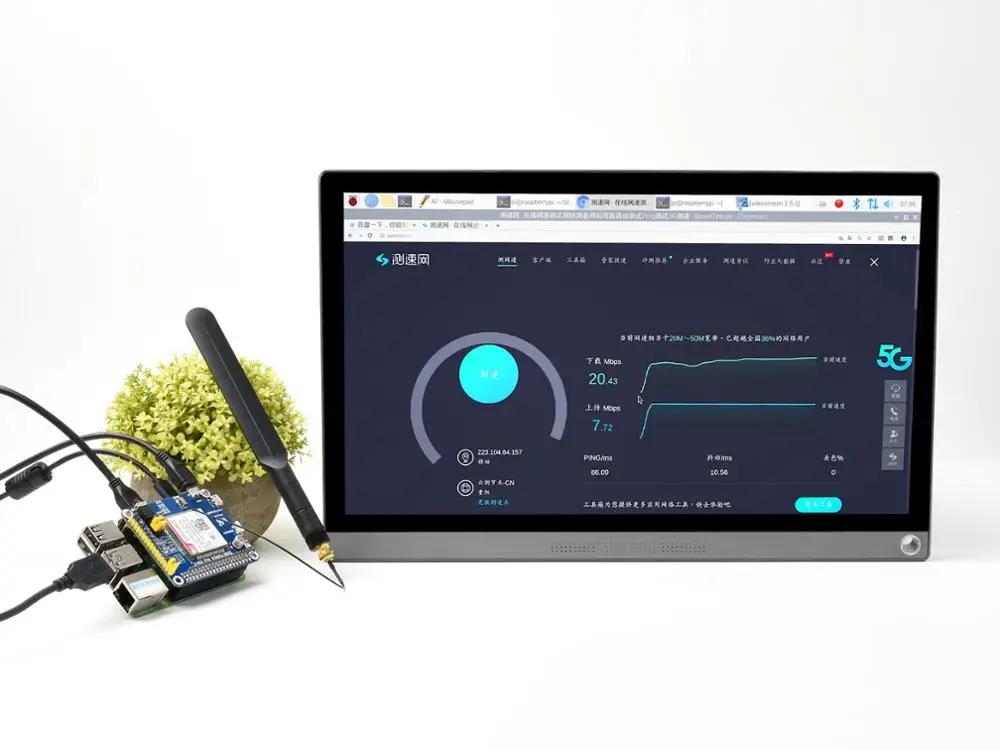

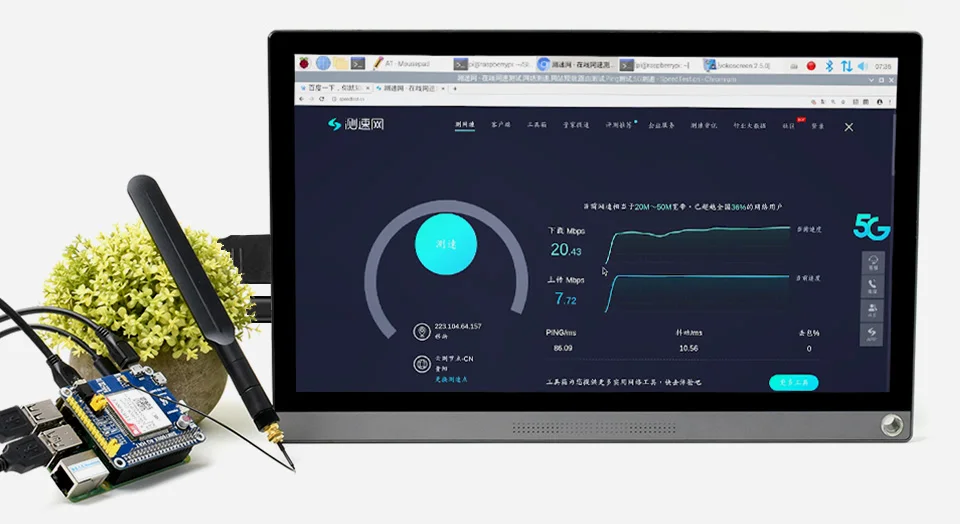

LTE Cat-4:До 50 Мбит/с (Uplink) /до 150 Мбит/с (Downlink) *
3Г (HSPA +):До 5,76 Мбит/с (Uplink) /до 42 Мбит/с (Downlink) *

* Означает идеальную скорость передачи данных, фактическая скорость передачи данных зависит от таких факторов, как охват сети, перегрузка трафика, состояние базовой станции и т. д.

Облачная коммуникация

Поддерживает протоколы связи, включая TCP/UDP/FTP/FTPS/HTTP/HTTPS

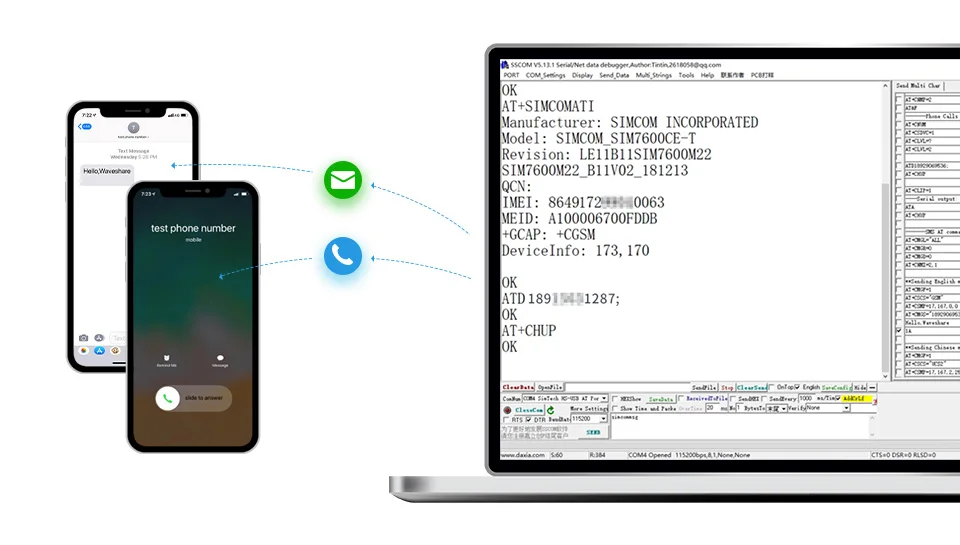

Поддержка телефонных звонков и SMS

Создание телефонных звонков или отправка SMS по командам, с бортовым аудиоразъемом

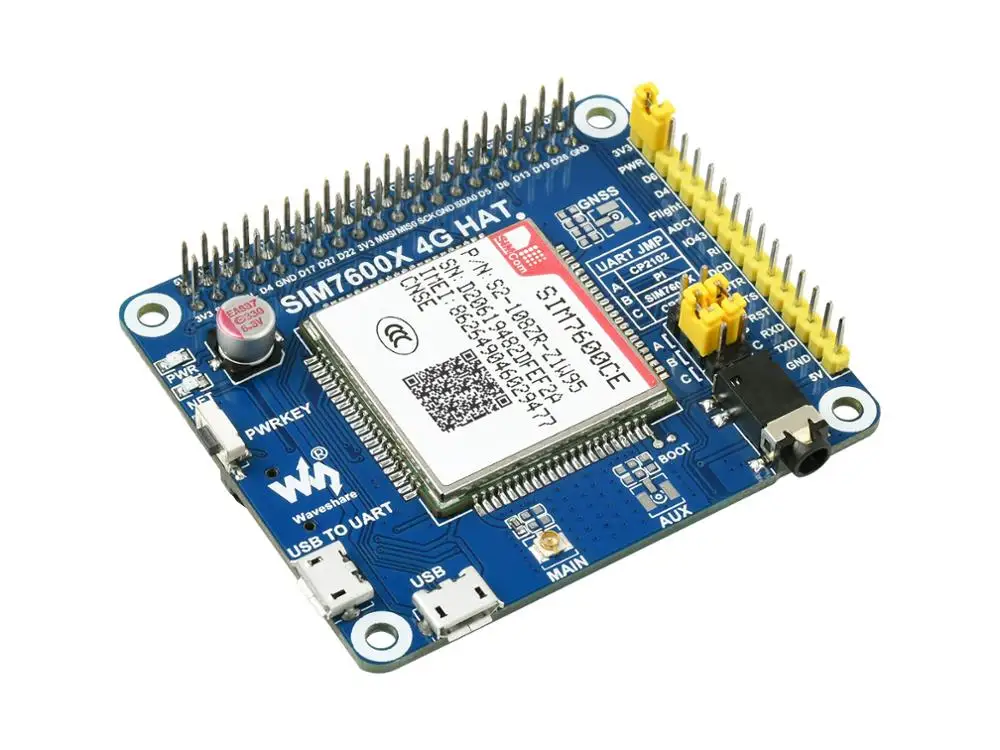

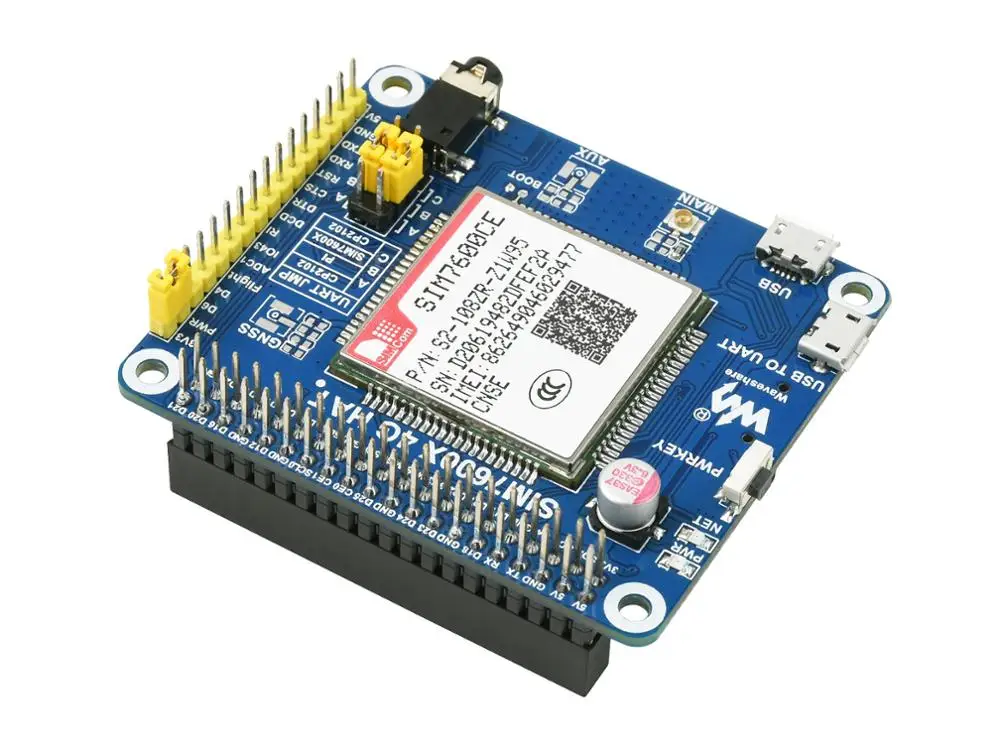

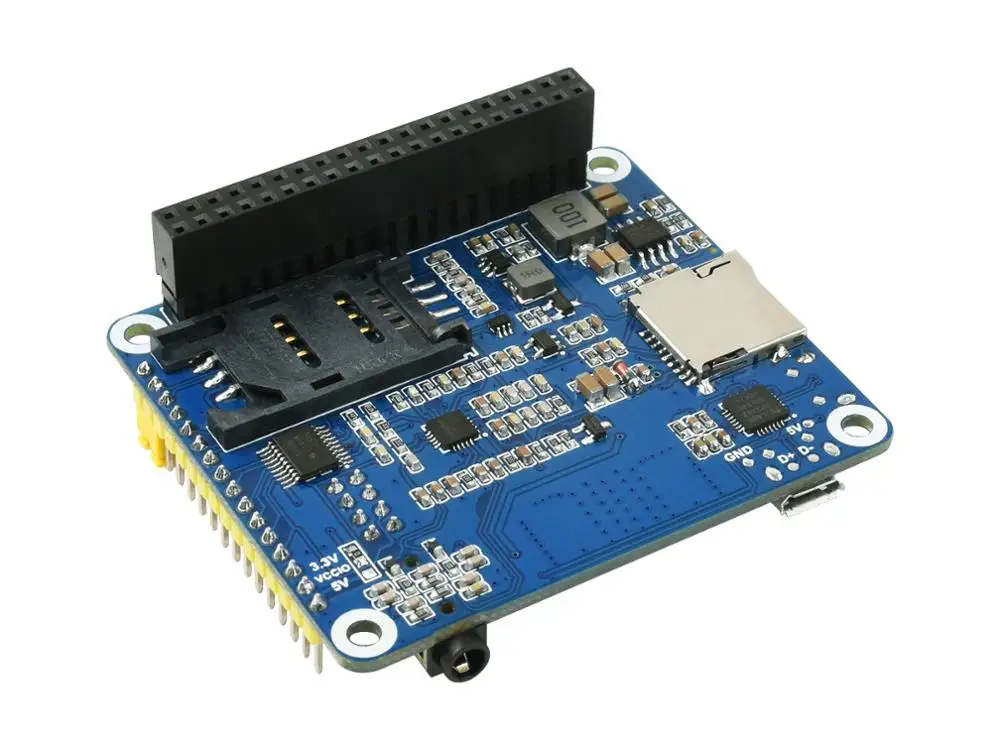

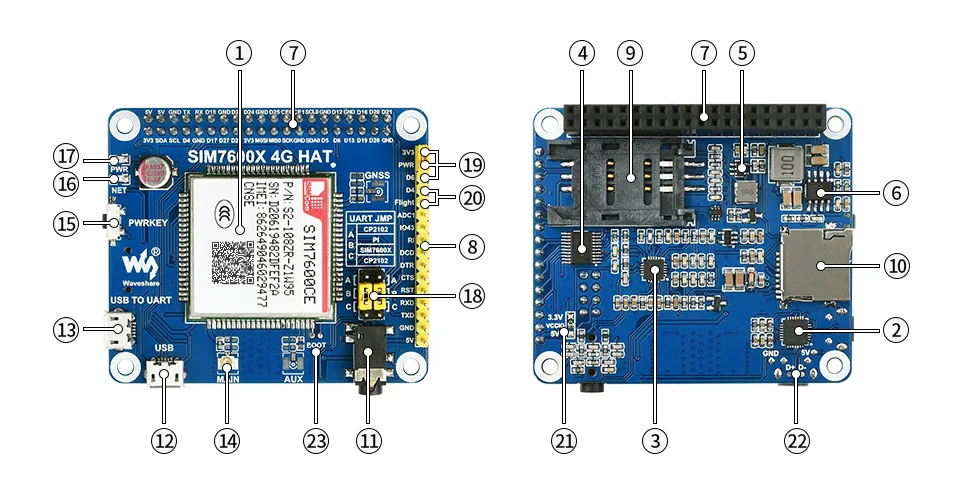

Что на борту SIM7600CE-CNSE CP2102 USB в UART конвертер Аудио декодер NAU8810 TXS0108EPWR переводчик напряжения Переводит 3,3 V/5V в 1,8 V MP2128DT чип питания MP1482 чип питания Raspberry Pi GPIO header Для подключения с Raspberry Pi Интерфейс управления SIM7600 Для подключения с хост-платами, такими как Arduino/STM32 Слот для sim-карты Поддерживает 1,8 V/3V сим-карты Слот для карты TF Для хранения данных, таких как файлы, сообщения и т. Д. 3,5 мм наушники/разъем для подключения микрофона Для аудио действий, таких как создание телефонных звонков Интерфейс USB Для тестирования на командах и т. д. Интерфейс USB в UART Для последовательной отладки или входа в Raspberry Pi Разъем основной антенны Выключатель питания модуля Индикатор состояния сети Индикатор питания Джемпер UART О: доступ к Raspberry Pi через USB к UART B: Управляйте SIM7600 Raspberry Pi C: Управляйте SIM7600 через USB в UART Джемпер PWR PWR - 3V3: Автоматическое включение питания PWR - D6: запуск/выключение Raspberry Pi D6 pin Джемпер для выбора режима полета NC по умолчанию, нет кнопки управления режимом полета Полет-D4: Режим полета контролируется Raspberry Pi D4 pin Перемычка для выбора рабочего напряжения VCCIO-3,3 V: набор рабочее напряжение 3,3 V VCCIO - 5 в: установить рабочее напряжение как 5 В Припой с разъемом USB Прокладки для припоя с принудительным программированием Определение Pinout Габаритные размеры Ресурсы и услуги

---

Вики:SIM7600CE-CNSE_4G_HAT

* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.

Руководство по выбору SIM7600CE-CNSE SIM7600CE-T SIM7600E SIM7600E-H SIM7600A-H SIM7600G-H Применимые регионы Китай Европа/Юго-Восточная Азия/Западная Азия/Африка/Китай/Южная Корея Северная Америка Глобальный Ремешок LTE Cat-4
/LTE Cat-1 LTE-TDD
B38/B39/B40/B41
LTE-FDD
B1/B3/B5/B8 LTE-FDD
B1/B3/B5/B7/B8/B20
LTE-TDD
B38/B40/B41 LTE-FDD
B2/B4/B12 LTE-TDD
B34/B38 /B39/B40/B41
LTE-FDD
B1/B2/B3/B4/B5/B7
/B8/B12/B13/B18/B19
/B20/B25/B26/B28/B66 3G UMTS/HSDPA/HSPA +
В1/В8
TD-SCDMA
B34/B39 UMTS/HSPA +
В1/В5/В8 UMTS/HSPA +
B2/B5 UMTS/HSDPA/HSPA +
B1/B2/B4/B5/B6/B8/B19 2G GSM/GPRS/EDGE
900/1800 МГц N/A GSM/GPRS/EDGE
850/900/1800/1900 МГц GNSS N/A GPS/Beidou/GLONASS Скорость передачи данных LTE Cat-4 150 Мбит/с (DL)/50 Мбит/с (UL) N/A 150 Мбит/с (DL)/50 Мбит/с (UL) LTE Cat-1 N/A 10 Мбит/с (дл)
/5 Мбит/с (UL) N/A 3Г (HSPA +) 42 Мбит/с (DL)/5,76 Мбит/с (UL) 2G (край) 236,8 кбит/с (ДЛ)/236,8 кбит/с (UL) N/A 236,8 кбит/с (ДЛ)/236,8 кбит/с (UL) 2G (GPRS) 85,6 кбит/с (дл)/85,6 кбит/с (UL) N/A 85,6 кбит/с (дл)/85,6 кбит/с (UL) Особенности программного обеспечения Сетевой протокол TCP/IP/iP4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS Протокол набора номера PPP/NDIS/RNDIS Драйвер USB Windows XP/7/8/10, Linux (драйвер бесплатно для Raspbian) Аппаратные интерфейсы Слот для sim-карты Совместимость с 1,8 V и 3V сим-карты UART Поддерживает на команды через UART, совместимый с 3,3 V/5V рабочее напряжение Usb-порт Поддерживает тестирование команд, позиционирование GPS, обновление прошивки и т. Д. USB для UART Поддерживает последовательную отладку или вход в Raspberry Pi Аудиоразъем Поддерживает звуковые действия, такие как создание телефонных звонков Слот для карты TF Да, для хранения данных, таких как файлы, сообщения и т. Д. N/A Да Разъем антенны Основная антенна LTE LTE основная антенна + LTE разнообразие антенна + GNSS антенна Применение Примеры Здравоохранение, смарт-оплата, Интернет-разговор, мониторинг окружающей среды, мониторинг энергии, Управление парком, умная промышленность, интеллектуальное сельское хозяйство и т. Д.



Посылка

Вес:0,187 кг

SIM7600CE-CNSE 4G HAT x1 Антенна LTE x1 USB-A кабель Micro-B x2 Набор винтов RPi (2 шт.) x1 1. 2. 3. 4.
