Усилитель мощности 300 Вт, импульсный источник питания с трехсторонним выходом

Выходное напряжение постоянного тока, устранение необходимости в выпрямительной фильтрующей цепи, более высокая эффективность и меньшее внутреннее сопротивление.

Тип 1: + 24V 6A, -24V 6A, + 12V 1A

Тип 2: + 36 В 4A, -36 в 4A, + 12 В 1A

Тип 3: + 42В 3,5а,-42В 3,5а, + 12В 1А

Тип 4: + 48 В 3A, -48 В 3A, + 12 В 1A

Тип 5: + 55V 2.7A, -55V 2.7A, + 12V 1A

Тип 6: + 60В 2,5А,-60В 2,5А, + 12В 1А

Основное напряжение этого источника питания-это положительное и отрицательное Выходное напряжение (опционально), а вспомогательное напряжение-единая группа положительных 12 В (с вентилятором или системой защиты динамика).

Подходит для усилителей мощности класса А, усилителей мощности класса в, усилителей мощности класса AB, цифровых усилителей мощности. Короче говоря, все платы усилителей мощности, для которых требуются источники питания двойного напряжения с положительным и отрицательным током, могут питаться от этого источника питания (например, традиционные усилители мощности дискретных компонентов, LM1875, LM3886 и другие усилители мощности интегральной схемы), Следует учесть, что напряжение блока питания ниже максимально допустимого напряжения платы усилителя мощности.

Выход источника питания-это напряжение постоянного тока, которое может сохранить обычный контур выпрямителя и фильтра, который не только обладает более высокой эффективностью, более низким выделением тепла, И гораздо более низкое внутреннее сопротивление блока питания.

Фильтрующий конденсатор самого блока питания достаточен для ежедневного использования, либо можно добавить фильтрующую конденсаторную плату для увеличения ёмкости фильтра.

Этот блок питания специально разработан для цепи усилителя мощности, теплоотвод и Экранирование из чистого алюминия, волнистые помехи очень маленькие.

Технические характеристики

Размеры: 127*82*38
Вес: 300 г
Способ охлаждения: Естественное охлаждение
Пульсация на выходе: менее 150 мВ
Общая выходная мощность: 350 Вт
Диапазон регулировки выходного напряжения: 10%
Стабильность входящей линии: 0.5%
Стабильность нагрузки: 1%
Входное напряжение: 88 ~ 264 В переменного тока
Время старта, подъема, удержания: 200 мс, 50 мс, 20 мс входное напряжение 230VAC Выходная полная нагрузка
Сопротивление давлению: вход-выход 1,5 KVAC; Вход-оболочка 1,5 KVAC; Выход-оболочка: 500VAC
Сопротивление изоляции: вход-выход, вход-чехол 500VDC/100MOmega;
Рабочая температура и влажность: -20 ℃ ~ 60 ℃, 20% ~ 90% влажности без конденсата
Температура хранения: -40 ℃ ~ 60 ℃
Функция защиты: от перегрузки по току, от перегрузки
Стандарты безопасности: GB4943, UL60950, EN60950

Комплектация:

1 * плата импульсного источника питания

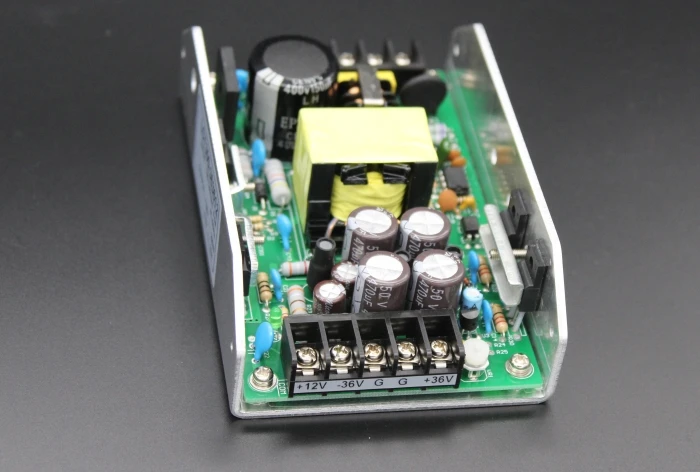

Выходной терминал: + 36 В, G, -36 в соответственно подключен к плате усилителя мощности +, 0, -, три терминала питания, + 12 В и G можно подключить к небольшому вентилятору, чтобы помочь теплоотдаче или цепи защиты динамиков и т. д. (2 Gs находятся внутри источника питания, если вы подключены, Вы можете подключиться к одному или другому, а можете соединить их вместе).

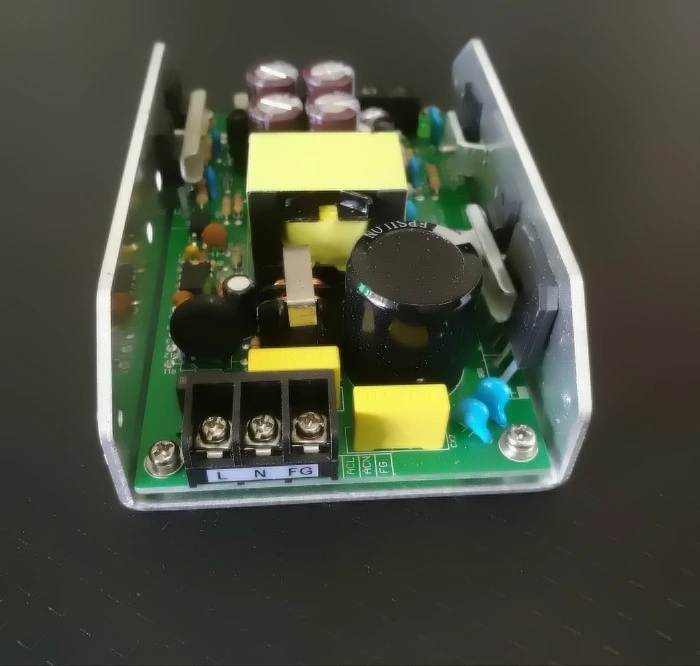

Входные клеммы: L и N подключаются соответственно к живым и нейтральным проводам вилки 220 в, а FG можно подключить к оболочке или проводу заземления.

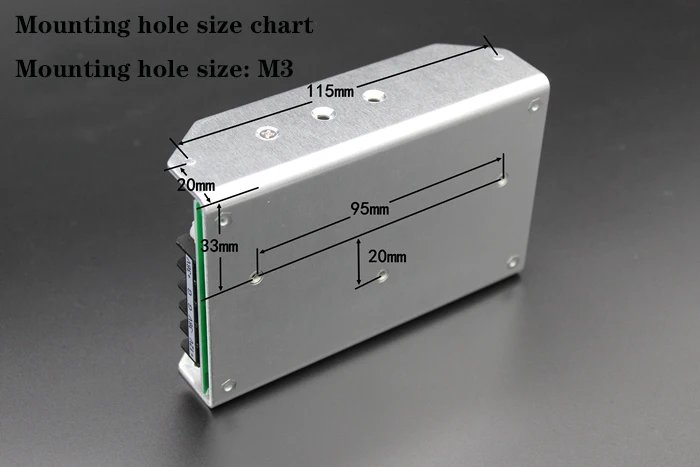

Используя радиатор и корпус из чистого алюминия, есть 3 фиксирующих отверстия М3 в середине дна, которые можно закрепить на шасси или на радиаторе большего размера.
Также есть 2 фиксирующих отверстия М3 с каждой из двух сторон, а также радиатор может быть установлен или зафиксирован сбоку.

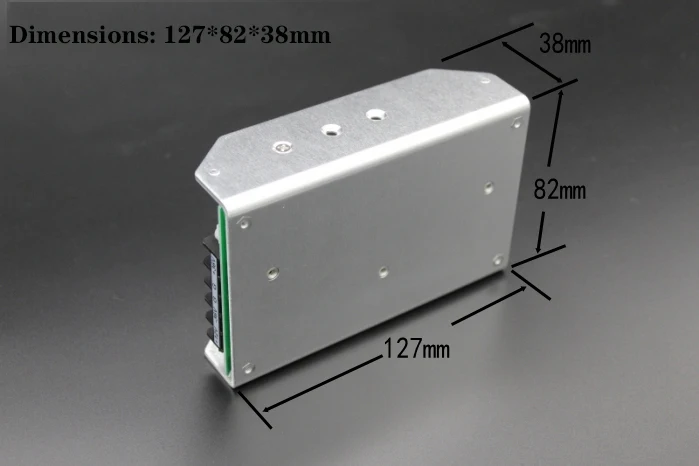

Размеры (длина * ширина * высота): 127 мм * 82 мм * 38 мм
