Металлическое шасси Wi-Fi версии 4WD для танка PS2 модель автомобиля TD900 сделай сам с

Металлическое шасси Wi-Fi версии 4WD для танка PS2 модель автомобиля TD900 сделай сам с

Исходный код и руководство:Gitnova.com

Теплая подсказка

Пожалуйста, загрузите инструкции по этой ссылке:

Руководство по установке:http:/tui.doit.am/smt/T200 t300T-Series Tank Assembly.pdf.zip

Автомобильное приложение:http:/tui.doit.am/sm t/com.sibo.blefiwi.ca r(car app).zip

Приложение управления PS2:http:/tui.doit.am/smt/Fast_Servo_PS2.zip

Руководство PS2:http:/tui.doit.am/smt/PS2 manual.zip

Схема платы управления:http:/tui.doit.am/smt/Схематическая Схема платы драйвера. Zip

Код контрольной платы:http:/tui.doit.am/smt/4-wayMotor16-wayServoCode.zip

Как выполнить загрузку: скопируйте ссылку -- Откройте веб-сайт --- вставьте ссылку, тогда появится Миссия загрузки.

Параметры шасси бака

Название: T900 Интеллектуальный гусеничный автомобиль/шасси танка

Материал: алюминиевый сплав

Колесо: металл

Трек: инженерный пластик

Размер изделия: около 550*280*110 мм (длина * ширина * высота)

Вес: около 2400 г

Цвет: золотистый, желтый/серебристый.

4-полосная мотор & 16 способ servo control board Особенности :(Примечание: различные платы управления цветом отправляются случайным образом)

Совместим с arduino;

Имитируемое управление 4ch DC мотор и 16ch сервопривод;

Может управляться с помощью wifi (DT-06), Bluetooth (HC-06) и PS2 станции;

Лучший выбор для шасси автомобиля с роботом и рукоятки робота;

Модуль расширения, штыревая панель описание и схема:

16 дорожных серводвигателей и 4 дорожных моторных приводов, с использованием TB6612 4 дорожных дисков, PCA9685 для 16 дорожных серводвигателей.

Извлеките Arduino UNO I/O pin;

Максимальное входное напряжение источника питания-15 В/постоянный ток;

Резервный Bluetooth и WIFI модуль розетки;

Запасная ручка PS2;

4 дорожный двигатель постоянного тока, одноканальный Максимальный ток привода 1.2A средний/3.2A пик;

16 дорожный серводвигатель, источник питания может быть переключен внешним/внутренним источником питания перемычки;

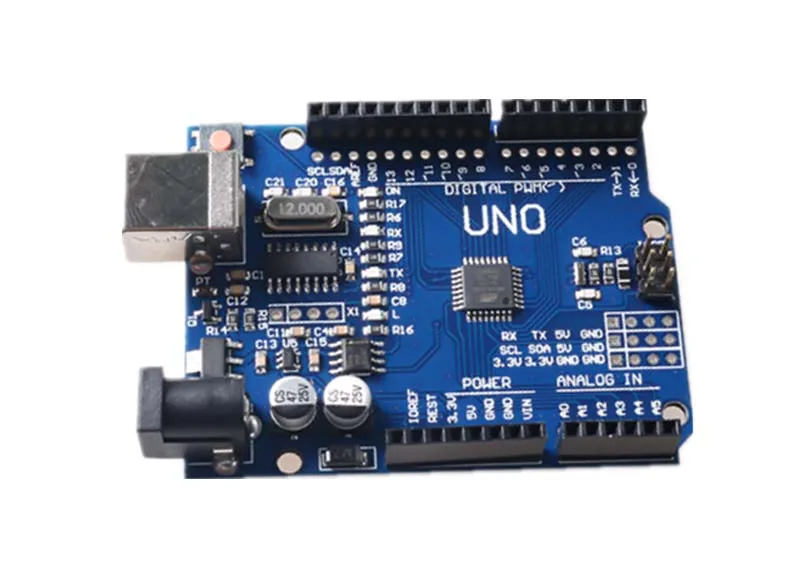

О плате Uno R3

О DT-06 Wifi модуле

Полностью совместим с оригинальным электрическим интерфейсом и физическим интерфейсом для последовательного прозрачного Bluetooth;

Встроенная промышленная прозрачная прошивка передачи V3.0 с стабильностью и надежностью с помощью веб-конфигурации;

Встроенный высокопроизводительный WiFi модуль ESP-M2 с размером: 34 мм * 17 мм * 4 мм;

Рабочее напряжение: 4,5 V ~ 6,0 V, TTL Рабочее напряжение: 3,3 V (совместим с 5,0 V);

Предоставленные Контакты: STATE, TXD, RXD,EN;

Средний ток: 80 мА; При отправке данных, это 170мА; Но это 20 мкА в режиме глубокого сна;

Поддержка последовательной команды;

Поддержка перепрограммируемого, прошивка OTA обновления;

Бесшовное, прозрачное передачи данных между серийные номера и Wi-Fi;

Встроенный веб-сервер HTTP, поддерживает настройки параметров на веб-странице;

Поддержка автоматического повторного подключения в режиме WiFi STA и TCP-клиенте;

Поддержка набора скорости передачи данных, бит данных, проверки паритета, стоп битов и/или времени субподряда;

Поддержка скорость передачи данных (бит/с): 300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/230400/460800/921600/1843200/3686400;

Поддержка AP enable, автономный SSID/пароль, Автономный IP и продолжительность сети;

Автоматическое сканирование периферийной точки доступа Wi-Fi, поддержка включения STA, DHCP, Автономный IP;

Поддержка TCP сервера, TCP клиента, UDP сервера, UDP клиента и UDP местного вещания;

Поддержка разрешения DNS автоматически для удаленного адреса;

Поддержка проверки статуса по команде;

Предоставьте IO4, чтобы показать статус WiFi;

Рабочая температура: -40 ℃-125 ℃;

Применение: умный дом, беспроводное подключение данных и прозрачная передача, умное управление автомобилем, беспроводной Серийный принтер, светодиодный светильник, промышленное управление и т. Д.

О HC-06 модели Bluetooth

Комбинированный режим: два модуля автоматически устанавливают связь при включении. Режим размещения ПК: сопряжение модуля с bluetooth-ключом непосредственно в качестве виртуального сериала.

Прототип Bluetooth: спецификация Bluetooth v2.0 + EDR

Частота: 2,4 GHz ISM полоса

Модуляция: GFSK(Gaussian Shift Keying)

Мощность излучения: ≤ 4dBm, класс 2

Чувствительность: ≤-84dBm при 0.1% BER

Скорость: асинхронный двигатель: 2,1 Мбит/с (макс.) / 160 кбит/с, синхронный: 1 Мбит/с 1 Мб/с

Безопасность: аутентификация и шифрование

Профили: последовательный порт Bluetooth

Чип CSR: Bluetooth v2.0

С волнами длинного диапазона: 2,4 ГГц-2,8 ГГц, ISM полоса

Протокол: Bluetooth V2.0

Класс мощности: (+ 6 дБм)

Чувствительность приема: -85dBm

Напряжение: 3,3 (2,7 V-4,2 V)

Ток: паринг-35 мА, подключен-8 мА

Температура: -40C ~ + 105C

Определяемая пользователем скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800,921600 ,1382400.

Размер: 26,9 мм * 13 мм * 2,2 мм

Параметры двигателя

9-12 В 150 об/мин

Пластиковые съемные параметры трека

Параметры колеса металлического подшипника

Параметры металлического приводного колеса

Соревнования;

Выпускной дизайн;

Инженерный прототип;

Проект робота;

DIY творения

Список посылка: (разные варианты, разные цены)

TD900 шасси бака: 1 комплект

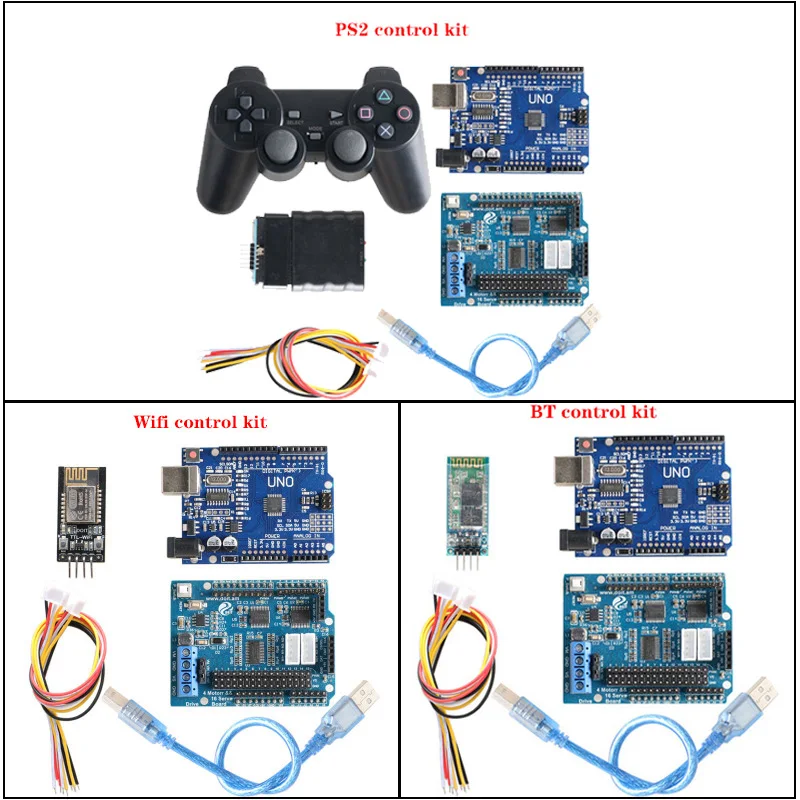

Комплект управления: 1 комплект (дополнительно: PS2/Wifi/BT)

Примечание: товар отправляется без сборки.

Доставка без аккумулятора!

Размер может иметь 2-3 мм Возможны погрешности при ручном измерении.

Чтобы увидеть конечный цвет см. наши товары которые есть в наличии. Перед покупкой пожалуйста ознакомьтесь со следующей информацией. Спасибо!

Из-за монитора компьютера и фактической яркости съемки и по другим причинам, будет определенная разница в цвете.

Различные партии продуктов будут иметь тонкий внешний вид в соответствии с реальной ситуацией. Его функция не будет иметь никакого влияния.

Для удобства доставки товар Разобранный;
