100 шт. артикул RL75-1S диаметром 30 мм внешний диаметр 1 32 |

100 шт. артикул RL75-1S диаметром 30 мм внешний диаметр 1 32 |

Технические данные

(Переход: 1 см = 10 мм = 0,39 дюйма)

-----------------------------------------------

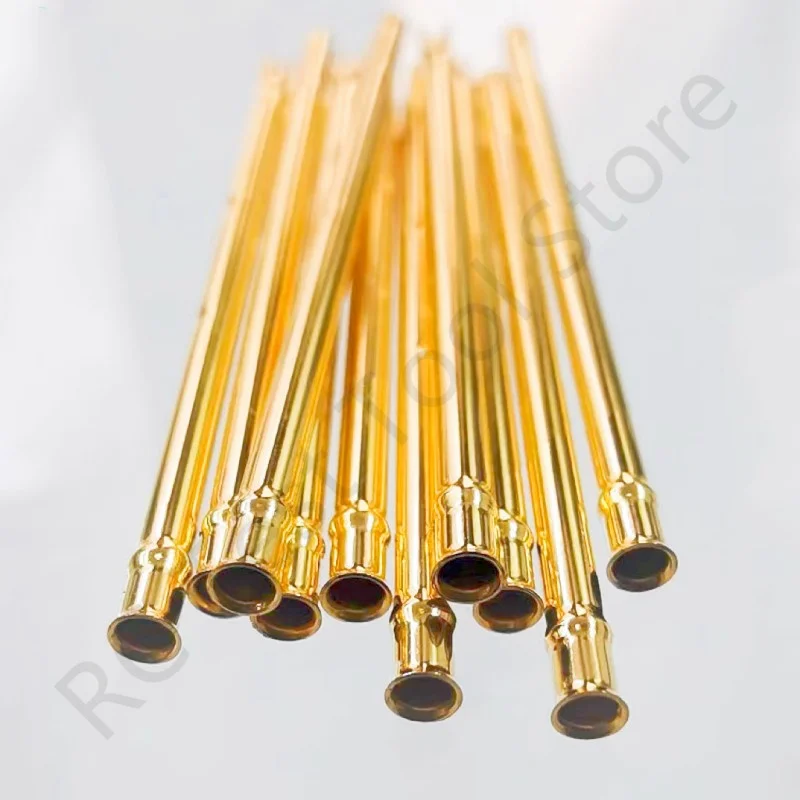

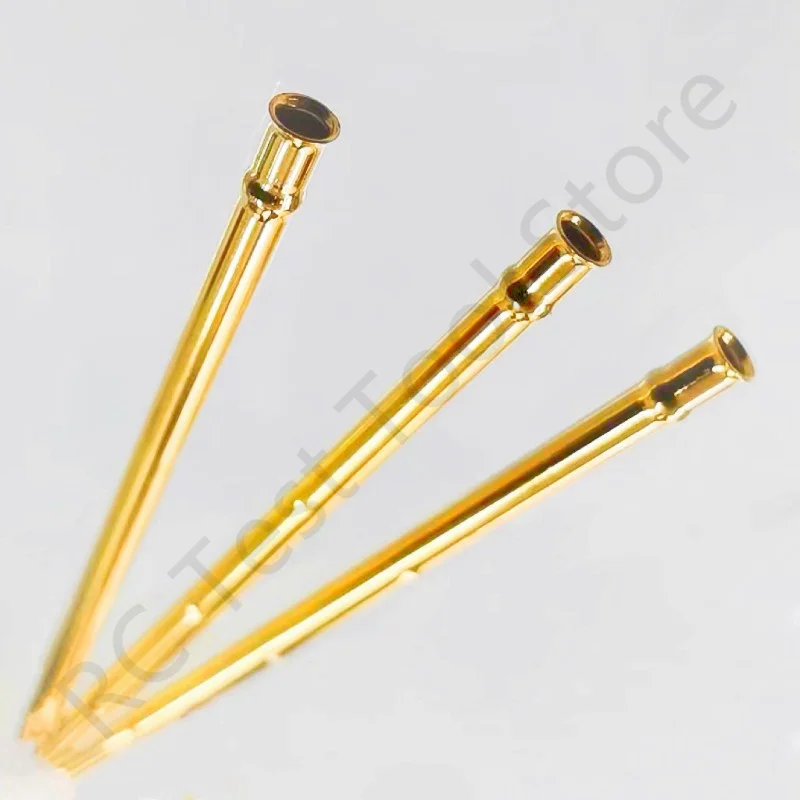

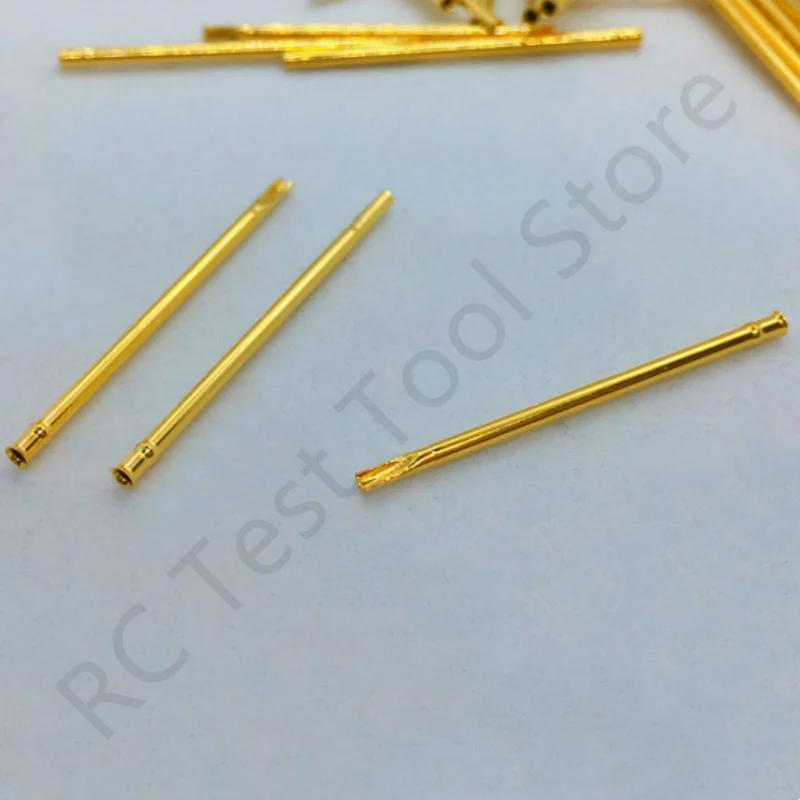

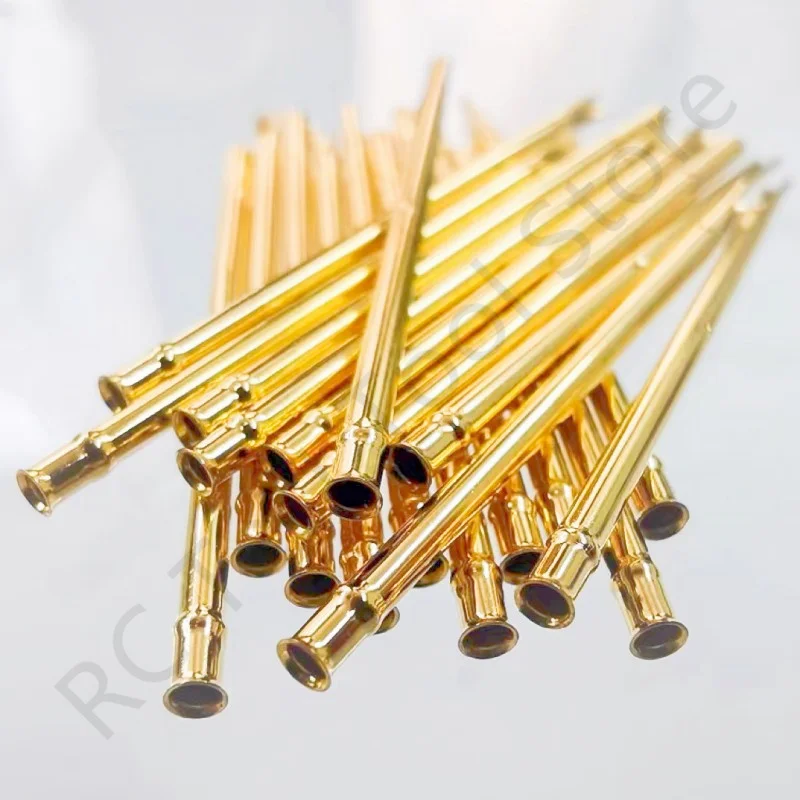

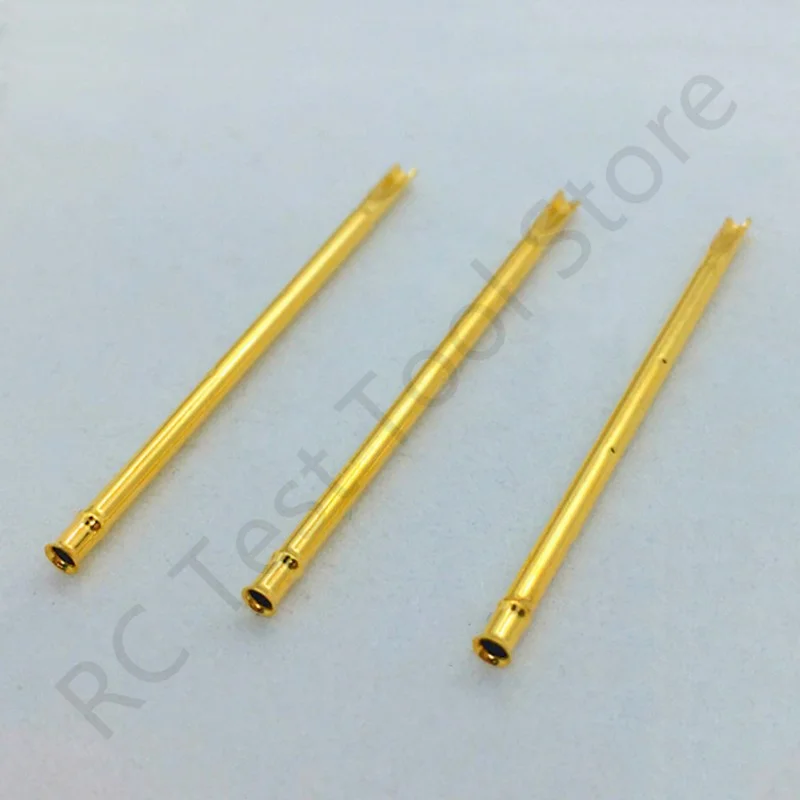

Название продукта: Штепсельная розетка для зонда теста весны ИКТ/ФКТ

Номер модели: RL75-1S

Тип розеточного соединения: Паяльный разъем

Цвет: золотой

Материал поверхности: золото

Общая длина: 30 мм

Наружный диаметр: 1,32 мм

Диаметр воротника: 1,55 мм/1,50 мм

Высота воротника: 2,5 мм

Диаметр монтажного отверстия: 1,40 мм

Содержимое пакета

100 шт. X розетка

Вес 100 шт.: Около 12,5 г

Инструкции по использованию сосудов

1. Простота установки и снятия: для легкой замены испытательного зонда, когда у зонда возникли проблемы по истечении срока службы, или обслуживания испытательных приспособлений для продления срока службы вашей испытательной станции., можно быстро заменить.

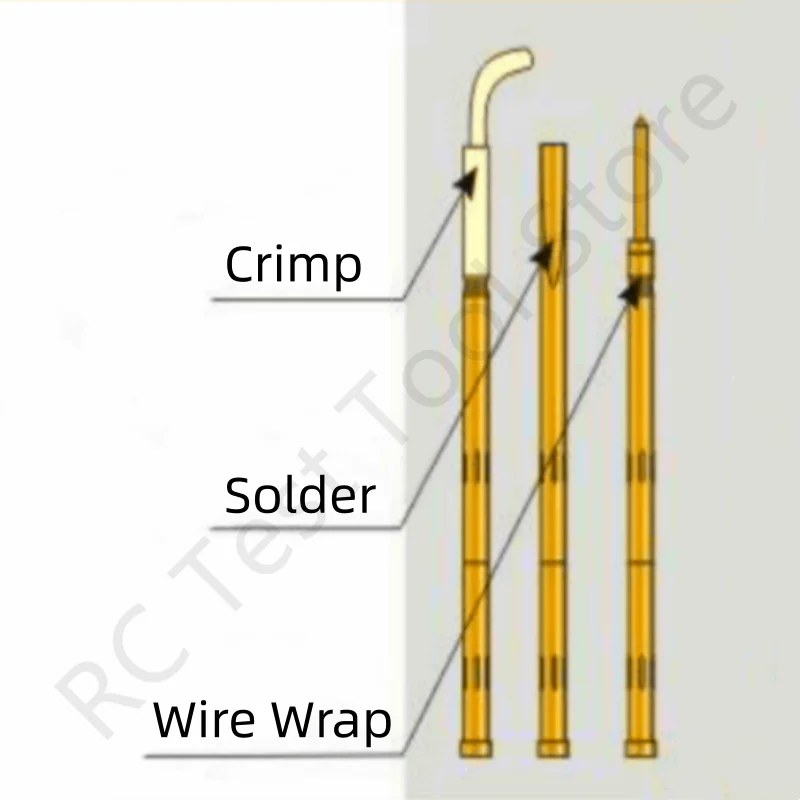

2. Широко используется: несколько типов соединений розеток, включая проволочную обмотку, припой, обжим и т. Д. Используется для проверки проводимости, проверки стабильности и долговечности.

3. Розетка используется для вставки тестового зонда. Использование высококачественных материалов с золотым покрытием из латунной трубки может сыграть лучшую роль в передаче.

Обратите внимание, что внутри розетки нет пружины, она не эластичная.

FAQ-часто задаваемые вопросы

Проверка в цепи(ИКТ) включает в себя измерение всех отдельных компонентов сборки. Неисправные компоненты обнаруживаются и при необходимости могут быть заменены.

Функциональная проверка(FCT) проверяет функции сборки на 100%, как задумано. Испытательная среда имитирует предполагаемую область применения, и проверяется электрическое поведение сборки.

Для оптимального выполнения задачи контактирования доступно множество различных тестовых зондов. Они отличаются вВысота установки, Размер сетки(Возможное расстояние между зондами),Совет по стилю, И тип подключения. Электрическое соединение часто осуществляется через чашку припоя, столб для обертывания проводов, а также с кабелем или без него.

PCB (печатная плата), также известная как DUT, PCB или сборка. Печатная Плата оснащена электронными компонентами и может быть найдена практически в каждом электронном устройстве. Чтобы проверить, расположены ли отдельные компоненты в нужном месте или правильно ли они функционируют,Печатная платаОбычно необходимо проверить перед использованием или установкой.

Выбор подходящего стиля наконечника является одним из наиболее важных факторов при выборе правильногоТестовый щуп. Многие стили наконечников можно использовать для нескольких приложений. Базовая классификация может быть сделана в отношении геометрииКонтрольные точки, НапримерКоврик, Через, БулавкаИлиПосты. Кроме того, испытательная точка может различаться по ее размеру и состоянию поверхности (окисление, чистота или загрязнение остатками от процесса пайки). В зависимости отДУТИ условия испытаний, может потребоваться попробовать несколько стилей советов иПружинные силыДля того, чтобы найти оптимальное сочетание.

Высота установки-это расстояние между наконечником зонда тестового зонда в исходном положении (без нагрузки) иПластина зонда. Высота установки определяется поРозетка. В зависимости от того, контактируют ли тестовые площадки или контакты компонента, разныеШтрихиПроисходит во время контакта. В критических случаях рекомендуется соответствующим образом регулировать высоту установки.

Термин сетка описывает расстояние между двумяКонтрольные точкиНа печатной плате (PCB) или Тестируемом устройстве (DUT), или расстояние между двумя компонентными контактами или разъемами. На основеТестовый щуп, Расстояние определяется как центр одного монтажного отверстия до центра следующего монтажного отверстия наПластина зонда. Существуют международно признанные расстояния сетки, которые производители печатных плат и разъемов соблюдают. Поскольку определение основано на Британских единицах, а не на метрических единицах, размер сетки дается в дюймах. Размеры сетки иногда очень малы, поэтому используется размер сетки 1/1000 дюйма. 1/1000 дюйма также обозначается какMil.

Наиболее распространенными размерами сетки являются:

40 мил = 1,0 мм

50 мил = 1,27 мм

75 мил = 1,91 мм

100 мил = 2,54 мм

Примечание
