Плата контроллера Latumab для LM200WD3-TLA1 / LM200WD3-TLA3 LM200WD3 LVDS 20 "ЖК-дисплей 1600 × 900 HDMI + DVI VGA

Плата контроллера Latumab для LM200WD3-TLA1 / LM200WD3-TLA3 LM200WD3 LVDS 20 "ЖК-дисплей 1600 × 900 HDMI + DVI VGA

Плата контроллера Latumab для LM200WD3-TLA1 / LM200WD3-TLA2 / LM200WD3-TLA3 / LM200WD3-TLA4 / LM200WD3-TLA5 LVDS, ЖК-дисплей 20 дюймов, матрица 1600 × 900, HDMI + DVI + VGA, плата драйвера

Плата контроллера LCD:

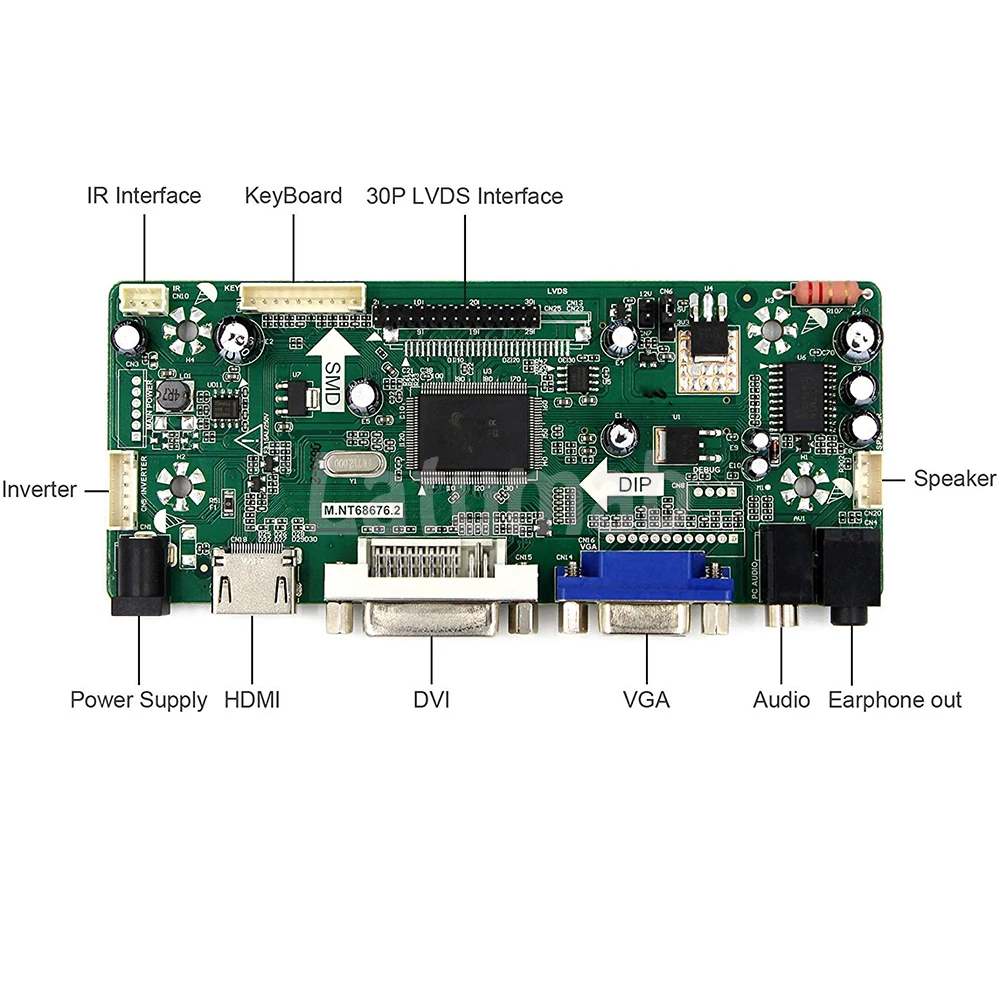

HDMI + DVI + VGA + аудио ЖК-плата работает для ЖК-экрана интерфейса LVDS

Адаптер питания ЖК: 12V/3A ~ 12V/4A.

Резервная модель <1 Вт

Поставляется в режиме ожидания, когда нет входного сигнала

Видеовход: HDMI DVI VGA

Экранное меню: автоматический язык контрастности яркости и т. д.

Язык: Русский Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 125 мм x 58 мм x 17 мм

Совместимость с:

LM200WD3-TLA1

LM200WD3-TLA2

LM200WD3-TLA3

LM200WD3-TLA4

LM200WD3-TLA5

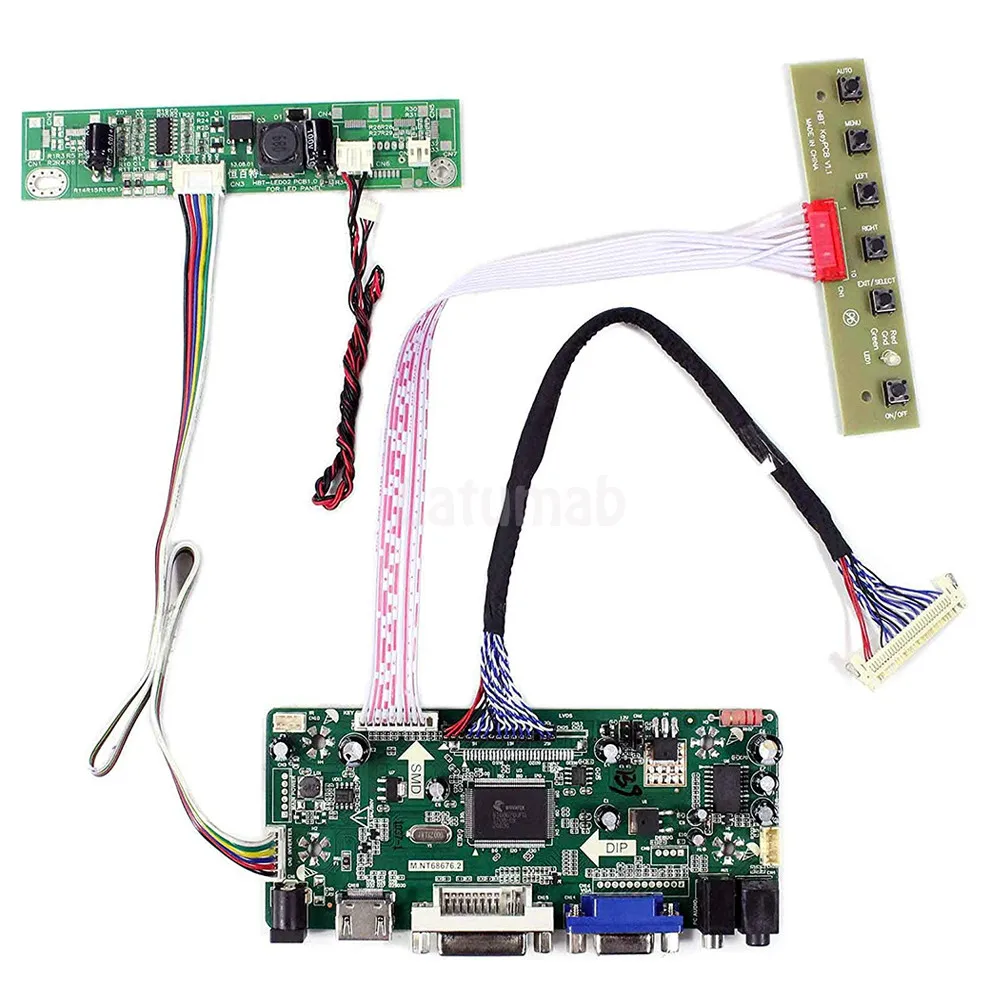

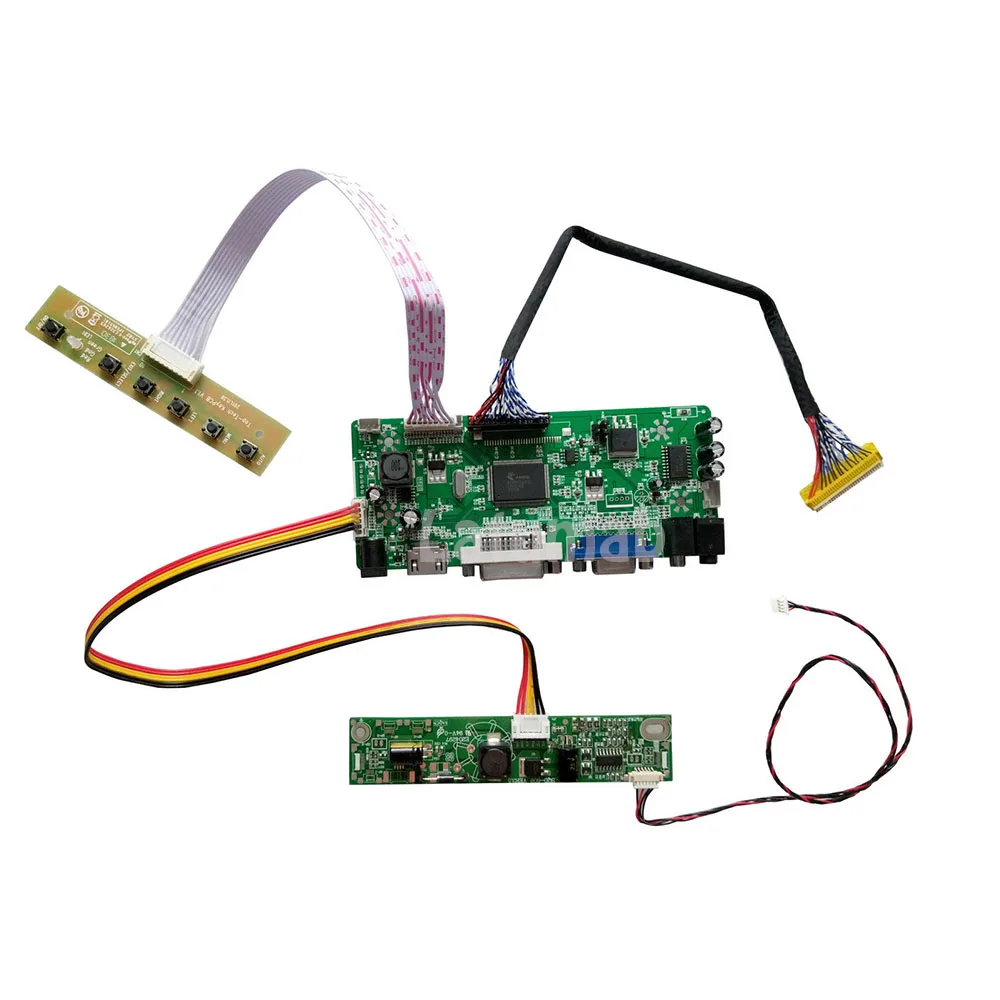

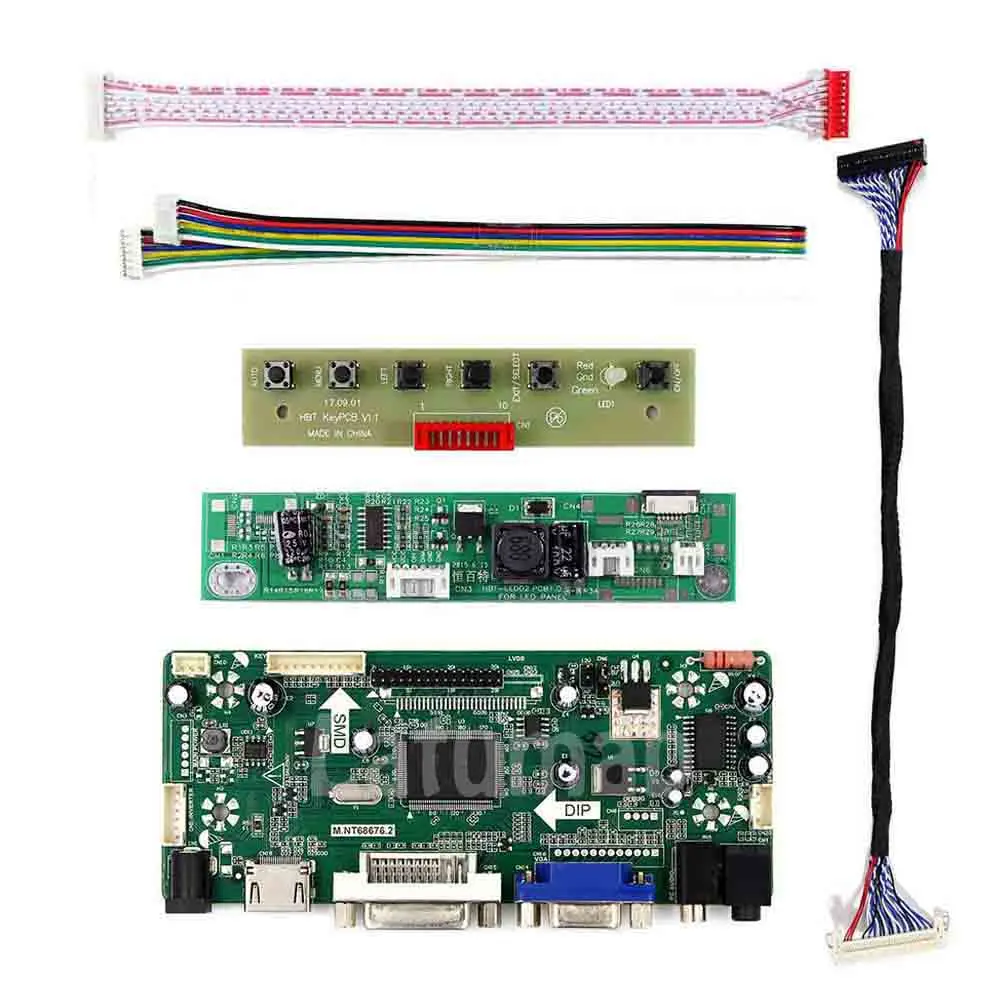

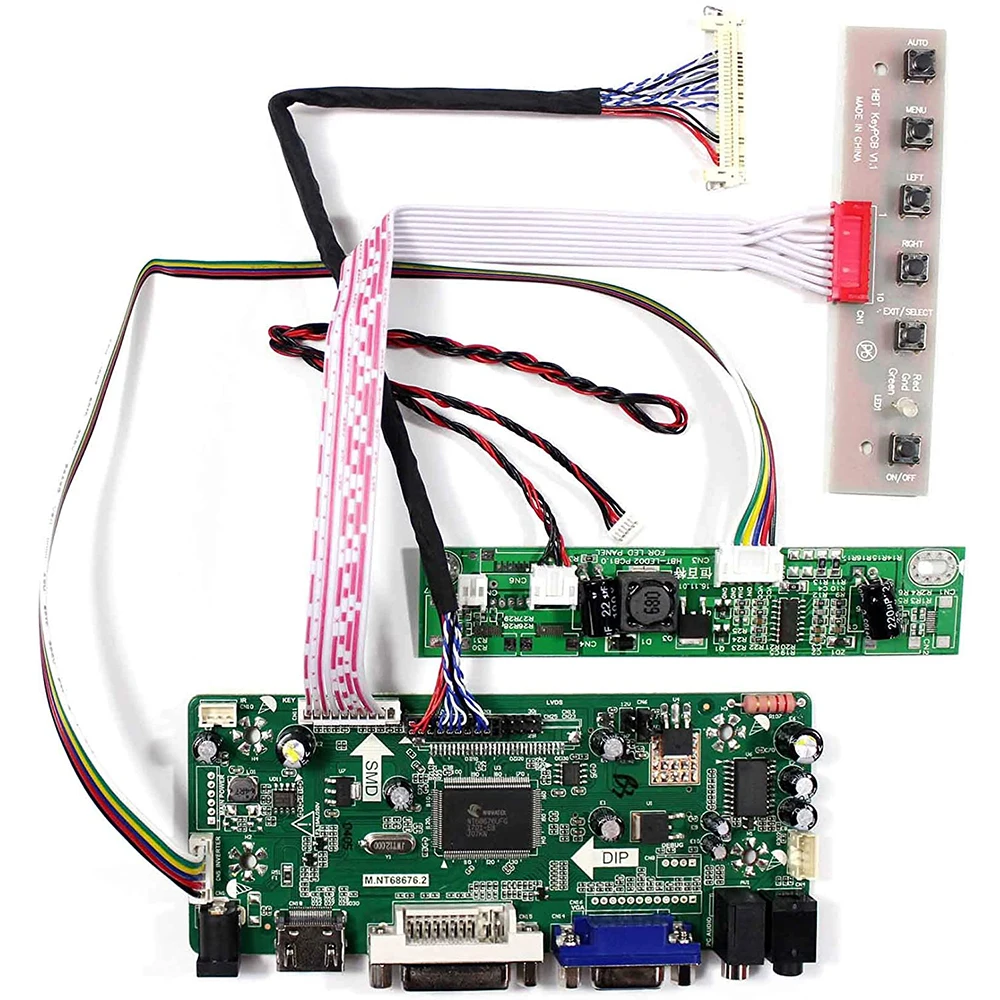

Комплектация:

1 × плата контроллера HDMI + DVI + VGA + аудио LCD M.NT68676

1 × светодиодная плата инвертора

1 × сигнальный кабель

1 × сигнальный кабель LVDS

1 × Клавиатура с кабелем

Обратите внимание:

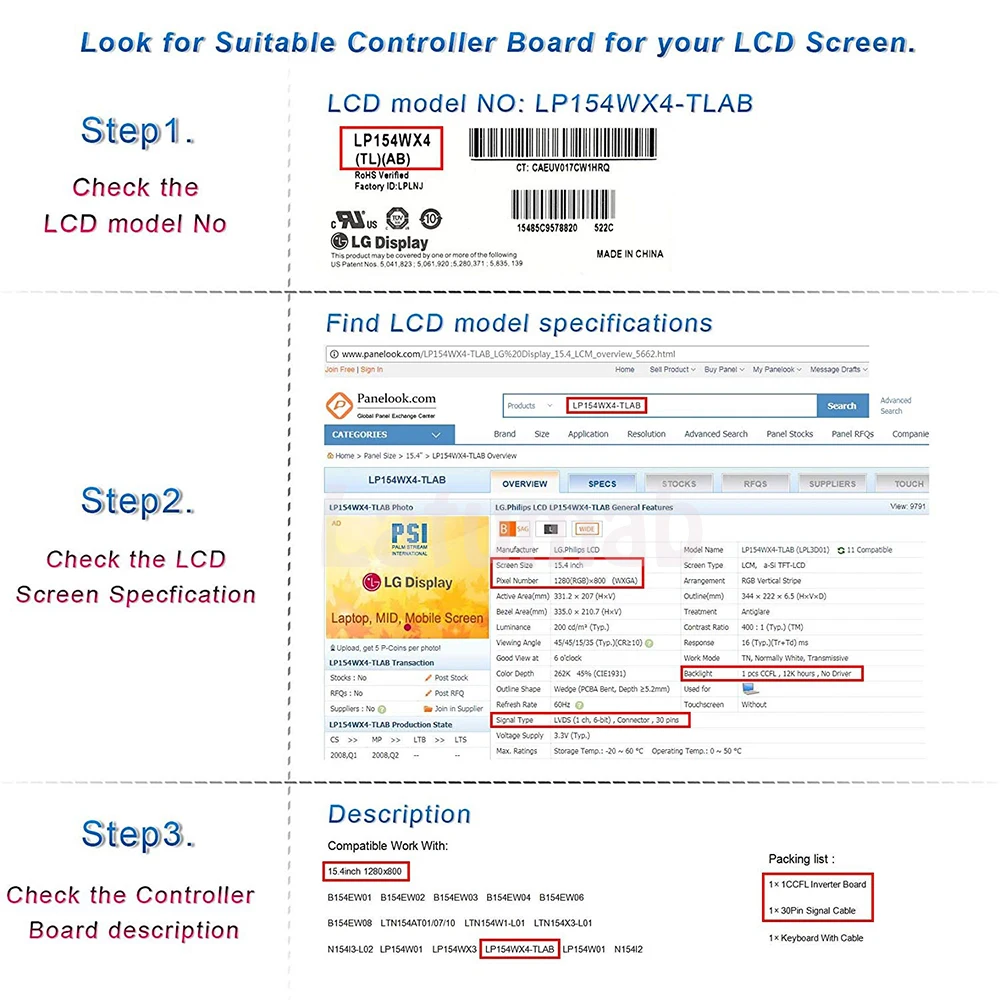

* Если вы не уверены в модели, пожалуйста, свяжитесь с нами напрямую.

* Для питания ЖК-адаптера требуется 12 В 3 А, не входит в комплект; Если вам нужно купить адаптер питания, пожалуйста, свяжитесь с нами.

* Фотографии только для справки. Мы подберем соответствующую доску в соответствии с заказанной моделью.

FQA:

В1: ЖК-экран показывает черный экран после включения питания.

-- A1: 1. Пожалуйста, подтвердите, подключен ли кабель задней подсветки экрана к панели усилителя (плата инвертора). Если нет, подключите его и снова включите питание.

2. Сделайте некоторый тест на обмен: измените входной сигнал для тестирования; Измените адаптер питания для тестирования; Измените источник сигнала для тестирования; Измените кабель сигнала для тестирования; Измените ЖК-экран для тестирования. И так далее.

В2: сигнальный кабель не может подключаться к разъему экрана.

-- A2: если ваш экран-экран разъема eDP, но вы купили плату, которая подходит для экрана разъема LVDS. Например, если ваш экран LP156WX4-TP(X), но вы получаете плату контроллера, которая подходит для платы контроллера LVDS, например LP154WX4-TL(X), он не будет соответствовать вашему экрану. Затем, пожалуйста, выберите причину возврата «получить не тот товар». Или сначала свяжитесь с продавцом.

В3: изображение на ЖК-экране отображается неправильно или показывает белый экран. Или светодиодный клавиатуры попеременно мигает красным и зеленым.

-- A3:1. Убедитесь, что сигнальный кабель, который подключается к разъему ЖК-экрана в правильном направлении. (От Pin1 до Pin1, некоторые панели разъема кабеля могут быть собраны в двух направлениях, поэтому иногда при изменении его в обратном направлении, он будет работать хорошо)

2. Убедитесь, что разрешение ЖК-экрана совпадает с разрешением платы ЖК-контроллера (обратитесь к ссылке на покупку платы контроллера, которая пометила совместимое разрешение, используйте Тип экрана для поиска в сети для подтверждения разрешения поддержки), если нет, свяжитесь с продавцом, Некоторые платы после обновления прошивки устранят эту проблему.

В4: ЖК-экран имеет изображения, но очень темный. (Используйте светильник фонарь, чтобы проверить, есть ли изображение внутри экрана)

-- A4: пожалуйста, подтвердите, подключен ли кабель задней подсветки экрана к инверторной плате (усилительная плата). Если состояние подключения нормальное, может быть, плата инвертора сломана, если уловили эту проблему, пожалуйста, свяжитесь с нами, мы можем отправить вам замену.

В5: дисплей продолжает перезапуск после включения питания.

-- A5: входной ток адаптера питания слишком мал, пожалуйста, измените адаптер на больший выходной ток (2A или больше 2A)

В6: Включите, через несколько секунд дисплей переходит на черный экран.

-- A6: если вы не подключите сигнальный кабель (без источника ввода), он перейдет в режим ожидания через несколько секунд питания. Подключите входной сигнал при включении питания и используйте клавиатуру для переключения на соответствующий канал.

В7: когда сигнальный кабель не подключен к ЖК-дисплею, питание на плате, светодисветодиодный клавиатуры красный или зеленый. А затем при подключении кабеля к ЖК-экрану, светодиод клавиатуры выключается.

-- A7: это связано с неправильным определением сигнального кабеля, свяжитесь с продавцом для подтверждения наличия у продавца совместимого сигнального кабеля для ЖК-экрана.

В8. : Компьютер обнаруживает, что плата драйвера подключена, но ЖК-экран не отображается.

-- A8: если подключен сигнал HDMI или DVI. Установите на компьютере, чтобы убедиться, что выход HDMI DVI доступен.

В9: разрешение не поддерживается.

-- A9:1. Измените на другие разрешения, чтобы подтвердить, могут ли они отображаться в обычном режиме или нет.

2. Разрешение на входе не соответствует разрешению дисплея ЖК-меню, это связано с тем, что плата контроллера ЖК-экрана пишет общее разрешение, соответствующее специальному разрешению, И меню пульта управления Отображает общее разрешение. Если вы хотите отображать одинаковое разрешение, необходимо изменить данные EDID на ЖК-экране. Если вы столкнулись с этой ситуацией и нуждаетесь в ее улучшении, пожалуйста, свяжитесь с нами.

В10: на экране отображается несколько цветовых изображений, которые меняются, когда вы просто питаете плату или цвет экрана показывает заводской режим OSD при включении питания и вводе сигнала на плату.

-- A10: это заводской режим, пожалуйста, помогите использовать клавишу включения/выключения клавиатуры, чтобы выключить плату, затем включить, он автоматически выйдет из заводского режима, И будет работать как обычно.

В11: оригинальный кабель ЖК-экрана не может быть подключен к плате контроллера.

-- A11: Удалите оригинальный сигнальный кабель, который поставляется с ЖК-экраном, и используйте кабель, который мы предоставили вместе с платой контроллера.

В12: для платы типа C, после подключения типа C, на ЖК-экране нет сигнала.

-- A12: подтвердите ссылку на покупку. Если один Type-C используется для питания, а другой используется в качестве входного сигнала, оба типа C должны быть подключены.

В13: когда использовать Type-C подключение к телефону, он не может включить или яркость очень низкая.

-- A13: 1. Входной ток мобильный телефон недостаточно, и невозможно ввести Достаточный ток, чтобы обеспечить работу пульта управления во время передачи сигналов.

2. При включении телефона включается яркость по умолчанию. Недостаточно входного тока мобильный телефон. К пульту управления необходимо подключить дополнительный адаптер питания.

В14: основной чип горячий.

-- A14: температура новой платы составляет менее 70 градусов Цельсия (150 градусов по Фаренгейту) при комнатной температуре. Если вас беспокоит теплоотвод, вы можете добавить теплоотвод.
