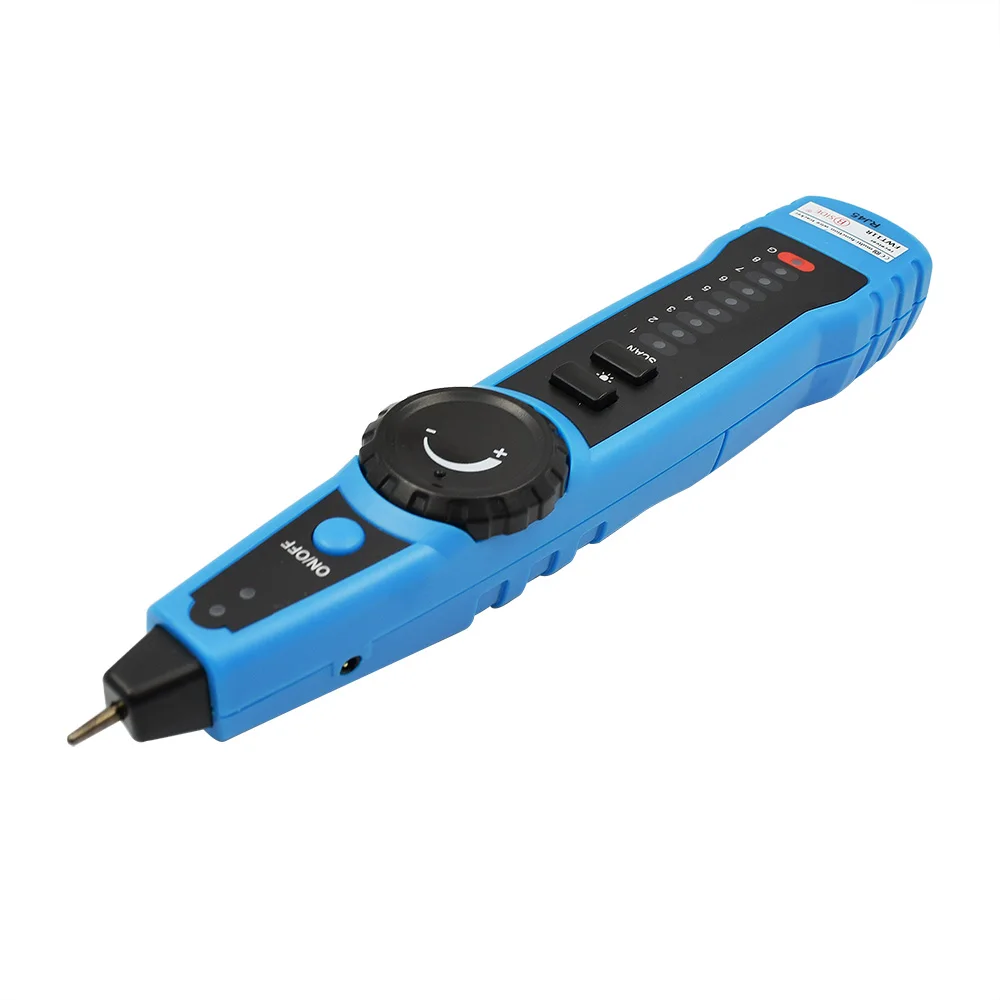

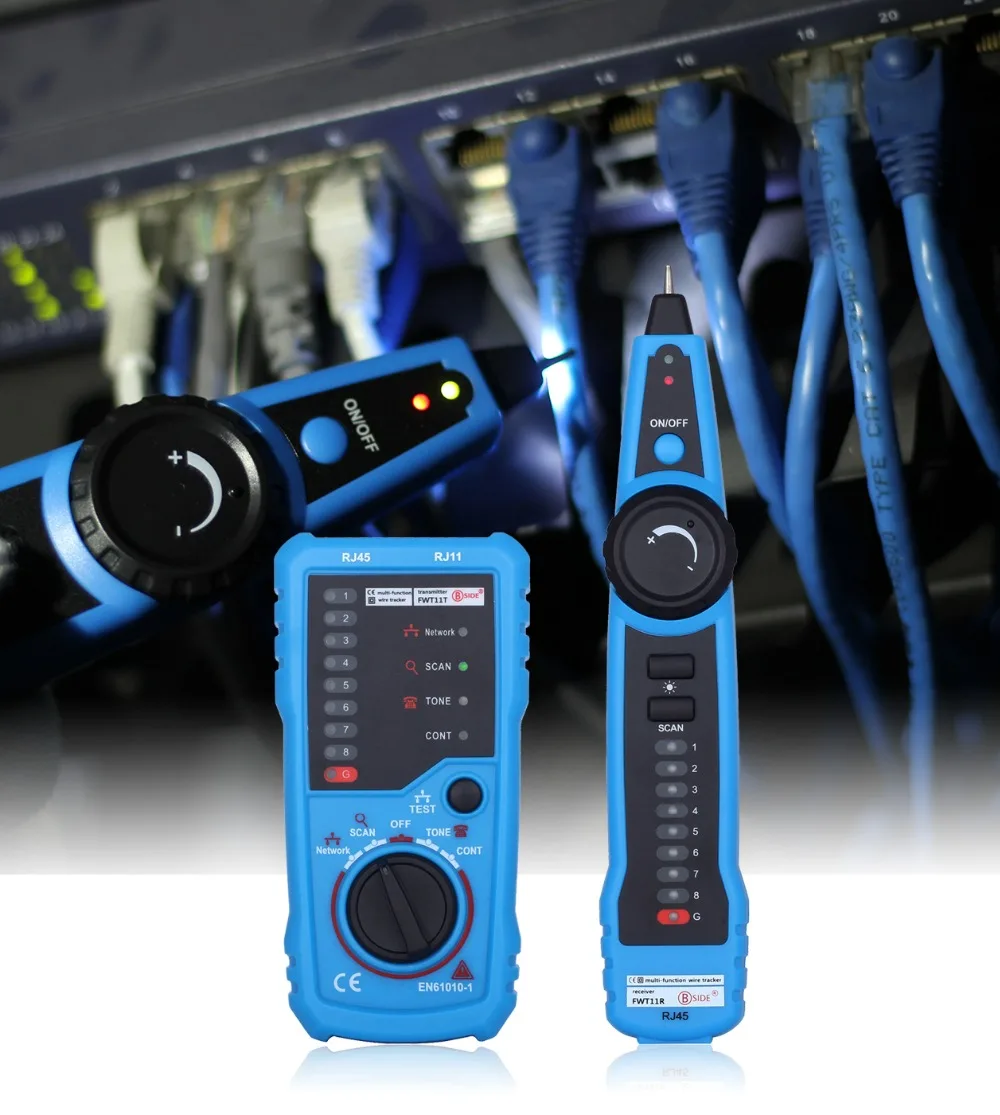

Высокое качество RJ11 RJ45 Cat5 Cat6 телефонная линия трекер тонер ethernet LAN Сетевой кабель тестер детектор Трассировка инструмент

Этот инструмент представляет собой многофункциональный ручной инструмент для тестирования кабеля. Он имеет расширенные типы кабелей и несколько функций и имеет широкий спектр применений. Это необходимый инструмент для тестирования телекоммуникационной инженерии, электропроводки и обслуживания сети персонала.

Особенности:

1. 100% Новинка и высокое качество!
2. Отслеживание проводов: Трассировка RJ11, RJ45, кабеля или других Металлических проводов (через адаптер).
3. Точку останова можно найти легко и быстро, не открывая крышку провода.
4. Схема сетевого кабеля: судите о коротком замыкании, открытом замыкании, открытом замыкании и пересечении.
5. Проверьте уровень линии, положительный и отрицательный.
6. Состояние проверки телефонной линии: проверка рабочего состояния телефонной линии (холостого хода, звонка и выключения) и определение кончика и кольцевых линий.
7. Проверьте непрерывность проводов.
8. RJ11 RJ45 кабель в источнике питания
1. Температура
Рабочая температура: 0 °C ~ 40 °C, максимальная относительная влажность 80% (без конденсации)
Температура хранения: -10 ~ 50 °C, максимальная относительная влажность 80% (без конденсации, батарея не входит в комплект)
2. Высота: <2000 м (метров)
3. Взрывозащищенный класс: IP 40
4. Расстояние передачи сигнала: около 300 м

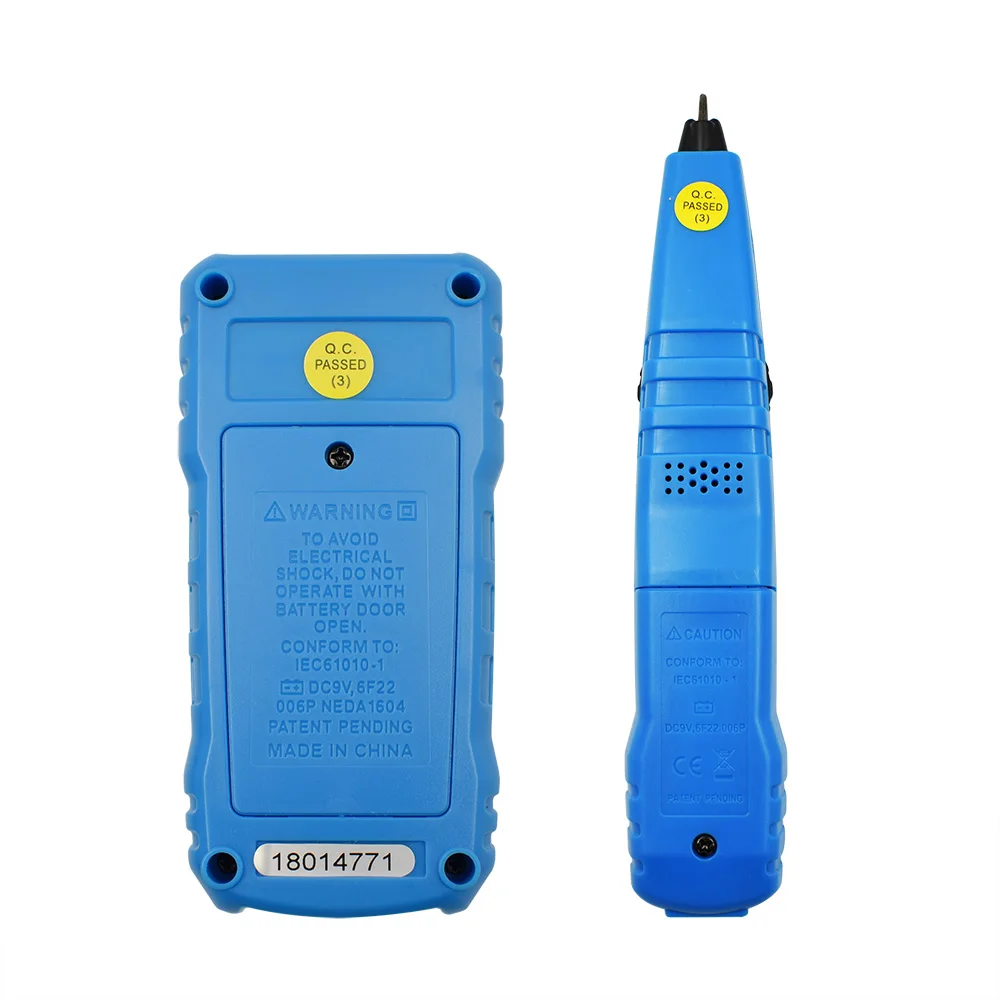

5. Батарея излучатель: 6F22/9В; Приемник: 6F22 / 9 В (не прилагаются)
6. Цвет: синий и черный

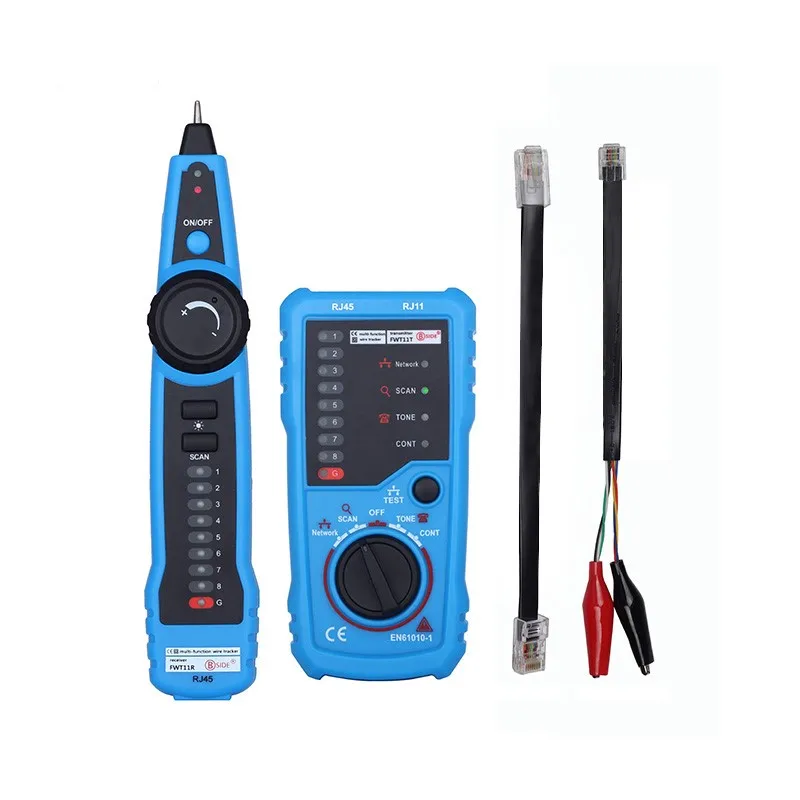

Посылка включает в себя:
1 излучатель FWT11
1 приемник FWT11
1 x Кабель-адаптер
1 кабель адаптера RJ45
1 х Наушники
1 х Руководство

Если есть проблема с продуктом, пожалуйста, оставьте сообщение, прежде чем давать вам плохие отзывы.

Спасибо за понимание

Кстати, если вам нравится наш магазин, пожалуйста, добавьте наш магазин в ваши любимые магазины, вы можете получить нашу информацию о новом прибытии и скидках вовремя.


Многофункциональный тестер проводов

Отлично работает при включении кабеля RJ45 RJ11

Стабильная прочная безопасность

Отлично работает при включении кабеля RJ45 RJ11

1) провод трассировки RJ11, RJ45, кабели или другой металлический провод (через адаптер).

2) легко и быстро найти точку останова, не открывая крышку провода.

3) сетевой кабель: судите о коротком замыкании, разрыве цепи, открытом замыкании и пересечении.

4) уровень тестовой линии, положительная и отрицательная полярность.

5) состояние проверки телефонной линии: проверка рабочего состояния телефонной линии (холостого хода, звонка и выключения) и наконечника и кольцевой линии.

6) Проверьте непрерывность провода.

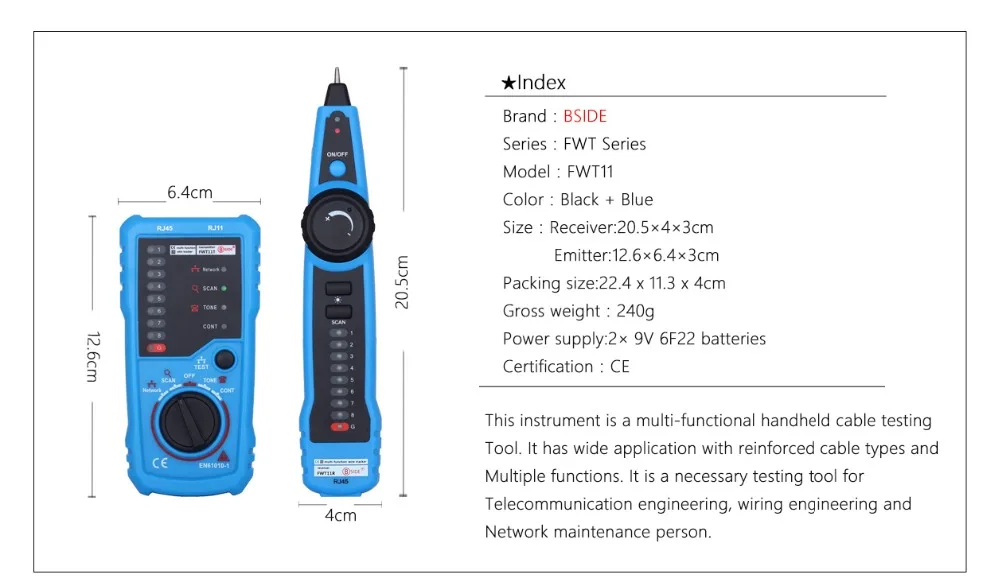

Общие технические параметры

Температура

1) Рабочая температура: 0 °C ~ 40 °C, максимальная относительная влажность 80% (без конденсации)

2) Температура хранения:-10 ~ 50 °C, максимальная относительная влажность 80% (без конденсации, батарея не входит в комплект)

3) Высота:<2000 м (метр)

4) Степень защиты от взрыва: IP 40

5) Расстояние излучающего сигнала: 300 м или около того

6) класс безопасности: IEC61010 -1 600V CAT III, класс загрязнения II.

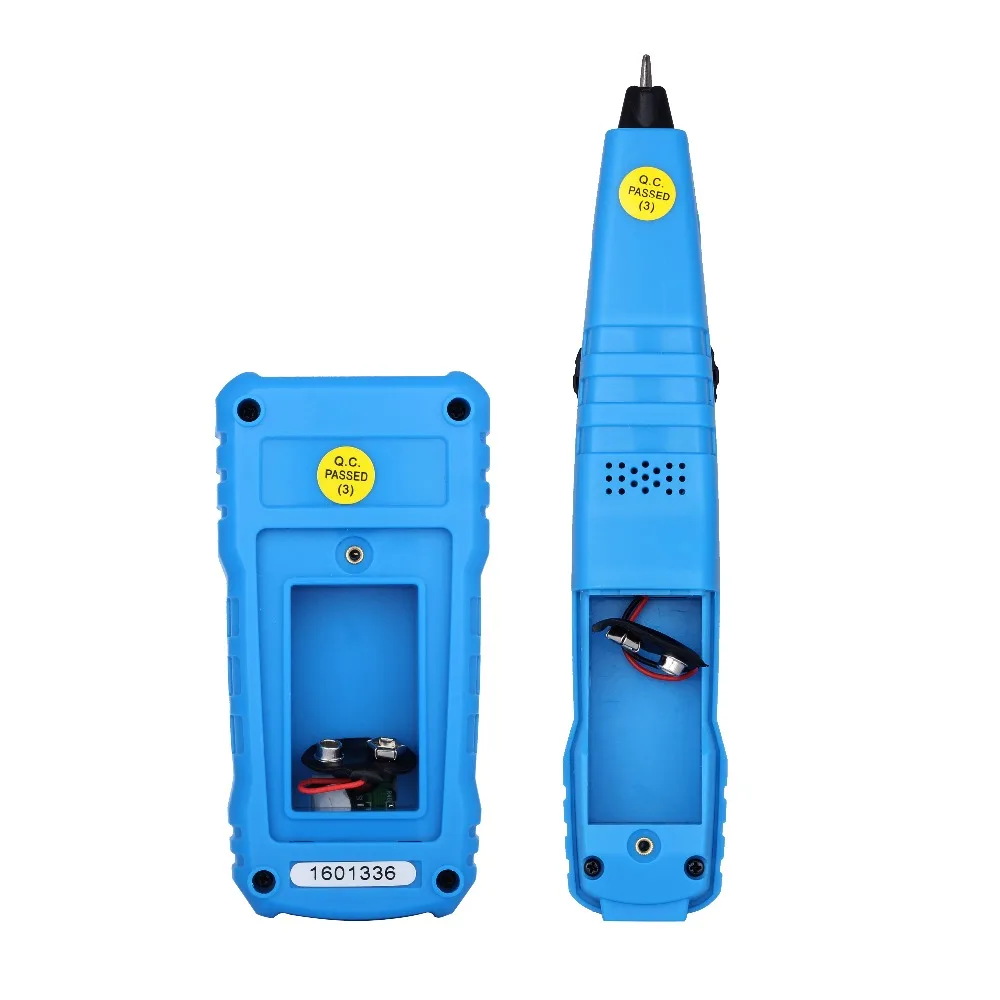

7) батарея

8) Источник света: 6F22/9В; Приемник: 6F22/9V

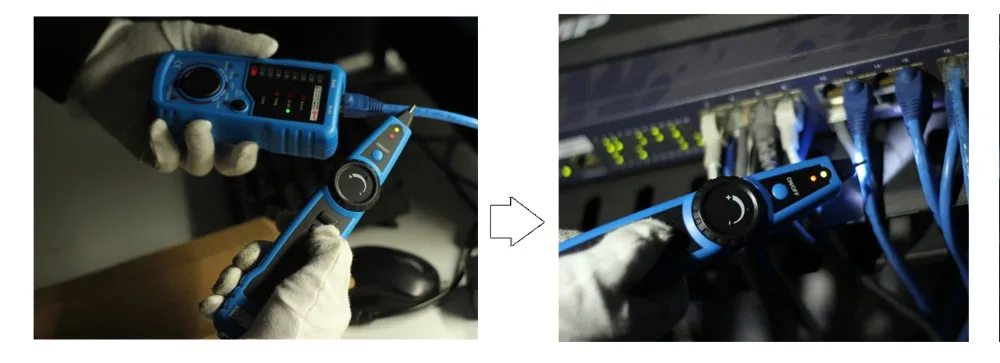

1. Отслеживание проводов

Эта функция способна быстро найти нужные линейные пары среди множества. Он адаптируется к сетевому кабелю RJ 45 терминала, телефонной линии RJ11 терминала. Через адаптер можно проверить другие металлические провода.

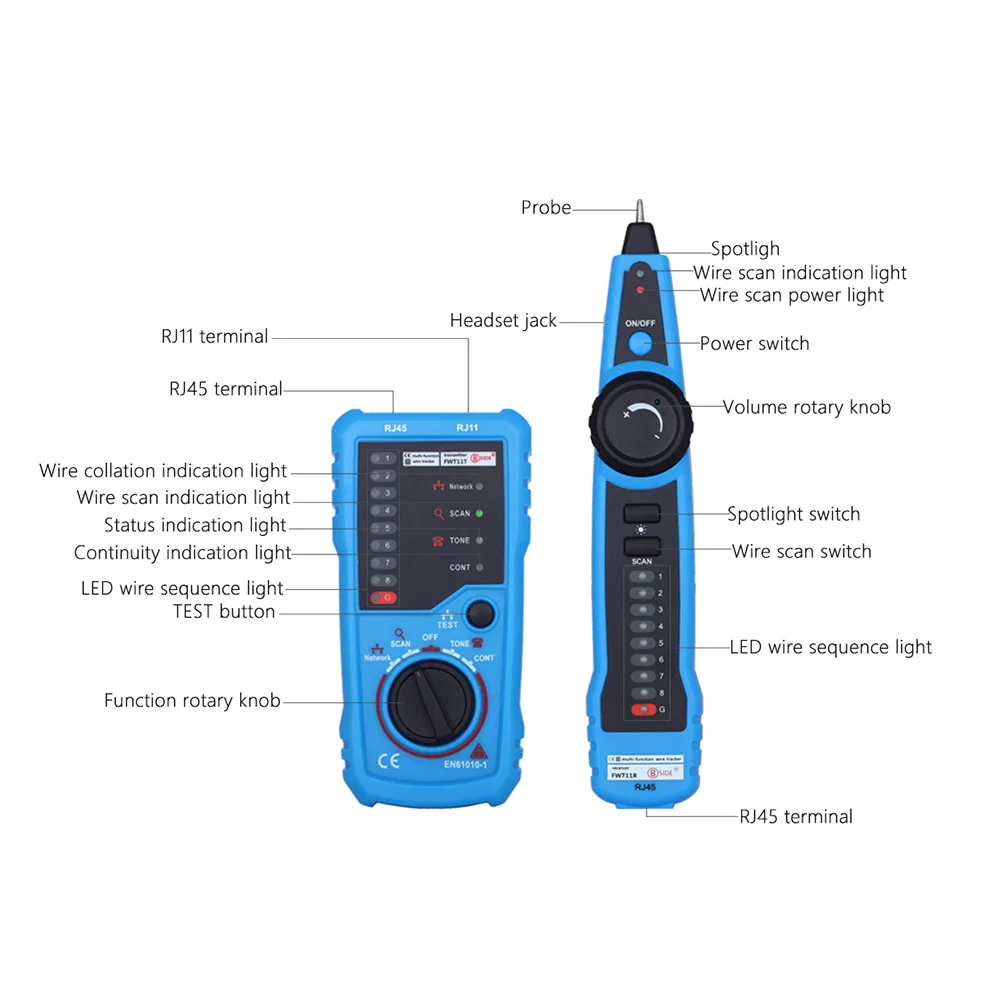

Метод работы

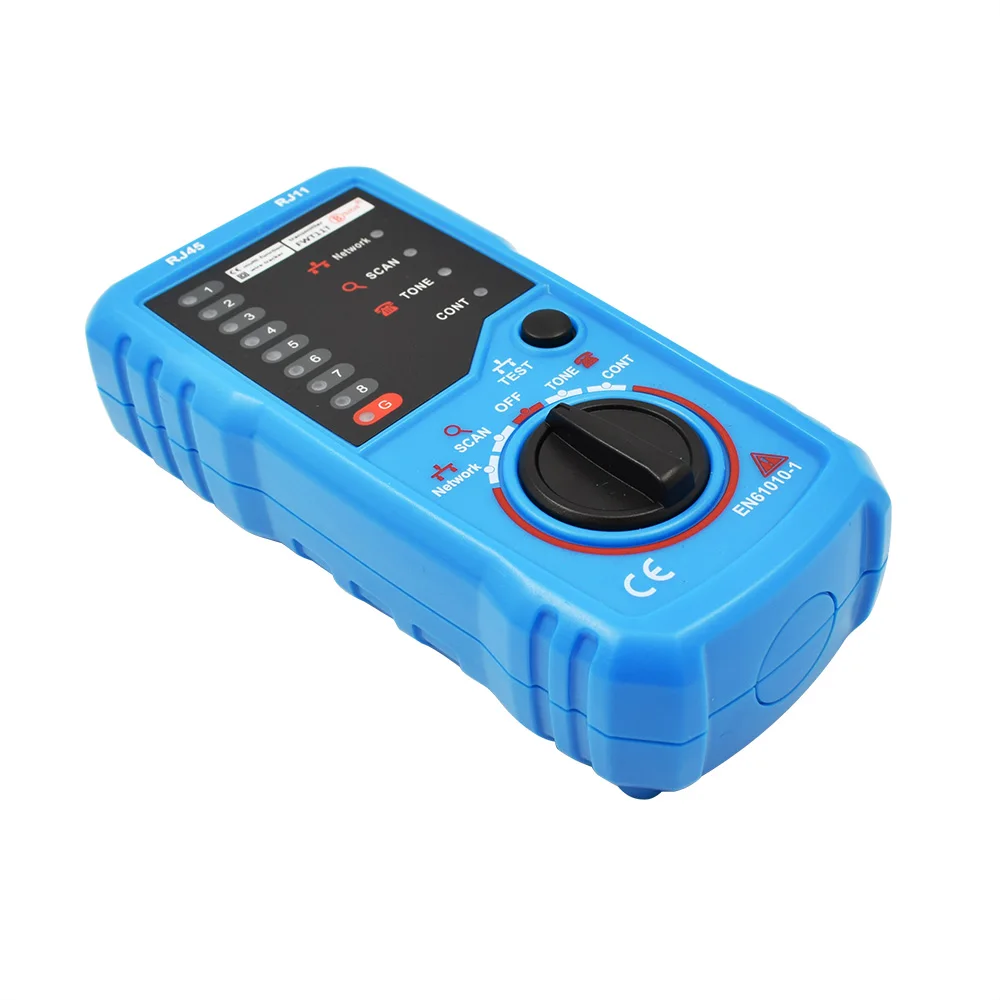

А.Поверните функциональную поворотную ручку эмиттера кСканированиеПоложение.

B.Подключите один конец испытанной линии к соответствующим клеммам эмиттера (например, RJ45, RJ11) или подключите к терминалу RJ11 через адаптер.

C. СканированиеСветильник индикации на означает, что излучатель начинает передавать сигнал на проверенный провод.

D.Питание на приемнике, удерживайте приемник и нажмите"Сканирование"Кнопка для проверки другого конца испытанной линии (например, около линии укладки телефонной линии распределительного шкафа, клеммной коробки, ступицы и обменника). Сравните звук, отправленный приемником, линия с самым громким звуком, близким к зонду, будет мишенью.

Е.Отрегулируйте громкость приемника, нажав кнопку регулировки громкости во время тестирования, чтобы адаптироваться к окружающей среде площадки.

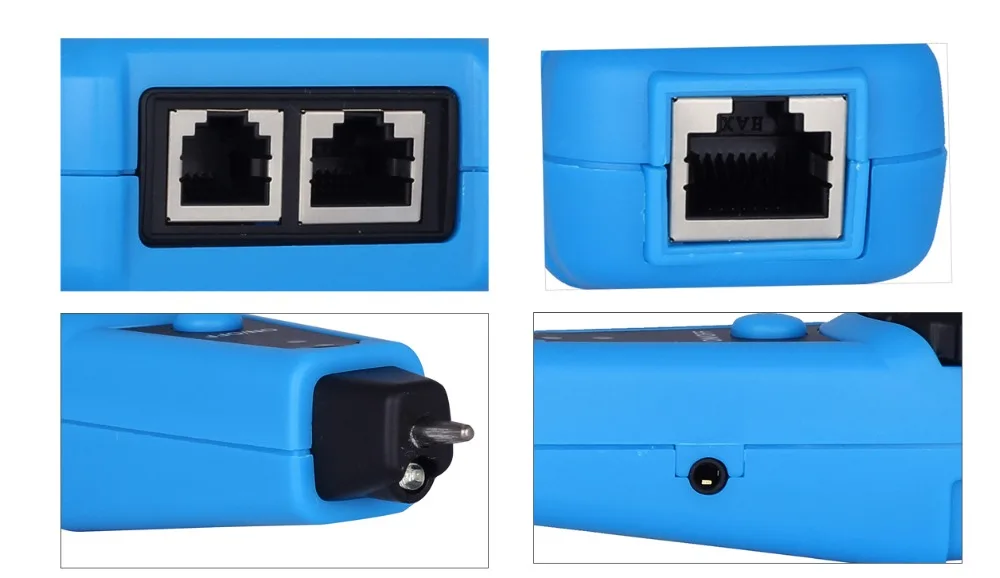

Примечания: Вы можете подключить гарнитуру к разъему гарнитуры приемника в местах с громким шумом.

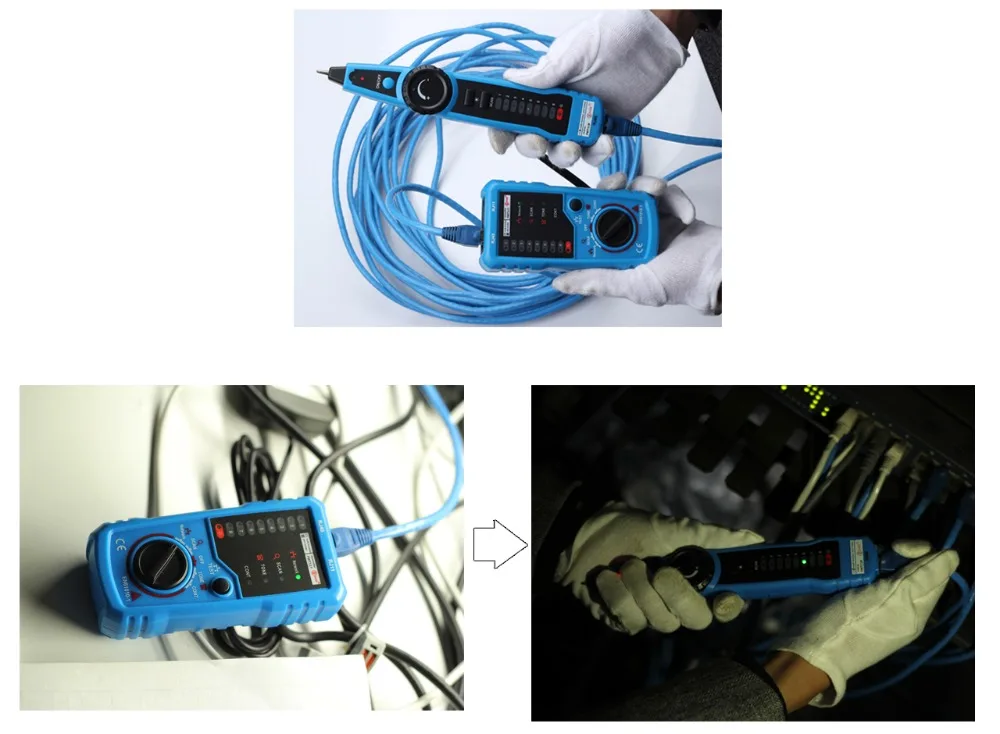

2.Сортировка сетевого кабеля

Он проверяет состояние физического подключения сетевого кабеля, такого как открытая цепь, короткое соединение, неправильное и обратное соединение.

Метод работы

А.Поверните функцию излучателя с поворотной ручкойСетьПоложение.

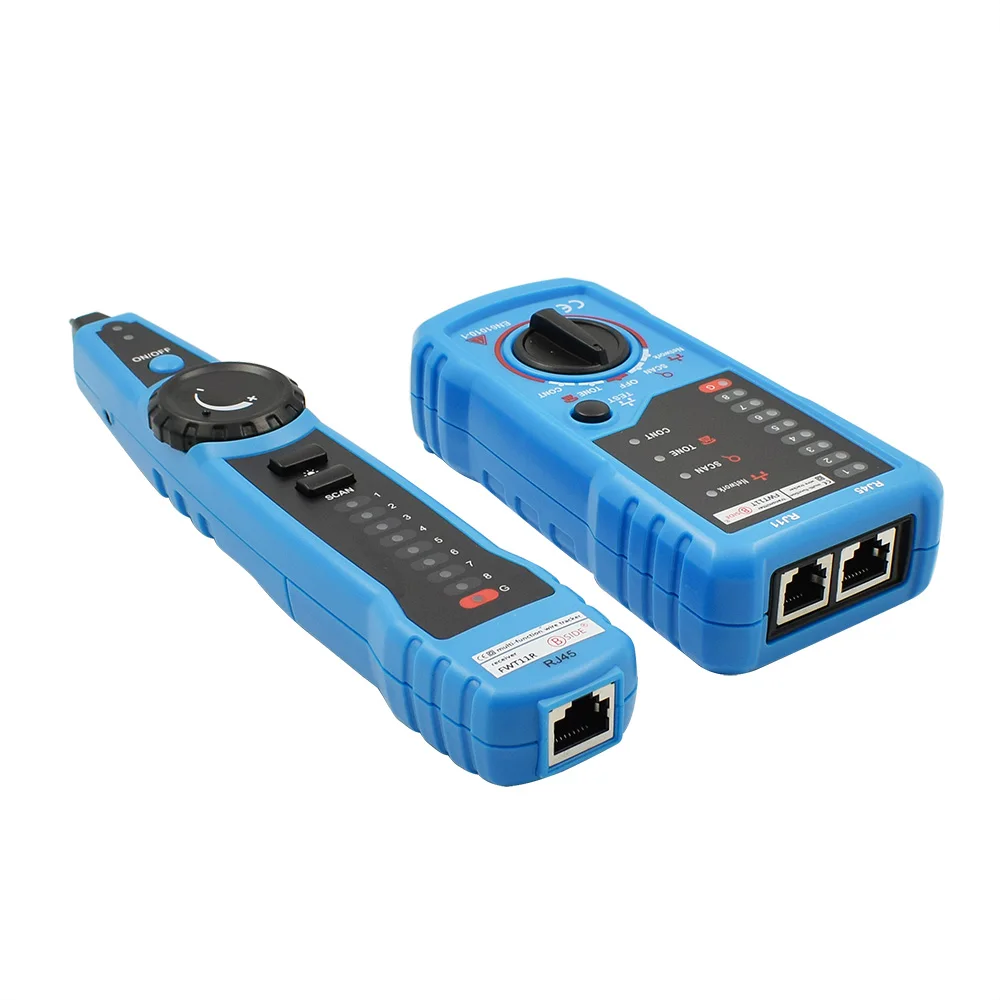

B.Подключите один конец сетевого кабеля к разъему RJ45 эмиттера и подключите другой конец сетевого кабеля к розетке RJ45 приемника.

C.Пресс"Тест"Кнопка для начала тестирования. Индикатор линейной пары покажет результаты.

D.Короткое подключение: на приемнике будет одновременно включаться 2 или более ламп. Количество освещения указывает на количество коротких проводов.

Е.Холостого хода: на приемник, соответствующие провода пара индикатор светильник не будет зафиксировано какое-либо движение.

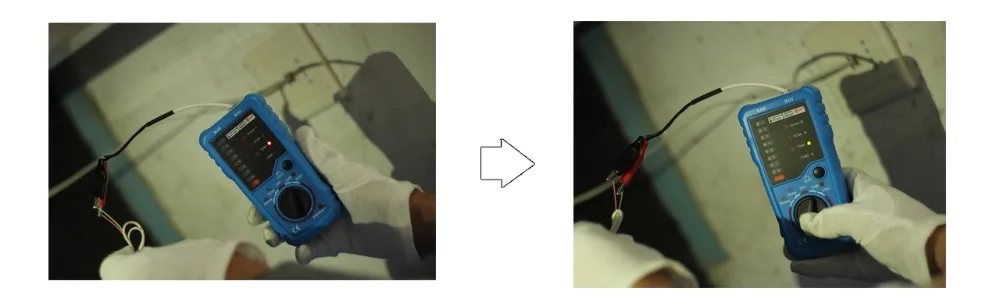

3.Уровень тестовой линии, положительная и отрицательная полярность:

Используйте ИЗЛУЧАТЕЛЬ ТОЛЬКО для проверки уровня линии, положительной и отрицательной полярности в цепях.

МЭтодSЭксплуатация

А.Переход к поворотной ручке для телефонных киосков, trAnsimtter начинает работать.

B.Подключите кристаллический головной терминал RJ11 к терминалу RJ11 эмиттера. Зажмите испытанную линию красно-черным зажимом.

C.Если светильник индикатора состояния телефонной линии красный, красный конец-Концевая линия, а черный конец-кольцевая линия. Если он зеленый, красный конец-кольцевая линия, а черный конец-контурная линия.

D.Оценка уровня линии: чем выше уровень, тем выше уровень; Диммер-это светильник, тем ниже уровень.

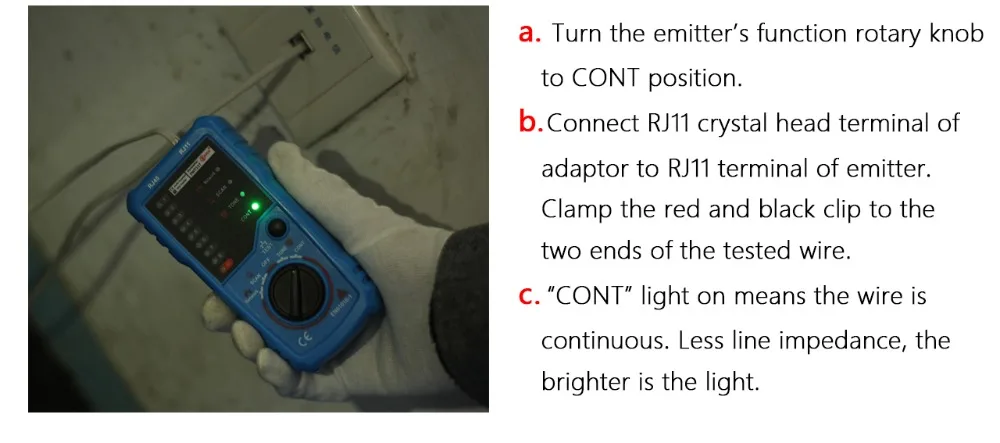

4.Проверка непрерывности


ГОБ
